Магнітопровід індукційного апарата

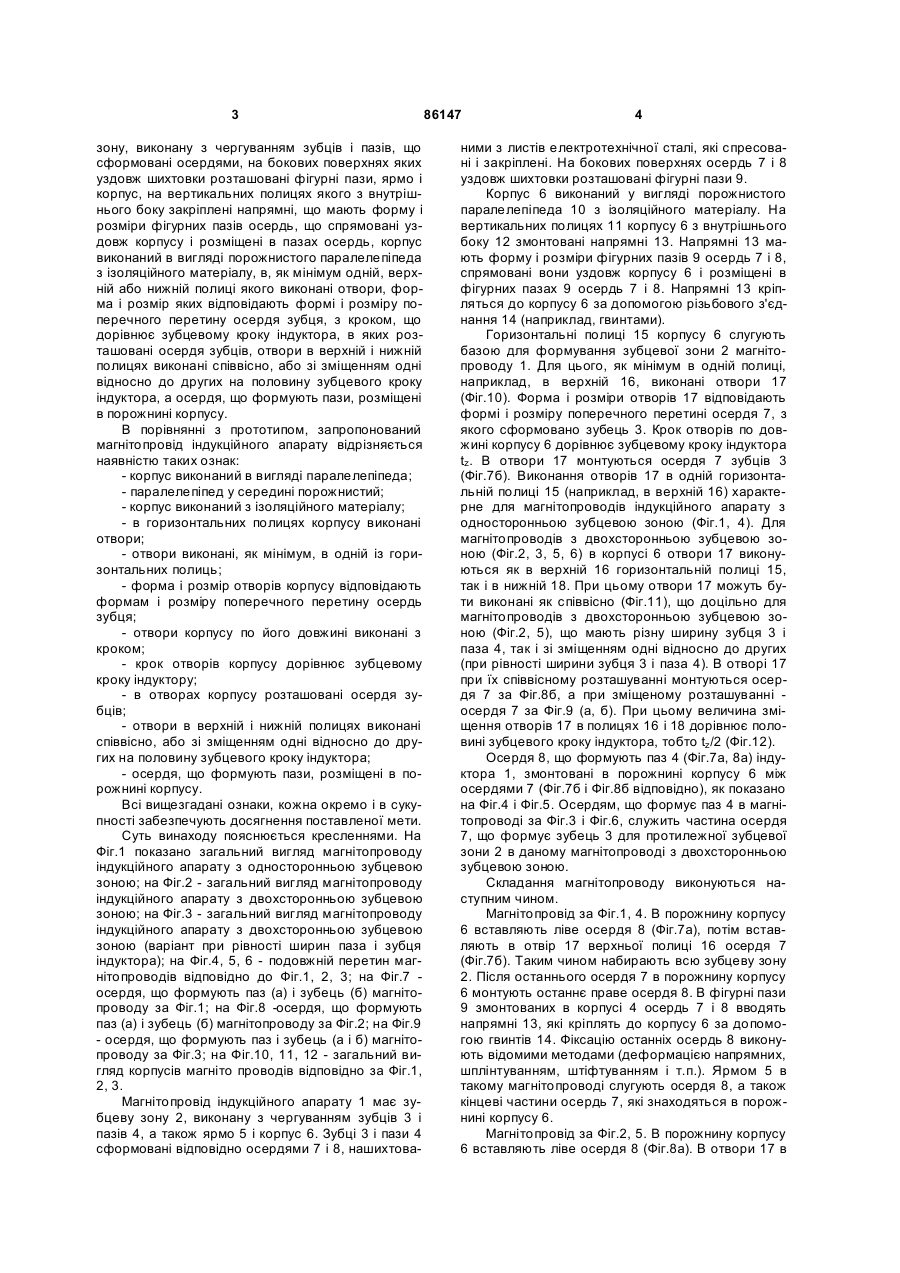

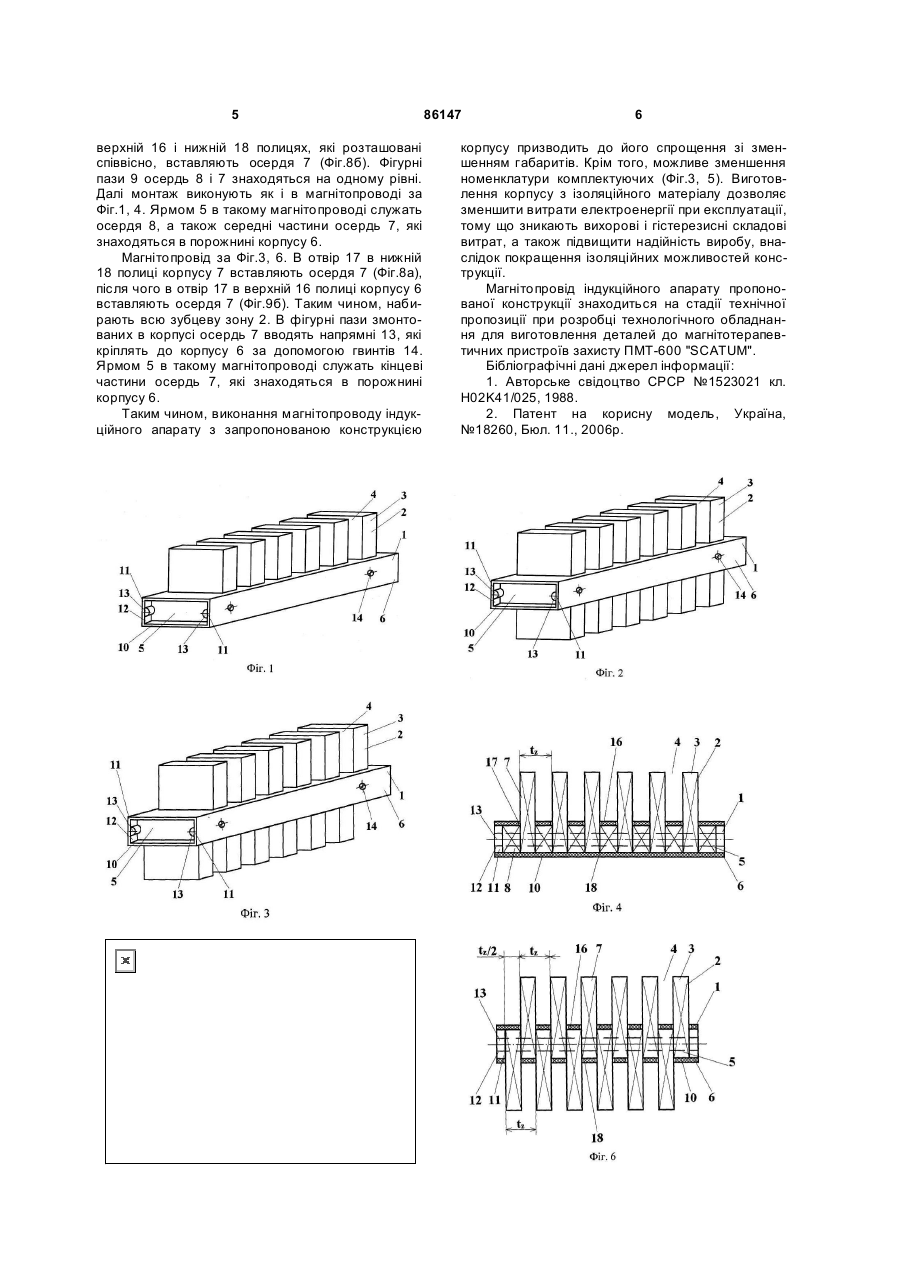

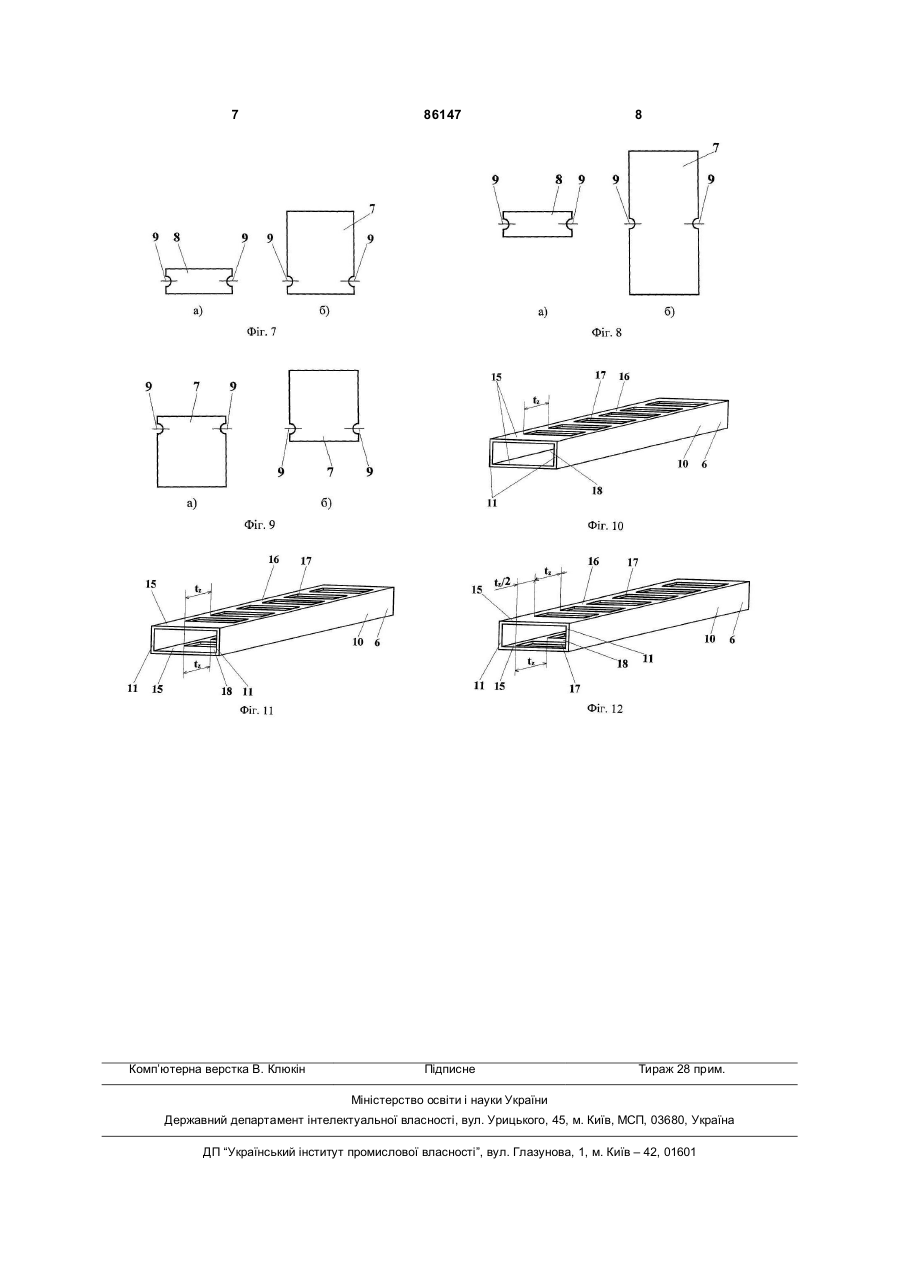

Магнітопровід індукційного апарата, що має зубцеву зону, виконану з чергуванням зубців і пазів, що сформовані осердями, на бокових поверхнях яких уздовж шихтовки розташовані фігурні 3 зону, виконану з чергуванням зубців і пазів, що сформовані осердями, на бокових поверхнях яких уздовж шихтовки розташовані фігурні пази, ярмо і корпус, на вертикальних полицях якого з внутрішнього боку закріплені напрямні, що мають форму і розміри фігурних пазів осердь, що спрямовані уздовж корпусу і розміщені в пазах осердь, корпус виконаний в вигляді порожнистого паралелепіпеда з ізоляційного матеріалу, в, як мінімум одній, верхній або нижній полиці якого виконані отвори, форма і розмір яких відповідають формі і розміру поперечного перетину осердя зубця, з кроком, що дорівнює зубцевому кроку індуктора, в яких розташовані осердя зубців, отвори в верхній і нижній полицях виконані співвісно, або зі зміщенням одні відносно до других на половину зубцевого кроку індуктора, а осердя, що формують пази, розміщені в порожнині корпусу. В порівнянні з прототипом, запропонований магнітопровід індукційного апарату відрізняється наявністю таких ознак: - корпус виконаний в вигляді паралелепіпеда; - паралелепіпед у середині порожнистий; - корпус виконаний з ізоляційного матеріалу; - в горизонтальних полицях корпусу виконані отвори; - отвори виконані, як мінімум, в одній із горизонтальних полиць; - форма і розмір отворів корпусу відповідають формам і розміру поперечного перетину осердь зубця; - отвори корпусу по його довжині виконані з кроком; - крок отворів корпусу дорівнює зубцевому кроку індуктору; - в отворах корпусу розташовані осердя зубців; - отвори в верхній і нижній полицях виконані співвісно, або зі зміщенням одні відносно до других на половину зубцевого кроку індуктора; - осердя, що формують пази, розміщені в порожнині корпусу. Всі вищезгадані ознаки, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть винаходу пояснюється кресленнями. На Фіг.1 показано загальний вигляд магнітопроводу індукційного апарату з односторонньою зубцевою зоною; на Фіг.2 - загальний вигляд магнітопроводу індукційного апарату з двохсторонньою зубцевою зоною; на Фіг.3 - загальний вигляд магнітопроводу індукційного апарату з двохсторонньою зубцевою зоною (варіант при рівності ширин паза і зубця індуктора); на Фіг.4, 5, 6 - подовжній перетин магнітопроводів відповідно до Фіг.1, 2, 3; на Фіг.7 осердя, що формують паз (а) і зубець (б) магнітопроводу за Фіг.1; на Фіг.8 -осердя, що формують паз (а) і зубець (б) магнітопроводу за Фіг.2; на Фіг.9 - осердя, що формують паз і зубець (а і б) магнітопроводу за Фіг.3; на Фіг.10, 11, 12 - загальний вигляд корпусів магніто проводів відповідно за Фіг.1, 2, 3. Магнітопровід індукційного апарату 1 має зубцеву зону 2, виконану з чергуванням зубців 3 і пазів 4, а також ярмо 5 і корпус 6. Зубці 3 і пази 4 сформовані відповідно осердями 7 і 8, нашихтова 86147 4 ними з листів електротехнічної сталі, які спресовані і закріплені. На бокових поверхнях осердь 7 і 8 уздовж шихтовки розташовані фігурні пази 9. Корпус 6 виконаний у вигляді порожнистого паралелепіпеда 10 з ізоляційного матеріалу. На вертикальних полицях 11 корпусу 6 з внутрішнього боку 12 змонтовані напрямні 13. Напрямні 13 мають форму і розміри фігурних пазів 9 осердь 7 і 8, спрямовані вони уздовж корпусу 6 і розміщені в фігурних пазах 9 осердь 7 і 8. Напрямні 13 кріпляться до корпусу 6 за допомогою різьбового з'єднання 14 (наприклад, гвинтами). Горизонтальні полиці 15 корпусу 6 слугують базою для формування зубцевої зони 2 магнітопроводу 1. Для цього, як мінімум в одній полиці, наприклад, в верхній 16, виконані отвори 17 (Фіг.10). Форма і розміри отворів 17 відповідають формі і розміру поперечного перетині осердя 7, з якого сформовано зубець 3. Крок отворів по довжині корпусу 6 дорівнює зубцевому кроку індуктора tz. В отвори 17 монтуються осердя 7 зубців 3 (Фіг.7б). Виконання отворів 17 в одній горизонтальній полиці 15 (наприклад, в верхній 16) характерне для магнітопроводів індукційного апарату з односторонньою зубцевою зоною (Фіг.1, 4). Для магнітопроводів з двохсторонньою зубцевою зоною (Фіг.2, 3, 5, 6) в корпусі 6 отвори 17 виконуються як в верхній 16 горизонтальній полиці 15, так і в нижній 18. При цьому отвори 17 можуть бути виконані як співвісно (Фіг.11), що доцільно для магнітопроводів з двохсторонньою зубцевою зоною (Фіг.2, 5), що мають різну ширину зубця 3 і паза 4, так і зі зміщенням одні відносно до других (при рівності ширини зубця 3 і паза 4). В отворі 17 при їх співвісному розташуванні монтуються осердя 7 за Фіг.8б, а при зміщеному розташуванні осердя 7 за Фіг.9 (а, б). При цьому величина зміщення отворів 17 в полицях 16 і 18 дорівнює половині зубцевого кроку індуктора, тобто tz/2 (Фіг.12). Осердя 8, що формують паз 4 (Фіг.7а, 8а) індуктора 1, змонтовані в порожнині корпусу 6 між осердями 7 (Фіг.7б і Фіг.8б відповідно), як показано на Фіг.4 і Фіг.5. Осердям, що формує паз 4 в магнітопроводі за Фіг.3 і Фіг.6, служить частина осердя 7, що формує зубець 3 для протилежної зубцевої зони 2 в даному магнітопроводі з двохсторонньою зубцевою зоною. Складання магнітопроводу виконуються наступним чином. Магнітопровід за Фіг.1, 4. В порожнину корпусу 6 вставляють ліве осердя 8 (Фіг.7а), потім вставляють в отвір 17 верхньої полиці 16 осердя 7 (Фіг.7б). Таким чином набирають всю зубцеву зону 2. Після останнього осердя 7 в порожнину корпусу 6 монтують останнє праве осердя 8. В фігурні пази 9 змонтованих в корпусі 4 осердь 7 і 8 вводять напрямні 13, які кріплять до корпусу 6 за допомогою гвинтів 14. Фіксацію останніх осердь 8 виконують відомими методами (деформацією напрямних, шплінтуванням, штіфтуванням і т.п.). Ярмом 5 в такому магнітопроводі слугують осердя 8, а також кінцеві частини осердь 7, які знаходяться в порожнині корпусу 6. Магнітопровід за Фіг.2, 5. В порожнину корпусу 6 вставляють ліве осердя 8 (Фіг.8а). В отвори 17 в 5 верхній 16 і нижній 18 полицях, які розташовані співвісно, вставляють осердя 7 (Фіг.8б). Фігурні пази 9 осердь 8 і 7 знаходяться на одному рівні. Далі монтаж виконують як і в магнітопроводі за Фіг.1, 4. Ярмом 5 в такому магнітопроводі служать осердя 8, а також середні частини осердь 7, які знаходяться в порожнині корпусу 6. Магнітопровід за Фіг.3, 6. В отвір 17 в нижній 18 полиці корпусу 7 вставляють осердя 7 (Фіг.8а), після чого в отвір 17 в верхній 16 полиці корпусу 6 вставляють осердя 7 (Фіг.9б). Таким чином, набирають всю зубцеву зону 2. В фігурні пази змонтованих в корпусі осердь 7 вводять напрямні 13, які кріплять до корпусу 6 за допомогою гвинтів 14. Ярмом 5 в такому магнітопроводі служать кінцеві частини осердь 7, які знаходяться в порожнині корпусу 6. Таким чином, виконання магнітопроводу індукційного апарату з запропонованою конструкцією 86147 6 корпусу призводить до його спрощення зі зменшенням габаритів. Крім того, можливе зменшення номенклатури комплектуючих (Фіг.3, 5). Виготовлення корпусу з ізоляційного матеріалу дозволяє зменшити витрати електроенергії при експлуатації, тому що зникають вихорові і гістерезисні складові витрат, а також підвищити надійність виробу, внаслідок покращення ізоляційних можливостей конструкції. Магнітопровід індукційного апарату пропонованої конструкції знаходиться на стадії технічної пропозиції при розробці технологічного обладнання для виготовлення деталей до магнітотерапевтичних пристроїв захисту ПМТ-600 "SCATUM". Бібліографічні дані джерел інформації: 1. Авторське свідоцтво СРСР №1523021 кл. Η02Κ41/025, 1988. 2. Патент на корисну модель, Україна, №18260, Бюл. 11., 2006р. 7 Комп’ютерна верстка В. Клюкін 86147 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
