Магнітопровід індукційного апарата

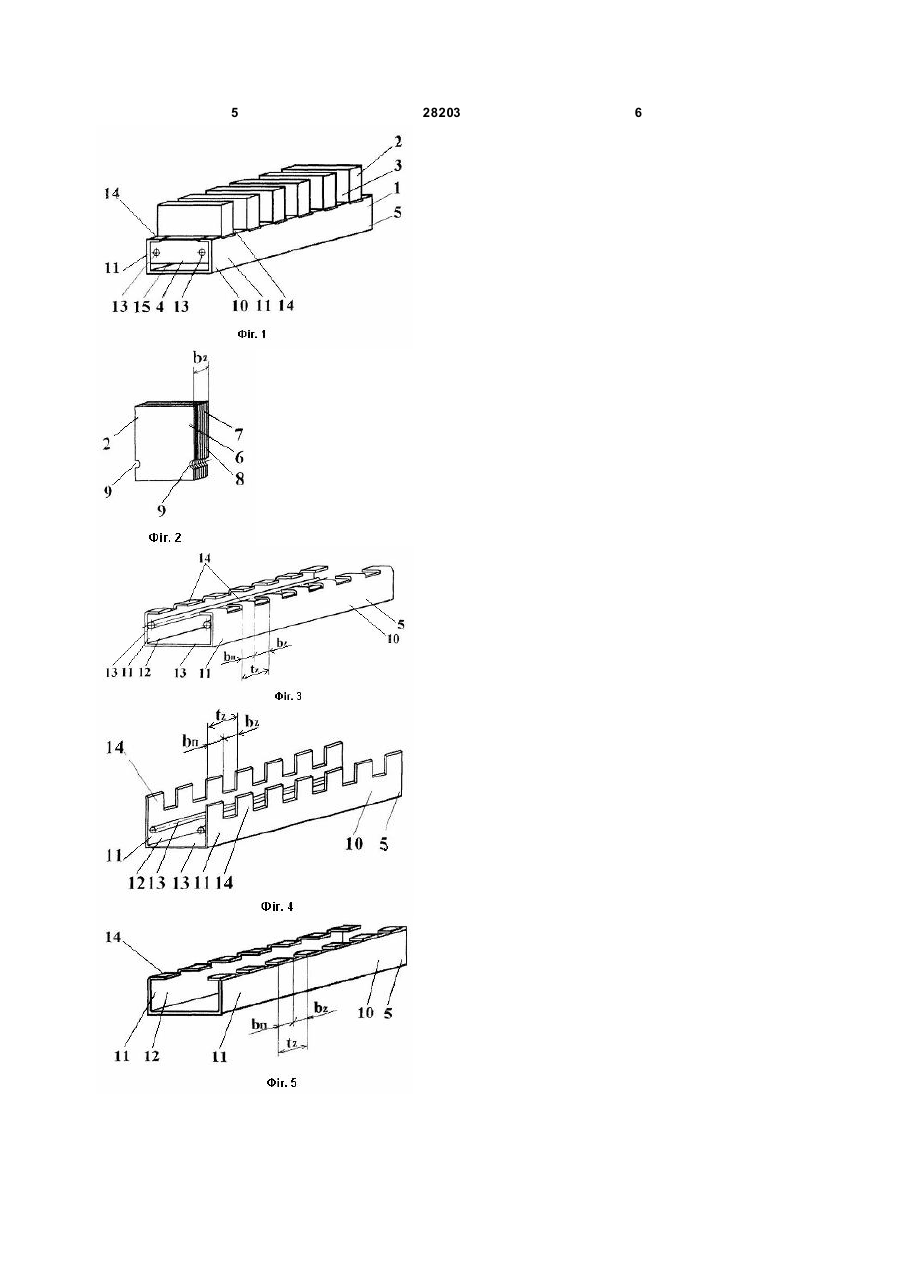

Магнітопровід індукційного апарата, що має зубцеву зону, виконаний з чергуванням зубців, що сформовані в вигляді осердь, на бокових поверхнях яких уздовж шихтовки, що формує 3 28203 4 виступи, між якими розміщені осердя, ширина магнітопроводів потужних індукційних апаратів. виступу дорівнює ширині паза індуктора, Можуть мати місце і інші варіанти виконання. розміщені вони по довжині полиць симетрично з Складання магнітопроводу виконується кроком, який дорівнює зубцевому кроку індуктора, і наступним чином. направлені зустрічно одні до одних, при цьому Варіант з корпусом 5 по Фіг.4. Крайні виступи внутрішній об'єм корпуса заповнений порошковим 14 (наприклад, праві) на протилежних полицях 11 магнітом'яким матеріалом. корпуса 5 вигинають зустрічно один до одного. В порівнянні з прототипом, запропонований Крайне осердя 6 по напрямним 13 переміщують до магнітопровід індукційного апарату відрізняється цих виступів. Після цього вигинають всередину наявністю таких ознак: корпуса наступну пару виступів. При цьому осердя - полиці корпуса мають виступи; 6 фіксується в проміжку між крайніми і наступними - виступи розміщені по довжині полиць; виступами. Таким чином послідовно монтують всі - ширина виступу дорівнює зубцевому кроку осердя 6, тобто зубці 2 індуктора в корпусі 5. індуктора; Крайнє ліве осердя фіксується від подовжнього - виступи розташовані по довжині полиць переміщення крайніми лівими виступами 14. По корпуса симетрично; закінченню монтажу зубців 2 індуктора внутрішній - виступи протилежних полиць направлені об'єм корпуса 5 заповнюють порошковим зустрічно одні до одних; магнітом'яким матеріалом 15. В верхній частині - в проміжках між виступами розміщені осердя; корпуса 5 порошковий матеріал заповнюють - внутрішній об'єм корпуса заповнений урівень з верхньою поверхнею зустрічно порошковим матеріалом; направлених виступів 14. В нижній частині корпуса - порошковий матеріал - магнітом'який. 5 можливе заповнення як до повного об'єму Всі вищезгадані ознаки, кожна окремо і в порожнини, так і часткове заповнення по висоті. сукупності забезпечують досягнення поставленої Цим формується ярмо 4 магнітопровода. Таким мети. чином, за рахунок виступів 14 з фіксованою їх Суть корисної моделі пояснюється шириною формується магнітопровід з фіксованою кресленнями. шириною пазів. На Фіг.1 показано загальний вигляд Варіант з корпусом 5 по Фіг.5. В проміжки між магнітопроводу індукційного апарату; попарно зустрічно направленими виступами 14 на Фіг.2 - осердя зубця; послідовно вставляють осердя 6. В фігурні пази 9 на Фіг.3 - корпус магнітопроводу; заводять подовжні напрямні 13. Після цього на Фіг.4 - корпус магнітопроводу (заготовка); напрямні 9 кріплять до полиць таким чином, щоб на Фіг.5 корпус магнітопроводу з забезпечити необхідний розмір від верхньої привареними виступами (заготовка). поверхні виступів 14 до верхньої поверхні осердь Магнітопровід індукційного апарату має 6, тобто забезпечити необхідний розмір паза по зубцеву зону 1, виконану з чергуванням зубців 2 і його глибині. По закінченні монтажу зубців 2 пазів 3, а також ярмо 4 і корпус 5. індуктора внутрішній об'єм корпуса 5 заповнюють Зубець 2 виконаний в вигляді осердя 6, порошковим магнітом'яким матеріалом 15 як нашихтованого з листів 7 електротехнічної сталі, вказано раніше. спресованих і скріплених. Товщина осердя 6 Таким чином, виконання магнітопроводу дорівнює ширині зубця 2 магнітопровода, тобто bz. індукційного апарату запропонованої конструкції Корпус 5 магнітопроводу виконаний у вигляді призводить до значного її спрощення. швелера 10, на полицях 11 якого з внутрішнього Впровадження безвідходної технології при боку 12 закріплені напрямні 13, що мають форму і виробництві за рахунок використання порошкових розміри фігурних пазів 9 осердь 6, що спрямовані магнітом'яких матеріалів дозволяє зменшити уподовж корпусу 5. Напрямні 13 розміщені в трудомісткість в декілька разів, а також фігурних пазах 9 осердь 6. зекономити дефіцитну електротехнічну сталь. Полиці 11, які розміщені на протилежних Магнітопровід індукційного апарату сторонах корпуса 5, мають виступи 14. Ширина пропонованої конструкції знаходиться на стадії виступів 14 дорівнює ширині паза 3 (bп) індуктора. технічної пропозиції при розробці технологічного Виступи 14 розміщені по довжині полиць 11 обладнання виготовлення деталей до симетрично з кроком, який дорівнює зубцевому магнітотерапевтичних пристроїв захисту ПМТ-600 кроку tz індуктора. Виступи 14 протилежних полиць "SCATU M". 11 корпуса 5 направлені зустрічно одні до одних. Джерела інформації: Внутрішній об'єм корпуса 5 заповнений 1. Авторське свідоцтво СРСР №1523021 кл. порошковим магнітом'яким матеріалом 15, який Н02К41/025, 1988. при цьому служить ярмом 4 індуктора. 2. Патент на корисну модель, Україна, Можливо декілька варіантів виконання корпусу №18260, Бюл.11, 2006р. 5 з виступами 14. На Фіг.4 показано заготовку корпуса 5 з виступами 14, які є продовженням полиць 11. Такий варіант доцільно використовува ти для індукційних апаратів невеликої потужності і малих габаритів. На Фіг.5 показано заготовку корпуса 5 з виступами 14, які закріплені на полицях 11 методом зварювання. Такий варіант доцільно використовувати для 5 28203 6
