Магнітопровід індукційного апарата

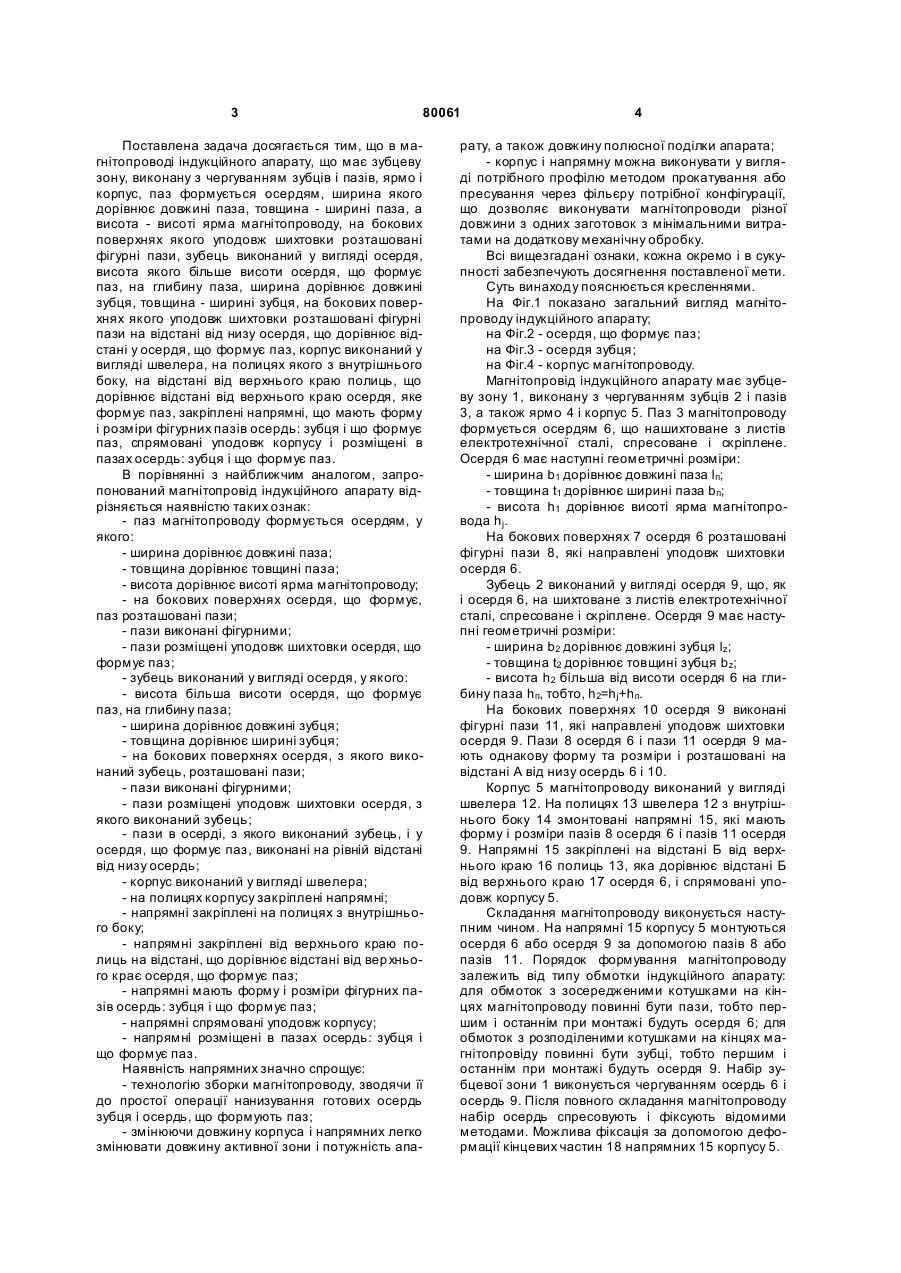

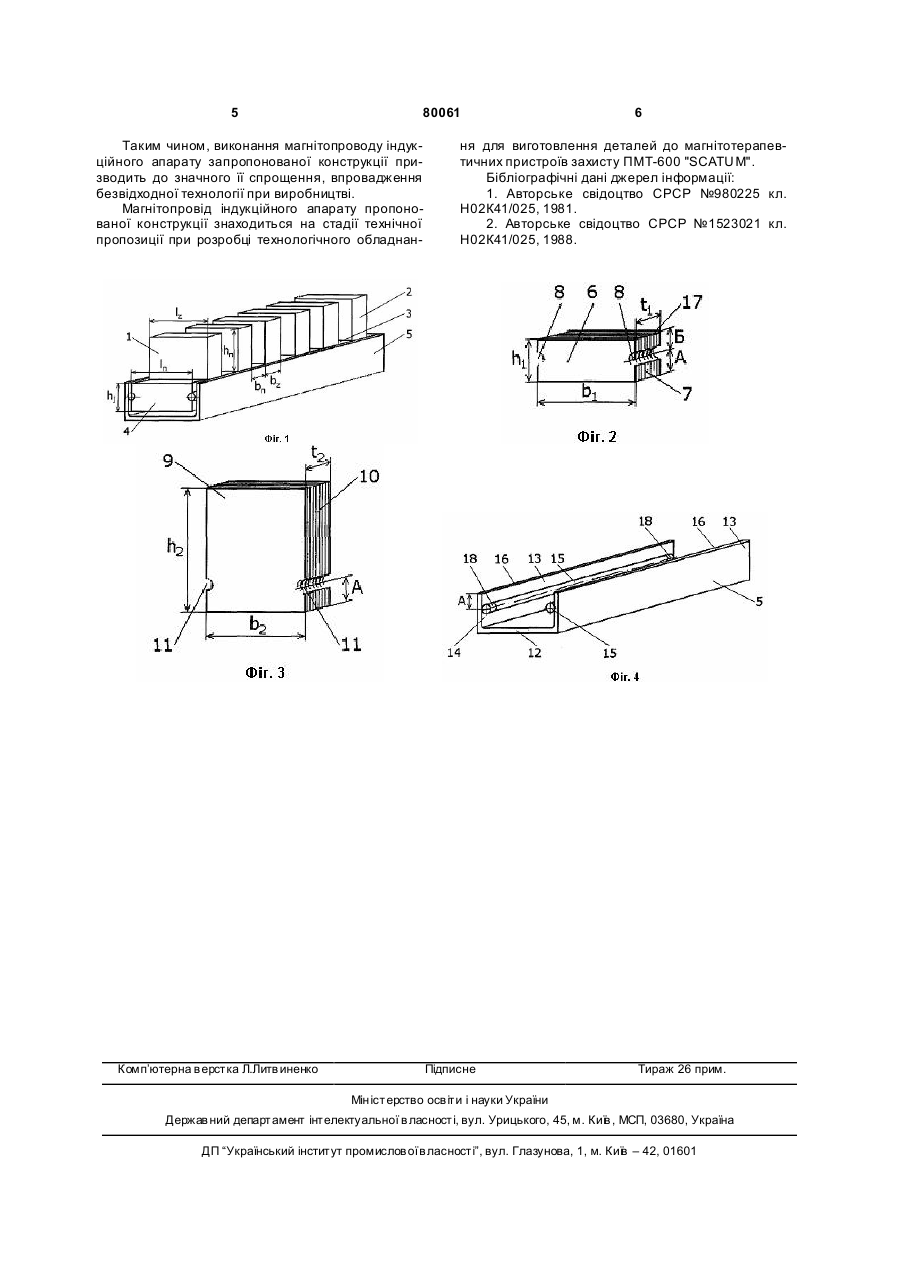

Магнітопровід індукційного апарата, що має зубцеву зону, виконану з чергуванням зубців і пазів, ярмо і корпус, який відрізняється тим, що пази магнітопроводу сформовані осердями, шири 3 80061 Поставлена задача досягається тим, що в магнітопроводі індукційного апарату, що має зубцеву зону, виконану з чергуванням зубців і пазів, ярмо і корпус, паз формується осердям, ширина якого дорівнює довжині паза, товщина - ширині паза, а висота - висоті ярма магнітопроводу, на бокових поверхнях якого уподовж шихтовки розташовані фігурні пази, зубець виконаний у вигляді осердя, висота якого більше висоти осердя, що формує паз, на глибину паза, ширина дорівнює довжині зубця, товщина - ширині зубця, на бокових поверхнях якого уподовж шихтовки розташовані фігурні пази на відстані від низу осердя, що дорівнює відстані у осердя, що формує паз, корпус виконаний у вигляді швелера, на полицях якого з внутрішнього боку, на відстані від верхнього краю полиць, що дорівнює відстані від верхнього краю осердя, яке формує паз, закріплені напрямні, що мають форму і розміри фігурних пазів осердь: зубця і що формує паз, спрямовані уподовж корпусу і розміщені в пазах осердь: зубця і що формує паз. В порівнянні з найближчим аналогом, запропонований магнітопровід індукційного апарату відрізняється наявністю таких ознак: - паз магнітопроводу формується осердям, у якого: - ширина дорівнює довжині паза; - товщина дорівнює товщині паза; - висота дорівнює висоті ярма магнітопроводу; - на бокових поверхнях осердя, що формує, паз розташовані пази; - пази виконані фігурними; - пази розміщені уподовж шихтовки осердя, що формує паз; - зубець виконаний у вигляді осердя, у якого: - висота більша висоти осердя, що формує паз, на глибину паза; - ширина дорівнює довжині зубця; - товщина дорівнює ширині зубця; - на бокових поверхнях осердя, з якого виконаний зубець, розташовані пази; - пази виконані фігурними; - пази розміщені уподовж шихтовки осердя, з якого виконаний зубець; - пази в осерді, з якого виконаний зубець, і у осердя, що формує паз, виконані на рівній відстані від низу осердь; - корпус виконаний у вигляді швелера; - на полицях корпусу закріплені напрямні; - напрямні закріплені на полицях з внутрішнього боку; - напрямні закріплені від верхнього краю полиць на відстані, що дорівнює відстані від вер хнього крає осердя, що формує паз; - напрямні мають форму і розміри фігурних пазів осердь: зубця і що формує паз; - напрямні спрямовані уподовж корпусу; - напрямні розміщені в пазах осердь: зубця і що формує паз. Наявність напрямних значно спрощує: - технологію зборки магнітопроводу, зводячи її до простої операції нанизування готових осердь зубця і осердь, що формують паз; - змінюючи довжину корпуса і напрямних легко змінювати довжину активної зони і потужність апа 4 рату, а також довжину полюсної поділки апарата; - корпус і напрямну можна виконувати у вигляді потрібного профілю методом прокатування або пресування через фільєру потрібної конфігурації, що дозволяє виконувати магнітопроводи різної довжини з одних заготовок з мінімальними витратами на додаткову механічну обробку. Всі вищезгадані ознаки, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть винаходу пояснюється кресленнями. На Фіг.1 показано загальний вигляд магнітопроводу індукційного апарату; на Фіг.2 - осердя, що формує паз; на Фіг.3 - осердя зубця; на Фіг.4 - корпус магнітопроводу. Магнітопровід індукційного апарату має зубцеву зону 1, виконану з чергуванням зубців 2 і пазів 3, а також ярмо 4 і корпус 5. Паз 3 магнітопроводу формується осердям 6, що нашихтоване з листів електротехнічної сталі, спресоване і скріплене. Осердя 6 має наступні геометричні розміри: - ширина b1 дорівнює довжині паза lп; - товщина t1 дорівнює ширині паза bп; - висота h1 дорівнює висоті ярма магнітопровода hj. На бокових поверхнях 7 осердя 6 розташовані фігурні пази 8, які направлені уподовж шихтовки осердя 6. Зубець 2 виконаний у вигляді осердя 9, що, як і осердя 6, на шихтоване з листів електротехнічної сталі, спресоване і скріплене. Осердя 9 має наступні геометричні розміри: - ширина b2 дорівнює довжині зубця lz; - товщина t2 дорівнює товщині зубця bz; - висота h2 більша від висоти осердя 6 на глибину паза hп, тобто, h2=hj+hп. На бокових поверхнях 10 осердя 9 виконані фігурні пази 11, які направлені уподовж шихтовки осердя 9. Пази 8 осердя 6 і пази 11 осердя 9 мають однакову форму та розміри і розташовані на відстані А від низу осердь 6 і 10. Корпус 5 магнітопроводу виконаний у вигляді швелера 12. На полицях 13 швелера 12 з внутрішнього боку 14 змонтовані напрямні 15, які мають форму і розміри пазів 8 осердя 6 і пазів 11 осердя 9. Напрямні 15 закріплені на відстані Б від верхнього краю 16 полиць 13, яка дорівнює відстані Б від верхнього краю 17 осердя 6, і спрямовані уподовж корпусу 5. Складання магнітопроводу виконується наступним чином. На напрямні 15 корпусу 5 монтуються осердя 6 або осердя 9 за допомогою пазів 8 або пазів 11. Порядок формування магнітопроводу залежить від типу обмотки індукційного апарату: для обмоток з зосередженими котушками на кінцях магнітопроводу повинні бути пази, тобто першим і останнім при монтажі будуть осердя 6; для обмоток з розподіленими котушками на кінцях магнітопровіду повинні бути зубці, тобто першим і останнім при монтажі будуть осердя 9. Набір зубцевої зони 1 виконується чергуванням осердь 6 і осердь 9. Після повного складання магнітопроводу набір осердь спресовують і фіксують відомими методами. Можлива фіксація за допомогою деформації кінцевих частин 18 напрямних 15 корпусу 5. 5 80061 Таким чином, виконання магнітопроводу індукційного апарату запропонованої конструкції призводить до значного її спрощення, впровадження безвідходної технології при виробництві. Магнітопровід індукційного апарату пропонованої конструкції знаходиться на стадії технічної пропозиції при розробці технологічного обладнан Комп’ютерна в ерстка Л.Литв иненко 6 ня для виготовлення деталей до магнітотерапевтичних пристроїв захисту ПМТ-600 "SCATU M". Бібліографічні дані джерел інформації: 1. Авторське свідоцтво СРСР №980225 кл. Н02К41/025, 1981. 2. Авторське свідоцтво СРСР №1523021 кл. Н02К41/025, 1988. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
