Магнітопровід індукційного апарата

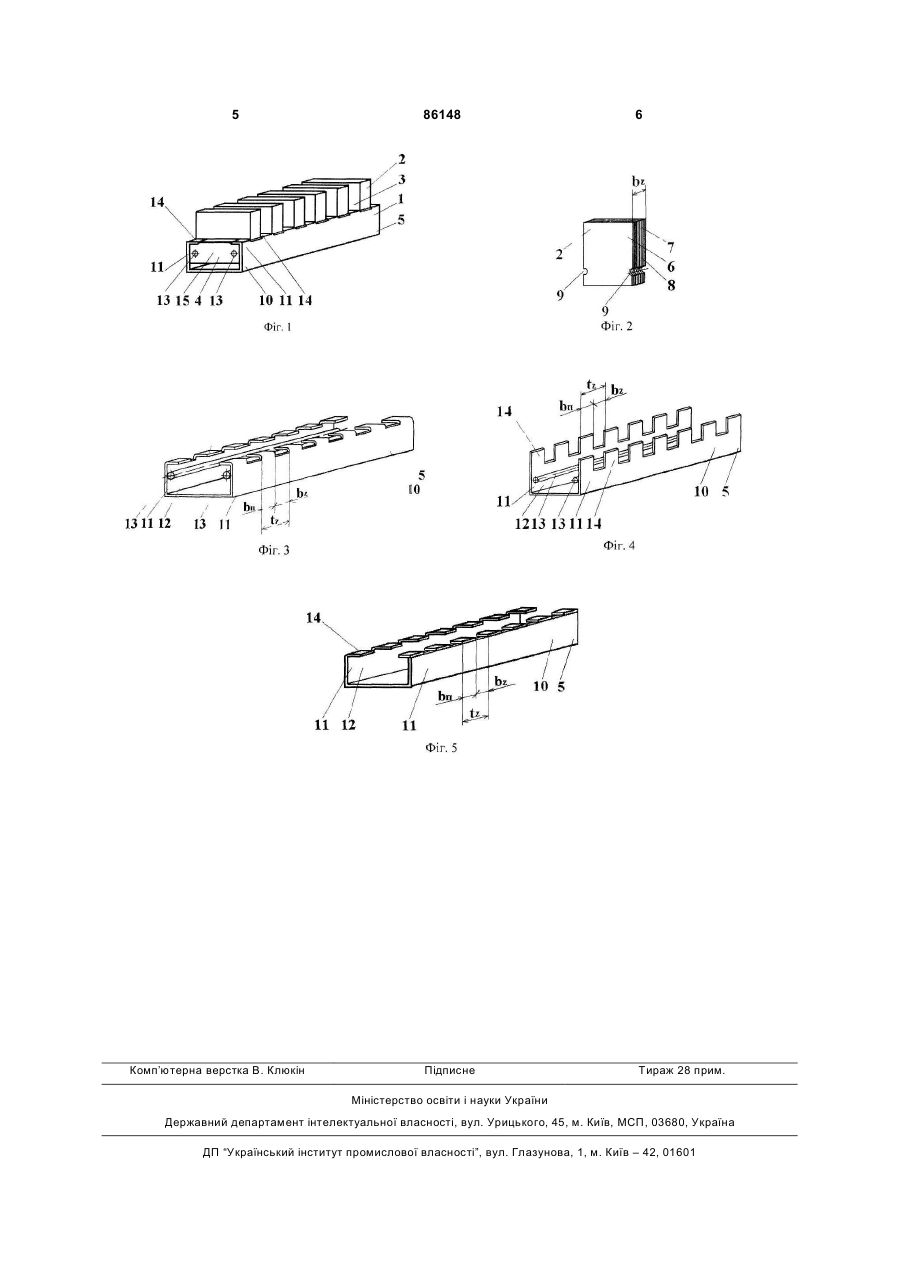

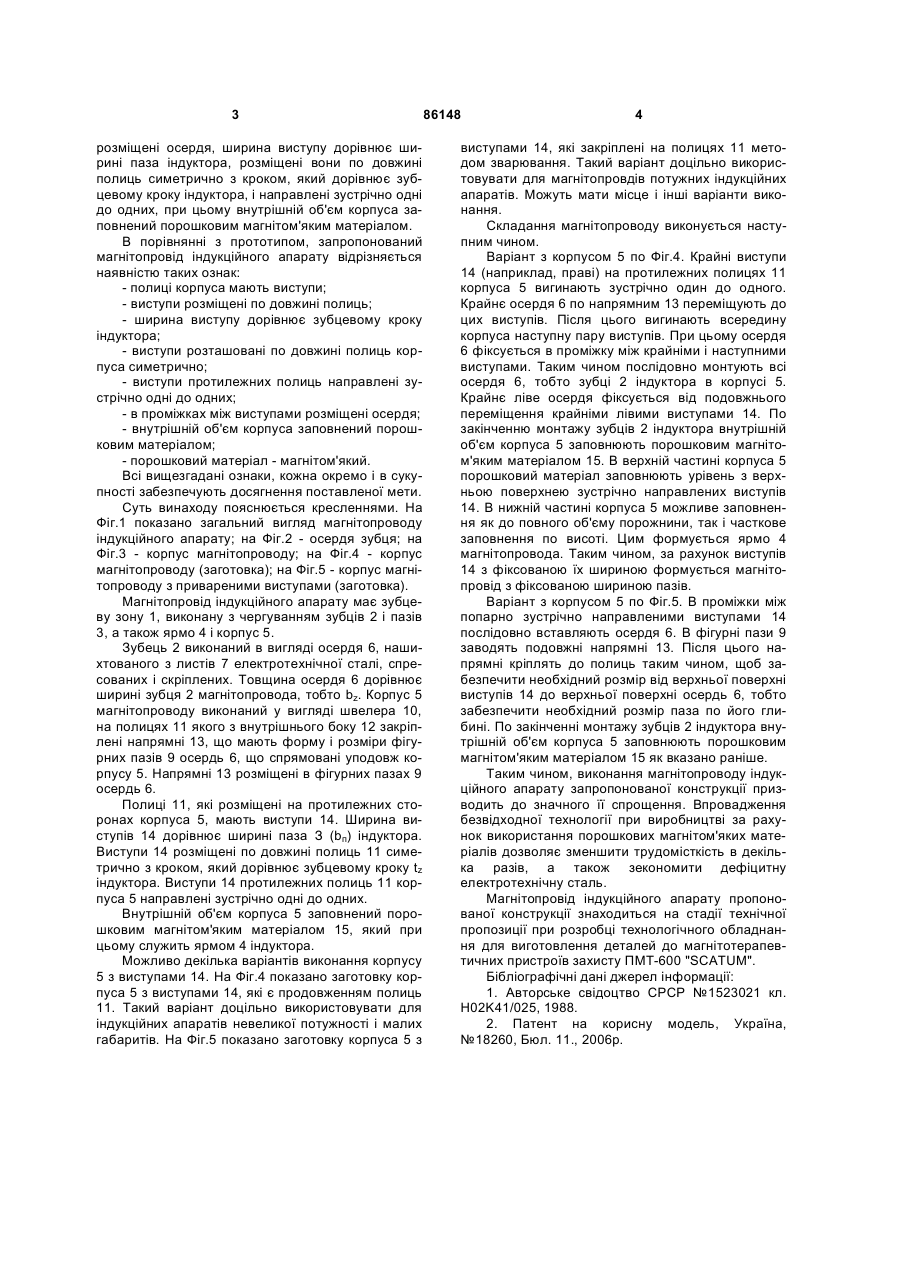

Магнітопровід індукційного апарата, що має зубцеву зону, виконану з чергуванням зубців, що 3 розміщені осердя, ширина виступу дорівнює ширині паза індуктора, розміщені вони по довжині полиць симетрично з кроком, який дорівнює зубцевому кроку індуктора, і направлені зустрічно одні до одних, при цьому внутрішній об'єм корпуса заповнений порошковим магнітом'яким матеріалом. В порівнянні з прототипом, запропонований магнітопровід індукційного апарату відрізняється наявністю таких ознак: - полиці корпуса мають виступи; - виступи розміщені по довжині полиць; - ширина виступу дорівнює зубцевому кроку індуктора; - виступи розташовані по довжині полиць корпуса симетрично; - виступи протилежних полиць направлені зустрічно одні до одних; - в проміжках між виступами розміщені осердя; - внутрішній об'єм корпуса заповнений порошковим матеріалом; - порошковий матеріал - магнітом'який. Всі вищезгадані ознаки, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть винаходу пояснюється кресленнями. На Фіг.1 показано загальний вигляд магнітопроводу індукційного апарату; на Фіг.2 - осердя зубця; на Фіг.3 - корпус магнітопроводу; на Фіг.4 - корпус магнітопроводу (заготовка); на Фіг.5 - корпус магнітопроводу з привареними виступами (заготовка). Магнітопровід індукційного апарату має зубцеву зону 1, виконану з чергуванням зубців 2 і пазів 3, а також ярмо 4 і корпус 5. Зубець 2 виконаний в вигляді осердя 6, нашихтованого з листів 7 електротехнічної сталі, спресованих і скріплених. Товщина осердя 6 дорівнює ширині зубця 2 магнітопровода, тобто bz. Корпус 5 магнітопроводу виконаний у вигляді швелера 10, на полицях 11 якого з внутрішнього боку 12 закріплені напрямні 13, що мають форму і розміри фігурних пазів 9 осердь 6, що спрямовані уподовж корпусу 5. Напрямні 13 розміщені в фігурних пазах 9 осердь 6. Полиці 11, які розміщені на протилежних сторонах корпуса 5, мають виступи 14. Ширина виступів 14 дорівнює ширині паза З (bп) індуктора. Виступи 14 розміщені по довжині полиць 11 симетрично з кроком, який дорівнює зубцевому кроку tz індуктора. Виступи 14 протилежних полиць 11 корпуса 5 направлені зустрічно одні до одних. Внутрішній об'єм корпуса 5 заповнений порошковим магнітом'яким матеріалом 15, який при цьому служить ярмом 4 індуктора. Можливо декілька варіантів виконання корпусу 5 з виступами 14. На Фіг.4 показано заготовку корпуса 5 з виступами 14, які є продовженням полиць 11. Такий варіант доцільно використовувати для індукційних апаратів невеликої потужності і малих габаритів. На Фіг.5 показано заготовку корпуса 5 з 86148 4 виступами 14, які закріплені на полицях 11 методом зварювання. Такий варіант доцільно використовувати для магнітопровдів потужних індукційних апаратів. Можуть мати місце і інші варіанти виконання. Складання магнітопроводу виконується наступним чином. Варіант з корпусом 5 по Фіг.4. Крайні виступи 14 (наприклад, праві) на протилежних полицях 11 корпуса 5 вигинають зустрічно один до одного. Крайнє осердя 6 по напрямним 13 переміщують до цих виступів. Після цього вигинають всередину корпуса наступну пару виступів. При цьому осердя 6 фіксується в проміжку між крайніми і наступними виступами. Таким чином послідовно монтують всі осердя 6, тобто зубці 2 індуктора в корпусі 5. Крайнє ліве осердя фіксується від подовжнього переміщення крайніми лівими виступами 14. По закінченню монтажу зубців 2 індуктора внутрішній об'єм корпуса 5 заповнюють порошковим магнітом'яким матеріалом 15. В верхній частині корпуса 5 порошковий матеріал заповнюють урівень з верхньою поверхнею зустрічно направлених виступів 14. В нижній частині корпуса 5 можливе заповнення як до повного об'єму порожнини, так і часткове заповнення по висоті. Цим формується ярмо 4 магнітопровода. Таким чином, за рахунок виступів 14 з фіксованою їх шириною формується магнітопровід з фіксованою шириною пазів. Варіант з корпусом 5 по Фіг.5. В проміжки між попарно зустрічно направленими виступами 14 послідовно вставляють осердя 6. В фігурні пази 9 заводять подовжні напрямні 13. Після цього напрямні кріплять до полиць таким чином, щоб забезпечити необхідний розмір від верхньої поверхні виступів 14 до верхньої поверхні осердь 6, тобто забезпечити необхідний розмір паза по його глибині. По закінченні монтажу зубців 2 індуктора внутрішній об'єм корпуса 5 заповнюють порошковим магнітом'яким матеріалом 15 як вказано раніше. Таким чином, виконання магнітопроводу індукційного апарату запропонованої конструкції призводить до значного її спрощення. Впровадження безвідходної технології при виробництві за рахунок використання порошкових магнітом'яких матеріалів дозволяє зменшити трудомісткість в декілька разів, а також зекономити дефіцитну електротехнічну сталь. Магнітопровід індукційного апарату пропонованої конструкції знаходиться на стадії технічної пропозиції при розробці технологічного обладнання для виготовлення деталей до магнітотерапевтичних пристроїв захисту ПМТ-600 "SCATUM". Бібліографічні дані джерел інформації: 1. Авторське свідоцтво СРСР №1523021 кл. Η02Κ41/025, 1988. 2. Патент на корисну модель, Україна, №18260, Бюл. 11., 2006р. 5 Комп’ютерна верстка В. Клюкін 86148 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
