Тангенціальний поворотний різець “rotary ring” для гірничих машин

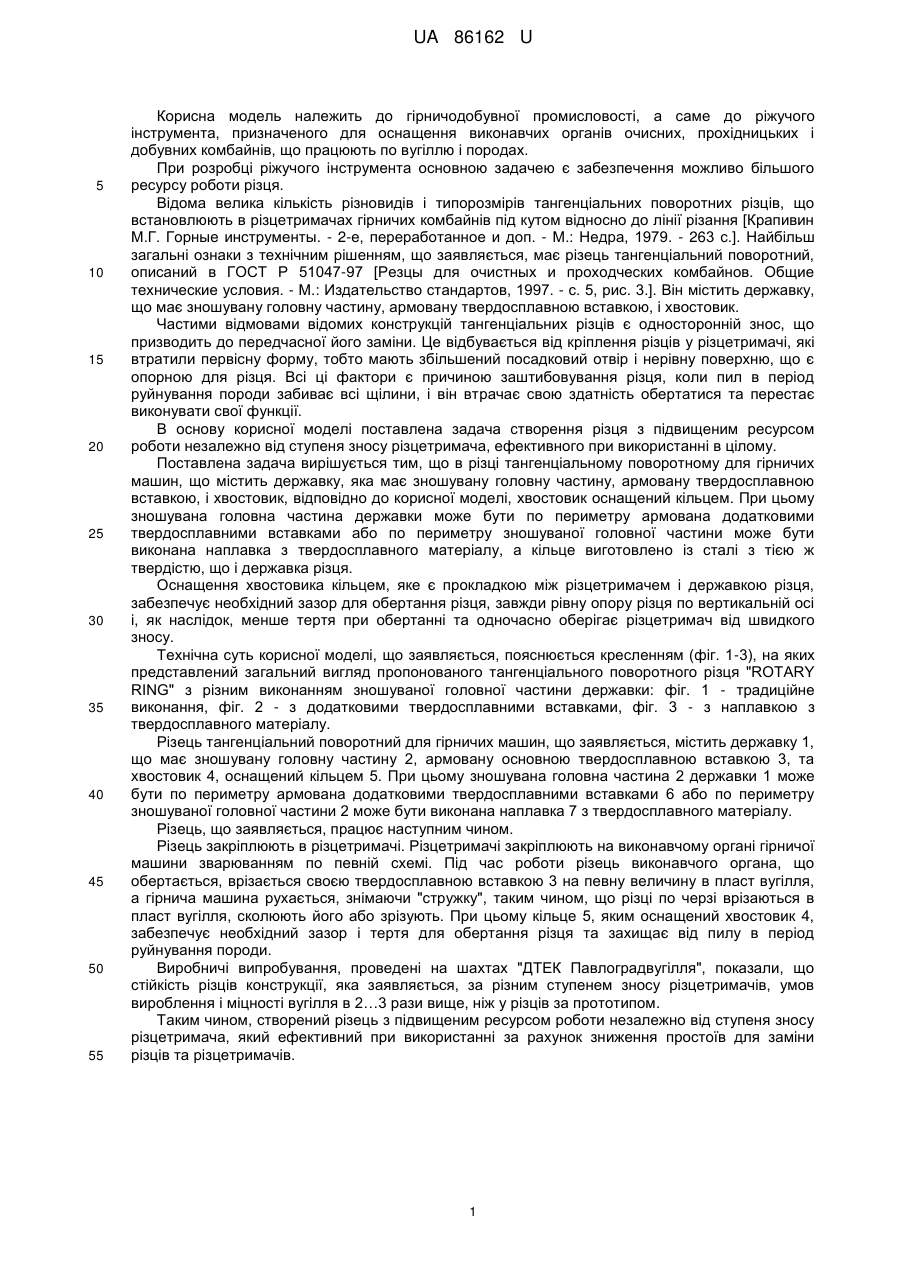

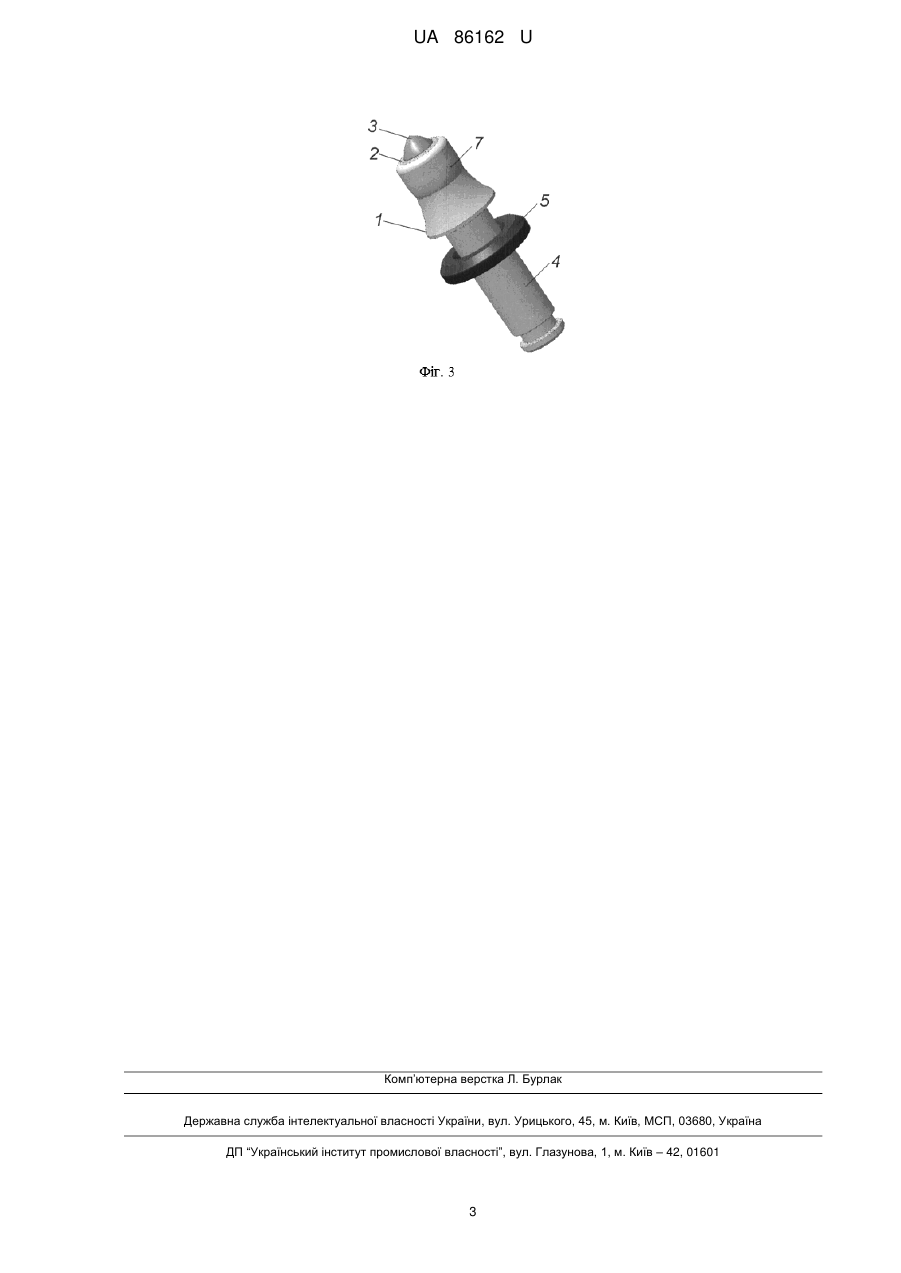

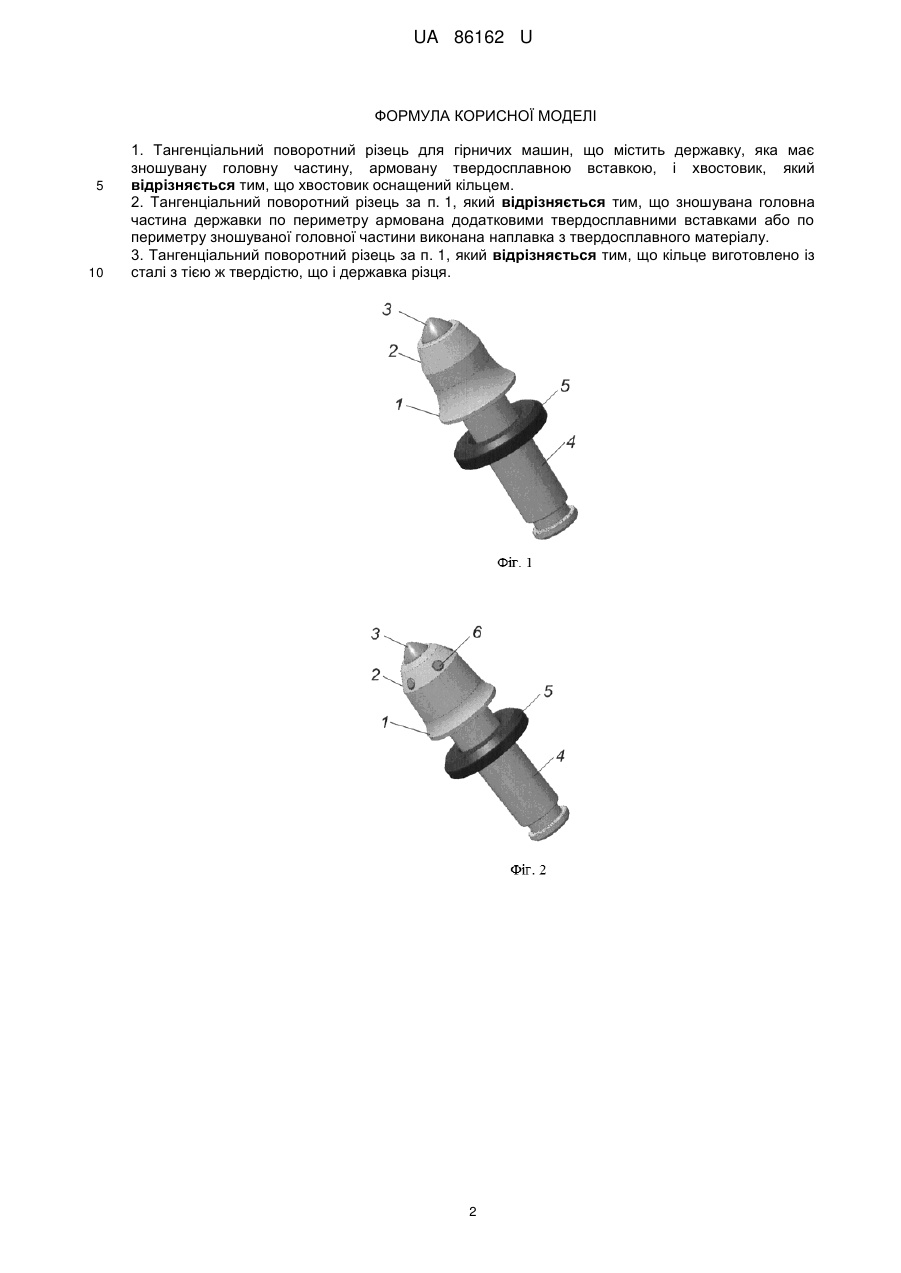

Реферат: UA 86162 U UA 86162 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничодобувної промисловості, а саме до ріжучого інструмента, призначеного для оснащення виконавчих органів очисних, прохідницьких і добувних комбайнів, що працюють по вугіллю і породах. При розробці ріжучого інструмента основною задачею є забезпечення можливо більшого ресурсу роботи різця. Відома велика кількість різновидів і типорозмірів тангенціальних поворотних різців, що встановлюють в різцетримачах гірничих комбайнів під кутом відносно до лінії різання [Крапивин М.Г. Горные инструменты. - 2-е, переработанное и доп. - М.: Недра, 1979. - 263 с.]. Найбільш загальні ознаки з технічним рішенням, що заявляється, має різець тангенціальний поворотний, описаний в ГОСТ Р 51047-97 [Резцы для очистных и проходческих комбайнов. Общие технические условия. - М.: Издательство стандартов, 1997. - с. 5, рис. 3.]. Він містить державку, що має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик. Частими відмовами відомих конструкцій тангенціальних різців є односторонній знос, що призводить до передчасної його заміни. Це відбувається від кріплення різців у різцетримачі, які втратили первісну форму, тобто мають збільшений посадковий отвір і нерівну поверхню, що є опорною для різця. Всі ці фактори є причиною заштибовування різця, коли пил в період руйнування породи забиває всі щілини, і він втрачає свою здатність обертатися та перестає виконувати свої функції. В основу корисної моделі поставлена задача створення різця з підвищеним ресурсом роботи незалежно від ступеня зносу різцетримача, ефективного при використанні в цілому. Поставлена задача вирішується тим, що в різці тангенціальному поворотному для гірничих машин, що містить державку, яка має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик, відповідно до корисної моделі, хвостовик оснащений кільцем. При цьому зношувана головна частина державки може бути по периметру армована додатковими твердосплавними вставками або по периметру зношуваної головної частини може бути виконана наплавка з твердосплавного матеріалу, а кільце виготовлено із сталі з тією ж твердістю, що і державка різця. Оснащення хвостовика кільцем, яке є прокладкою між різцетримачем і державкою різця, забезпечує необхідний зазор для обертання різця, завжди рівну опору різця по вертикальній осі і, як наслідок, менше тертя при обертанні та одночасно оберігає різцетримач від швидкого зносу. Технічна суть корисної моделі, що заявляється, пояснюється кресленням (фіг. 1-3), на яких представлений загальний вигляд пропонованого тангенціального поворотного різця "ROTARY RING" з різним виконанням зношуваної головної частини державки: фіг. 1 - традиційне виконання, фіг. 2 - з додатковими твердосплавними вставками, фіг. 3 - з наплавкою з твердосплавного матеріалу. Різець тангенціальний поворотний для гірничих машин, що заявляється, містить державку 1, що має зношувану головну частину 2, армовану основною твердосплавною вставкою 3, та хвостовик 4, оснащений кільцем 5. При цьому зношувана головна частина 2 державки 1 може бути по периметру армована додатковими твердосплавними вставками 6 або по периметру зношуваної головної частини 2 може бути виконана наплавка 7 з твердосплавного матеріалу. Різець, що заявляється, працює наступним чином. Різець закріплюють в різцетримачі. Різцетримачі закріплюють на виконавчому органі гірничої машини зварюванням по певній схемі. Під час роботи різець виконавчого органа, що обертається, врізається своєю твердосплавною вставкою 3 на певну величину в пласт вугілля, а гірнича машина рухається, знімаючи "стружку", таким чином, що різці по черзі врізаються в пласт вугілля, сколюють його або зрізують. При цьому кільце 5, яким оснащений хвостовик 4, забезпечує необхідний зазор і тертя для обертання різця та захищає від пилу в період руйнування породи. Виробничі випробування, проведені на шахтах "ДТЕК Павлоградвугілля", показали, що стійкість різців конструкції, яка заявляється, за різним ступенем зносу різцетримачів, умов вироблення і міцності вугілля в 2…3 рази вище, ніж у різців за прототипом. Таким чином, створений різець з підвищеним ресурсом роботи незалежно від ступеня зносу різцетримача, який ефективний при використанні за рахунок зниження простоїв для заміни різців та різцетримачів. 1 UA 86162 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Тангенціальний поворотний різець для гірничих машин, що містить державку, яка має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик, який відрізняється тим, що хвостовик оснащений кільцем. 2. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що зношувана головна частина державки по периметру армована додатковими твердосплавними вставками або по периметру зношуваної головної частини виконана наплавка з твердосплавного матеріалу. 3. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що кільце виготовлено із сталі з тією ж твердістю, що і державка різця. 2 UA 86162 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
