Пристрій для визначення віброзахисних властивостей спеціального взуття

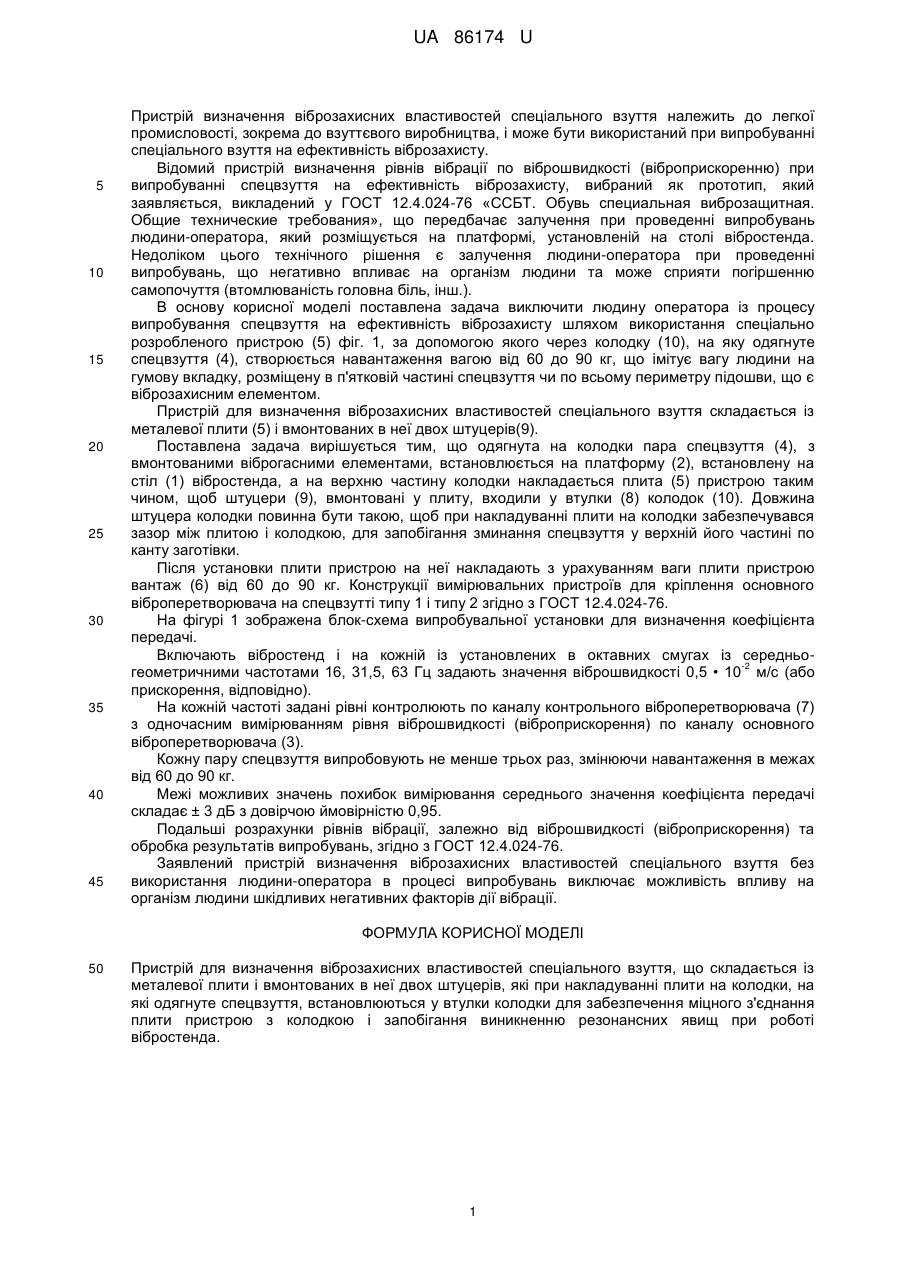

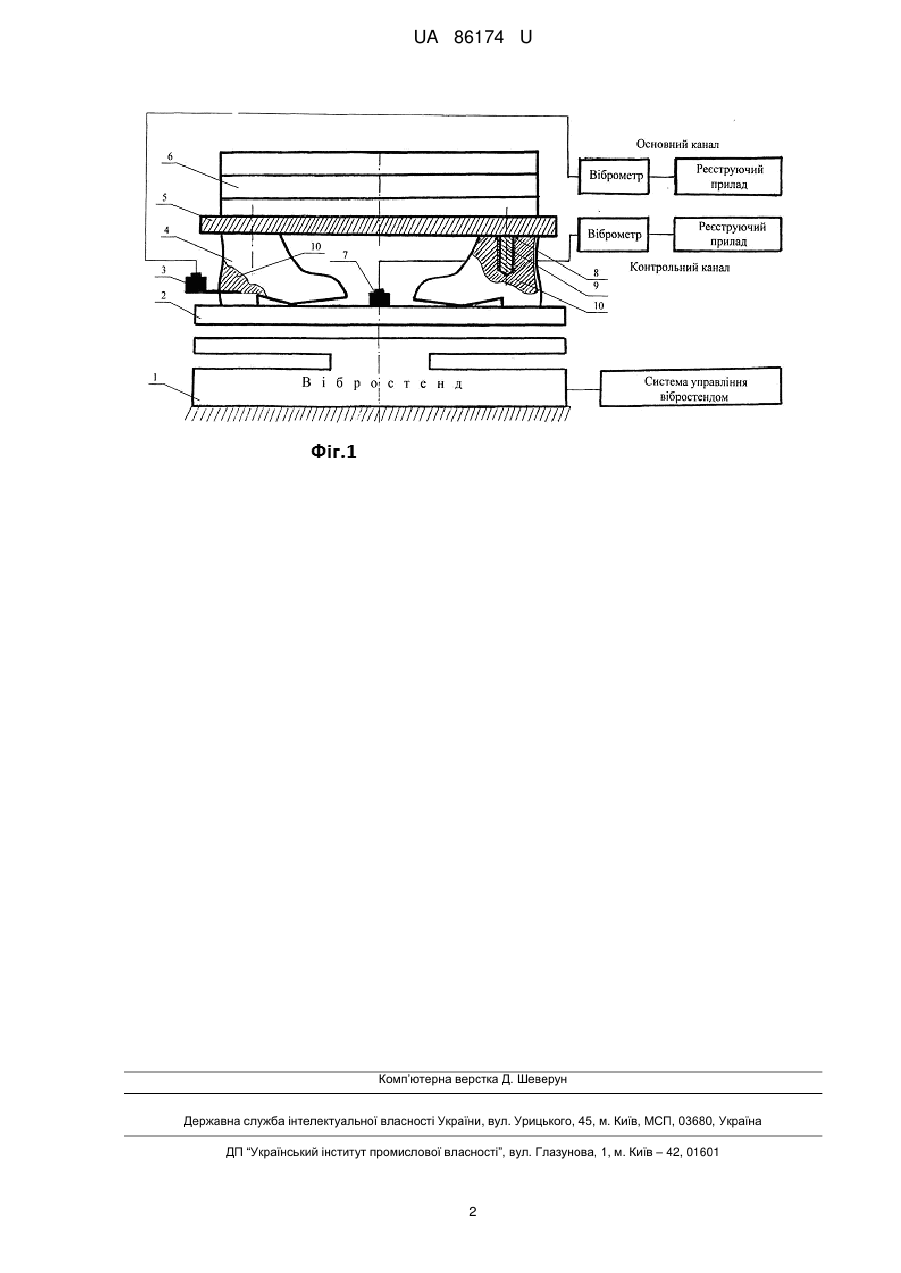

Реферат: Пристрій для визначення віброзахисних властивостей спеціального взуття складається із металевої плити і вмонтованих в неї двох штуцерів, які при накладуванні плити на колодки, на які одягнуте спецвзуття, встановлюються у втулки колодки для забезпечення міцного з'єднання плити пристрою з колодкою і запобігання виникненню резонансних явищ при роботі вібростенда. UA 86174 U (12) UA 86174 U UA 86174 U 5 10 15 20 25 30 35 40 45 Пристрій визначення віброзахисних властивостей спеціального взуття належить до легкої промисловості, зокрема до взуттєвого виробництва, і може бути використаний при випробуванні спеціального взуття на ефективність віброзахисту. Відомий пристрій визначення рівнів вібрації по віброшвидкості (віброприскоренню) при випробуванні спецвзуття на ефективність віброзахисту, вибраний як прототип, який заявляється, викладений у ГОСТ 12.4.024-76 «ССБТ. Обувь специальная виброзащитная. Общие технические требования», що передбачає залучення при проведенні випробувань людини-оператора, який розміщується на платформі, установленій на столі вібростенда. Недоліком цього технічного рішення є залучення людини-оператора при проведенні випробувань, що негативно впливає на організм людини та може сприяти погіршенню самопочуття (втомлюваність головна біль, інш.). В основу корисної моделі поставлена задача виключити людину оператора із процесу випробування спецвзуття на ефективність віброзахисту шляхом використання спеціально розробленого пристрою (5) фіг. 1, за допомогою якого через колодку (10), на яку одягнуте спецвзуття (4), створюється навантаження вагою від 60 до 90 кг, що імітує вагу людини на гумову вкладку, розміщену в п'ятковій частині спецвзуття чи по всьому периметру підошви, що є віброзахисним елементом. Пристрій для визначення віброзахисних властивостей спеціального взуття складається із металевої плити (5) і вмонтованих в неї двох штуцерів(9). Поставлена задача вирішується тим, що одягнута на колодки пара спецвзуття (4), з вмонтованими віброгасними елементами, встановлюється на платформу (2), встановлену на стіл (1) вібростенда, а на верхню частину колодки накладається плита (5) пристрою таким чином, щоб штуцери (9), вмонтовані у плиту, входили у втулки (8) колодок (10). Довжина штуцера колодки повинна бути такою, щоб при накладуванні плити на колодки забезпечувався зазор між плитою і колодкою, для запобігання зминання спецвзуття у верхній його частині по канту заготівки. Після установки плити пристрою на неї накладають з урахуванням ваги плити пристрою вантаж (6) від 60 до 90 кг. Конструкції вимірювальних пристроїв для кріплення основного віброперетворювача на спецвзутті типу 1 і типу 2 згідно з ГОСТ 12.4.024-76. На фігурі 1 зображена блок-схема випробувальної установки для визначення коефіцієнта передачі. Включають вібростенд і на кожній із установлених в октавних смугах із середньо-2 геометричними частотами 16, 31,5, 63 Гц задають значення віброшвидкості 0,5 • 10 м/с (або прискорення, відповідно). На кожній частоті задані рівні контролюють по каналу контрольного віброперетворювача (7) з одночасним вимірюванням рівня віброшвидкості (віброприскорення) по каналу основного віброперетворювача (3). Кожну пару спецвзуття випробовують не менше трьох раз, змінюючи навантаження в межах від 60 до 90 кг. Межі можливих значень похибок вимірювання середнього значення коефіцієнта передачі складає ± 3 дБ з довірчою ймовірністю 0,95. Подальші розрахунки рівнів вібрації, залежно від віброшвидкості (віброприскорення) та обробка результатів випробувань, згідно з ГОСТ 12.4.024-76. Заявлений пристрій визначення віброзахисних властивостей спеціального взуття без використання людини-оператора в процесі випробувань виключає можливість впливу на організм людини шкідливих негативних факторів дії вібрації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для визначення віброзахисних властивостей спеціального взуття, що складається із металевої плити і вмонтованих в неї двох штуцерів, які при накладуванні плити на колодки, на які одягнуте спецвзуття, встановлюються у втулки колодки для забезпечення міцного з'єднання плити пристрою з колодкою і запобігання виникненню резонансних явищ при роботі вібростенда. 1 UA 86174 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
