Прес імпульсного штампування

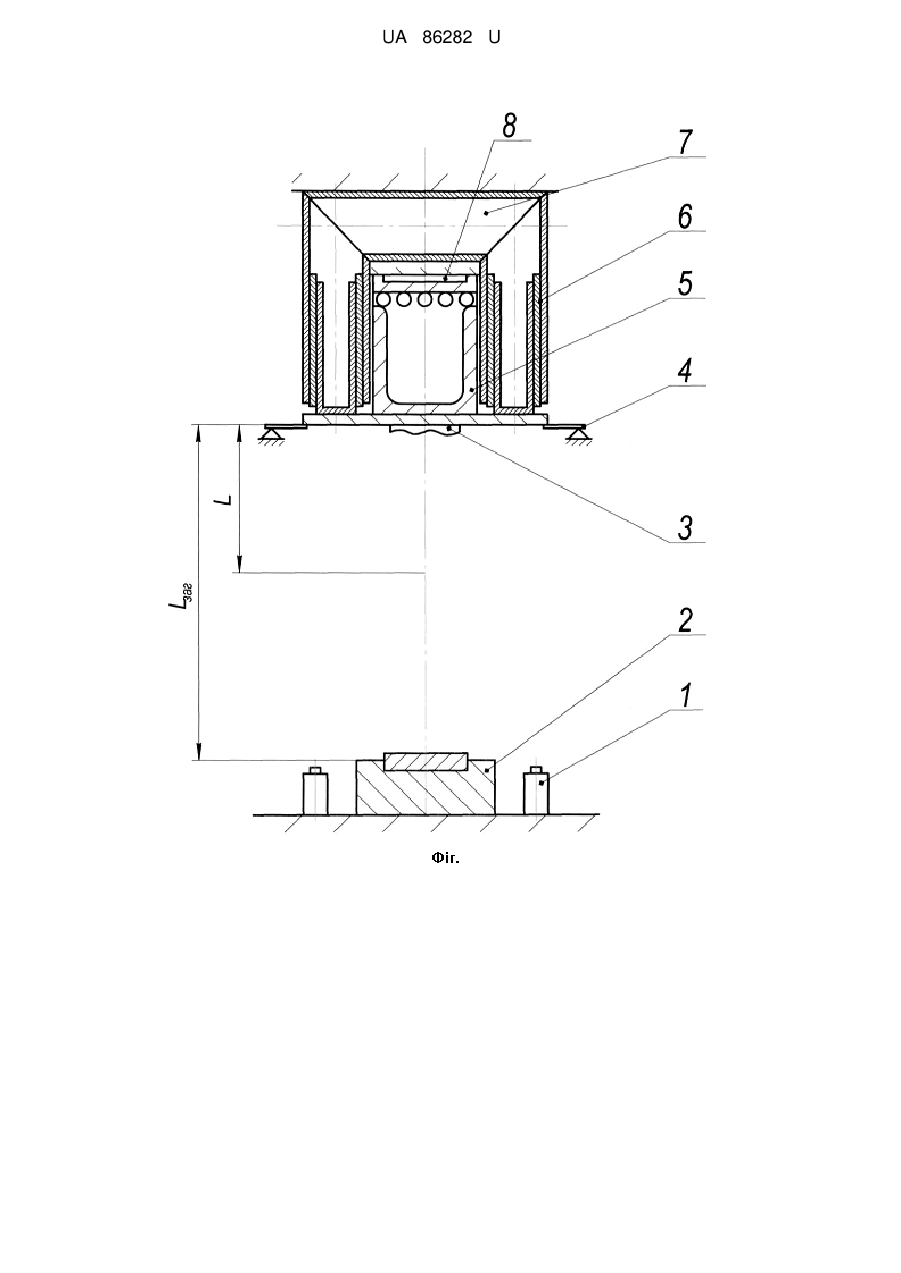

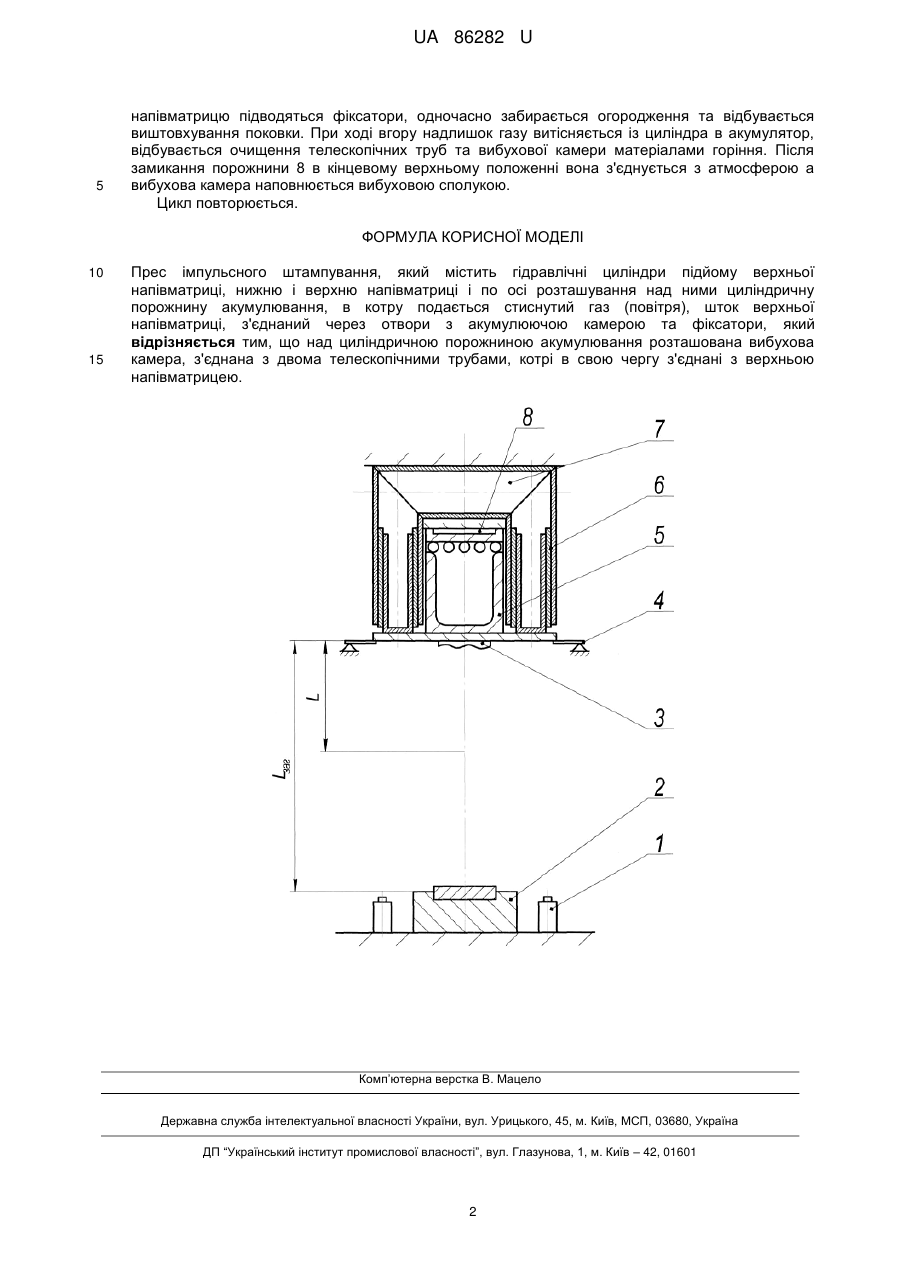

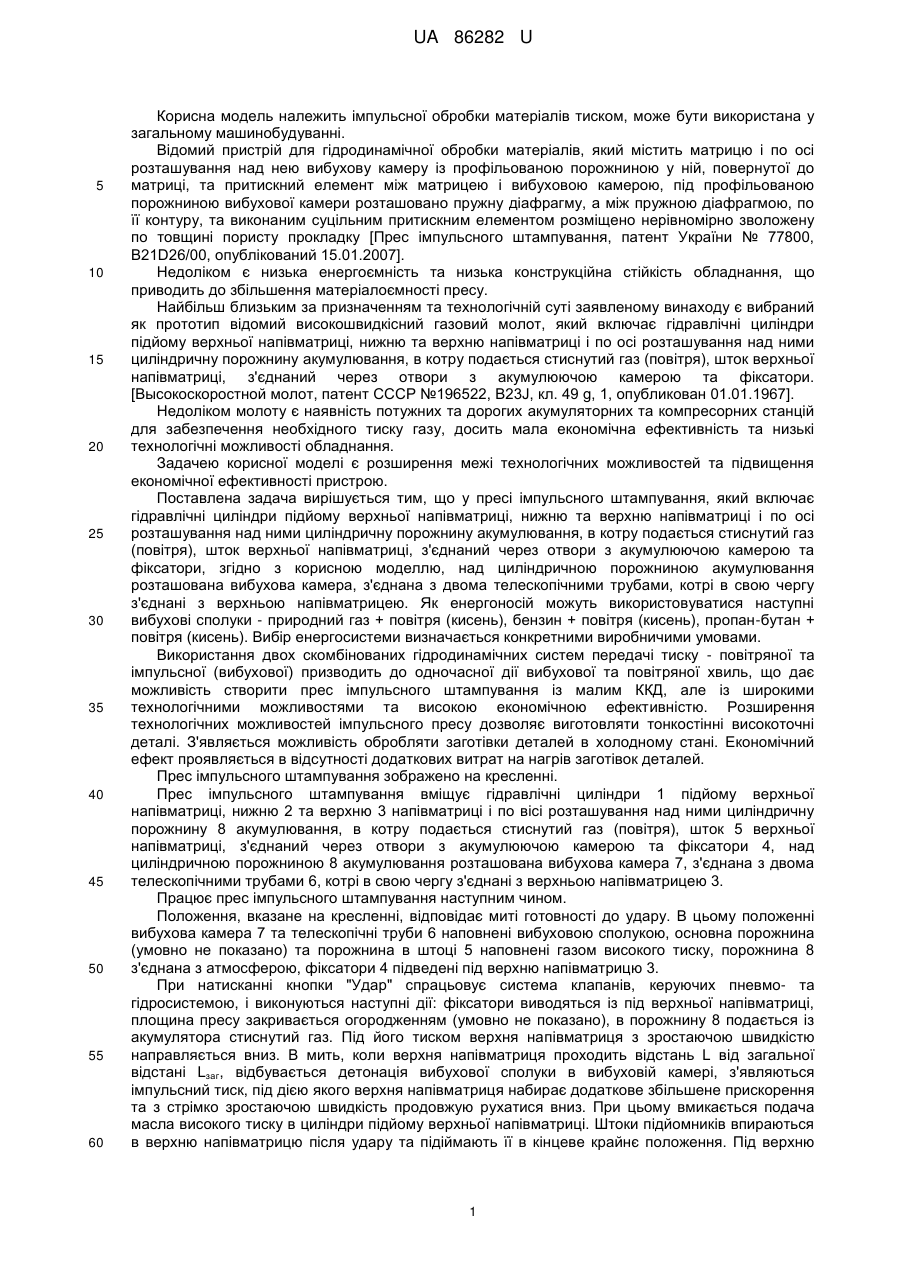

Реферат: Прес імпульсного штампування, містить гідравлічні циліндри підйому верхньої напівматриці, нижню і верхню напівматриці і по осі розташування над ними циліндричну порожнину акумулювання, в котру подається стиснутий газ (повітря), шток верхньої напівматриці, з'єднаний через отвори з акумулюючою камерою та фіксатори. Над циліндричною порожниною акумулювання розташована вибухова камера, з'єднана з двома телескопічними трубами, котрі в свою чергу з'єднані з верхньою напівматрицею. UA 86282 U (54) ПРЕС ІМПУЛЬСНОГО ШТАМПУВАННЯ UA 86282 U UA 86282 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить імпульсної обробки матеріалів тиском, може бути використана у загальному машинобудуванні. Відомий пристрій для гідродинамічної обробки матеріалів, який містить матрицю і по осі розташування над нею вибухову камеру із профільованою порожниною у ній, повернутої до матриці, та притискний елемент між матрицею і вибуховою камерою, під профільованою порожниною вибухової камери розташовано пружну діафрагму, а між пружною діафрагмою, по її контуру, та виконаним суцільним притискним елементом розміщено нерівномірно зволожену по товщині пористу прокладку [Прес імпульсного штампування, патент України № 77800, B21D26/00, опублікований 15.01.2007]. Недоліком є низька енергоємність та низька конструкційна стійкість обладнання, що приводить до збільшення матеріалоємності пресу. Найбільш близьким за призначенням та технологічній суті заявленому винаходу є вибраний як прототип відомий високошвидкісний газовий молот, який включає гідравлічні циліндри підйому верхньої напівматриці, нижню та верхню напівматриці і по осі розташування над ними циліндричну порожнину акумулювання, в котру подається стиснутий газ (повітря), шток верхньої напівматриці, з'єднаний через отвори з акумулюючою камерою та фіксатори. [Высокоскоростной молот, патент СССР №196522, В23J, кл. 49 g, 1, опубликован 01.01.1967]. Недоліком молоту є наявність потужних та дорогих акумуляторних та компресорних станцій для забезпечення необхідного тиску газу, досить мала економічна ефективність та низькі технологічні можливості обладнання. Задачею корисної моделі є розширення межі технологічних можливостей та підвищення економічної ефективності пристрою. Поставлена задача вирішується тим, що у пресі імпульсного штампування, який включає гідравлічні циліндри підйому верхньої напівматриці, нижню та верхню напівматриці і по осі розташування над ними циліндричну порожнину акумулювання, в котру подається стиснутий газ (повітря), шток верхньої напівматриці, з'єднаний через отвори з акумулюючою камерою та фіксатори, згідно з корисною моделлю, над циліндричною порожниною акумулювання розташована вибухова камера, з'єднана з двома телескопічними трубами, котрі в свою чергу з'єднані з верхньою напівматрицею. Як енергоносій можуть використовуватися наступні вибухові сполуки - природний газ + повітря (кисень), бензин + повітря (кисень), пропан-бутан + повітря (кисень). Вибір енергосистеми визначається конкретними виробничими умовами. Використання двох скомбінованих гідродинамічних систем передачі тиску - повітряної та імпульсної (вибухової) призводить до одночасної дії вибухової та повітряної хвиль, що дає можливість створити прес імпульсного штампування із малим ККД, але із широкими технологічними можливостями та високою економічною ефективністю. Розширення технологічних можливостей імпульсного пресу дозволяє виготовляти тонкостінні високоточні деталі. З'являється можливість обробляти заготівки деталей в холодному стані. Економічний ефект проявляється в відсутності додаткових витрат на нагрів заготівок деталей. Прес імпульсного штампування зображено на кресленні. Прес імпульсного штампування вміщує гідравлічні циліндри 1 підйому верхньої напівматриці, нижню 2 та верхню 3 напівматриці і по вісі розташування над ними циліндричну порожнину 8 акумулювання, в котру подається стиснутий газ (повітря), шток 5 верхньої напівматриці, з'єднаний через отвори з акумулюючою камерою та фіксатори 4, над циліндричною порожниною 8 акумулювання розташована вибухова камера 7, з'єднана з двома телескопічними трубами 6, котрі в свою чергу з'єднані з верхньою напівматрицею 3. Працює прес імпульсного штампування наступним чином. Положення, вказане на кресленні, відповідає миті готовності до удару. В цьому положенні вибухова камера 7 та телескопічні труби 6 наповнені вибуховою сполукою, основна порожнина (умовно не показано) та порожнина в штоці 5 наповнені газом високого тиску,порожнина 8 з'єднана з атмосферою, фіксатори 4 підведені під верхню напівматрицю 3. При натисканні кнопки "Удар" спрацьовує система клапанів, керуючих пневмо- та гідросистемою, і виконуються наступні дії: фіксатори виводяться із під верхньої напівматриці, площина пресу закривається огородженням (умовно не показано), в порожнину 8 подається із акумулятора стиснутий газ. Під його тиском верхня напівматриця з зростаючою швидкістю направляється вниз. В мить, коли верхня напівматриця проходить відстань L від загальної відстані Lзаг, відбувається детонація вибухової сполуки в вибуховій камері, з'являються імпульсний тиск, під дією якого верхня напівматриця набирає додаткове збільшене прискорення та з стрімко зростаючою швидкість продовжую рухатися вниз. При цьому вмикається подача масла високого тиску в циліндри підйому верхньої напівматриці. Штоки підйомників впираються в верхню напівматрицю після удару та підіймають її в кінцеве крайнє положення. Під верхню 1 UA 86282 U 5 напівматрицю підводяться фіксатори, одночасно забирається огородження та відбувається виштовхування поковки. При ході вгору надлишок газу витісняється із циліндра в акумулятор, відбувається очищення телескопічних труб та вибухової камери матеріалами горіння. Після замикання порожнини 8 в кінцевому верхньому положенні вона з'єднується з атмосферою а вибухова камера наповнюється вибуховою сполукою. Цикл повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Прес імпульсного штампування, який містить гідравлічні циліндри підйому верхньої напівматриці, нижню і верхню напівматриці і по осі розташування над ними циліндричну порожнину акумулювання, в котру подається стиснутий газ (повітря), шток верхньої напівматриці, з'єднаний через отвори з акумулюючою камерою та фіксатори, який відрізняється тим, що над циліндричною порожниною акумулювання розташована вибухова камера, з'єднана з двома телескопічними трубами, котрі в свою чергу з'єднані з верхньою напівматрицею. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
