Прес імпульсного штампування

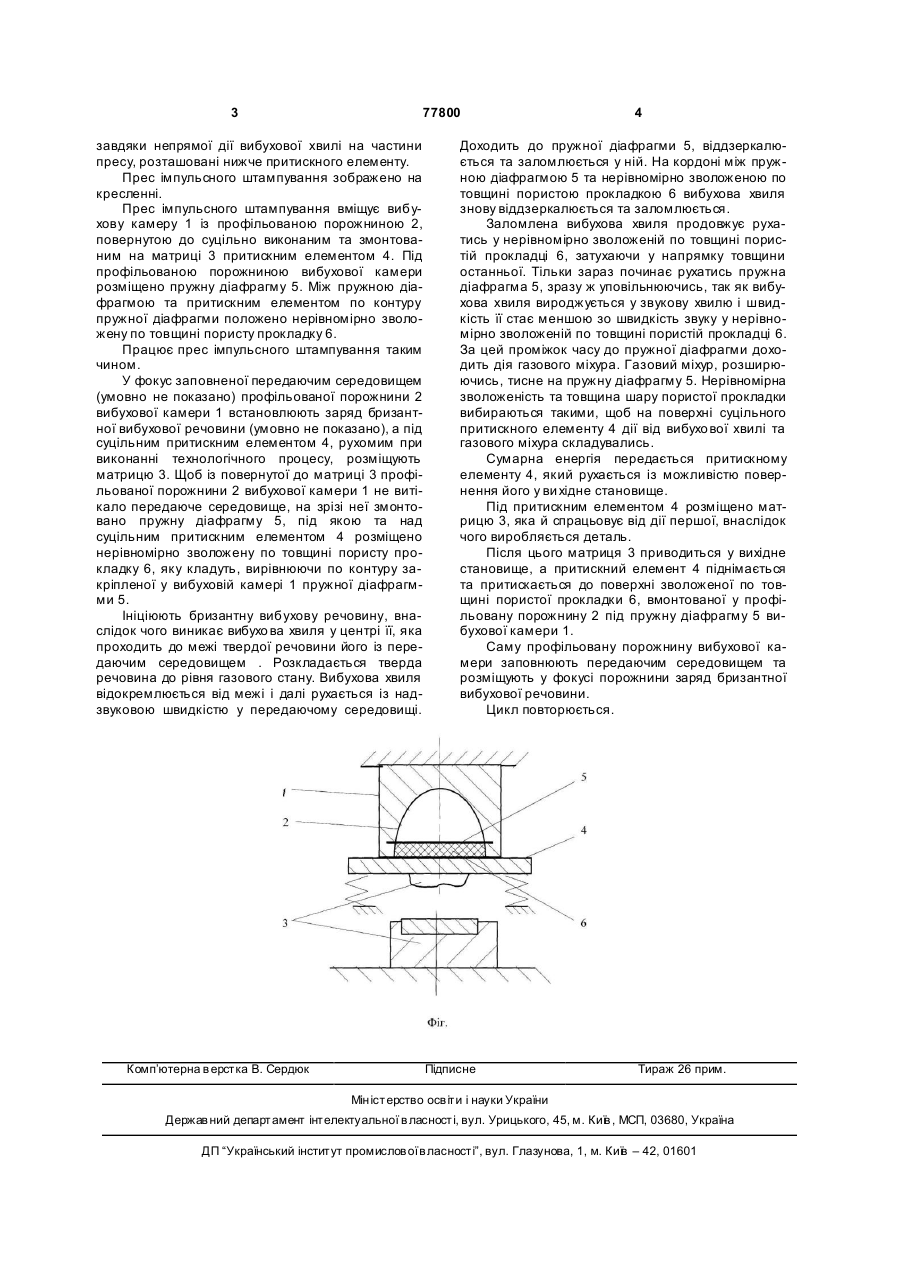

Прес імпульсного штампування, який включає матрицю, розташовану над матрицею по осі вибухову камеру із профільованою порожниною у ній, повернутою до матриці, та притискний елемент між матрицею і вибуховою камерою, який відрізняється тим, що під профільованою порожниною вибухової камери розміщено пружну діафрагму, а між пружною діафрагмою, по її контуру, та виконаним суцільним притискним елементом розташовано нерівномірно зволожену по товщині пористу прокладку. (19) (21) 20041109760 (22) 29.11.2004 (24) 15.01.2007 (46) 15.01.2007, Бюл. №1, 2007р. (72) Борисевич Володимир Карпович, Сабакар Олексій Іванович, Шкалова Алла Володимирівна (73) НАЦІОН АЛЬНИЙ АЕРОКОС МІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є. ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" (56) GB 1453915, B21D26/08, 27.10.1976 Б. Г. Степанов, И.А. Шаров Импульсная металлобработка в судовом машиностроении. Л.: Судостроение, 1986, с.134-135 SU 860392, B21D26/12, 27.06.1996 US 3264854, B21D26/12, 09.08.1966 RU 2149727, B21D26/02, 27.05.2000 3 77800 завдяки непрямої дії вибухової хвилі на частини пресу, розташовані нижче притискного елементу. Прес імпульсного штампування зображено на кресленні. Прес імпульсного штампування вміщує вибухову камеру 1 із профільованою порожниною 2, повернутою до суцільно виконаним та змонтованим на матриці 3 притискним елементом 4. Під профільованою порожниною вибухової камери розміщено пружну діафрагму 5. Між пружною діафрагмою та притискним елементом по контуру пружної діафрагми положено нерівномірно зволожену по товщині пористу прокладку 6. Працює прес імпульсного штампування таким чином. У фокус заповненої передаючим середовищем (умовно не показано) профільованої порожнини 2 вибухової камери 1 встановлюють заряд бризантної вибухової речовини (умовно не показано), а під суцільним притискним елементом 4, рухомим при виконанні технологічного процесу, розміщують матрицю 3. Щоб із повернутої до матриці 3 профільованої порожнини 2 вибухової камери 1 не витікало передаюче середовище, на зрізі неї змонтовано пружну діафрагму 5, під якою та над суцільним притискним елементом 4 розміщено нерівномірно зволожену по товщині пористу прокладку 6, яку кладуть, вирівнюючи по контуру закріпленої у вибуховій камері 1 пружної діафрагмми 5. Ініціюють бризантну вибухову речовину, внаслідок чого виникає вибухо ва хвиля у центрі її, яка проходить до межі твердої речовини його із передаючим середовищем . Розкладається тверда речовина до рівня газового стану. Вибухова хвиля відокремлюється від межі і далі рухається із надзвуковою швидкістю у передаючому середовищі. Комп’ютерна в ерстка В. Сердюк 4 Доходить до пружної діафрагми 5, віддзеркалюється та заломлюється у ній. На кордоні між пружною діафрагмою 5 та нерівномірно зволоженою по товщині пористою прокладкою 6 вибухова хвиля знову віддзеркалюється та заломлюється. Заломлена вибухова хвиля продовжує рухатись у нерівномірно зволоженій по товщині пористій прокладці 6, затухаючи у напрямку товщини останньої. Тільки зараз починає рухатись пружна діафрагма 5, зразу ж уповільнюючись, так як вибухова хвиля вироджується у звукову хвилю і швидкість її стає меншою зо швидкість звуку у нерівномірно зволоженій по товщині пористій прокладці 6. За цей проміжок часу до пружної діафрагми доходить дія газового міхура. Газовий міхур, розширюючись, тисне на пружну діафрагму 5. Нерівномірна зволоженість та товщина шару пористої прокладки вибираються такими, щоб на поверхні суцільного притискного елементу 4 дії від вибухо вої хвилі та газового міхура складувались. Сумарна енергія передається притискному елементу 4, який рухається із можливістю повернення його у ви хідне становище. Під притискним елементом 4 розміщено матрицю 3, яка й спрацьовує від дії першої, внаслідок чого виробляється деталь. Після цього матриця 3 приводиться у вихідне становище, а притискний елемент 4 піднімається та притискається до поверхні зволоженої по товщині пористої прокладки 6, вмонтованої у профільовану порожнину 2 під пружну діафрагму 5 вибухової камери 1. Саму профільовану порожнину вибухової камери заповнюють передаючим середовищем та розміщують у фокусі порожнини заряд бризантної вибухової речовини. Цикл повторюється. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
