Пристрій для нанизування та утримування спійманої риби “кукан”

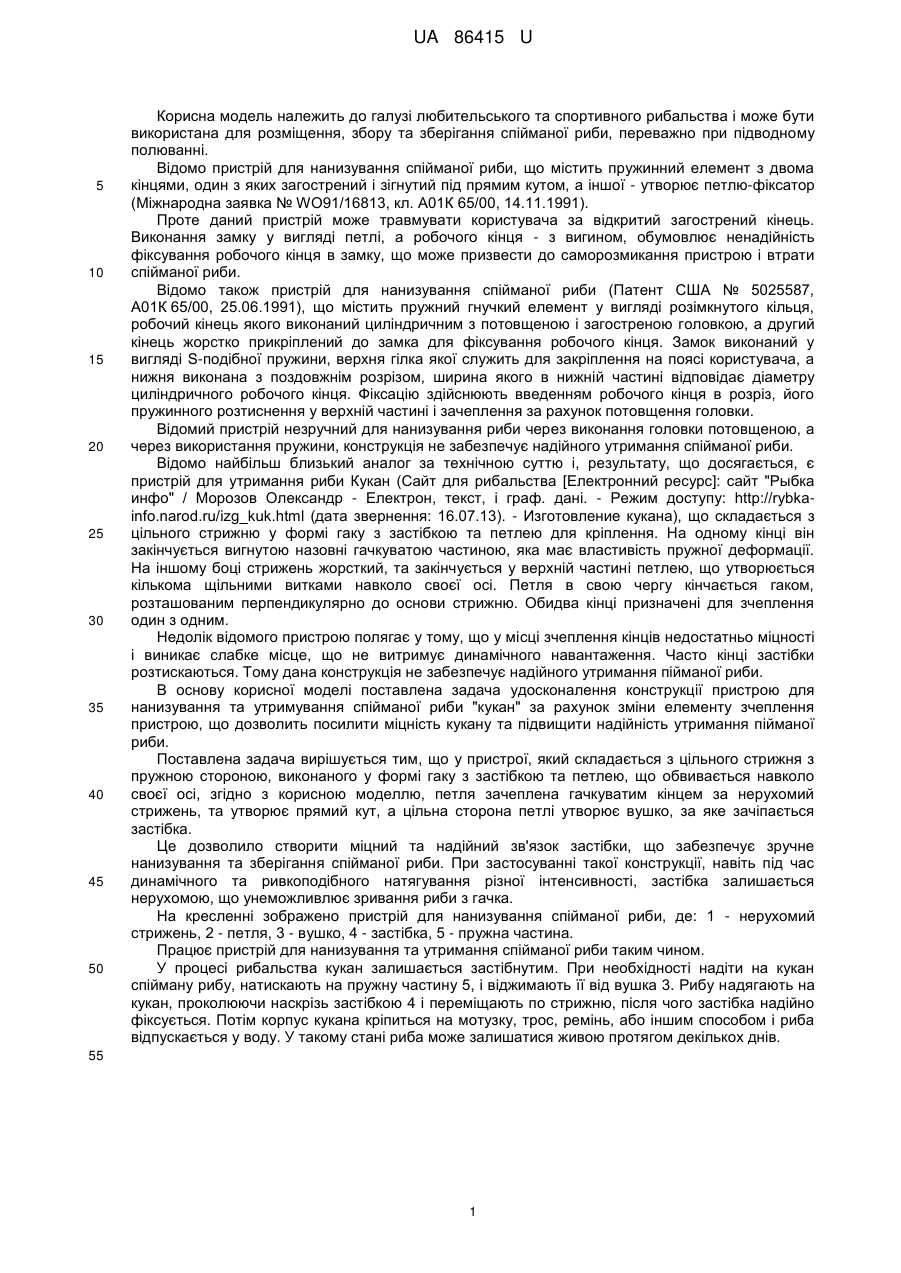

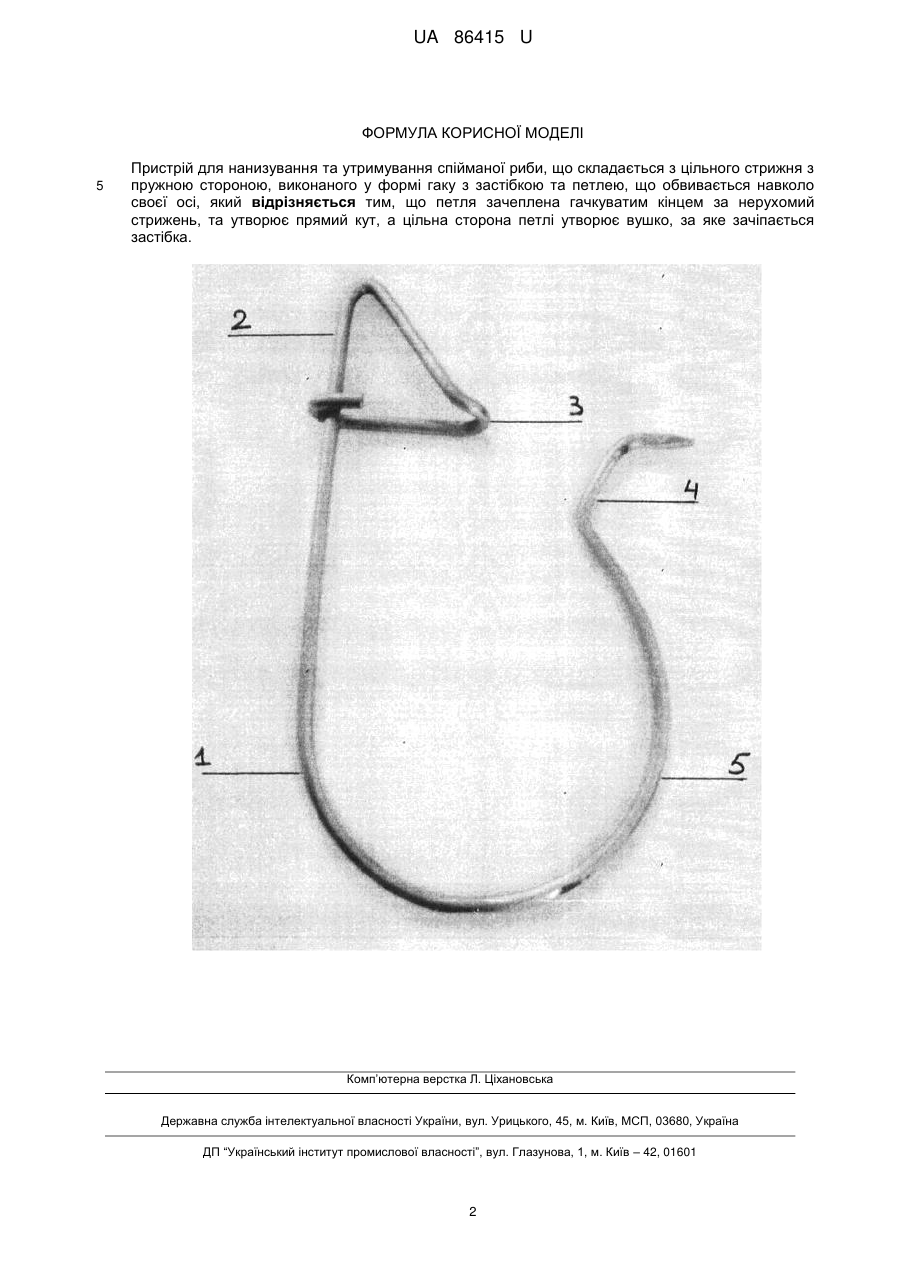

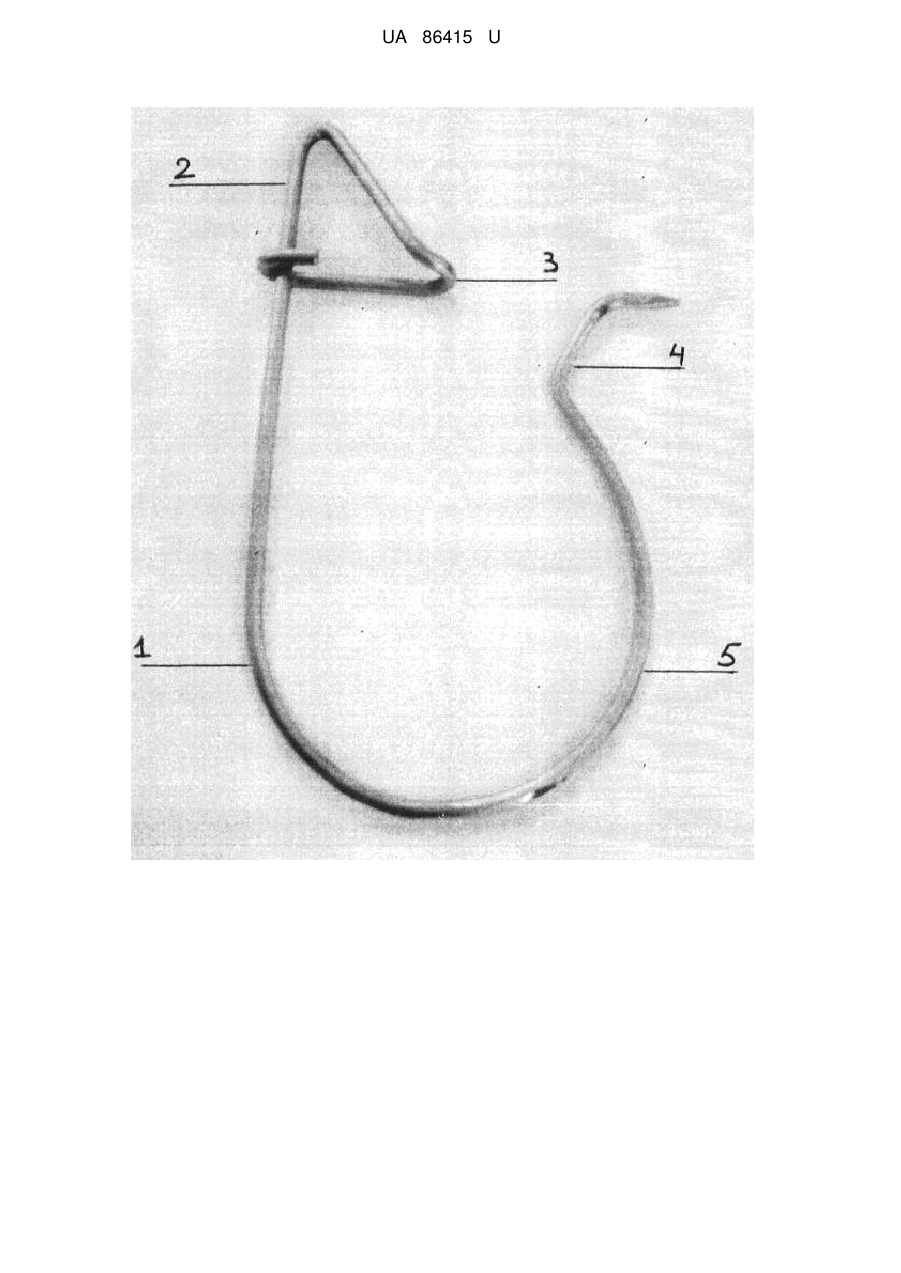

Реферат: UA 86415 U UA 86415 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі любительського та спортивного рибальства і може бути використана для розміщення, збору та зберігання спійманої риби, переважно при підводному полюванні. Відомо пристрій для нанизування спійманої риби, що містить пружинний елемент з двома кінцями, один з яких загострений і зігнутий під прямим кутом, а іншої - утворює петлю-фіксатор (Міжнародна заявка № WO91/16813, кл. А01К 65/00, 14.11.1991). Проте даний пристрій може травмувати користувача за відкритий загострений кінець. Виконання замку у вигляді петлі, а робочого кінця - з вигином, обумовлює ненадійність фіксування робочого кінця в замку, що може призвести до саморозмикання пристрою і втрати спійманої риби. Відомо також пристрій для нанизування спійманої риби (Патент США № 5025587, А01К 65/00, 25.06.1991), що містить пружний гнучкий елемент у вигляді розімкнутого кільця, робочий кінець якого виконаний циліндричним з потовщеною і загостреною головкою, а другий кінець жорстко прикріплений до замка для фіксування робочого кінця. Замок виконаний у вигляді S-подібної пружини, верхня гілка якої служить для закріплення на поясі користувача, а нижня виконана з поздовжнім розрізом, ширина якого в нижній частині відповідає діаметру циліндричного робочого кінця. Фіксацію здійснюють введенням робочого кінця в розріз, його пружинного розтиснення у верхній частині і зачеплення за рахунок потовщення головки. Відомий пристрій незручний для нанизування риби через виконання головки потовщеною, а через використання пружини, конструкція не забезпечує надійного утримання спійманої риби. Відомо найбільш близький аналог за технічною суттю і, результату, що досягається, є пристрій для утримання риби Кукан (Сайт для рибальства [Електронний ресурс]: сайт "Рыбка инфо" / Морозов Олександр - Електрон, текст, і граф. дані. - Режим доступу: http://rybkainfo.narod.ru/izg_kuk.html (дата звернення: 16.07.13). - Изготовление кукана), що складається з цільного стрижню у формі гаку з застібкою та петлею для кріплення. На одному кінці він закінчується вигнутою назовні гачкуватою частиною, яка має властивість пружної деформації. На іншому боці стрижень жорсткий, та закінчується у верхній частині петлею, що утворюється кількома щільними витками навколо своєї осі. Петля в свою чергу кінчається гаком, розташованим перпендикулярно до основи стрижню. Обидва кінці призначені для зчеплення один з одним. Недолік відомого пристрою полягає у тому, що у місці зчеплення кінців недостатньо міцності і виникає слабке місце, що не витримує динамічного навантаження. Часто кінці застібки розтискаються. Тому дана конструкція не забезпечує надійного утримання пійманої риби. В основу корисної моделі поставлена задача удосконалення конструкції пристрою для нанизування та утримування спійманої риби "кукан" за рахунок зміни елементу зчеплення пристрою, що дозволить посилити міцність кукану та підвищити надійність утримання пійманої риби. Поставлена задача вирішується тим, що у пристрої, який складається з цільного стрижня з пружною стороною, виконаного у формі гаку з застібкою та петлею, що обвивається навколо своєї осі, згідно з корисною моделлю, петля зачеплена гачкуватим кінцем за нерухомий стрижень, та утворює прямий кут, а цільна сторона петлі утворює вушко, за яке зачіпається застібка. Це дозволило створити міцний та надійний зв'язок застібки, що забезпечує зручне нанизування та зберігання спійманої риби. При застосуванні такої конструкції, навіть під час динамічного та ривкоподібного натягування різної інтенсивності, застібка залишається нерухомою, що унеможливлює зривання риби з гачка. На кресленні зображено пристрій для нанизування спійманої риби, де: 1 - нерухомий стрижень, 2 - петля, 3 - вушко, 4 - застібка, 5 - пружна частина. Працює пристрій для нанизування та утримання спійманої риби таким чином. У процесі рибальства кукан залишається застібнутим. При необхідності надіти на кукан спійману рибу, натискають на пружну частину 5, і віджимають її від вушка 3. Рибу надягають на кукан, проколюючи наскрізь застібкою 4 і переміщають по стрижню, після чого застібка надійно фіксується. Потім корпус кукана кріпиться на мотузку, трос, ремінь, або іншим способом і риба відпускається у воду. У такому стані риба може залишатися живою протягом декількох днів. 55 1 UA 86415 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для нанизування та утримування спійманої риби, що складається з цільного стрижня з пружною стороною, виконаного у формі гаку з застібкою та петлею, що обвивається навколо своєї осі, який відрізняється тим, що петля зачеплена гачкуватим кінцем за нерухомий стрижень, та утворює прямий кут, а цільна сторона петлі утворює вушко, за яке зачіпається застібка. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
