Спосіб розташування електроенергетичної вітроустановки на відвалах кар’єрів та шахт

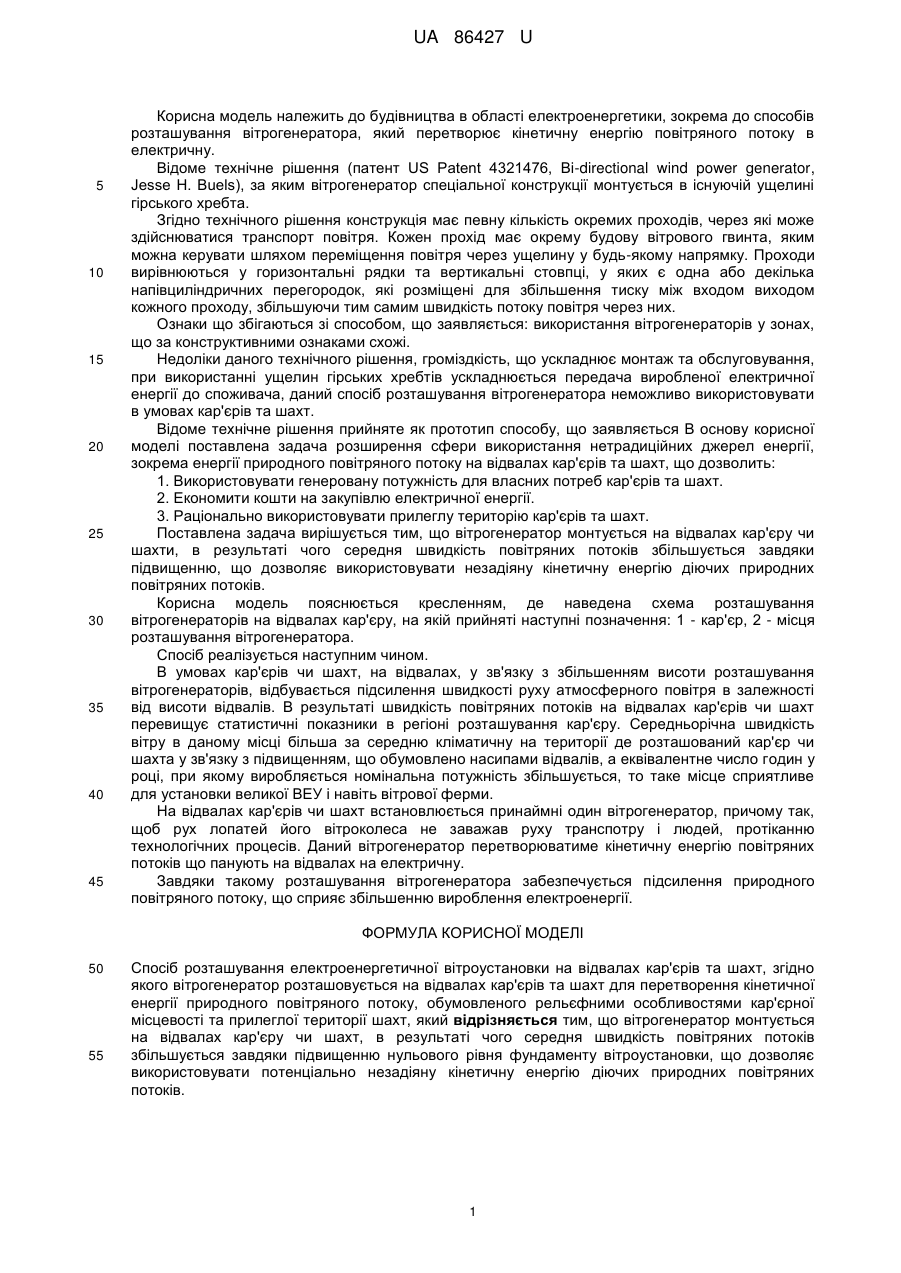

Реферат: Спосіб розташування електроенергетичної вітроустановки на відвалах кар'єрів та шахт, згідно якого вітрогенератор розташовується на відвалах кар'єрів та шахт для перетворення кінетичної енергії природного повітряного потоку, обумовленого рельєфними особливостями кар'єрної місцевості та прилеглої території шахт. Вітрогенератор монтується на відвалах кар'єра чи шахт, в результаті чого середня швидкість повітряних потоків збільшується завдяки підвищенню нульового рівня фундаменту вітроустановки, що дозволяє використовувати потенціально незадіяну кінетичну енергію діючих природних повітряних потоків. UA 86427 U (54) СПОСІБ РОЗТАШУВАННЯ ЕЛЕКТРОЕНЕРГЕТИЧНОЇ ВІТРОУСТАНОВКИ НА ВІДВАЛАХ КАР'ЄРІВ ТА ШАХТ UA 86427 U UA 86427 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва в області електроенергетики, зокрема до способів розташування вітрогенератора, який перетворює кінетичну енергію повітряного потоку в електричну. Відоме технічне рішення (патент US Patent 4321476, Bi-directional wind power generator, Jesse H. Buels), за яким вітрогенератор спеціальної конструкції монтується в існуючій ущелині гірського хребта. Згідно технічного рішення конструкція має певну кількість окремих проходів, через які може здійснюватися транспорт повітря. Кожен прохід має окрему будову вітрового гвинта, яким можна керувати шляхом переміщення повітря через ущелину у будь-якому напрямку. Проходи вирівнюються у горизонтальні рядки та вертикальні стовпці, у яких є одна або декілька напівциліндричних перегородок, які розміщені для збільшення тиску між входом виходом кожного проходу, збільшуючи тим самим швидкість потоку повітря через них. Ознаки що збігаються зі способом, що заявляється: використання вітрогенераторів у зонах, що за конструктивними ознаками схожі. Недоліки даного технічного рішення, громіздкість, що ускладнює монтаж та обслуговування, при використанні ущелин гірських хребтів ускладнюється передача виробленої електричної енергії до споживача, даний спосіб розташування вітрогенератора неможливо використовувати в умовах кар'єрів та шахт. Відоме технічне рішення прийняте як прототип способу, що заявляється В основу корисної моделі поставлена задача розширення сфери використання нетрадиційних джерел енергії, зокрема енергії природного повітряного потоку на відвалах кар'єрів та шахт, що дозволить: 1. Використовувати генеровану потужність для власних потреб кар'єрів та шахт. 2. Економити кошти на закупівлю електричної енергії. 3. Раціонально використовувати прилеглу територію кар'єрів та шахт. Поставлена задача вирішується тим, що вітрогенератор монтується на відвалах кар'єру чи шахти, в результаті чого середня швидкість повітряних потоків збільшується завдяки підвищенню, що дозволяє використовувати незадіяну кінетичну енергію діючих природних повітряних потоків. Корисна модель пояснюється кресленням, де наведена схема розташування вітрогенераторів на відвалах кар'єру, на якій прийняті наступні позначення: 1 - кар'єр, 2 - місця розташування вітрогенератора. Спосіб реалізується наступним чином. В умовах кар'єрів чи шахт, на відвалах, у зв'язку з збільшенням висоти розташування вітрогенераторів, відбувається підсилення швидкості руху атмосферного повітря в залежності від висоти відвалів. В результаті швидкість повітряних потоків на відвалах кар'єрів чи шахт перевищує статистичні показники в регіоні розташування кар'єру. Середньорічна швидкість вітру в даному місці більша за середню кліматичну на території де розташований кар'єр чи шахта у зв'язку з підвищенням, що обумовлено насипами відвалів, а еквівалентне число годин у році, при якому виробляється номінальна потужність збільшується, то таке місце сприятливе для установки великої ВЕУ і навіть вітрової ферми. На відвалах кар'єрів чи шахт встановлюється принаймні один вітрогенератор, причому так, щоб рух лопатей його вітроколеса не заважав руху транспотру і людей, протіканню технологічних процесів. Даний вітрогенератор перетворюватиме кінетичну енергію повітряних потоків що панують на відвалах на електричну. Завдяки такому розташування вітрогенератора забезпечується підсилення природного повітряного потоку, що сприяє збільшенню вироблення електроенергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб розташування електроенергетичної вітроустановки на відвалах кар'єрів та шахт, згідно якого вітрогенератор розташовується на відвалах кар'єрів та шахт для перетворення кінетичної енергії природного повітряного потоку, обумовленого рельєфними особливостями кар'єрної місцевості та прилеглої території шахт, який відрізняється тим, що вітрогенератор монтується на відвалах кар'єру чи шахт, в результаті чого середня швидкість повітряних потоків збільшується завдяки підвищенню нульового рівня фундаменту вітроустановки, що дозволяє використовувати потенціально незадіяну кінетичну енергію діючих природних повітряних потоків. 1 UA 86427 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
