Пристрій для грохочення

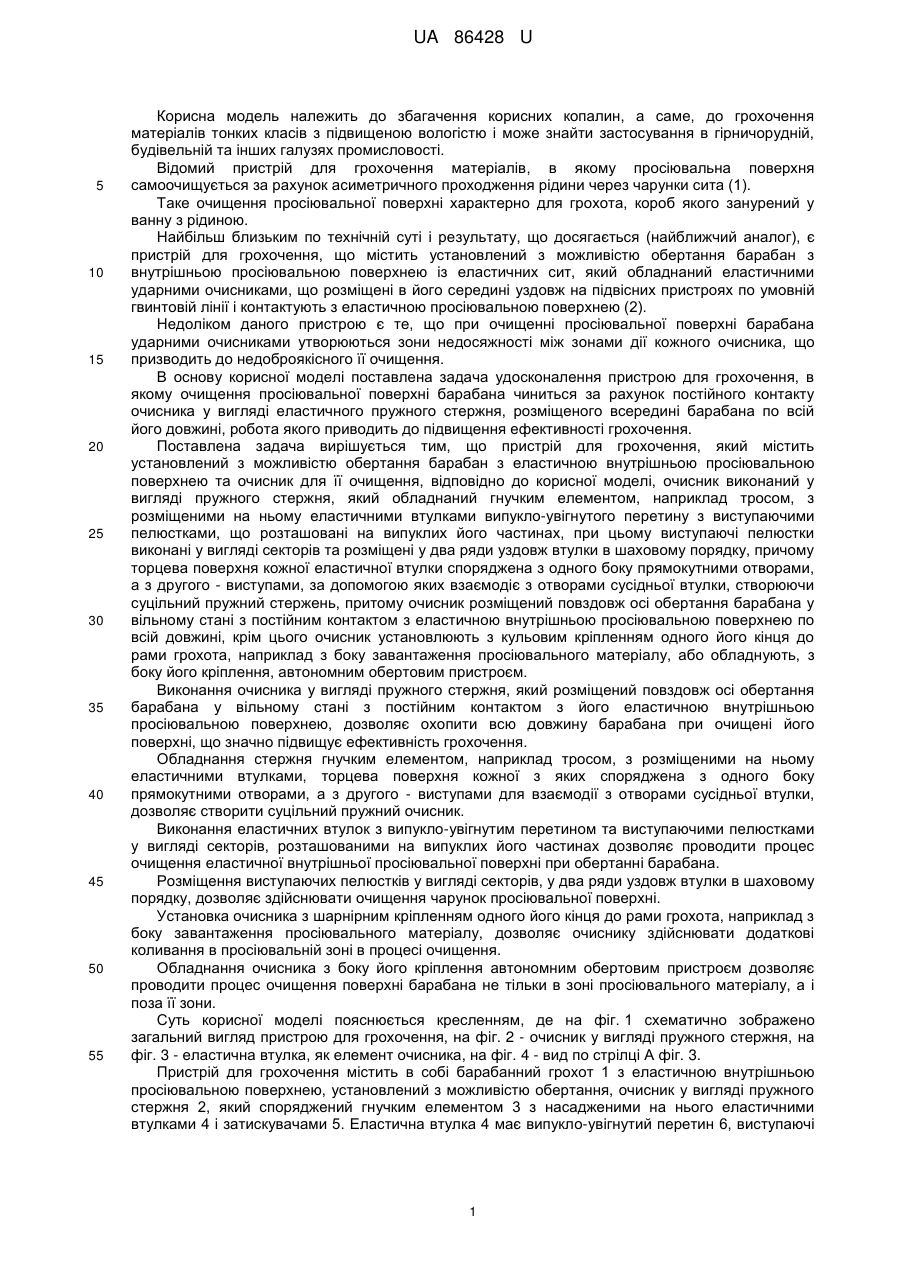

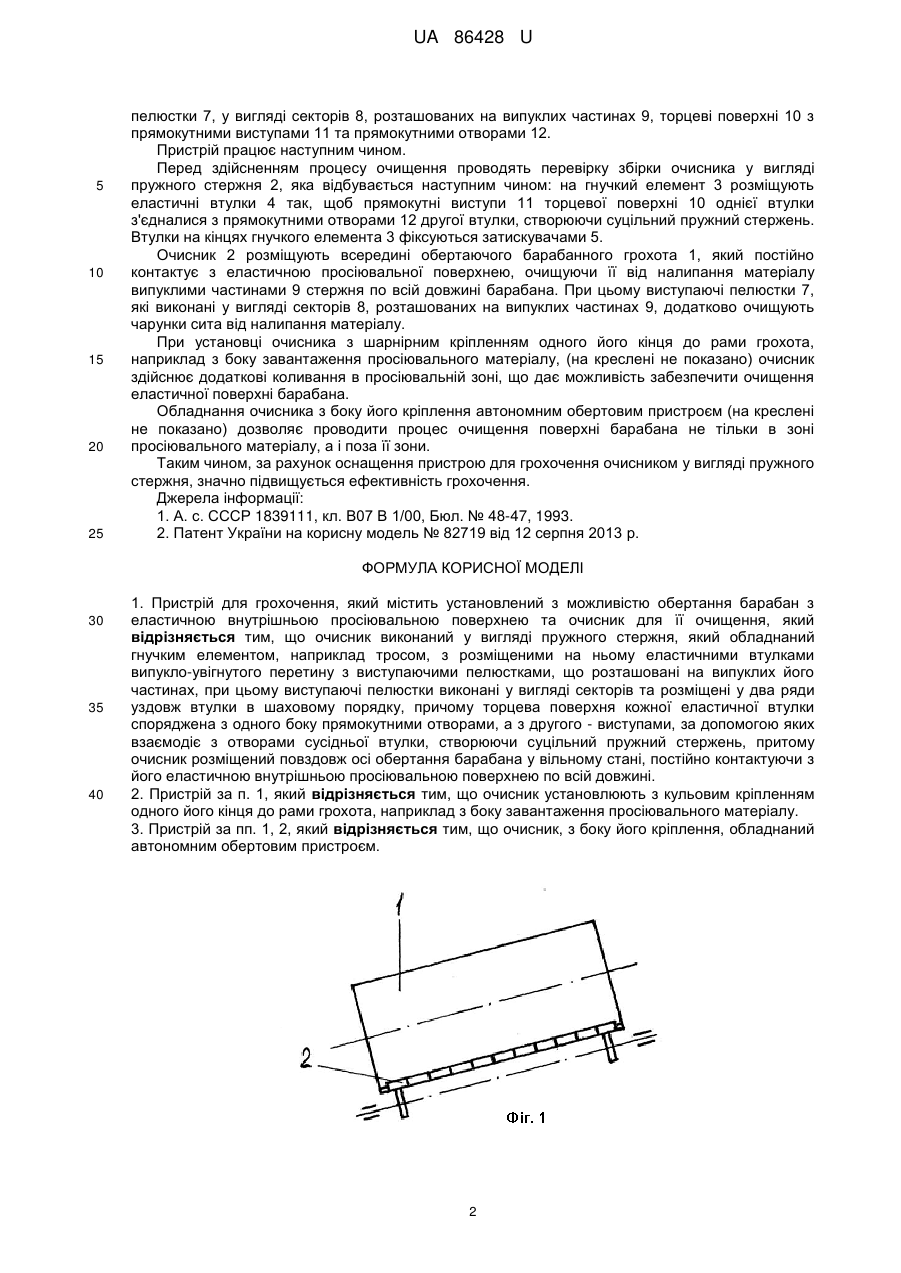

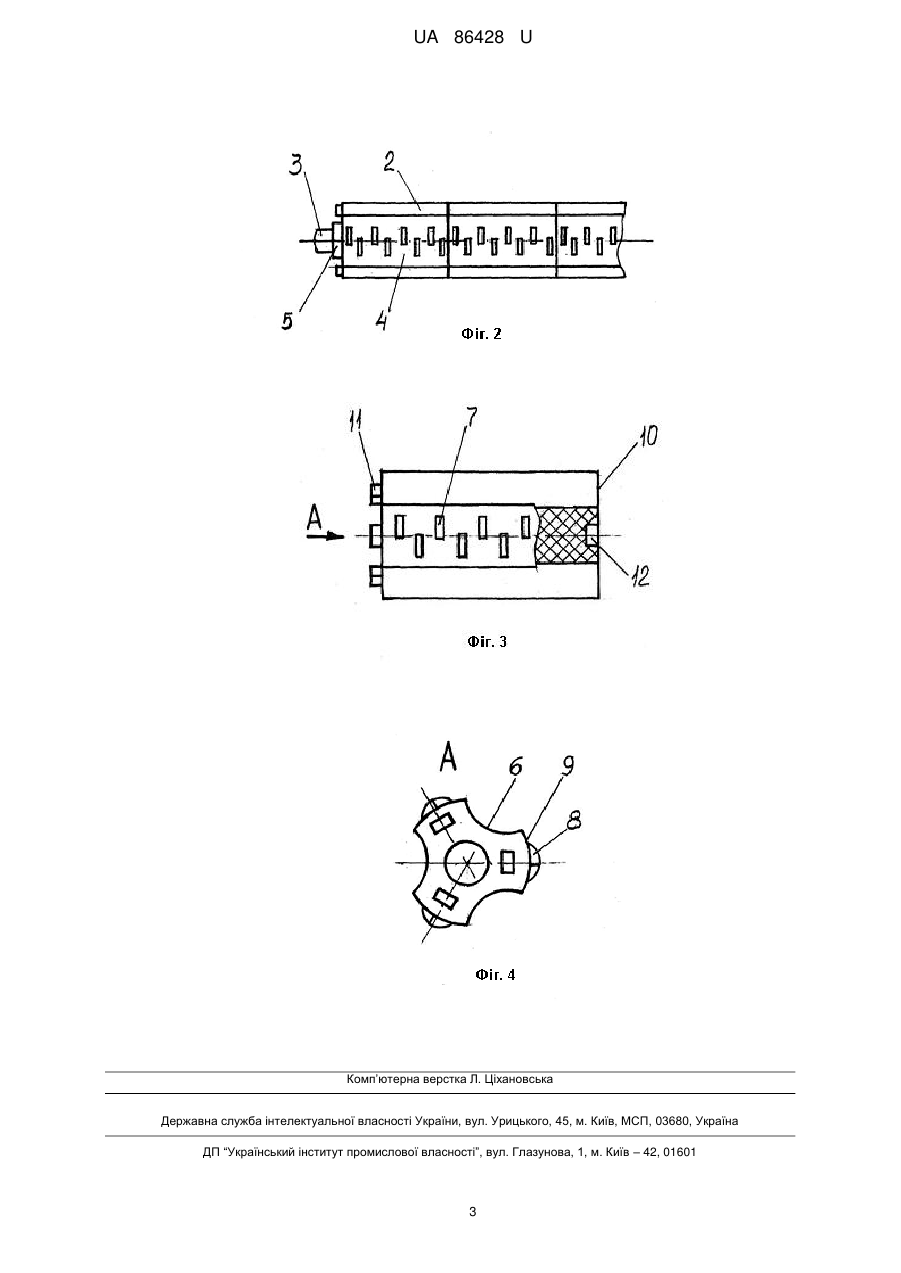

Реферат: Пристрій для грохочення, який містить установлений з можливістю обертання барабан з еластичною внутрішньою просіювальною поверхнею та очисник для її очищення. Очисник виконаний у вигляді пружного стержня, який обладнаний гнучким елементом, наприклад тросом, з розміщеними на ньому еластичними втулками випукло-увігнутого перетину з виступаючими пелюстками, що розташовані на випуклих його частинах, при цьому виступаючі пелюстки виконані у вигляді секторів та розміщені у два ряди уздовж втулки в шаховому порядку, причому торцева поверхня кожної еластичне втулки споряджена з одного боку прямокутними отворами, а з другого - виступами, за допомогою яких взаємодіє з отворами сусідньої втулки, створюючи суцільний пружний стержень, притому очисник розміщений повздовж осі обертання барабана у вільному стані, постійно контактуючи з його еластичною внутрішньою просіювальною поверхнею по всій довжині. UA 86428 U (54) ПРИСТРІЙ ДЛЯ ГРОХОЧЕННЯ UA 86428 U UA 86428 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до збагачення корисних копалин, а саме, до грохочення матеріалів тонких класів з підвищеною вологістю і може знайти застосування в гірничорудній, будівельній та інших галузях промисловості. Відомий пристрій для грохочення матеріалів, в якому просіювальна поверхня самоочищується за рахунок асиметричного проходження рідини через чарунки сита (1). Таке очищення просіювальної поверхні характерно для грохота, короб якого занурений у ванну з рідиною. Найбільш близьким по технічній суті і результату, що досягається (найближчий аналог), є пристрій для грохочення, що містить установлений з можливістю обертання барабан з внутрішньою просіювальною поверхнею із еластичних сит, який обладнаний еластичними ударними очисниками, що розміщені в його середині уздовж на підвісних пристроях по умовній гвинтовій лінії і контактують з еластичною просіювальною поверхнею (2). Недоліком даного пристрою є те, що при очищенні просіювальної поверхні барабана ударними очисниками утворюються зони недосяжності між зонами дії кожного очисника, що призводить до недоброякісного її очищення. В основу корисної моделі поставлена задача удосконалення пристрою для грохочення, в якому очищення просіювальної поверхні барабана чиниться за рахунок постійного контакту очисника у вигляді еластичного пружного стержня, розміщеного всередині барабана по всій його довжині, робота якого приводить до підвищення ефективності грохочення. Поставлена задача вирішується тим, що пристрій для грохочення, який містить установлений з можливістю обертання барабан з еластичною внутрішньою просіювальною поверхнею та очисник для її очищення, відповідно до корисної моделі, очисник виконаний у вигляді пружного стержня, який обладнаний гнучким елементом, наприклад тросом, з розміщеними на ньому еластичними втулками випукло-увігнутого перетину з виступаючими пелюстками, що розташовані на випуклих його частинах, при цьому виступаючі пелюстки виконані у вигляді секторів та розміщені у два ряди уздовж втулки в шаховому порядку, причому торцева поверхня кожної еластичної втулки споряджена з одного боку прямокутними отворами, а з другого - виступами, за допомогою яких взаємодіє з отворами сусідньої втулки, створюючи суцільний пружний стержень, притому очисник розміщений повздовж осі обертання барабана у вільному стані з постійним контактом з еластичною внутрішньою просіювальною поверхнею по всій довжині, крім цього очисник установлюють з кульовим кріпленням одного його кінця до рами грохота, наприклад з боку завантаження просіювального матеріалу, або обладнують, з боку його кріплення, автономним обертовим пристроєм. Виконання очисника у вигляді пружного стержня, який розміщений повздовж осі обертання барабана у вільному стані з постійним контактом з його еластичною внутрішньою просіювальною поверхнею, дозволяє охопити всю довжину барабана при очищені його поверхні, що значно підвищує ефективність грохочення. Обладнання стержня гнучким елементом, наприклад тросом, з розміщеними на ньому еластичними втулками, торцева поверхня кожної з яких споряджена з одного боку прямокутними отворами, а з другого - виступами для взаємодії з отворами сусідньої втулки, дозволяє створити суцільний пружний очисник. Виконання еластичних втулок з випукло-увігнутим перетином та виступаючими пелюстками у вигляді секторів, розташованими на випуклих його частинах дозволяє проводити процес очищення еластичної внутрішньої просіювальної поверхні при обертанні барабана. Розміщення виступаючих пелюстків у вигляді секторів, у два ряди уздовж втулки в шаховому порядку, дозволяє здійснювати очищення чарунок просіювальної поверхні. Установка очисника з шарнірним кріпленням одного його кінця до рами грохота, наприклад з боку завантаження просіювального матеріалу, дозволяє очиснику здійснювати додаткові коливання в просіювальній зоні в процесі очищення. Обладнання очисника з боку його кріплення автономним обертовим пристроєм дозволяє проводити процес очищення поверхні барабана не тільки в зоні просіювального матеріалу, а і поза її зони. Суть корисної моделі пояснюється кресленням, де на фіг. 1 схематично зображено загальний вигляд пристрою для грохочення, на фіг. 2 - очисник у вигляді пружного стержня, на фіг. 3 - еластична втулка, як елемент очисника, на фіг. 4 - вид по стрілці А фіг. 3. Пристрій для грохочення містить в собі барабанний грохот 1 з еластичною внутрішньою просіювальною поверхнею, установлений з можливістю обертання, очисник у вигляді пружного стержня 2, який споряджений гнучким елементом 3 з насадженими на нього еластичними втулками 4 і затискувачами 5. Еластична втулка 4 має випукло-увігнутий перетин 6, виступаючі 1 UA 86428 U 5 10 15 20 25 пелюстки 7, у вигляді секторів 8, розташованих на випуклих частинах 9, торцеві поверхні 10 з прямокутними виступами 11 та прямокутними отворами 12. Пристрій працює наступним чином. Перед здійсненням процесу очищення проводять перевірку збірки очисника у вигляді пружного стержня 2, яка відбувається наступним чином: на гнучкий елемент 3 розміщують еластичні втулки 4 так, щоб прямокутні виступи 11 торцевої поверхні 10 однієї втулки з'єдналися з прямокутними отворами 12 другої втулки, створюючи суцільний пружний стержень. Втулки на кінцях гнучкого елемента 3 фіксуються затискувачами 5. Очисник 2 розміщують всередині обертаючого барабанного грохота 1, який постійно контактує з еластичною просіювальної поверхнею, очищуючи її від налипання матеріалу випуклими частинами 9 стержня по всій довжині барабана. При цьому виступаючі пелюстки 7, які виконані у вигляді секторів 8, розташованих на випуклих частинах 9, додатково очищують чарунки сита від налипання матеріалу. При установці очисника з шарнірним кріпленням одного його кінця до рами грохота, наприклад з боку завантаження просіювального матеріалу, (на креслені не показано) очисник здійснює додаткові коливання в просіювальній зоні, що дає можливість забезпечити очищення еластичної поверхні барабана. Обладнання очисника з боку його кріплення автономним обертовим пристроєм (на креслені не показано) дозволяє проводити процес очищення поверхні барабана не тільки в зоні просіювального матеріалу, а і поза її зони. Таким чином, за рахунок оснащення пристрою для грохочення очисником у вигляді пружного стержня, значно підвищується ефективність грохочення. Джерела інформації: 1. А. с. СССР 1839111, кл. В07 В 1/00, Бюл. № 48-47, 1993. 2. Патент України на корисну модель № 82719 від 12 серпня 2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Пристрій для грохочення, який містить установлений з можливістю обертання барабан з еластичною внутрішньою просіювальною поверхнею та очисник для її очищення, який відрізняється тим, що очисник виконаний у вигляді пружного стержня, який обладнаний гнучким елементом, наприклад тросом, з розміщеними на ньому еластичними втулками випукло-увігнутого перетину з виступаючими пелюстками, що розташовані на випуклих його частинах, при цьому виступаючі пелюстки виконані у вигляді секторів та розміщені у два ряди уздовж втулки в шаховому порядку, причому торцева поверхня кожної еластичної втулки споряджена з одного боку прямокутними отворами, а з другого - виступами, за допомогою яких взаємодіє з отворами сусідньої втулки, створюючи суцільний пружний стержень, притому очисник розміщений повздовж осі обертання барабана у вільному стані, постійно контактуючи з його еластичною внутрішньою просіювальною поверхнею по всій довжині. 2. Пристрій за п. 1, який відрізняється тим, що очисник установлюють з кульовим кріпленням одного його кінця до рами грохота, наприклад з боку завантаження просіювального матеріалу. 3. Пристрій за пп. 1, 2, який відрізняється тим, що очисник, з боку його кріплення, обладнаний автономним обертовим пристроєм. 2 UA 86428 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
