Релейний блок для вибухозахищених електричних апаратів

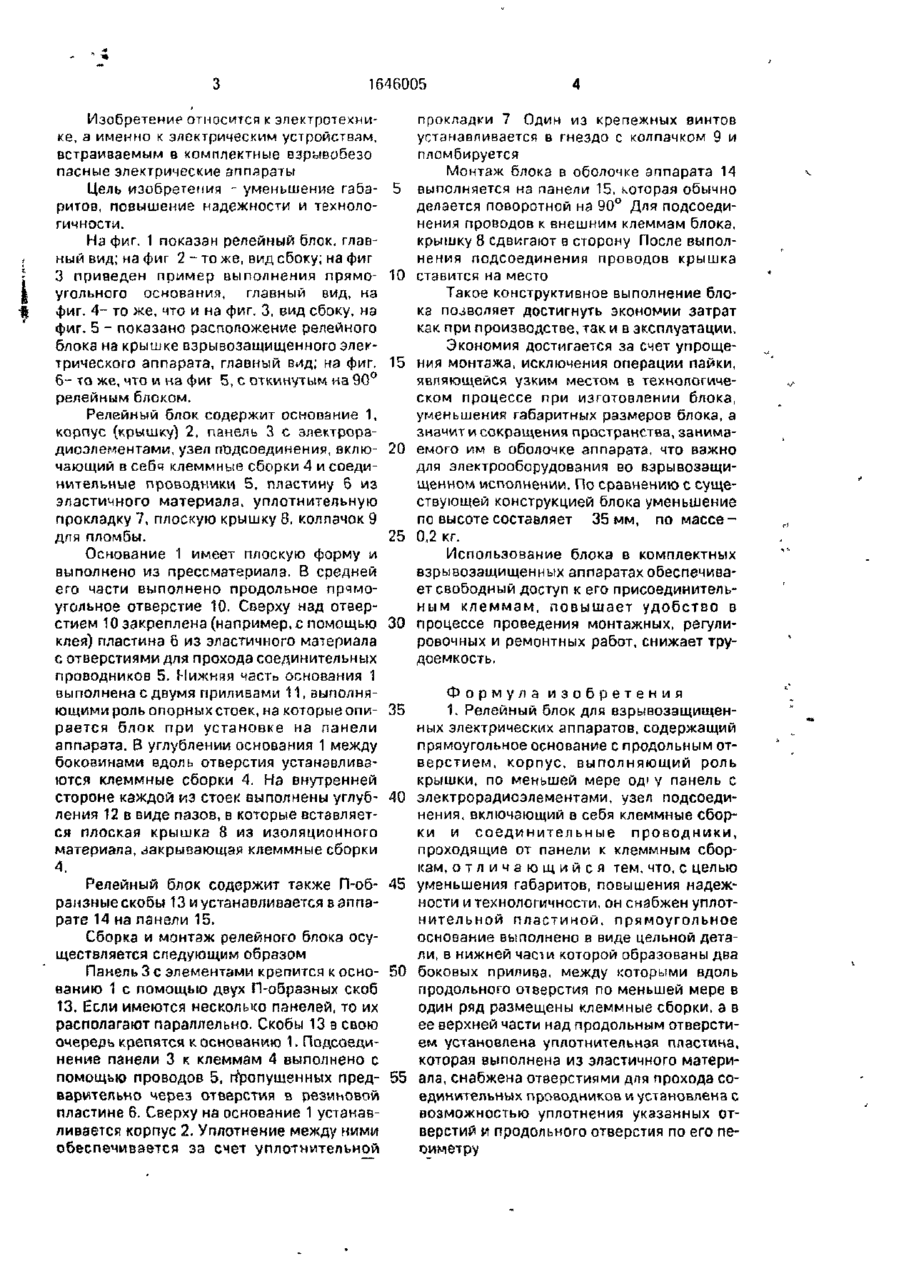

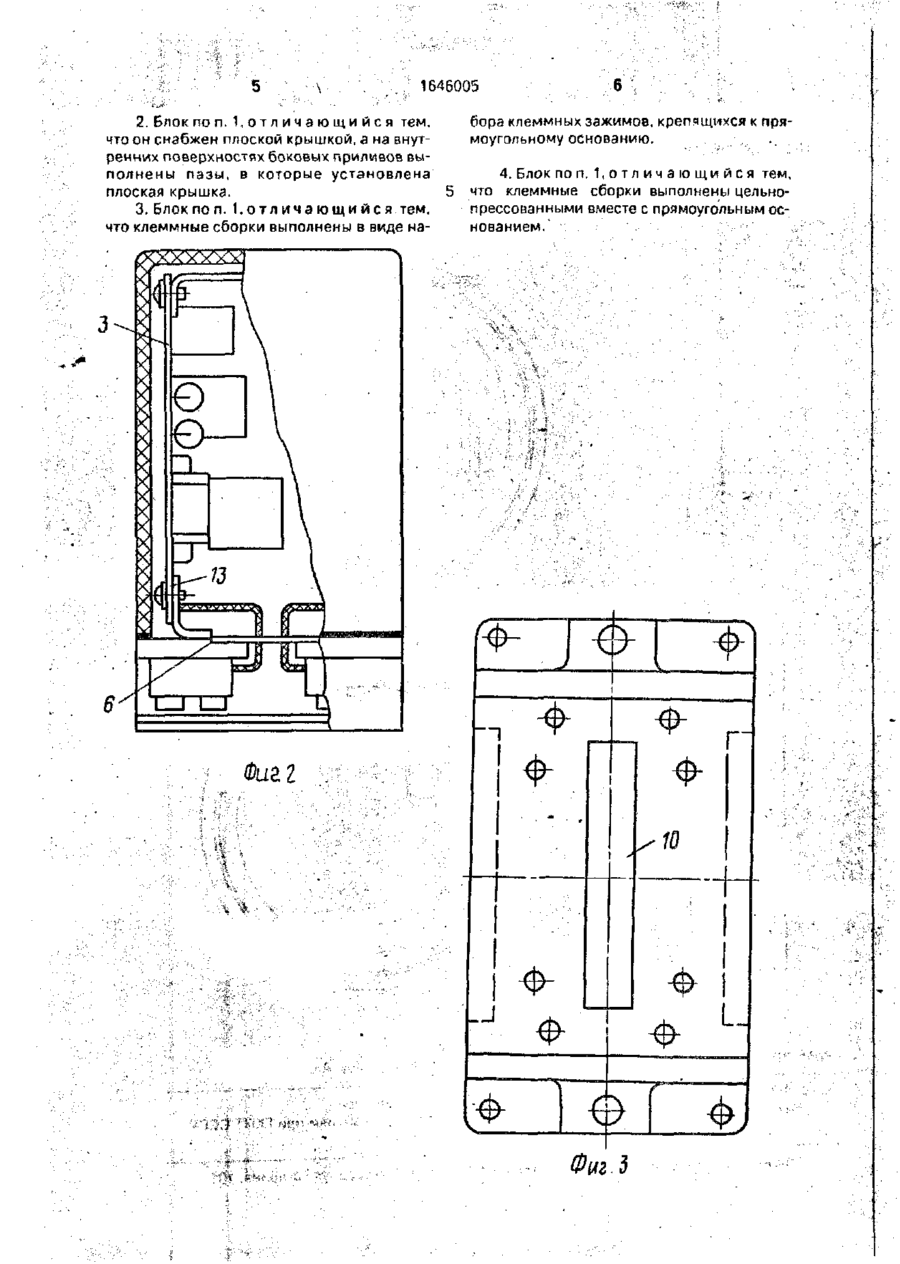

Изобретение относистя к электротехнике. Целью изобретения является уменьшение габаритов, повышение надежности и технологичности Релейный блок содержит прямоугольное основание (ПО) 1 с продольным отверстием, корпус 2, панель 3 с электрорадиоэлементами, узел подсоединения, включающий в себя клсммные сборки (КС) 4 и соединительные провода (СП) 5. ПО 1 выполнено в виде цельной штампованной дегали, в нижней части которой образованы два боковых прилива 11, между которыми размещены КС 4, а в верхней части над продольным отверстием установлена пластина из эластичного материала с отверстиями для прохода СП 5. В приливах 11 выполнены пазы, в которые установлена плоская крышка 8. З з п ф-лы. 6 ил /TJliLTIJlJ L 3 Фиг 1 1646005 Изобретение относится к электротехнике, а именно к электрическим устройствам, встраиваемым в комплектные взрывобезо пзсные электрические аппараты Цель изобретения - уменьшение габа- 5 ритов, повышение надежности и технологичности. На фиг. 1 показан релейный блок, главный вид; на фиг 2 - то же, вид сбоку; на фиг 3 приведен пример выполнения прямо- 10 угольного основания, главный вид, на фиг. 4- то же, что и на фиг. 3, вид сбоку, на фиг. 5 - показано расположение релейного блока на крышке взрывозащищенного электрического аппарата, главный вид; на фиг. 15 6- то же, что и на фиг 5, с откинутым иа 90° релейным блоком. Релейный блок содержит основание 1, корпус (крышку) 2, панель 3 с электрорадиоэлементами, узел подсоединения, вклю- 20 чающий в себя клеммные сборки 4 и соединительные проводники 5, пластину 6 из эластичного материала, уплотнительную прокладку 7, плоскую крышку 8, колпачок 9 для пломбы. 25 Основание 1 имеет плоскую форму и выполнено из прессматериала. В средней его части выполнено продольное прямоугольное отверстие 10. Сверху над отверстием 10 закреплена (например, с помощью 30 клея) пластина 6 из эластичного материала с отверстиями для прохода соединительных проводников 5. Нижняя часто основания 1 выполнена с двумя приливами 11, выполняющими роль опорных стоек, на которые опи- 35 рается блок при установке на панели аппарата. В углублении основания 1 между боковинами вдоль отверстия устанавливаются клеммные сборки А, На внутренней стороне каждой из стоек выполнены углуб- 40 ления 12 в виде пазов, в которые вставляется плоская крышка 8 из изоляционного материала, закрывающая клеммные сборки 4. Релейный блок содержит также П-об- 45 раизные скобы 13 и устанавливается в аппарате 14 на панели 15. Сборка и монтаж релейного блока осуществляется следующим образом Панель 3 с элементами крепится к осно- 50 ванию 1 с помощью двух П-образных скоб 13. Если имеются несколько панелей, то их располагают параллельно, Скобы 13 в свою очерель крепятся к основанию 1. Подсоединение панели 3 к клеммам 4 выполнено с помощью проводов 5, пропущенных пред- 55 вармтельно через отверстия в резиновой пластине 6. Сверху на основание 1 устанавливается корпус 2. Уплотнение между ними обеспечивается за счет уплотнительной прокладки 7 Один из крепежных винтов устанавливается в гнездо с колпачком 9 и пломбируется Монтаж блока в оболочке аппарата 14 выполняется на панели 15, которая обычно делается поворотной на 90° Для подсоединения проводов к внешним клеммам блока, крышку 8 сдвигают в сторону После выполнения подсоединения проводов крышка ставится на место Такое конструктивное выполнение блока позволяет достигнуть экономии затрат как при производстве, так и в эксплуатации. Экономия достигается за счет упрощения монтажа, исключения операции пайки, являющейся узким местом в технологическом процессе при изготовлении блока, уменьшения габаритных размеров блока, а значит и сокращения пространства, занимаемого им в оболочке аппарата, что важно для электрооборудования во взрывозэщищенном исполнении. По сравнению с существующей конструкцией блока уменьшение по высоте составляет 35 мм, по массе 0,2 кг. Использование блока в комплектных взрывозащищенных аппаратах обеспечивает свободный доступ к его присоединительным клеммам, повышает удобство в процессе проведения монтажных, регулировочных и ремонтных работ, снижает трудоемкость. Формула изобретения 1. Релейный блок для взрывозащищенных электрических аппаратов, содержащий прямоугольное основание с продольным отверстием, корпус, выполняющий роль крышки, по меньшей мере оді у панель с электрорадиоэлементами, узел подсоединения, включающий в себя клеммные сборки и соединительные проводники, проходящие от панели к клеммным сборкам, о т л и ч а ю щ и й с я тем, что, с целью уменьшения габаритов, повышения надежности и технологичности, он снабжен уплотнительной пластиной, прямоугольное основание выполнено в виде цельной детали, в нижней части которой образованы два боковых прилива, между которыми вдоль продольного отверстия по меньшей мере в один ряд размещены клеммные сборки, а в ее верхней части над продольным отверстием установлена уплотнительнзя пластина, которая выполнена из эластичного материала, снабжена отверстиями для прохода соединительных проводников и установпена с возможностью уплотнения указанных отверстий и продольного отверстия по его пеоиметру л 1646005 2. БЛОК ПО П. 1 , о т л и ч а ю щ и й с я тем, что он снабжен плоской крышкой, а на внутренних поверхностях боковых приливов выполнены пазы, в которые установлена плоская крышка. 3. Блок по п. 1. о т л и ч а ю щ и й с я тем, что клеммные сборки выполнены в виде на бора клеммных зажимов, крепящихся к прямоугольному основанию. 4. Блок по п. 1 , о т л и ч а ю щ и й с я тем, что клеммные сборки выполнены цельнопрессованными вместе с прямоугольным основанием.' •еГ •"I Фиг 2 L. J Фт.З 1646005 15 o-t + Фиг.4 Редактор Е.Зубиентовэ Заказ (1553 O f + 1__ 4 Фиг.6 Составитель В.С.Коносов Техред М.Моргентал Корректор А.Осауленко Тираж 359 Подписное м Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
