Спосіб визначення непрямолінійності планової проекції осі обертання обертової печі

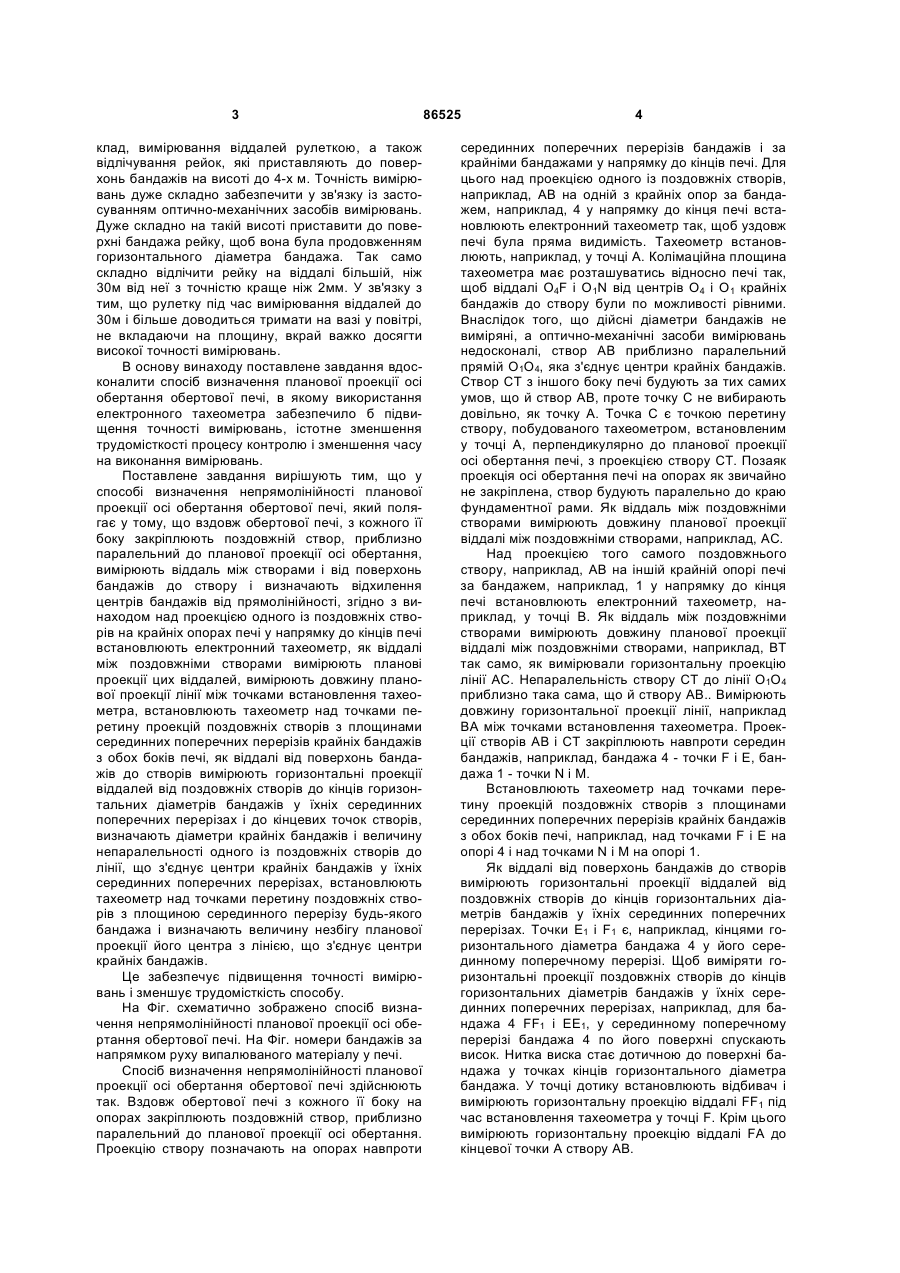

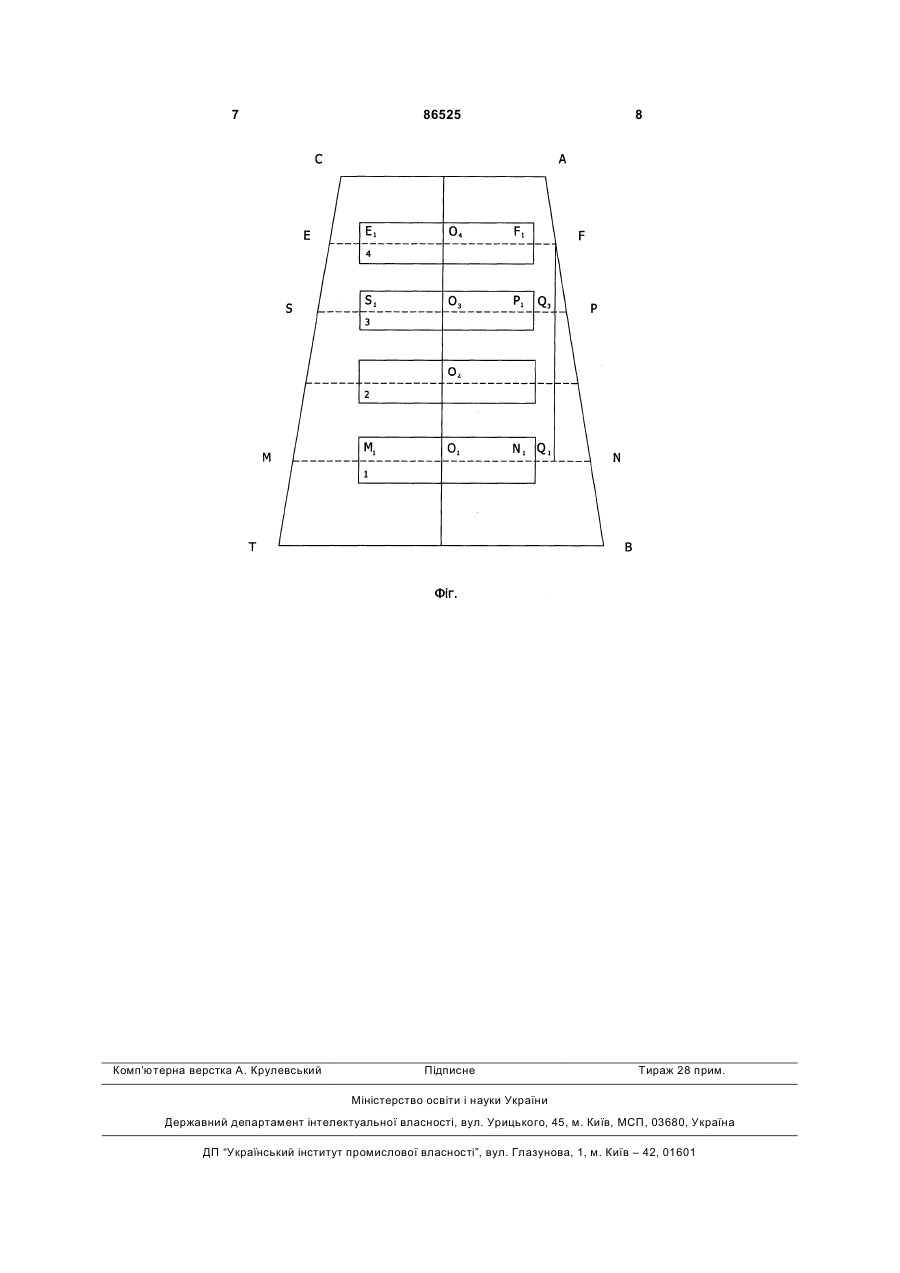

Спосіб визначення непрямолінійності планової проекції осі обертання обертової печі, який полягає у тому, що вздовж обертової печі з кожного її боку на опорах закріплюють поздовжній створ, приблизно паралельний до планової проекції осі обертання, вимірюють віддаль між створами і від поверхонь бандажів до створів і визначають відхилення центрів бандажів від прямолінійності, C2 2 (19) 1 3 клад, вимірювання віддалей рулеткою, а також відлічування рейок, які приставляють до поверхонь бандажів на висоті до 4-х м. Точність вимірювань дуже складно забезпечити у зв'язку із застосуванням оптично-механічних засобів вимірювань. Дуже складно на такій висоті приставити до поверхні бандажа рейку, щоб вона була продовженням горизонтального діаметра бандажа. Так само складно відлічити рейку на віддалі більшій, ніж 30м від неї з точністю краще ніж 2мм. У зв'язку з тим, що рулетку під час вимірювання віддалей до 30м і більше доводиться тримати на вазі у повітрі, не вкладаючи на площину, вкрай важко досягти високої точності вимірювань. В основу винаходу поставлене завдання вдосконалити спосіб визначення планової проекції осі обертання обертової печі, в якому використання електронного тахеометра забезпечило б підвищення точності вимірювань, істотне зменшення трудомісткості процесу контролю і зменшення часу на виконання вимірювань. Поставлене завдання вирішують тим, що у способі визначення непрямолінійності планової проекції осі обертання обертової печі, який полягає у тому, що вздовж обертової печі, з кожного її боку закріплюють поздовжній створ, приблизно паралельний до планової проекції осі обертання, вимірюють віддаль між створами і від поверхонь бандажів до створу і визначають відхилення центрів бандажів від прямолінійності, згідно з винаходом над проекцією одного із поздовжніх створів на крайніх опорах печі у напрямку до кінців печі встановлюють електронний тахеометр, як віддалі між поздовжніми створами вимірюють планові проекції цих віддалей, вимірюють довжину планової проекції лінії між точками встановлення тахеометра, встановлюють тахеометр над точками перетину проекцій поздовжніх створів з площинами серединних поперечних перерізів крайніх бандажів з обох боків печі, як віддалі від поверхонь бандажів до створів вимірюють горизонтальні проекції віддалей від поздовжніх створів до кінців горизонтальних діаметрів бандажів у їхніх серединних поперечних перерізах і до кінцевих точок створів, визначають діаметри крайніх бандажів і величину непаралельності одного із поздовжніх створів до лінії, що з'єднує центри крайніх бандажів у їхніх серединних поперечних перерізах, встановлюють тахеометр над точками перетину поздовжніх створів з площиною серединного перерізу будь-якого бандажа і визначають величину незбігу планової проекції його центра з лінією, що з'єднує центри крайніх бандажів. Це забезпечує підвищення точності вимірювань і зменшує трудомісткість способу. На Фіг. схематично зображено спосіб визначення непрямолінійності планової проекції осі обертання обертової печі. На Фіг. номери бандажів за напрямком руху випалюваного матеріалу у печі. Спосіб визначення непрямолінійності планової проекції осі обертання обертової печі здійснюють так. Вздовж обертової печі з кожного її боку на опорах закріплюють поздовжній створ, приблизно паралельний до планової проекції осі обертання. Проекцію створу позначають на опорах навпроти 86525 4 серединних поперечних перерізів бандажів і за крайніми бандажами у напрямку до кінців печі. Для цього над проекцією одного із поздовжніх створів, наприклад, AB на одній з крайніх опор за бандажем, наприклад, 4 у напрямку до кінця печі встановлюють електронний тахеометр так, щоб уздовж печі була пряма видимість. Тахеометр встановлюють, наприклад, у точці А. Колімаційна площина тахеометра має розташуватись відносно печі так, щоб віддалі O4F і O1N від центрів O4 і O1 крайніх бандажів до створу були по можливості рівними. Внаслідок того, що дійсні діаметри бандажів не виміряні, а оптично-механічні засоби вимірювань недосконалі, створ AB приблизно паралельний прямій О1О4, яка з'єднує центри крайніх бандажів. Створ CT з іншого боку печі будують за тих самих умов, що й створ AB, проте точку C не вибирають довільно, як точку А. Точка C є точкою перетину створу, побудованого тахеометром, встановленим у точці А, перпендикулярно до планової проекції осі обертання печі, з проекцією створу CT. Позаяк проекція осі обертання печі на опорах як звичайно не закріплена, створбудують паралельно до краю фундаментної рами. Як віддаль між поздовжніми створами вимірюють довжину планової проекції віддалі між поздовжніми створами, наприклад, AC. Над проекцією того самого поздовжнього створу, наприклад, AB на іншій крайній опорі печі за бандажем, наприклад, 1 у напрямку до кінця печі встановлюють електронний тахеометр, наприклад, у точці В. Як віддаль між поздовжніми створами вимірюють довжину планової проекції віддалі між поздовжніми створами, наприклад, BT так само, як вимірювали горизонтальну проекцію лінії AC. Непаралельність створу CT до лінії О1О4 приблизно така сама, що й створу AB.. Вимірюють довжину горизонтальної проекції лінії, наприклад BA між точками встановлення тахеометра. Проекції створів AB і CT закріплюють навпроти середин бандажів, наприклад, бандажа 4 - точки F і Е, бандажа 1 - точки N і М. Встановлюють тахеометр над точками перетину проекцій поздовжніх створів з площинами серединних поперечних перерізів крайніх бандажів з обох боків печі, наприклад, над точками F і E на опорі 4 і над точками N і M на опорі 1. Як віддалі від поверхонь бандажів до створів вимірюють горизонтальні проекції віддалей від поздовжніх створів до кінців горизонтальних діаметрів бандажів у їхніх серединних поперечних перерізах. Точки E1 і F1 є, наприклад, кінцями горизонтального діаметра бандажа 4 у його серединному поперечному перерізі. Щоб виміряти горизонтальні проекції поздовжніх створів до кінців горизонтальних діаметрів бандажів у їхніх серединних поперечних перерізах, наприклад, для бандажа 4 FF1 і EE1, у серединному поперечному перерізі бандажа 4 по його поверхні спускають висок. Нитка виска стає дотичною до поверхні бандажа у точках кінців горизонтального діаметра бандажа. У точці дотику встановлюють відбивач і вимірюють горизонтальну проекцію віддалі FF1 під час встановлення тахеометра у точці F. Крім цього вимірюють горизонтальну проекцію віддалі FA до кінцевої точки А створу AB. 5 Встановлюють тахеометр у точці E і як віддалі від поверхні бандажа до створу вимірюють так само горизонтальні проекції віддалей EE1 від поздовжнього створу до кінця горизонтального діаметра E1 і EC до кінцевої точки створу CT. Точки N1 і M1 є кінцями іншого крайнього бандажа 1 у його серединному поперечному перерізі. Щоб виміряти горизонтальні проекції віддалей від поздовжніх створів до кінців горизонтального діаметра у його серединному поперечному перерізі бандажа 1 NN1 і MM1 виконують такі самі дії, що й для вимірювання горизонтальних проекцій віддалей FF1 і EE1 бандажа 4, встановлюючи тахеометр над точками N і M відповідно. Під час встановлення тахеометра над точкою N вимірюють горизонтальну проекцію віддалі NA до кінцевої точки А створу AB. Визначають діаметри крайніх бандажів 4 і 1 D4 і D1 відповідно: 86525 6 крайніх бандажів. Для бандажа 3 такі точки перетину P і S. Встановлюють тахеометр над точками P i S i виконують такі самі вимірювання, що й для бандажів 4 і 1, тобто вимірюють горизонтальні проекції віддалей PP1 і SS1, а також горизонтальні проекції віддалей PF, PA і PN. Визначають діаметр бандажа 3 Визначають непаралельність поздовжнього створу AB до лінії O1O4, що з'єднує центри крайніх бандажів у їхніх серединних поперечних перерізах у площині серединного поперечного перерізу бандажа 3 де NF=PF+PN. Величину незбігу планової проекції центра бандажа 3 з лінією O1O4, що з'єднує центри крайніх бандажів визначають згідно із залежністю Визначають величину непаралельності одного із поздовжніх створів, наприклад, AB, до лінії, що з'єднує центри крайніх бандажів у їхніх серединних поперечних перерізах, наприклад O1O4. У площині серединного перерізу бандажа 1 ця непаралельність становить: Встановлюють тахеометр над точками перетину поздовжніх створів з площиною серединного перерізу будь-якого бандажа, наприклад, 3 і визначають величину незбігу планової проекції його центра, наприклад, O3 з лінією, що з'єднує центри так само визначають відхилення від прямолінійності центра бандажа 2. Для прикладу (Фіг.) вибрана найкоротша з обертових печей - чотириопорна. Довжина створу AB для таких печей може становити навіть 40м. На точність вимірювань на такому агрегаті найістотніше мають позначитися прийнятні допущення. У залежностях (1)...(7), фігурують віддалі, що виміряні у проекції створу AB, хоча це мали б бути ділянки висоти трапеції ACTB. Проте, за сумарної непаралельності створів AB і СД планової проекції осі обертання навіть у 200мм різниця між довжиною створу AB і висотою трапеції становить 0.5мм. Різниця у визначених величинах діаметрів бандажів за таких умов становить соті і тисячні частки міліметра. Те саме стосується вимірювань горизонтальних прокладень у площинах серединних поперечних перерізах бандажів. 7 Комп’ютерна верстка А. Крулевський 86525 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
