Спосіб обробки та висівання рослинного матеріалу та пристрій для його здійснення
Формула / Реферат
1. Спосіб обробки та висівання або висаджування насіння і/або розсади (7) в касеті з принаймні одним місцем (2) для висаджування, у якому в довільній послідовності:
- обробляють насіння і/або розсаду обробною речовиною (6) шляхом поміщення її в місце для висаджування за допомогою обробних вміщувальних засобів (4); і
- поміщають насіння і/або розсаду в місці для висаджування за допомогою вміщувальних засобів (5);
- переміщають в напрямку (А) касету (1) і принаймні один з обробних засобів та вміщувальні засоби одне відносно іншого,
який відрізняється тим, що у ньому
- надають касету, яка має принаймні два місця для висаджування, сформовані заздалегідь незалежно від процесу на наперед визначеній відстані в напрямі (А) відносного переміщення; і
- контролюють обробні засоби та вміщувальні засоби для поміщення принаймні одного зразка насіння і/або розсади і бажаної кількості обробної речовини в наперед визначених місцях для висаджування в лотку на основі принаймні одного з аспектів групи, яка включає: траєкторію поміщення, тривалість поміщення та швидкість переміщення з вміщувальних засобів відносно касети.
2. Спосіб за п. 1, який відрізняється тим, що у ньому додатково безперервно переміщають одне відносно іншого, без зупинок, вміщувальні засоби та касету.
3. Спосіб за пп. 1 або 2, який відрізняється тим, що у ньому додатково переміщають касету відносно вміщувальних засобів.
4. Спосіб за будь-яким з пп. 1, 2 або 3, який відрізняється тим, що обробну речовину вибирають з групи, яка включає: фунгіцид, пестицид, стимулятор росту, мікроорганізм та ін.
5. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що насіння і/або розсаду вибирають з групи, яка включає насіння, сіянці та ін.

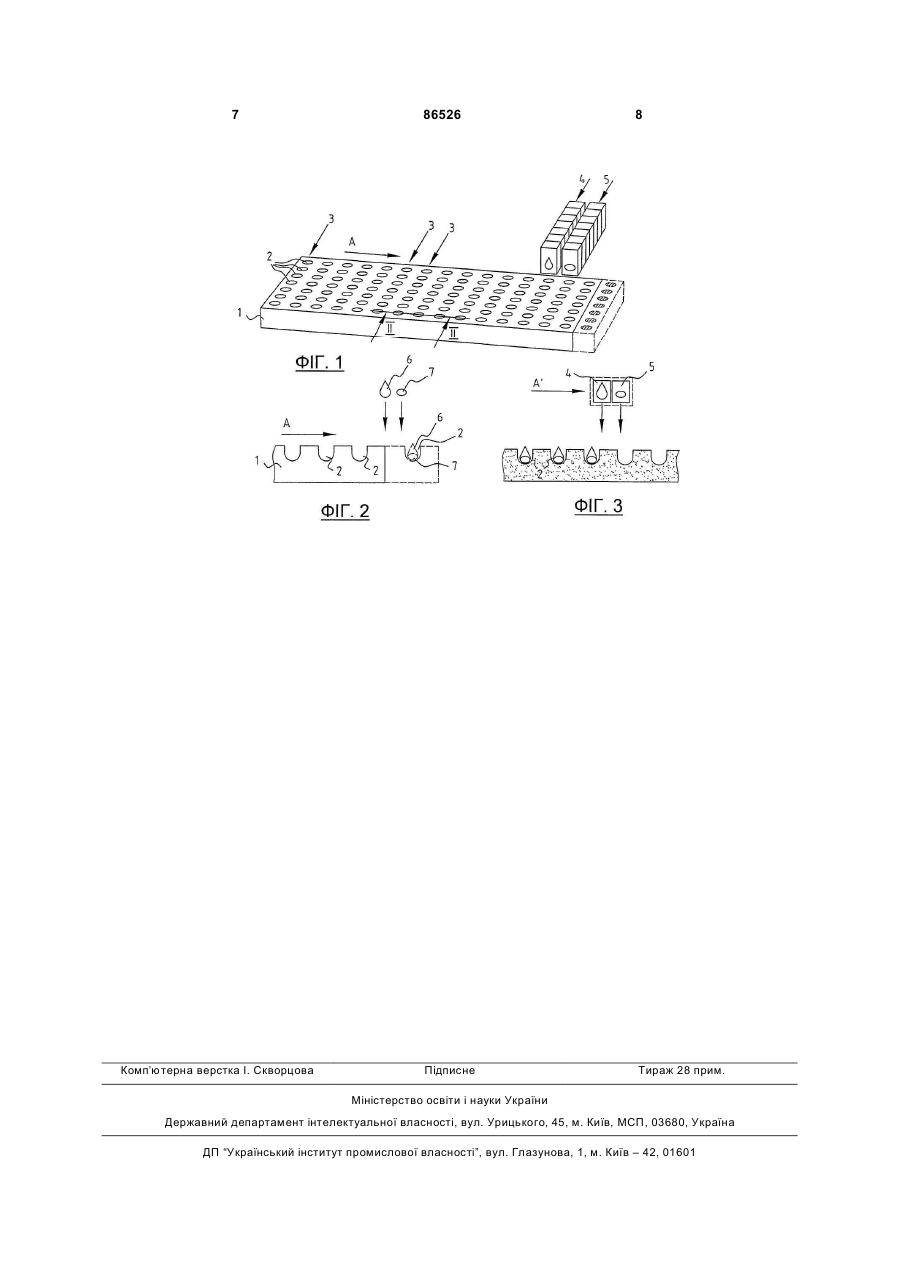

6. Спосіб за принаймні одним із попередніх пунктів, який відрізняється тим, що касета містить пластину з волокнистого матеріалу, такого як волокна кам'яної вати, ґрунт для горщикових культур, волокон кокосу та ін., з рядами (3) місць для висаджування, і у якому вміщувальні засоби і обробні засоби містять по суті подібні ряди.
7. Спосіб за принаймні одним із попередніх пунктів, який відрізняється тим, що ряди місць для висаджування орієнтовані впоперек відносно напряму руху (А) з рядами вміщувальних елементів (5) та обробних елементів (4), які приводять в дію контрольним блоком для одночасного поміщення певної кількості насіння і/або розсади та бажаної кількості обробної речовини згідно з кількістю місць для висаджування в кожному з рядів.
8. Пристрій для обробки і висівання або висаджування насіння і/або розсади в принаймні одній касеті з принаймні одним місцем для висаджування, який має:
- обробні засоби (4) для обробки насіння і/або розсади обробною речовиною (6) шляхом поміщення її в місце для висаджування; і
- вміщувальні засоби (5) для поміщення насіння і/або розсади (7) в місцях для висаджування;
- транспортувальні засоби для відносного переміщення касети (1) і принаймні одного з обробних засобів та вміщувальних засобів одне відносно іншого, який відрізняється тим, що
- касета має принаймні два місця для висаджування, заздалегідь сформовані незалежно одне від іншого на наперед визначеній відстані в напрямі (А) відносного переміщення; і
- контрольний блок для обробних засобів і вміщувальних засобів для поміщення принаймні одного зразка насіння і/або розсади та бажаної кількості обробної речовини у наперед визначених місцях для висаджування в лотку на основі принаймні одного з аспектів групи, яка включає: траєкторію поміщення, тривалість поміщення та швидкість переміщення з вміщувальних засобів відносно касети.
9. Пристрій за п. 8, який відрізняється тим, що він додатково містить засоби для виконання етапу у способі за принаймні одним із пп. 2-7.

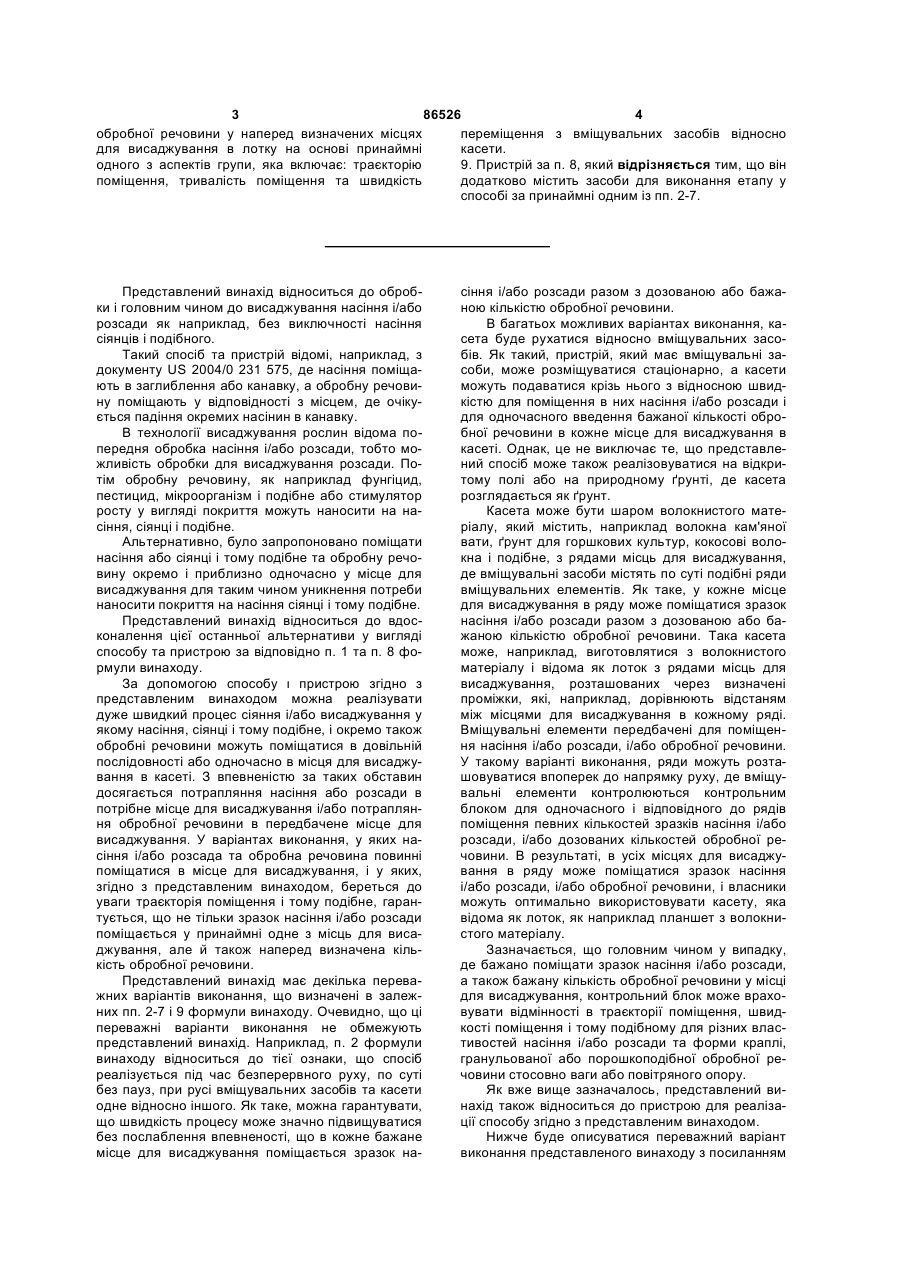

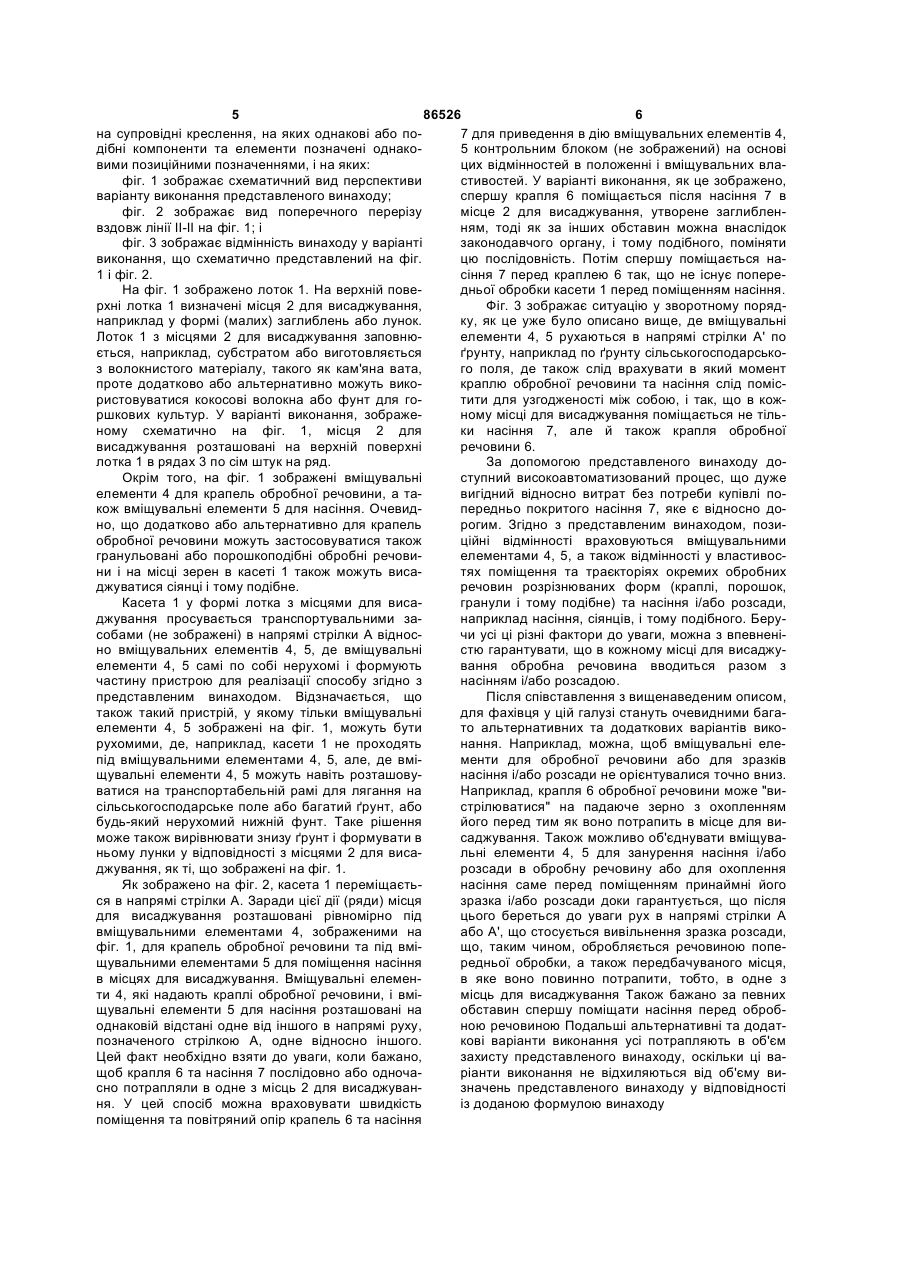

Текст
1. Спосіб обробки та висівання або висаджування насіння і/або розсади (7) в касеті з принаймні одним місцем (2) для висаджування, у якому в довільній послідовності: - обробляють насіння і/або розсаду обробною речовиною (6) шляхом поміщення її в місце для висаджування за допомогою обробних вміщувальних засобів (4); і - поміщають насіння і/або розсаду в місці для висаджування за допомогою вміщувальних засобів (5); - переміщають в напрямку (А) касету (1) і принаймні один з обробних засобів та вміщувальні засоби одне відносно іншого, який відрізняється тим, що у ньому - надають касету, яка має принаймні два місця для висаджування, сформовані заздалегідь незалежно від процесу на наперед визначеній відстані в напрямі (А) відносного переміщення; і - контролюють обробні засоби та вміщувальні засоби для поміщення принаймні одного зразка насіння і/або розсади і бажаної кількості обробної речовини в наперед визначених місцях для висаджування в лотку на основі принаймні одного з аспектів групи, яка включає: траєкторію поміщення, тривалість поміщення та швидкість переміщення з вміщувальних засобів відносно касети. 2. Спосіб за п. 1, який відрізняється тим, що у ньому додатково безперервно переміщають одне відносно іншого, без зупинок, вміщувальні засоби та касету. 2 (19) 1 3 86526 4 обробної речовини у наперед визначених місцях переміщення з вміщувальних засобів відносно для висаджування в лотку на основі принаймні касети. одного з аспектів групи, яка включає: траєкторію 9. Пристрій за п. 8, який відрізняється тим, що він поміщення, тривалість поміщення та швидкість додатково містить засоби для виконання етапу у способі за принаймні одним із пп. 2-7. Представлений винахід відноситься до обробки і головним чином до висаджування насіння і/або розсади як наприклад, без виключності насіння сіянців і подібного. Такий спосіб та пристрій відомі, наприклад, з документу US 2004/0 231 575, де насіння поміщають в заглиблення або канавку, а обробну речовину поміщають у відповідності з місцем, де очікується падіння окремих насінин в канавку. В технології висаджування рослин відома попередня обробка насіння і/або розсади, тобто можливість обробки для висаджування розсади. Потім обробну речовину, як наприклад фунгіцид, пестицид, мікроорганізм і подібне або стимулятор росту у вигляді покриття можуть наносити на насіння, сіянці і подібне. Альтернативно, було запропоновано поміщати насіння або сіянці і тому подібне та обробну речовину окремо і приблизно одночасно у місце для висаджування для таким чином уникнення потреби наносити покриття на насіння сіянці і тому подібне. Представлений винахід відноситься до вдосконалення цієї останньої альтернативи у вигляді способу та пристрою за відповідно п. 1 та п. 8 формули винаходу. За допомогою способу ι пристрою згідно з представленим винаходом можна реалізувати дуже швидкий процес сіяння і/або висаджування у якому насіння, сіянці і тому подібне, і окремо також обробні речовини можуть поміщатися в довільній послідовності або одночасно в місця для висаджування в касеті. З впевненістю за таких обставин досягається потрапляння насіння або розсади в потрібне місце для висаджування і/або потрапляння обробної речовини в передбачене місце для висаджування. У варіантах виконання, у яких насіння і/або розсада та обробна речовина повинні поміщатися в місце для висаджування, і у яких, згідно з представленим винаходом, береться до уваги траєкторія поміщення і тому подібне, гарантується, що не тільки зразок насіння і/або розсади поміщається у принаймні одне з місць для висаджування, але й також наперед визначена кількість обробної речовини. Представлений винахід має декілька переважних варіантів виконання, що визначені в залежних пп. 2-7 і 9 формули винаходу. Очевидно, що ці переважні варіанти виконання не обмежують представлений винахід. Наприклад, п. 2 формули винаходу відноситься до тієї ознаки, що спосіб реалізується під час безперервного руху, по суті без пауз, при русі вміщувальних засобів та касети одне відносно іншого. Як таке, можна гарантувати, що швидкість процесу може значно підвищуватися без послаблення впевненості, що в кожне бажане місце для висаджування поміщається зразок на сіння і/або розсади разом з дозованою або бажаною кількістю обробної речовини. В багатьох можливих варіантах виконання, касета буде рухатися відносно вміщувальних засобів. Як такий, пристрій, який має вміщувальні засоби, може розміщуватися стаціонарно, а касети можуть подаватися крізь нього з відносною швидкістю для поміщення в них насіння і/або розсади і для одночасного введення бажаної кількості обробної речовини в кожне місце для висаджування в касеті. Однак, це не виключає те, що представлений спосіб може також реалізовуватися на відкритому полі або на природному ґрунті, де касета розглядається як ґрунт. Касета може бути шаром волокнистого матеріалу, який містить, наприклад волокна кам'яної вати, ґрунт для горшкових культур, кокосові волокна і подібне, з рядами місць для висаджування, де вміщувальні засоби містять по суті подібні ряди вміщувальних елементів. Як таке, у кожне місце для висаджування в ряду може поміщатися зразок насіння і/або розсади разом з дозованою або бажаною кількістю обробної речовини. Така касета може, наприклад, виготовлятися з волокнистого матеріалу і відома як лоток з рядами місць для висаджування, розташованих через визначені проміжки, які, наприклад, дорівнюють відстаням між місцями для висаджування в кожному ряді. Вміщувальні елементи передбачені для поміщення насіння і/або розсади, і/або обробної речовини. У такому варіанті виконання, ряди можуть розташовуватися впоперек до напрямку руху, де вміщувальні елементи контролюються контрольним блоком для одночасного і відповідного до рядів поміщення певних кількостей зразків насіння і/або розсади, і/або дозованих кількостей обробної речовини. В результаті, в усіх місцях для висаджування в ряду може поміщатися зразок насіння і/або розсади, і/або обробної речовини, і власники можуть оптимально використовувати касету, яка відома як лоток, як наприклад планшет з волокнистого матеріалу. Зазначається, що головним чином у випадку, де бажано поміщати зразок насіння і/або розсади, а також бажану кількість обробної речовини у місці для висаджування, контрольний блок може враховувати відмінності в траєкторії поміщення, швидкості поміщення і тому подібному для різних властивостей насіння і/або розсади та форми краплі, гранульованої або порошкоподібної обробної речовини стосовно ваги або повітряного опору. Як вже вище зазначалось, представлений винахід також відноситься до пристрою для реалізації способу згідно з представленим винаходом. Нижче буде описуватися переважний варіант виконання представленого винаходу з посиланням 5 86526 6 на супровідні креслення, на яких однакові або по7 для приведення в дію вміщувальних елементів 4, дібні компоненти та елементи позначені однако5 контрольним блоком (не зображений) на основі вими позиційними позначеннями, і на яких: цих відмінностей в положенні і вміщувальних влафіг. 1 зображає схематичний вид перспективи стивостей. У варіанті виконання, як це зображено, варіанту виконання представленого винаходу; спершу крапля 6 поміщається після насіння 7 в фіг. 2 зображає вид поперечного перерізу місце 2 для висаджування, утворене заглибленвздовж лінії ІІ-ІІ на фіг. 1; і ням, тоді як за інших обставин можна внаслідок фіг. 3 зображає відмінність винаходу у варіанті законодавчого органу, і тому подібного, поміняти виконання, що схематично представлений на фіг. цю послідовність. Потім спершу поміщається на1 і фіг. 2. сіння 7 перед краплею 6 так, що не існує попереНа фіг. 1 зображено лоток 1. На верхній поведньої обробки касети 1 перед поміщенням насіння. рхні лотка 1 визначені місця 2 для висаджування, Фіг. 3 зображає ситуацію у зворотному поряднаприклад у формі (малих) заглиблень або лунок. ку, як це уже було описано вище, де вміщувальні Лоток 1 з місцями 2 для висаджування заповнюелементи 4, 5 рухаються в напрямі стрілки А' по ється, наприклад, субстратом або виготовляється ґрунту, наприклад по ґрунту сільськогосподарськоз волокнистого матеріалу, такого як кам'яна вата, го поля, де також слід врахувати в який момент проте додатково або альтернативно можуть викокраплю обробної речовини та насіння слід помісристовуватися кокосові волокна або фунт для готити для узгодженості між собою, і так, що в кожршкових культур. У варіанті виконання, зображеному місці для висаджування поміщається не тільному схематично на фіг. 1, місця 2 для ки насіння 7, але й також крапля обробної висаджування розташовані на верхній поверхні речовини 6. лотка 1 в рядах 3 по сім штук на ряд. За допомогою представленого винаходу доОкрім того, на фіг. 1 зображені вміщувальні ступний високоавтоматизований процес, що дуже елементи 4 для крапель обробної речовини, а тавигідний відносно витрат без потреби купівлі покож вміщувальні елементи 5 для насіння. Очевидпередньо покритого насіння 7, яке є відносно доно, що додатково або альтернативно для крапель рогим. Згідно з представленим винаходом, позиобробної речовини можуть застосовуватися також ційні відмінності враховуються вміщувальними гранульовані або порошкоподібні обробні речовиелементами 4, 5, а також відмінності у властивосни і на місці зерен в касеті 1 також можуть висатях поміщення та траєкторіях окремих обробних джуватися сіянці і тому подібне. речовин розрізнюваних форм (краплі, порошок, Касета 1 у формі лотка з місцями для висагранули і тому подібне) та насіння і/або розсади, джування просувається транспортувальними занаприклад насіння, сіянців, і тому подібного. Берусобами (не зображені) в напрямі стрілки А відносчи усі ці різні фактори до уваги, можна з впевненіно вміщувальних елементів 4, 5, де вміщувальні стю гарантувати, що в кожному місці для висаджуелементи 4, 5 самі по собі нерухомі і формують вання обробна речовина вводиться разом з частину пристрою для реалізації способу згідно з насінням і/або розсадою. представленим винаходом. Відзначається, що Після співставлення з вищенаведеним описом, також такий пристрій, у якому тільки вміщувальні для фахівця у цій галузі стануть очевидними багаелементи 4, 5 зображені на фіг. 1, можуть бути то альтернативних та додаткових варіантів викорухомими, де, наприклад, касети 1 не проходять нання. Наприклад, можна, щоб вміщувальні елепід вміщувальними елементами 4, 5, але, де вміменти для обробної речовини або для зразків щувальні елементи 4, 5 можуть навіть розташовунасіння і/або розсади не орієнтувалися точно вниз. ватися на транспортабельній рамі для лягання на Наприклад, крапля 6 обробної речовини може "висільськогосподарське поле або багатий ґрунт, або стрілюватися" на падаюче зерно з охопленням будь-який нерухомий нижній фунт. Таке рішення його перед тим як воно потрапить в місце для виможе також вирівнювати знизу ґрунт і формувати в саджування. Також можливо об'єднувати вміщуваньому лунки у відповідності з місцями 2 для висальні елементи 4, 5 для занурення насіння і/або джування, як ті, що зображені на фіг. 1. розсади в обробну речовину або для охоплення Як зображено на фіг. 2, касета 1 переміщаєтьнасіння саме перед поміщенням принаймні його ся в напрямі стрілки А. Заради цієї дії (ряди) місця зразка і/або розсади доки гарантується, що після для висаджування розташовані рівномірно під цього береться до уваги рух в напрямі стрілки А вміщувальними елементами 4, зображеними на або А', що стосується вивільнення зразка розсади, фіг. 1, для крапель обробної речовини та під вміщо, таким чином, обробляється речовиною попещувальними елементами 5 для поміщення насіння редньої обробки, а також передбачуваного місця, в місцях для висаджування. Вміщувальні елеменв яке воно повинно потрапити, тобто, в одне з ти 4, які надають краплі обробної речовини, і вмімісць для висаджування Також бажано за певних щувальні елементи 5 для насіння розташовані на обставин спершу поміщати насіння перед обрободнаковій відстані одне від іншого в напрямі руху, ною речовиною Подальші альтернативні та додатпозначеного стрілкою А, одне відносно іншого. кові варіанти виконання усі потрапляють в об'єм Цей факт необхідно взяти до уваги, коли бажано, захисту представленого винаходу, оскільки ці ващоб крапля 6 та насіння 7 послідовно або одночаріанти виконання не відхиляються від об'єму висно потрапляли в одне з місць 2 для висаджуванзначень представленого винаходу у відповідності ня. У цей спосіб можна враховувати швидкість із доданою формулою винаходу поміщення та повітряний опір крапель 6 та насіння 7 Комп’ютерна верстка І. Скворцова 86526 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and device for treating and sowing plantable material
Автори англійськоюMulder Jan Albert
Назва патенту російськоюСпособ обработки и высева растительного материала и устройство для его осуществления
Автори російськоюМюльдер Ян Альберт
