Опора обертової печі
Формула / Реферат
1. Роликоопора обертової печі, яка включає раму з роликами і передає навантаження від корпусу печі на фундамент через пневмоподушки і шарнір упора, яка відрізняється тим, що вона виконана однороликовою з роміщенням ролика на рамі таким чином, що зона контакту між бандажем і роликом і зона контакту шарового упору між фундаментом і рамою розміщені по різні боки від вертикальної площини, яка проходить через повздовжню вісь корпусу печі.
2. Роликоопора за п.1, яка відрізняється тим, що кут між площиною, яка проходить через вісь ролика і повздовжню вісь корпусу печі, і вертикальною площиною, яка проходить через повздовжню вісь корпусу печі, дорівнює більше 2 градусів в бік обертання бандажа обертової печі.
Текст

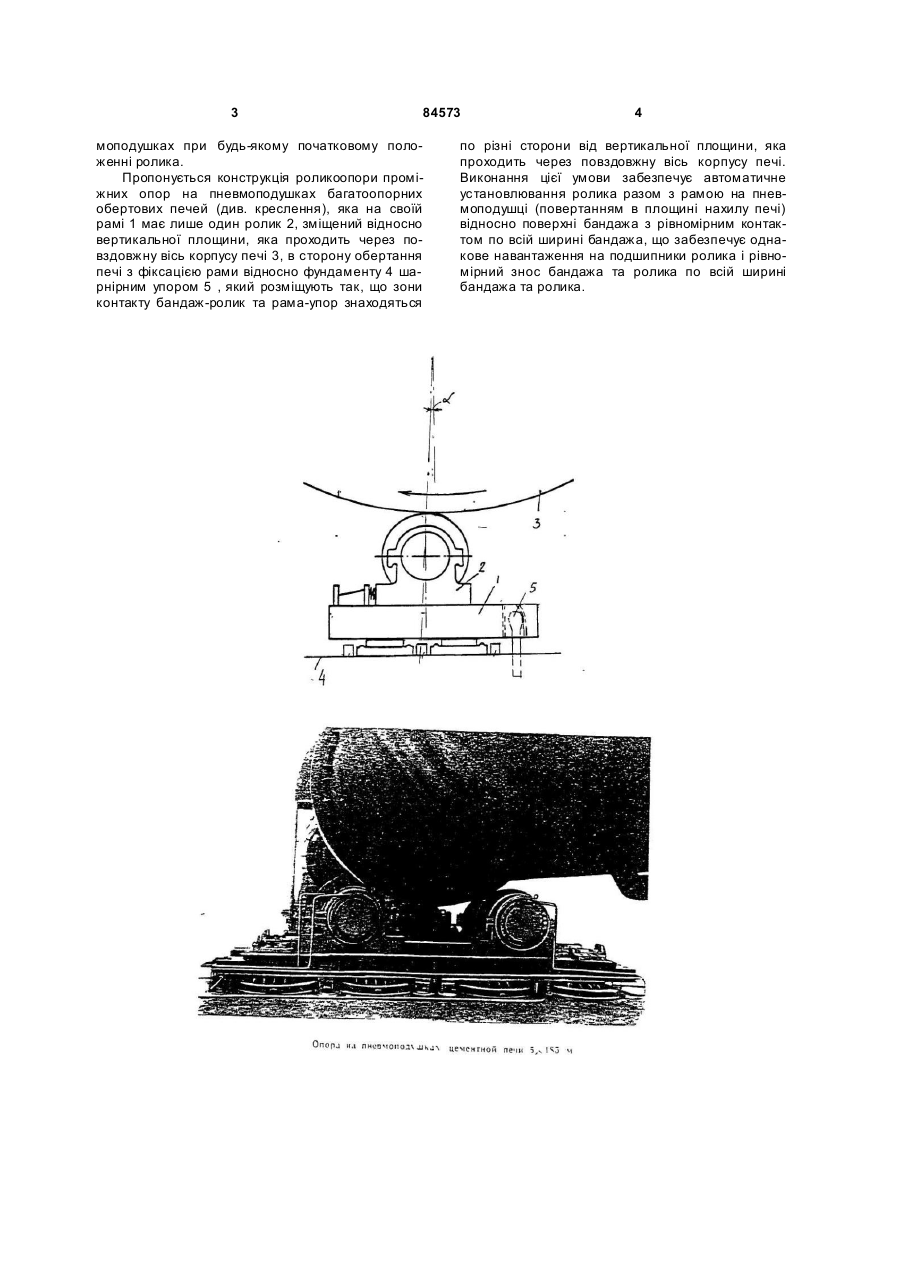

1. Роликоопора обертової печі, яка включає раму з роликами і передає навантаження від кор 3 84573 моподушках при будь-якому початковому положенні ролика. Пропонується конструкція роликоопори проміжних опор на пневмоподушках багатоопорних обертових печей (див. креслення), яка на своїй рамі 1 має лише один ролик 2, зміщений відносно вертикальної площини, яка проходить через повздовжну вісь корпусу печі 3, в сторону обертання печі з фіксацією рами відносно фундаменту 4 шарнірним упором 5 , який розміщують так, що зони контакту бандаж-ролик та рама-упор знаходяться 4 по різні сторони від вертикальної площини, яка проходить через повздовжну вісь корпусу печі. Виконання цієї умови забезпечує автоматичне установлювання ролика разом з рамою на пневмоподушці (повертанням в площині нахилу печі) відносно поверхні бандажа з рівномірним контактом по всій ширині бандажа, що забезпечує однакове навантаження на подшипники ролика і рівномірний знос бандажа та ролика по всій ширині бандажа та ролика. 5 Комп’ютерна в ерстка Л. Купенко 84573 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport of rotary furnace
Автори англійськоюBiletskyi Semen Mykhailovych
Назва патенту російськоюОпора вращающейся печи
Автори російськоюБилецкий Семен Михайлович
МПК / Мітки
МПК: F27B 7/22
Код посилання
<a href="https://ua.patents.su/3-84573-opora-obertovo-pechi.html" target="_blank" rel="follow" title="База патентів України">Опора обертової печі</a>
