Пристрій пошуку закладного пристрою за допомогою акустичної локації

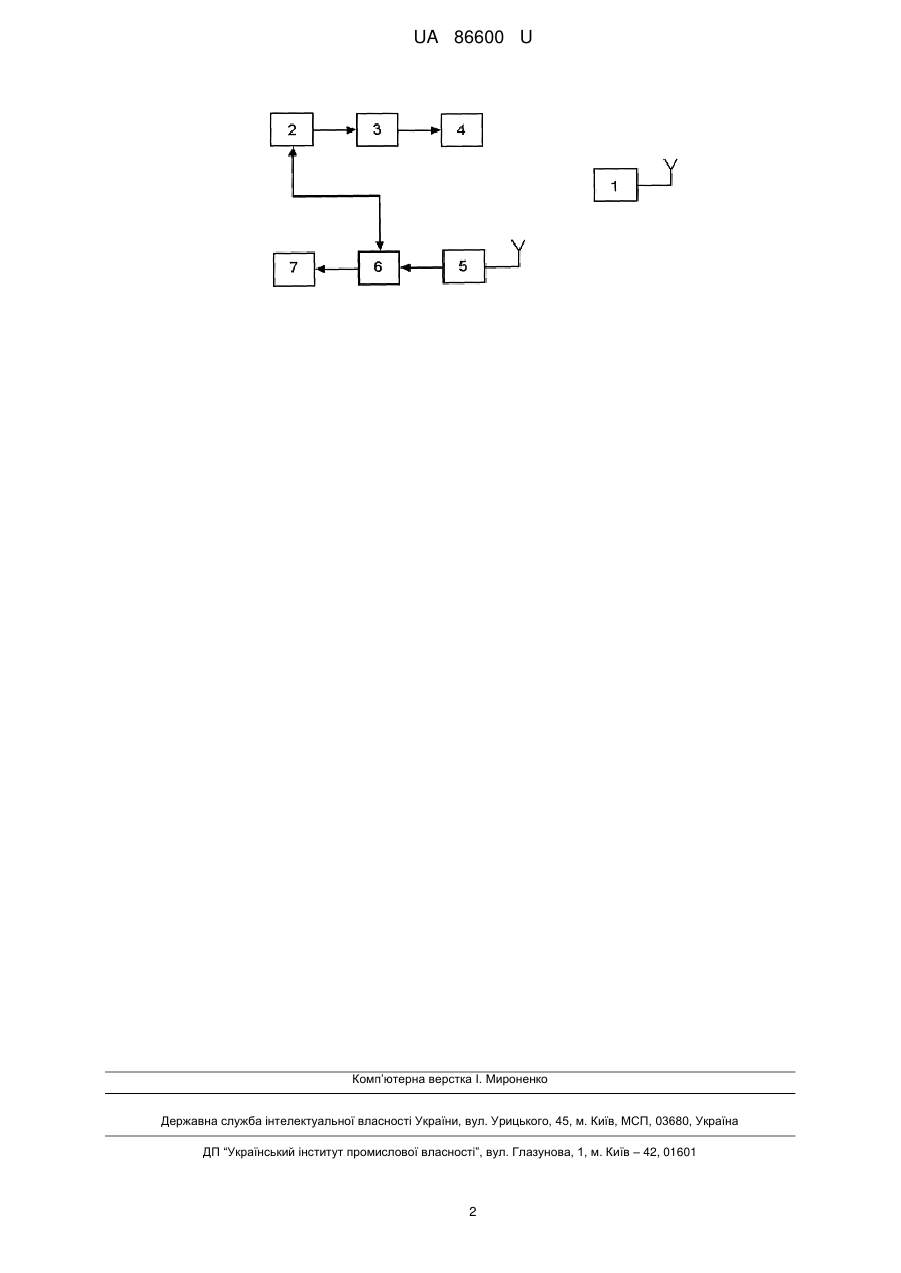

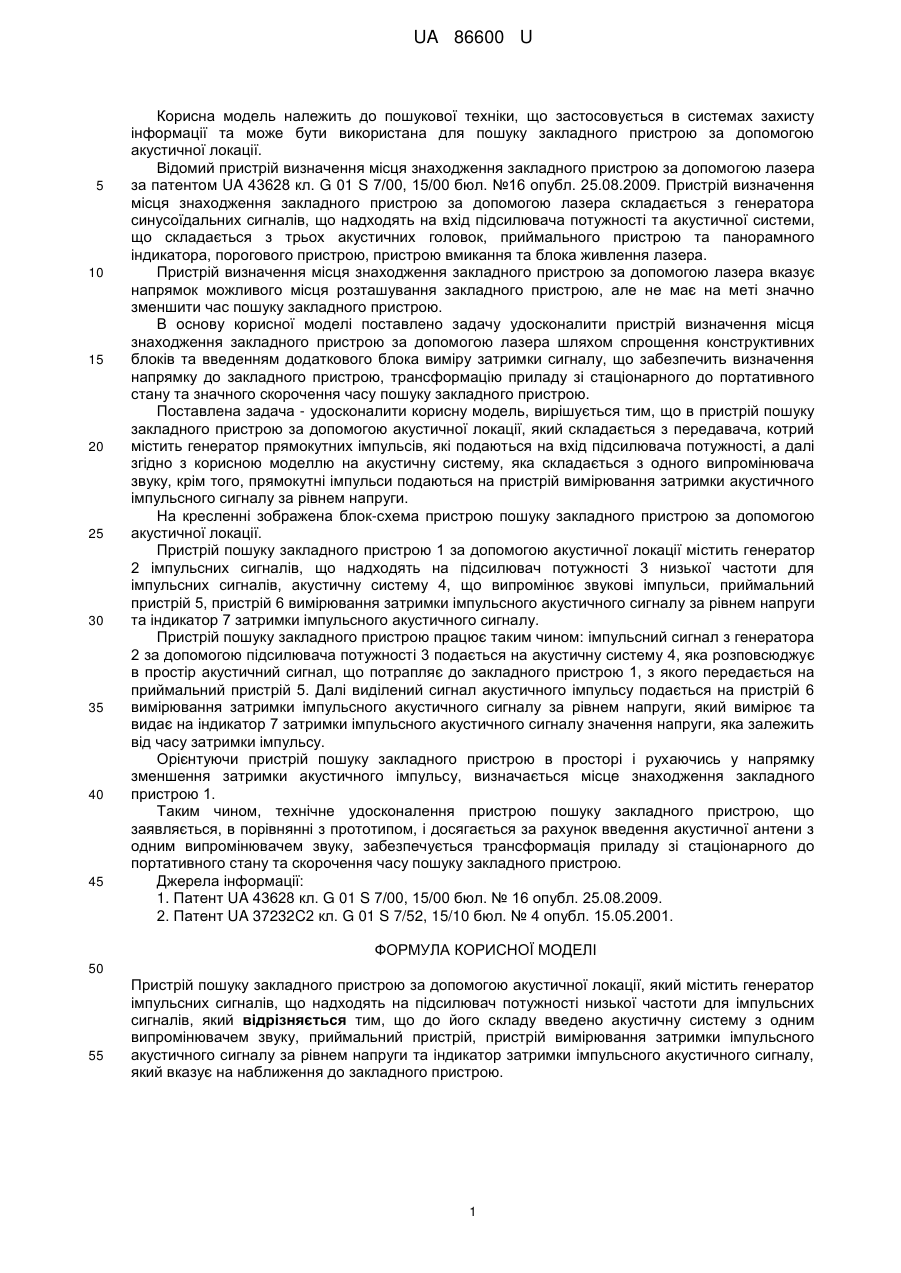

Реферат: UA 86600 U UA 86600 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пошукової техніки, що застосовується в системах захисту інформації та може бути використана для пошуку закладного пристрою за допомогою акустичної локації. Відомий пристрій визначення місця знаходження закладного пристрою за допомогою лазера за патентом UA 43628 кл. G 01 S 7/00, 15/00 бюл. №16 опубл. 25.08.2009. Пристрій визначення місця знаходження закладного пристрою за допомогою лазера складається з генератора синусоїдальних сигналів, що надходять на вхід підсилювача потужності та акустичної системи, що складається з трьох акустичних головок, приймального пристрою та панорамного індикатора, порогового пристрою, пристрою вмикання та блока живлення лазера. Пристрій визначення місця знаходження закладного пристрою за допомогою лазера вказує напрямок можливого місця розташування закладного пристрою, але не має на меті значно зменшити час пошуку закладного пристрою. В основу корисної моделі поставлено задачу удосконалити пристрій визначення місця знаходження закладного пристрою за допомогою лазера шляхом спрощення конструктивних блоків та введенням додаткового блока виміру затримки сигналу, що забезпечить визначення напрямку до закладного пристрою, трансформацію приладу зі стаціонарного до портативного стану та значного скорочення часу пошуку закладного пристрою. Поставлена задача - удосконалити корисну модель, вирішується тим, що в пристрій пошуку закладного пристрою за допомогою акустичної локації, який складається з передавача, котрий містить генератор прямокутних імпульсів, які подаються на вхід підсилювача потужності, а далі згідно з корисною моделлю на акустичну систему, яка складається з одного випромінювача звуку, крім того, прямокутні імпульси подаються на пристрій вимірювання затримки акустичного імпульсного сигналу за рівнем напруги. На кресленні зображена блок-схема пристрою пошуку закладного пристрою за допомогою акустичної локації. Пристрій пошуку закладного пристрою 1 за допомогою акустичної локації містить генератор 2 імпульсних сигналів, що надходять на підсилювач потужності 3 низької частоти для імпульсних сигналів, акустичну систему 4, що випромінює звукові імпульси, приймальний пристрій 5, пристрій 6 вимірювання затримки імпульсного акустичного сигналу за рівнем напруги та індикатор 7 затримки імпульсного акустичного сигналу. Пристрій пошуку закладного пристрою працює таким чином: імпульсний сигнал з генератора 2 за допомогою підсилювача потужності 3 подається на акустичну систему 4, яка розповсюджує в простір акустичний сигнал, що потрапляє до закладного пристрою 1, з якого передається на приймальний пристрій 5. Далі виділений сигнал акустичного імпульсу подається на пристрій 6 вимірювання затримки імпульсного акустичного сигналу за рівнем напруги, який вимірює та видає на індикатор 7 затримки імпульсного акустичного сигналу значення напруги, яка залежить від часу затримки імпульсу. Орієнтуючи пристрій пошуку закладного пристрою в просторі і рухаючись у напрямку зменшення затримки акустичного імпульсу, визначається місце знаходження закладного пристрою 1. Таким чином, технічне удосконалення пристрою пошуку закладного пристрою, що заявляється, в порівнянні з прототипом, і досягається за рахунок введення акустичної антени з одним випромінювачем звуку, забезпечується трансформація приладу зі стаціонарного до портативного стану та скорочення часу пошуку закладного пристрою. Джерела інформації: 1. Патент UA 43628 кл. G 01 S 7/00, 15/00 бюл. № 16 опубл. 25.08.2009. 2. Патент UA 37232C2 кл. G 01 S 7/52, 15/10 бюл. № 4 опубл. 15.05.2001. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій пошуку закладного пристрою за допомогою акустичної локації, який містить генератор імпульсних сигналів, що надходять на підсилювач потужності низької частоти для імпульсних сигналів, який відрізняється тим, що до його складу введено акустичну систему з одним випромінювачем звуку, приймальний пристрій, пристрій вимірювання затримки імпульсного акустичного сигналу за рівнем напруги та індикатор затримки імпульсного акустичного сигналу, який вказує на наближення до закладного пристрою. 1 UA 86600 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
