Протиерозійний вал

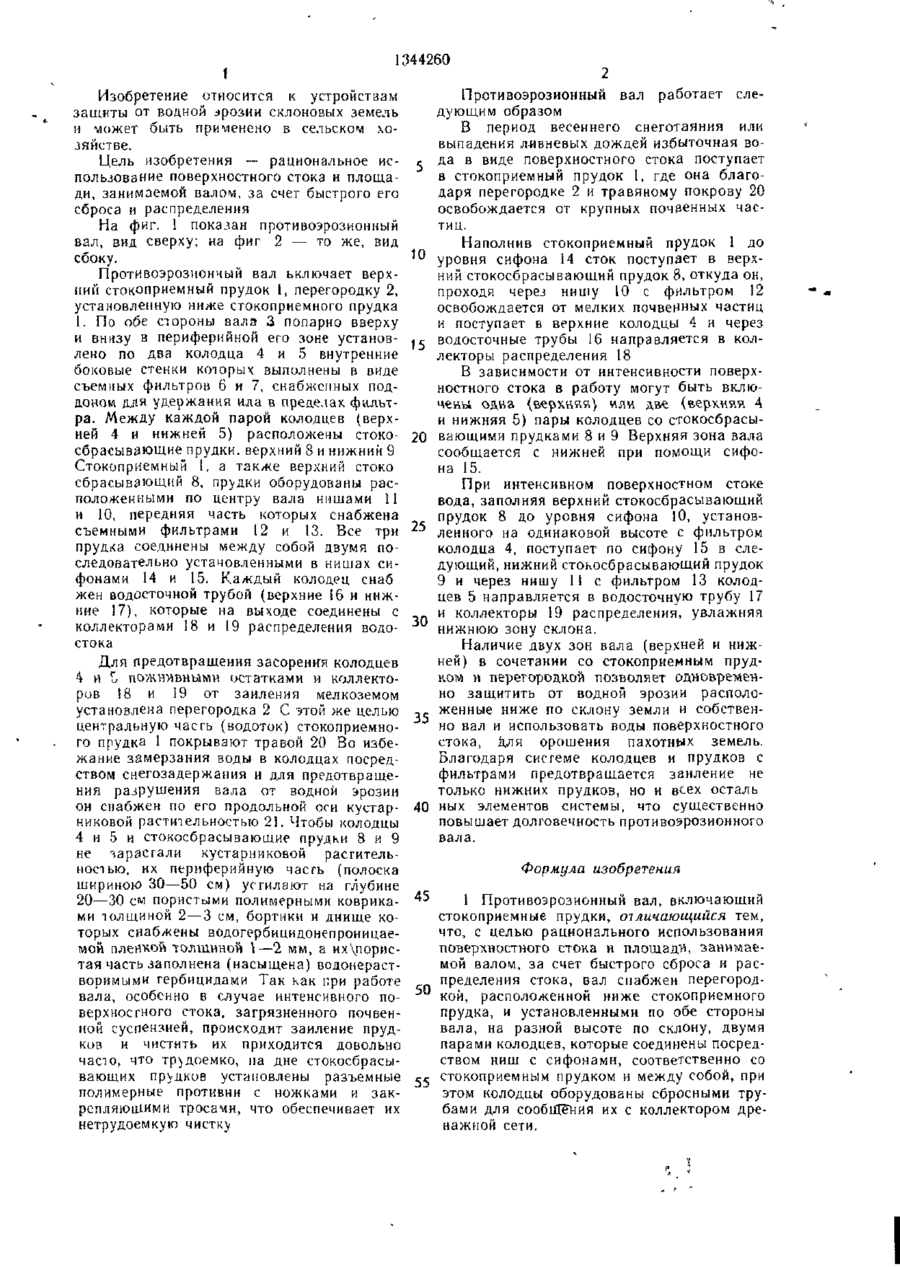

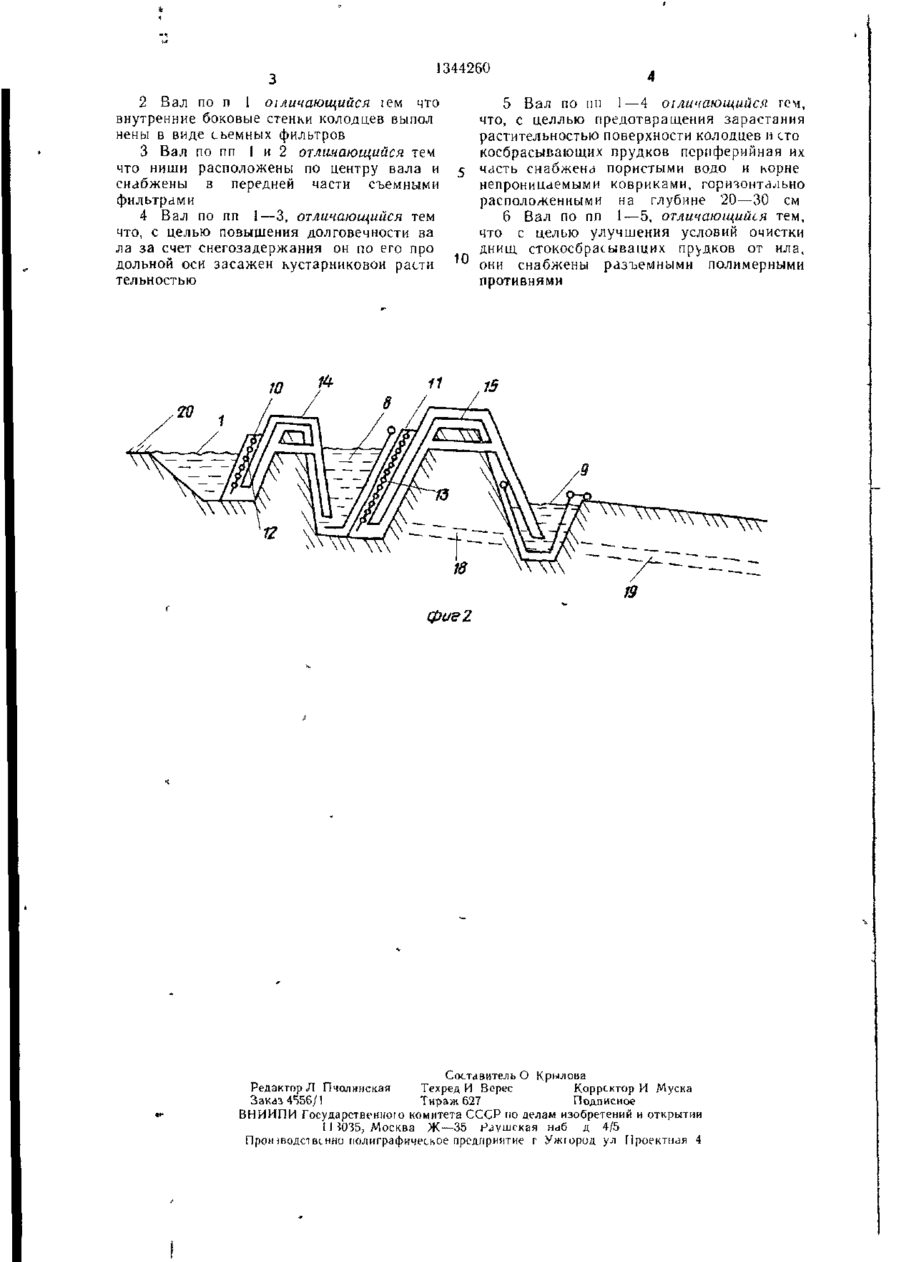

Изобретение относится к устройствам защиты от водной эрозии склоновых земель Цель изобретения — рациональное использование поверхностного стока и пло щади, занимаемой валом, за счет быстрого его сброса и распределения В период ве сеннего снеготаяния избыточная вода в виде поверхностного стока поступает в стоко приемный прудок 1 Вода в стокоприемном прудке 1 освобождается от крупных почвен ных частиц благодаря перегородке 2 и по крову травы 20 Наполнив прудок 1 до уровня сифона 14, сток поступает в верх нии стокосбрасывающий прудок 8 Вода, проходя через нишу 10 с фильтром 12, освобождается от мелких почвенных частиц и поступает в верхние колодцы 4 Из колодцев 4 через водосточные трубы 16 вода направляется в коллекторы распределения водостока 18 В зависимости от интенсив ности поверхностного стока в работу могут быть включены одна или две пары колод цев 4 и 5 с стокосбрасывающими пруд ками 8, 9 Верхняя зона вала сообщается с нижней при помощи сифона 15 5 з п ф лы, 2 ил СО 1 1344260 Изобретение относится к устройствам защиты от водной эрозии склоновых земель и может быть применено Б сельском хозяйстве. Цель изобретения — рациональное использование поверхностного стока и площади, занимаемой валом, за счет быстрого его сброса и распределения На фиг. 1 показан противоэрозионный вал, вид сверху; на фиг 2 — то же, вид сбоку. Противоэрозиончый вал ьключает верхний стокоприемный прудок I, перегородку 2, установленную ниже стокоприемного прудка 1. По обе стороны вала 3 попарно вверху и внизу в периферийной его зоне установлено по два колодца 4 и 5 внутренние боковые стенки которых выполнены в виде съемных фильтров 6 и 7, снабженных поддоном для удержания ила в пределах фильтра. Между каждой парой колодцев (верхр (р ней 4 и нижней 5) расположены стокосбрасывающие прудки, верхний 8 и нижний 9 Стокоприемный 1 а также верхний стоко й сбрасывающий 8, прудки оборудованы расположенными по центру вала нишами II и 10, передняя часть которых снабжена съемными фильтрами 12 и 13. Все три прудка соединены между собой двумя последовательно установленными в нишах сифонами 14 и 15. Каждый колодец снаб жен водосточной трубой (верхние І6 и нижние 17), которые на выходе соединены с коллекторами 18 и 19 распределения водостока Для предотвращения засорения колодцев 4 и С пожнивными остатками и коллекторов !8 и І 9 от заиления мелкоземом установлена перегородка 2 С этой же целью центральную часть (водоток) стокоприемного прудка 1 покрывают травой 20 Во избежание замерзания воды в колодцах посредством снегозадержания и для предотвращения разрушения вала от водной эрозии он снабжен по его продольной оси кустарниковой растительностью 21. Чтобы колодцы 4 и 5 и стокосбрасывающие прудки 8 и 9 не зарастали кустарниковой растительностью, их периферийную часть (полоска шириною 30—50 см) устилают на глубине 20—30 см пористыми полимерными ковриками толщиной 2—3 см, бортики и днище которых снабжены водогербицидонепроницаемой пленкой толщиной 1—2 мм, а их ^пористая часть заполнена (насыщена) водонерастворнмыми гербицидами Так как при работе вала, особенно в случае интенсивного поверхностного стока, загрязненного почвенной суспензией, происходит заиление прудков и чистить их приходится довольно часто, что трудоемко, на дне стокосбрасывающих предков установлены разъемные полимерные противни с ножками и закрспляюшими тросами, что обеспечивает их нетрудоемкую чистку to 20 25 и і 0 35 40 Противоэрозионный вал работает следующим образом В период весеннего снеготаяния или выпадения л-ивневых дождей избыточная вода в виде поверхностного стока поступает в стокоприемный прудок 1, где она благодаря перегородке 2 и травяному покрову 20 освобождается от крупных почвенных частиц. Наполнив стокоприемный прудок 1 до уровня сифона і 4 сток поступает в верхний стокосбрасывающий прудок 8, откуда он, проходя через нишу 10 с фильтром 12 освобождается от мелких почвенных частиц и поступает в верхние колодцы 4 и через водосточные трубы 16 направляется в коллекторы распределения 18 В зависимости от интенсивности поверхностного стока в работу могут быть включены одна (верхняя) или две (верхняя 4 и нижняя 5) пары колодцев со стокосбрасы) р р вающими прудками 8 и 9 Верхняя зона вала сообщается с нижней при помощи сифона 15. При интенсивном поверхностном стоке вода, заполняя верхний стокосбрасывающий прудок 8 до уровня сифона 10, установленного на одинаковой высоте с фильтром колодца 4, поступает по сифону 15 в следующий, нижний стокосбрасывающий прудок 9 и через нишу 11 с фильтром 13 колодцев 5 направляется в водосточную трубу 17 коллекторы 19 распределения, увлажняя нижнюю зону склона. Наличие двух зон вала (верхней и нижней) в сочетании со стокоприемным прудком и перегородкой позволяет одновременно защитить от водной эрозии расположенные ниже по склону земли и собственно вал и использовать воды поверхностного стока, для орошения пахотных земель. Благодаря системе колодцев и прудков с фильтрами предотвращается заиление не только нижних прудков, но и всех осталь ных элементов системы, что существенно повышает долговечность противоэрозионного вала. Формула изобретения 1 Противоэрозионный вал, включающий стокоприемные прудки, отличающийся тем, что, с целью рационального использования поверхностного стока и площади, занимаемой валом, за счет быстрого сброса и распределения стока, вал снабжен перегород50 кой, расположенной ниже стокоприемного прудка, и установленными по обе стороны вала, на разной высоте по склону, двумя парами колодцев, которые соединены посредством ниш с сифонами, соответственно со сг стокоприемным прудком и между собой, при этом колодцы оборудованы сбросными трубами для сообщения их с коллектором дренажиой сети. 1344260 2 Вал по п 1 о і личающийс я іем что 5 Вал по пп 1—4 оіличающийся гем, внутренние боковые стенки колодцев выпол что, с целлью предотвращения зарастания нены в виде сьемных фильтров растительностью поверхности колодцев и сто косбрасыпающих прудков периферийная их 3 Вал по пп I и 2 отличающийся тем что ниши расположены по центру вала и члеть снабжена пористыми водо и корне снабжены в передней части съемными непроницаемыми ковриками, горизонтально фильтрами расположенными на глубине 20—30 см 4 Вал по пп 1—3, отличающийся тем 6 Вал по пп 1—5, отличающийся тем, что, с целью повышения долговечности ва что с целью улучшения условий очистки ла за счет снегозадержания он по его про днищ стокосбрасыващих прудков от ила, дольной оси засажен кустарниковой расти 10 они снабжены разъемными полимерными тельностью противнями Составитель О Крылова Редактор Л Пчолинская Техред И Верес Корректор И Муска Заказ 4^56/1 Тираж 627 Подписное ВНИИПИ Государственною комитета СССР по делам изобретений и открытии І І Ї035, Москва Ж—35 Раушская наб д 4/5 Пршнводствснно полиграфическое предприятие г Ужгород ул Проектная 4
