Елемент осаджувального електрода електрофільтра

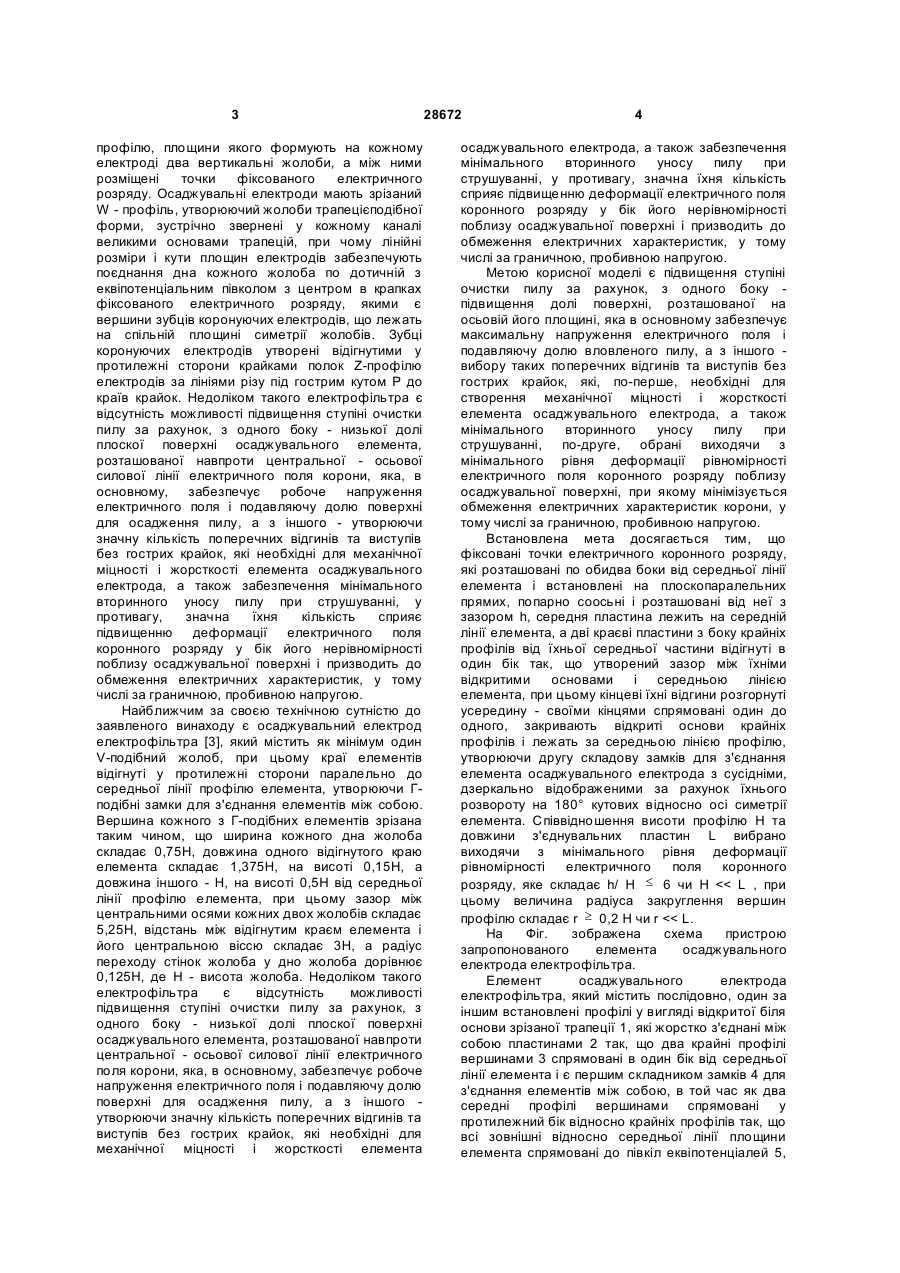

1. Елемент осаджувального електрода електрофільтра, що містить послідовно, один за іншим встановлені профілі у вигляді відкритої біля основи зрізаної трапеції, які жорстко з'єднані між собою пластинами так, що два крайні профілі вершинами спрямовані в один бік від середньої лінії елемента і є першим складником замків для з'єднання елементів між собою, в той час, як два середні профілі вершинами спрямовані у протилежний бік відносно крайніх профілів так, що всі зовнішні відносно середньої лінії площини елемента спрямовані до півкіл еквіпотенціалів, утворених фіксованими точками електричного коронного розряду, який відрізняється тим, що фіксовані точки електричного коронного розряду, які розташовані по обидва боки від середньої лінії елемента і встановлені на плоскопаралельних U 2 (19) 1 3 профілю, площини якого формують на кожному електроді два вертикальні жолоби, а між ними розміщені точки фіксованого електричного розряду. Осаджувальні електроди мають зрізаний W - профіль, утворюючий жолоби трапецієподібної форми, зустрічно звернені у кожному каналі великими основами трапецій, при чому лінійні розміри і кути площин електродів забезпечують поєднання дна кожного жолоба по дотичній з еквіпотенціальним півколом з центром в крапках фіксованого електричного розряду, якими є вершини зубців коронуючих електродів, що лежать на спільній площині симетрії жолобів. Зубці коронуючих електродів утворені відігнутими у протилежні сторони крайками полок Z-профілю електродів за лініями різу під гострим кутом Р до країв крайок. Недоліком такого електрофільтра є відсутність можливості підвищення ступіні очистки пилу за рахунок, з одного боку - низької долі плоскої поверхні осаджувального елемента, розташованої навпроти центральної - осьової силової лінії електричного поля корони, яка, в основному, забезпечує робоче напруження електричного поля і подавляючу долю поверхні для осадження пилу, а з іншого - утворюючи значну кількість поперечних відгинів та виступів без гострих крайок, які необхідні для механічної міцності і жорсткості елемента осаджувального електрода, а також забезпечення мінімального вторинного уносу пилу при струшуванні, у противагу, значна їхня кількість сприяє підвищенню деформації електричного поля коронного розряду у бік його нерівномірності поблизу осаджувальної поверхні і призводить до обмеження електричних характеристик, у тому числі за граничною, пробивною напругою. Найближчим за своєю технічною сутністю до заявленого винаходу є осаджувальний електрод електрофільтра [3], який містить як мінімум один V-подібний жолоб, при цьому краї елементів відігнуті у протилежні сторони паралельно до середньої лінії профілю елемента, утворюючи Гподібні замки для з'єднання елементів між собою. Вершина кожного з Г-подібних елементів зрізана таким чином, що ширина кожного дна жолоба складає 0,75Н, довжина одного відігнутого краю елемента складає 1,375Н, на висоті 0,15Н, а довжина іншого - Н, на висоті 0,5Н від середньої лінії профілю елемента, при цьому зазор між центральними осями кожних двох жолобів складає 5,25Н, відстань між відігнутим краєм елемента і його центральною віссю складає 3Н, а радіус переходу стінок жолоба у дно жолоба дорівнює 0,125Н, де Н - висота жолоба. Недоліком такого електрофільтра є відсутність можливості підвищення ступіні очистки пилу за рахунок, з одного боку - низької долі плоскої поверхні осаджувального елемента, розташованої навпроти центральної - осьової силової лінії електричного поля корони, яка, в основному, забезпечує робоче напруження електричного поля і подавляючу долю поверхні для осадження пилу, а з іншого утворюючи значну кількість поперечних відгинів та виступів без гострих крайок, які необхідні для механічної міцності і жорсткості елемента 28672 4 осаджувального електрода, а також забезпечення мінімального вторинного уносу пилу при струшуванні, у противагу, значна їхня кількість сприяє підвищенню деформації електричного поля коронного розряду у бік його нерівномірності поблизу осаджувальної поверхні і призводить до обмеження електричних характеристик, у тому числі за граничною, пробивною напругою. Метою корисної моделі є підвищення ступіні очистки пилу за рахунок, з одного боку підвищення долі поверхні, розташованої на осьовій його площині, яка в основному забезпечує максимальну напруження електричного поля і подавляючу долю вловленого пилу, а з іншого вибору таких поперечних відгинів та виступів без гострих крайок, які, по-перше, необхідні для створення механічної міцності і жорсткості елемента осаджувального електрода, а також мінімального вторинного уносу пилу при струшуванні, по-друге, обрані виходячи з мінімального рівня деформації рівномірності електричного поля коронного розряду поблизу осаджувальної поверхні, при якому мінімізується обмеження електричних характеристик корони, у тому числі за граничною, пробивною напругою. Встановлена мета досягається тим, що фіксовані точки електричного коронного розряду, які розташовані по обидва боки від середньої лінії елемента і встановлені на плоскопаралельних прямих, попарно соосьні і розташовані від неї з зазором h, середня пластина лежить на середній лінії елемента, а дві краєві пластини з боку крайніх профілів від їхньої середньої частини відігнуті в один бік так, що утворений зазор між їхніми відкритими основами і середньою лінією елемента, при цьому кінцеві їхні відгини розгорнуті усередину - своїми кінцями спрямовані один до одного, закривають відкриті основи крайніх профілів і лежать за середньою лінією профілю, утворюючи другу складову замків для з'єднання елемента осаджувального електрода з сусідніми, дзеркально відображеними за рахунок їхнього розвороту на 180° кутових відносно осі симетрії елемента. Співвідношення висоти профілю Н та довжини з'єднувальних пластин L вибрано виходячи з мінімального рівня деформації рівномірності електричного поля коронного розряду, яке складає h/ Н £ 6 чи Н
