Оболонка шахтного пневматичного кріплення

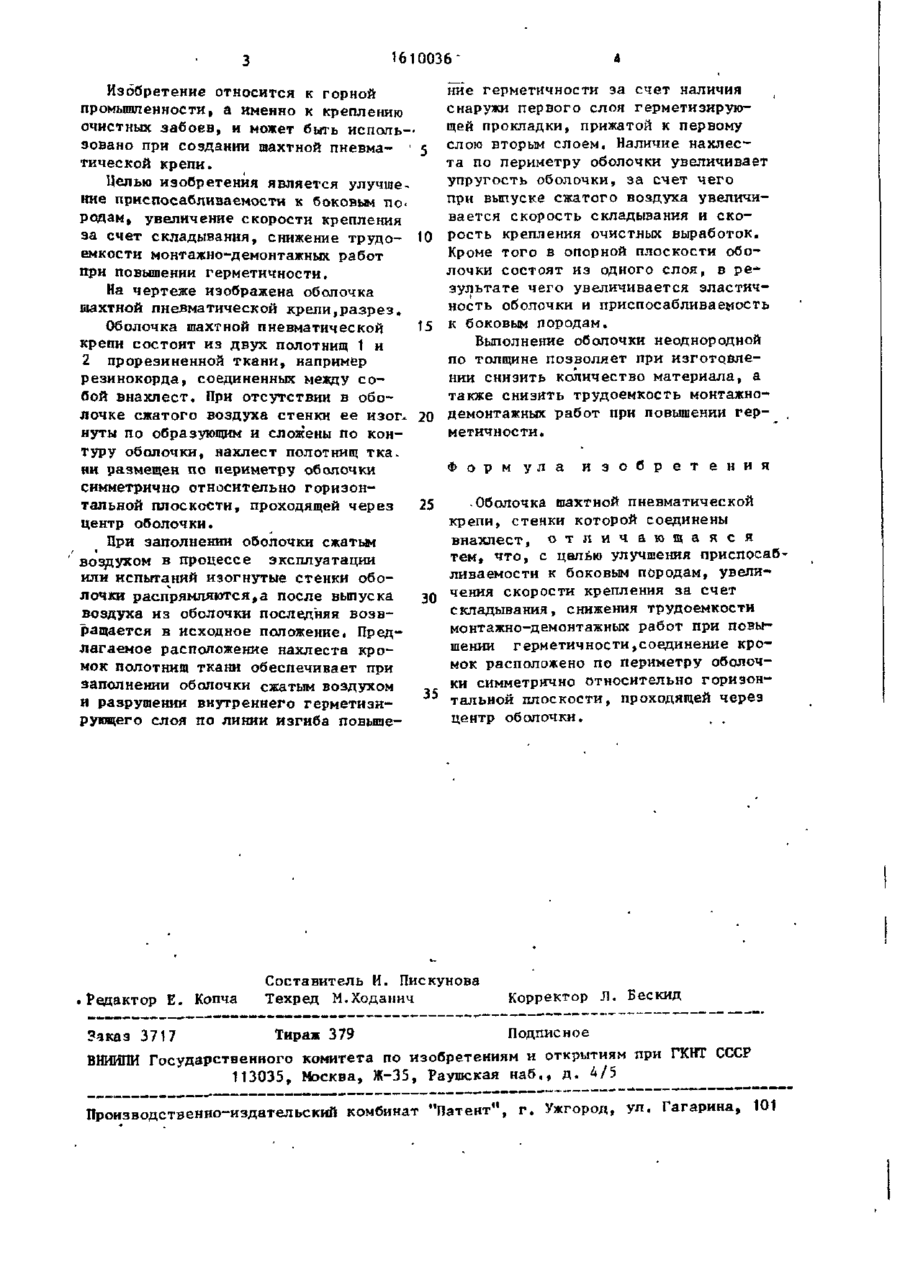

Изобретение относится к креплению горных выработоь и может быть использовано при создании шахтной пневматической крепи.Цель - улучшение лриспосабливаемости к боковым породам, увеличение скорости крепления за счет складывания, снижение трудоемкости монтажно-демонтажных работ при повышении герметичности. Оболочка шахтной пневматической крепи состоит из двух полотен 1 и 2 прорезиненной т к а ни, например резинокорда, соединенных между собой внахлест. Соединение кромок расположено по периметру оболочки, симметрично относительно горизонтальной плоскости, проходящей че рез центр оболочки. Расположение внахлест кромок полотнищ ткани обеспечивает при заполнении оболочки сжатым воздухом и разрушении внутреннего герметизирующего слоя по линии изгиба повышение герметичности. Последняя обеспечивается за счет наличия снаружи первого слоя герметизирующей прокладки, прижатой к первому слою вторым слоем. За счет т о г о , что в опорной плоскости оболочки состоят из одного слоя» увеличивается их эластичность'и приспосабливаемость к боковым породам. 1 и л . •едва*' О JO 35 1610036 Изобретение относится к горной промышленности, а именно к креплению очистных забоев, и может быть использовано при создании шахтной пневма- • 5 тической крепи. Целью изобретения является улучшение приспосабливаемое^ к боковым по< родам, увеличение скорости крепления за счет складывания, снижение трудо- 10 емкости монтажно-демонтажных работ при повышении герметичности. На чертеже изображена оболочка шахтной пневматической крепи,разрез. Оболочка шахтной пневматической 15 крепи состоит из двух полотнищ 1 и 2 прорезиненной ткани, например резинокорда, соединенных между собой внахлест. При отсутствии в оболочке сжатого воздуха стенки ее изог- 20 нуты по образующим и сложены по контуру оболочки, нахлест полотнищ тка. ни размещен по периметру оболочки симметрично относительно горизонтальной плоскости, проходящей через 25 центр оболочки. При заполнении оболочки сжатым воздухом в процессе эксплуатации или испытаний изогнутые стенки оболочки распрямляются,а после выпуска зО воздуха из оболочки последняя возвращается в исходное положение. Предлагаемое расположение нахлеста кромок полотнищ ткани обеспечивает при заполнении оболочки сжатым воздухом ,, и разрушении внутреннего герметизирующего слоя по линии изгиба повыше Редактор Е. Копча ние герметичности за счет наличия снаружи первого слоя герметизирующей прокладки, прижатой к первому слою вторым слоем. Наличие нахлеста по периметру оболочки увеличивает упругость оболочки, за счет чего при выпуске сжатого воздуха увеличивается скорость складывания и скорость крепления очистлых выработок. Кроме того в опорной плоскости оболочки состоят из одного слоя, в результате чего увеличивается эластичность оболочки и приспосабливаемость к боковым породам. Выполнение оболочки неоднородной по толщине позволяет при изготовлении снизить количество материала, а также снизить трудоемкость монтажнодемонтажных работ при повышении герметичности. Формула и з о б р е т е н и я •Оболочка шахтной пневматической крепи, стенки которой соединены внахлест, о т л и ч а ю щ а я с я тем, что, с целью улучшения приспосаб ливаемости к боковым породам, увеличения скорости крепления за счет складывания, снижения трудоемкости монтажно-демонтажных работ при повышении герметичности,соединение кромок расположено по периметру оболочки симметрично относительно горизонтальной плоскости, проходящей через центр оболочки. ,. Составитель И. Пискунова Техред М.Ходаннч Корректор Л. Бескид Заказ 3717 Тираж 379 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
