Оптичний комутатор

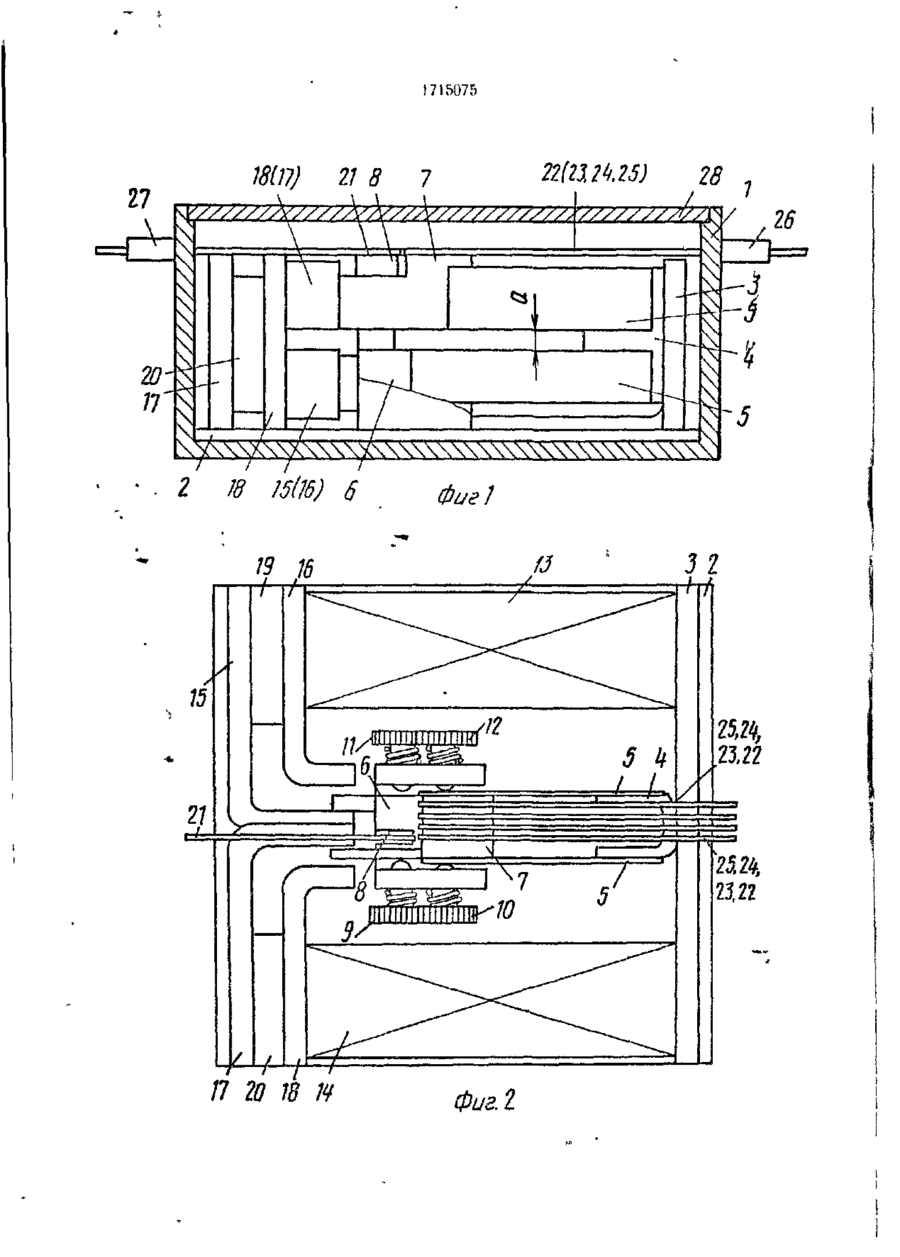

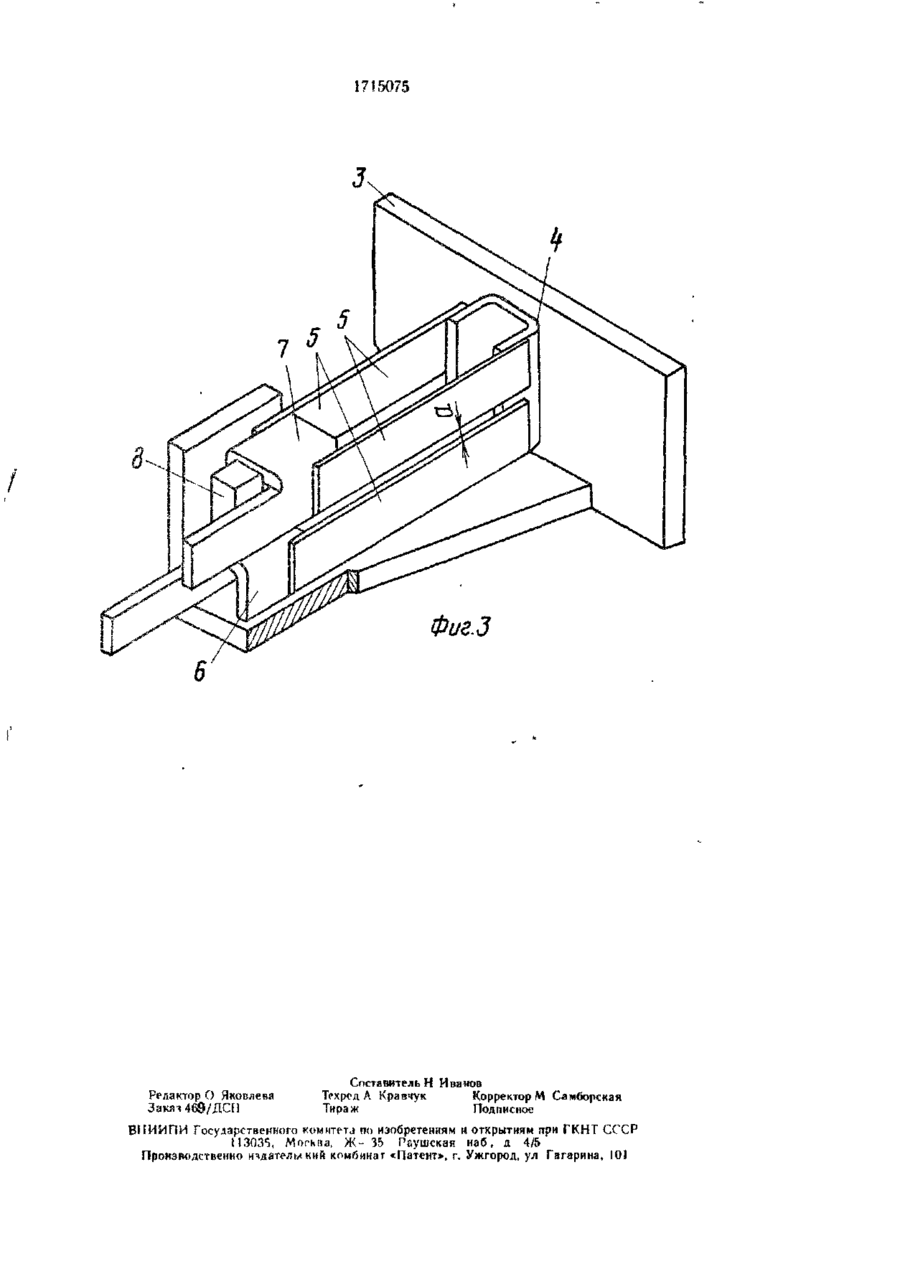

Изобретение относится к технике'связи, в частности к конструкциям средств комму Изобретелне относится к технике связи,' в частности к конструкциям средств коммутации оптических цепей в волоконно-оптических системах передачи Целью изобретения является увеличение каналов коммутации На фиг. 1 показан оптический коммутатор, вид спереди; на фиг 2 — то же, вид сверху (корпус условно не показан); на фиг. 3 — привод (катушки и полюсные наконечники условно не показаны), аксонометрия. Оптический коммутатор содержит корпус 1, плоское основание 2, выполненное из немагнитного материала, на котором смонтирован электромагнитный привод. Привод выполнен следующим образом па основании 2 жестко укреплен полюсный наконечник 3. Он выполнен сложной формы, причем плоскость, параллельная плоскости основания, имеет отгибы, образующие П-образную часть наконечника 3. 7-92 ТаЦНИ ОПТИЧеСКИХ ЦеПСН В ВОЛОКОННО-ОПТІІ ческих системах передачи Нелыо изобретения является увеличение каналов коммутации Оптический коммутатор содержит корпус 1, внутри которого размещены два электромагнитных привода, имеющих общий полюсный наконечник 3 На нем закреплены одна над другой две пары плоских параллельных пружин с подвижными коммутационными элементам:! 6 и 7, расположенными в П образной часги общего полюсного наконечника между подпружиненными упорами 9—12, выполненными нз магнитного. материала На рабочих поверхностях коммутационных элементов 6 и 7 установлены встречно в одной плоскости оптические во-. локна 21—25 3 ил. К другой плоскости, перпендикулярной плоскости основания, по оси симметрии прикреплена скоба 4, к которой при помощи двух параллельных пар плоских пружин 5 прикреплены подвижные коммутационные части 6 и 7. Пружина установлены попарно одна над другой с зазором а, обеспечивающим возможность независимого перемещения одной коммутационной части относительно другой Коммутационные части 6 и 7 выполнены из магинточувствителыюго материала имеют П-образную форму с рабочими лепестками и установлены одна над другой причем лепестки расположены друг над другом по обе стороны от оси симметрии полюсного наконечника 3 Кроме того, лепестки коммутационных частей 6 и 7 находятся на разной высоте отиосиїельно основания 2 в соответствии с положением плоских пружин 5, кроме го го, ^ 1715075 З нижняя коммутационная часть 6 имеет вертикальныЙ выступ 8, позволяющий расположить рабочие поверхности коммутационных частей 6 и 7 в одной плоскости. В перпендикулярных отгибах полюсного какомечникз 3 попарно в соответствии с положением коммутационных частей 6 и 7 установлены подпружиненные регулируемые упоры, например винты 9—Ї2 Высокие эксплуатационные характернетики обеспечиваются высокой точностью стыковки оптических волокон, измеряемой в десятых долях микрона, поэтому на величину нестабильности вносимых оптических потерь влияние оказывают люфт в резьбовом креплении регулируемых упоров Чтобы исключить такого рода влияние регулируемые упоры выполнены подпружиненными. Онн выполнены из магниточувствителыюго материала, что исключает потери магнитного потока в зазоре между коммутационными частями 6 и 7 и полюсным наконечником 3. 4 ° Оптические волокна 21—25 закрепляютси на рабочих поверхностях коммутациоиных частей 6 и 7 встречно. Рабочие поверхности коммутационных «астеїї 6, 7 обрабатыкаются за одну технологическую операцию. например, шлифоокой. Рабочая поверхность коммутационной части 6 содержит по меньшей мере одно во-локно 21, называемое входным, а рабочая 10 поверхность коммутационной части 7 содержит, например, четыре выходных оптических волокна 22—25, закрепленных между собой на строго определенном расстоянии а На рабочей поверхности коммутационной .jg части б может быть закреплено п оптических волокон, а тогда на коммутационной чаети 7 — соответственно An оптических волокон. На боковых стенках корпуса имеются средства 26 и 27 для закрепления оптических волокон. Смонтированный привод поме20 щается в корпус і и закрывается крыш Регулируемые упоры установлены так, ' что коммутационные части 6 и 7, переходя из одного крайнего положения в другое, совершают перемещение, равное соответственно 2а и а. 25 К плоскости полюсного наконечника 3 перпендикулярно плоскости основания 2 равноудаленно от оси симметрии полюсного наконечника 3 установлены два сердечника с катушками 13, 14, с другой стороны сердечннков симметрично размещены полюсные 30 наконечники !5—18 с постоянными магнитами 19 и 20 между ними. Полюсные наконечники 15—18 выполнены из магниточувствительного материала, имеют Г-образную форму и расположены попарно. Их рабочие участки проходят на 35 разной высоте о соответствии с положением лепестков коммутационных частей, которые находятся между рабочими участками полгосных наконечников 15—18. v Полюсный наконечник 3 является общим 4 0 магиитопроводящим элементом для двух пезавпеимых магнитных цепей, образованных с одной стороны сердечником катушкм 13, полюсными наконечниками 15 и 16 коммутационной частью 6, с другой стороны — сердечником катушки 14, полюсными 45 наконечниками 17 и 18, коммутационной частью 7. кой 28. В основу работы оптического коммутатора положен принцип точного позициоииР о в а | Ш Я - т- е - точного положения подвижных элементов привода с закрепленными на них оптическими волокнами друг относительно Друга, что позволяет в течение многократных коммутационных циклов сохранять стабильно низкое затухание оптического сигнала, " Формула изобретения Оптический коммутатор, содержащий корпус, внутри которого установлен первый электромагнитный привод с регулируемыми упорами, оптические волокна, закрепленные в одной плоскости встречно, и две плоские' параллельные пружины с первым комму тационным элементом, отличающийся тем, что, с целью увеличения каналов коммутации, й н е г о введены второй электромагнитный привод, имеющий общий полюсный иакоиечник с первым, вторая пара плоских параллельпых пружин с вторым коммутационным элементом, причем оба коммутационных элемента расположены в П-образной части общего' полюсного наконечника между регулируемыми упорами, выполненными подпружиненными. 715075 18(17) 21 8 28 7 26 \Ч\\ ч\\\\\\\\\\\\\\\ \ \хУ \\х\\\\\\\\\\\\у *- 2 18 15(15) 6 17 20 18 П Фиг! Фив. 1 1715075 Фиг. 3 Редактор О Яковлева Закат 469/ДСП Составитель Н Иванов Техред Л Кравчук Корректор М Самборская Тираж Подписное В Н И И П И Госуларствекного комитета по изобретениям и открытиям при ГКНТ СССР И3035, Москва, Ж - 35 Раушская наб, д 4/5 Производственно ичдателыкий комбинат «Патент», г. Ужгород, ул Гагарина, 101
