Апарат для магнітотерапії

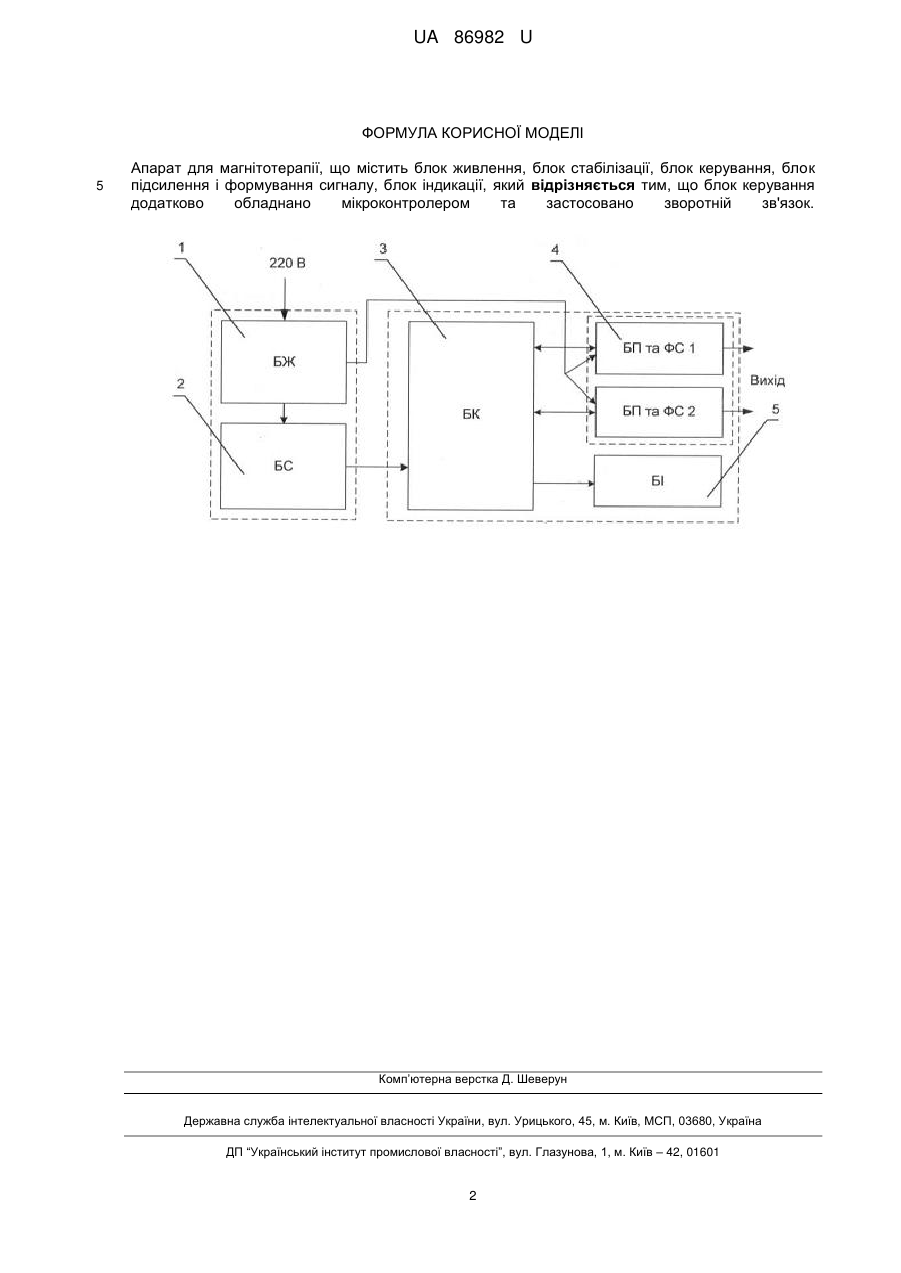

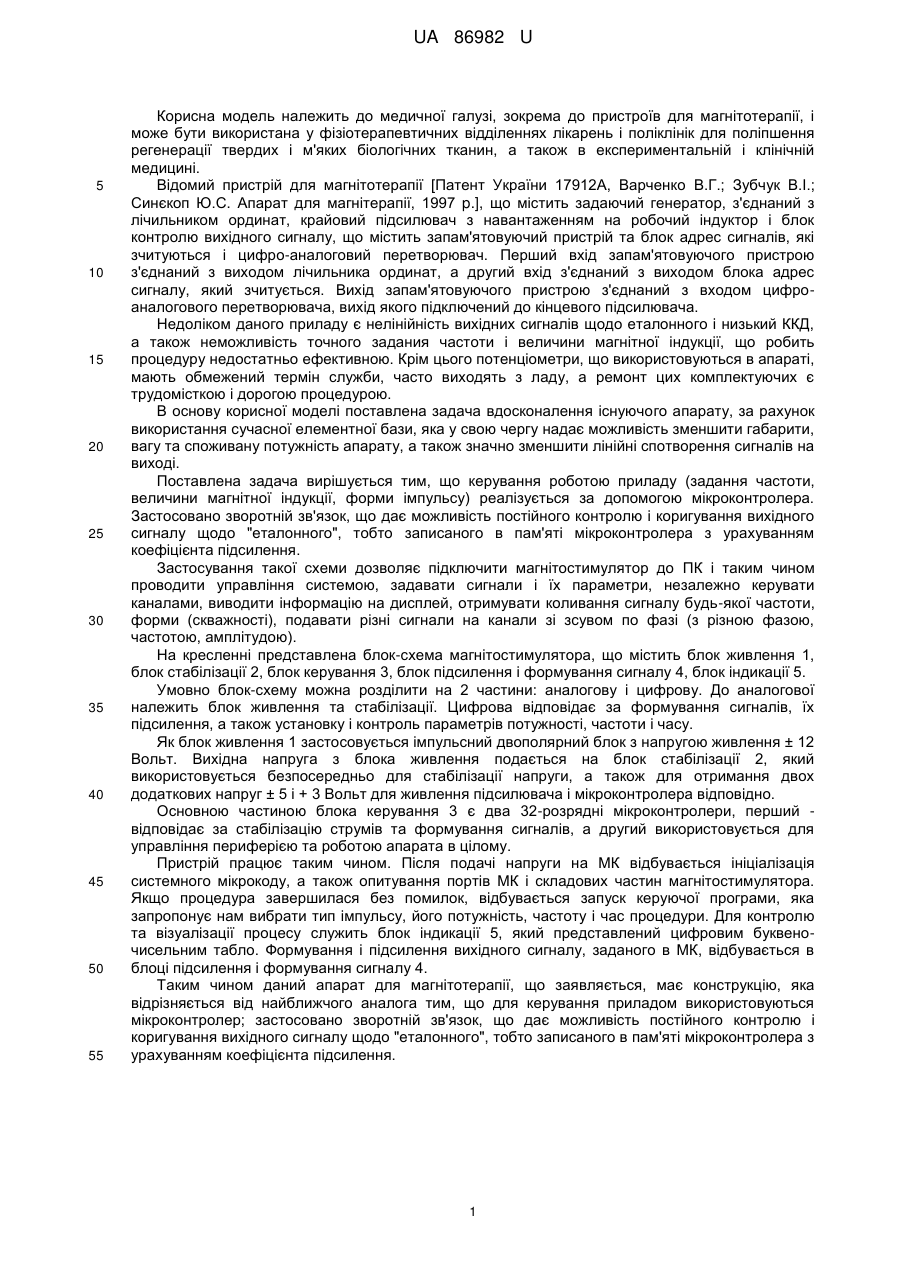

Реферат: Апарат для магнітотерапії містить блок живлення, блок стабілізації, блок керування, блок підсилення і формування сигналу, блок індикації. Блок керування додатково обладнано мікроконтролером та застосовано зворотній зв'язок. UA 86982 U (12) UA 86982 U UA 86982 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної галузі, зокрема до пристроїв для магнітотерапії, і може бути використана у фізіотерапевтичних відділеннях лікарень і поліклінік для поліпшення регенерації твердих і м'яких біологічних тканин, а також в експериментальній і клінічній медицині. Відомий пристрій для магнітотерапії [Патент України 17912А, Варченко В.Г.; Зубчук В.І.; Синєкоп Ю.С. Апарат для магнітерапії, 1997 p.], що містить задаючий генератор, з'єднаний з лічильником ординат, крайовий підсилювач з навантаженням на робочий індуктор і блок контролю вихідного сигналу, що містить запам'ятовуючий пристрій та блок адрес сигналів, які зчитуються і цифро-аналоговий перетворювач. Перший вхід запам'ятовуючого пристрою з'єднаний з виходом лічильника ординат, а другий вхід з'єднаний з виходом блока адрес сигналу, який зчитується. Вихід запам'ятовуючого пристрою з'єднаний з входом цифроаналогового перетворювача, вихід якого підключений до кінцевого підсилювача. Недоліком даного приладу є нелінійність вихідних сигналів щодо еталонного і низький ККД, а також неможливість точного задания частоти і величини магнітної індукції, що робить процедуру недостатньо ефективною. Крім цього потенціометри, що використовуються в апараті, мають обмежений термін служби, часто виходять з ладу, а ремонт цих комплектуючих є трудомісткою і дорогою процедурою. В основу корисної моделі поставлена задача вдосконалення існуючого апарату, за рахунок використання сучасної елементної бази, яка у свою чергу надає можливість зменшити габарити, вагу та споживану потужність апарату, а також значно зменшити лінійні спотворення сигналів на виході. Поставлена задача вирішується тим, що керування роботою приладу (задання частоти, величини магнітної індукції, форми імпульсу) реалізується за допомогою мікроконтролера. Застосовано зворотній зв'язок, що дає можливість постійного контролю і коригування вихідного сигналу щодо "еталонного", тобто записаного в пам'яті мікроконтролера з урахуванням коефіцієнта підсилення. Застосування такої схеми дозволяє підключити магнітостимулятор до ПК і таким чином проводити управління системою, задавати сигнали і їх параметри, незалежно керувати каналами, виводити інформацію на дисплей, отримувати коливання сигналу будь-якої частоти, форми (скважності), подавати різні сигнали на канали зі зсувом по фазі (з різною фазою, частотою, амплітудою). На кресленні представлена блок-схема магнітостимулятора, що містить блок живлення 1, блок стабілізації 2, блок керування 3, блок підсилення і формування сигналу 4, блок індикації 5. Умовно блок-схему можна розділити на 2 частини: аналогову і цифрову. До аналогової належить блок живлення та стабілізації. Цифрова відповідає за формування сигналів, їх підсилення, а також установку і контроль параметрів потужності, частоти і часу. Як блок живлення 1 застосовується імпульсний двополярний блок з напругою живлення ± 12 Вольт. Вихідна напруга з блока живлення подається на блок стабілізації 2, який використовується безпосередньо для стабілізації напруги, а також для отримання двох додаткових напруг ± 5 і + 3 Вольт для живлення підсилювача і мікроконтролера відповідно. Основною частиною блока керування 3 є два 32-розрядні мікроконтролери, перший відповідає за стабілізацію струмів та формування сигналів, а другий використовується для управління периферією та роботою апарата в цілому. Пристрій працює таким чином. Після подачі напруги на МК відбувається ініціалізація системного мікрокоду, а також опитування портів МК і складових частин магнітостимулятора. Якщо процедура завершилася без помилок, відбувається запуск керуючої програми, яка запропонує нам вибрати тип імпульсу, його потужність, частоту і час процедури. Для контролю та візуалізації процесу служить блок індикації 5, який представлений цифровим буквеночисельним табло. Формування і підсилення вихідного сигналу, заданого в МК, відбувається в блоці підсилення і формування сигналу 4. Таким чином даний апарат для магнітотерапії, що заявляється, має конструкцію, яка відрізняється від найближчого аналога тим, що для керування приладом використовуються мікроконтролер; застосовано зворотній зв'язок, що дає можливість постійного контролю і коригування вихідного сигналу щодо "еталонного", тобто записаного в пам'яті мікроконтролера з урахуванням коефіцієнта підсилення. 1 UA 86982 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Апарат для магнітотерапії, що містить блок живлення, блок стабілізації, блок керування, блок підсилення і формування сигналу, блок індикації, який відрізняється тим, що блок керування додатково обладнано мікроконтролером та застосовано зворотній зв'язок. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
