Ущільнювальна пробка

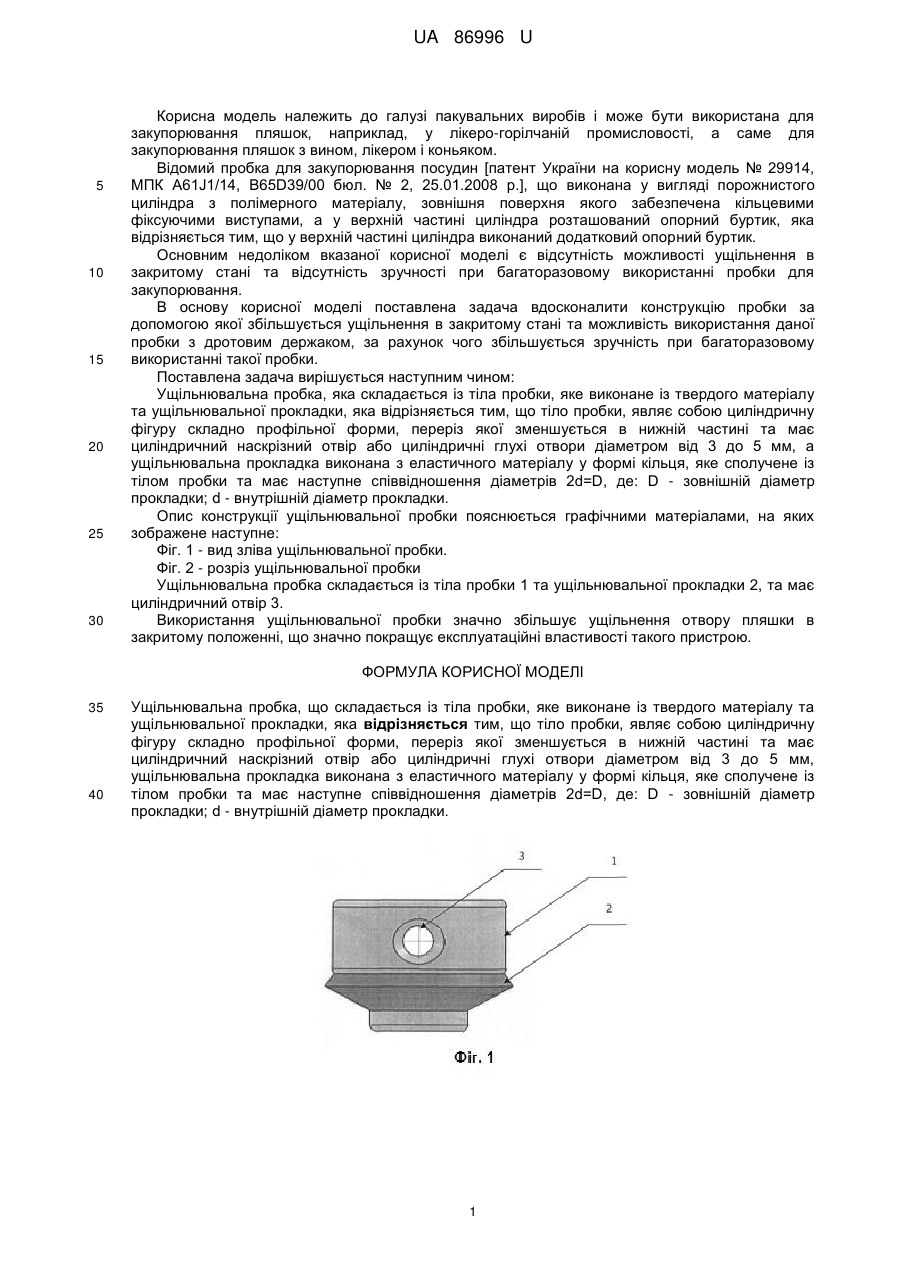

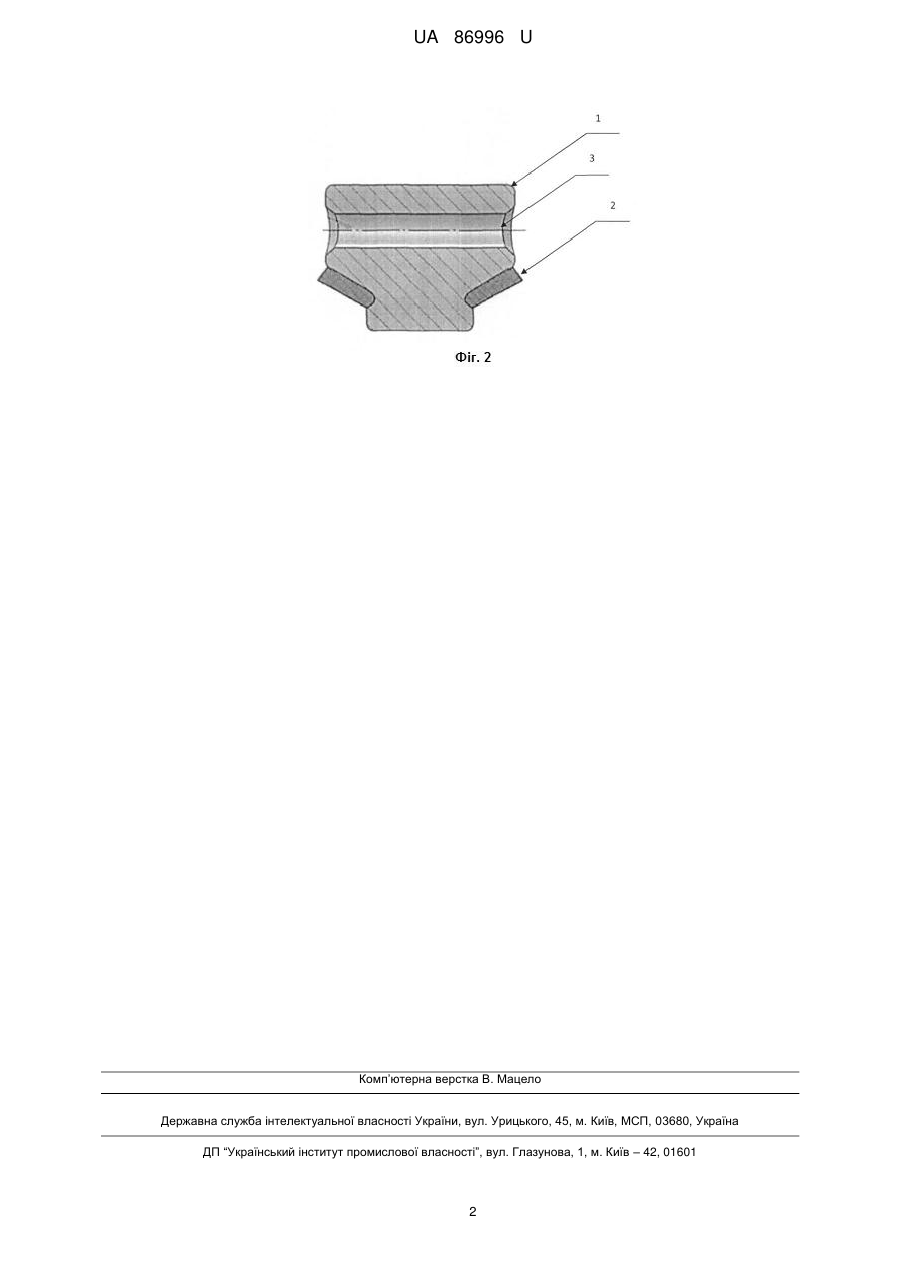

Реферат: UA 86996 U UA 86996 U 5 10 15 20 25 30 Корисна модель належить до галузі пакувальних виробів і може бути використана для закупорювання пляшок, наприклад, у лікеро-горілчаній промисловості, а саме для закупорювання пляшок з вином, лікером і коньяком. Відомий пробка для закупорювання посудин [патент України на корисну модель № 29914, МПК A61J1/14, B65D39/00 бюл. № 2, 25.01.2008 р.], що виконана у вигляді порожнистого циліндра з полімерного матеріалу, зовнішня поверхня якого забезпечена кільцевими фіксуючими виступами, а у верхній частині циліндра розташований опорний буртик, яка відрізняється тим, що у верхній частині циліндра виконаний додатковий опорний буртик. Основним недоліком вказаної корисної моделі є відсутність можливості ущільнення в закритому стані та відсутність зручності при багаторазовому використанні пробки для закупорювання. В основу корисної моделі поставлена задача вдосконалити конструкцію пробки за допомогою якої збільшується ущільнення в закритому стані та можливість використання даної пробки з дротовим держаком, за рахунок чого збільшується зручність при багаторазовому використанні такої пробки. Поставлена задача вирішується наступним чином: Ущільнювальна пробка, яка складається із тіла пробки, яке виконане із твердого матеріалу та ущільнювальної прокладки, яка відрізняється тим, що тіло пробки, являє собою циліндричну фігуру складно профільної форми, переріз якої зменшується в нижній частині та має циліндричний наскрізний отвір або циліндричні глухі отвори діаметром від 3 до 5 мм, а ущільнювальна прокладка виконана з еластичного матеріалу у формі кільця, яке сполучене із тілом пробки та має наступне співвідношення діаметрів 2d=D, де: D - зовнішній діаметр прокладки; d - внутрішній діаметр прокладки. Опис конструкції ущільнювальної пробки пояснюється графічними матеріалами, на яких зображене наступне: Фіг. 1 - вид зліва ущільнювальної пробки. Фіг. 2 - розріз ущільнювальної пробки Ущільнювальна пробка складається із тіла пробки 1 та ущільнювальної прокладки 2, та має циліндричний отвір 3. Використання ущільнювальної пробки значно збільшує ущільнення отвору пляшки в закритому положенні, що значно покращує експлуатаційні властивості такого пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Ущільнювальна пробка, що складається із тіла пробки, яке виконане із твердого матеріалу та ущільнювальної прокладки, яка відрізняється тим, що тіло пробки, являє собою циліндричну фігуру складно профільної форми, переріз якої зменшується в нижній частині та має циліндричний наскрізний отвір або циліндричні глухі отвори діаметром від 3 до 5 мм, ущільнювальна прокладка виконана з еластичного матеріалу у формі кільця, яке сполучене із тілом пробки та має наступне співвідношення діаметрів 2d=D, де: D - зовнішній діаметр прокладки; d - внутрішній діаметр прокладки. 1 UA 86996 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
