Ущільнювальна шайба вводу масляного трансформатора

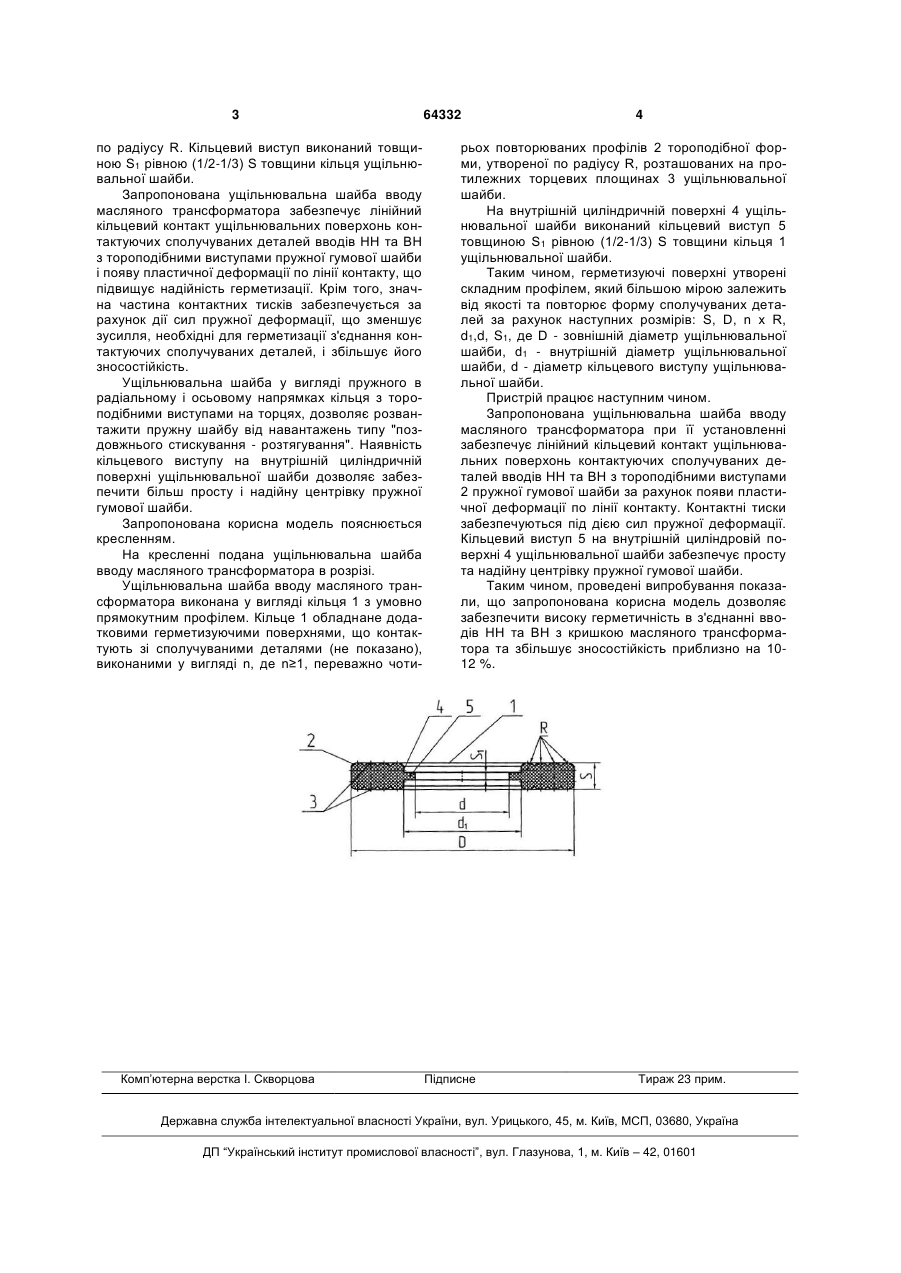

1. Ущільнювальна шайба вводу масляного трансформатора, що виконана у вигляді кільця з умовно прямокутним профілем, яка відрізняється 3 по радіусу R. Кільцевий виступ виконаний товщиною S1 рівною (1/2-1/3) S товщини кільця ущільнювальної шайби. Запропонована ущільнювальна шайба вводу масляного трансформатора забезпечує лінійний кільцевий контакт ущільнювальних поверхонь контактуючих сполучуваних деталей вводів НН та ВН з тороподібними виступами пружної гумової шайби і появу пластичної деформації по лінії контакту, що підвищує надійність герметизації. Крім того, значна частина контактних тисків забезпечується за рахунок дії сил пружної деформації, що зменшує зусилля, необхідні для герметизації з'єднання контактуючих сполучуваних деталей, і збільшує його зносостійкість. Ущільнювальна шайба у вигляді пружного в радіальному і осьовому напрямках кільця з тороподібними виступами на торцях, дозволяє розвантажити пружну шайбу від навантажень типу "поздовжнього стискування - розтягування". Наявність кільцевого виступу на внутрішній циліндричній поверхні ущільнювальної шайби дозволяє забезпечити більш просту і надійну центрівку пружної гумової шайби. Запропонована корисна модель пояснюється кресленням. На кресленні подана ущільнювальна шайба вводу масляного трансформатора в розрізі. Ущільнювальна шайба вводу масляного трансформатора виконана у вигляді кільця 1 з умовно прямокутним профілем. Кільце 1 обладнане додатковими герметизуючими поверхнями, що контактують зі сполучуваними деталями (не показано), виконаними у вигляді n, де n≥1, переважно чоти Комп’ютерна верстка І. Скворцова 64332 4 рьох повторюваних профілів 2 тороподібної форми, утвореної по радіусу R, розташованих на протилежних торцевих площинах 3 ущільнювальної шайби. На внутрішній циліндричній поверхні 4 ущільнювальної шайби виконаний кільцевий виступ 5 товщиною S1 рівною (1/2-1/3) S товщини кільця 1 ущільнювальної шайби. Таким чином, герметизуючі поверхні утворені складним профілем, який більшою мірою залежить від якості та повторює форму сполучуваних деталей за рахунок наступних розмірів: S, D, n x R, d1,d, S1, де D - зовнішній діаметр ущільнювальної шайби, d1 - внутрішній діаметр ущільнювальної шайби, d - діаметр кільцевого виступу ущільнювальної шайби. Пристрій працює наступним чином. Запропонована ущільнювальна шайба вводу масляного трансформатора при її установленні забезпечує лінійний кільцевий контакт ущільнювальних поверхонь контактуючих сполучуваних деталей вводів НН та ВН з тороподібними виступами 2 пружної гумової шайби за рахунок появи пластичної деформації по лінії контакту. Контактні тиски забезпечуються під дією сил пружної деформації. Кільцевий виступ 5 на внутрішній циліндровій поверхні 4 ущільнювальної шайби забезпечує просту та надійну центрівку пружної гумової шайби. Таким чином, проведені випробування показали, що запропонована корисна модель дозволяє забезпечити високу герметичність в з'єднанні вводів НН та ВН з кришкою масляного трансформатора та збільшує зносостійкість приблизно на 1012 %. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
