Ущільнювальна шайба для нарізного з’єднання

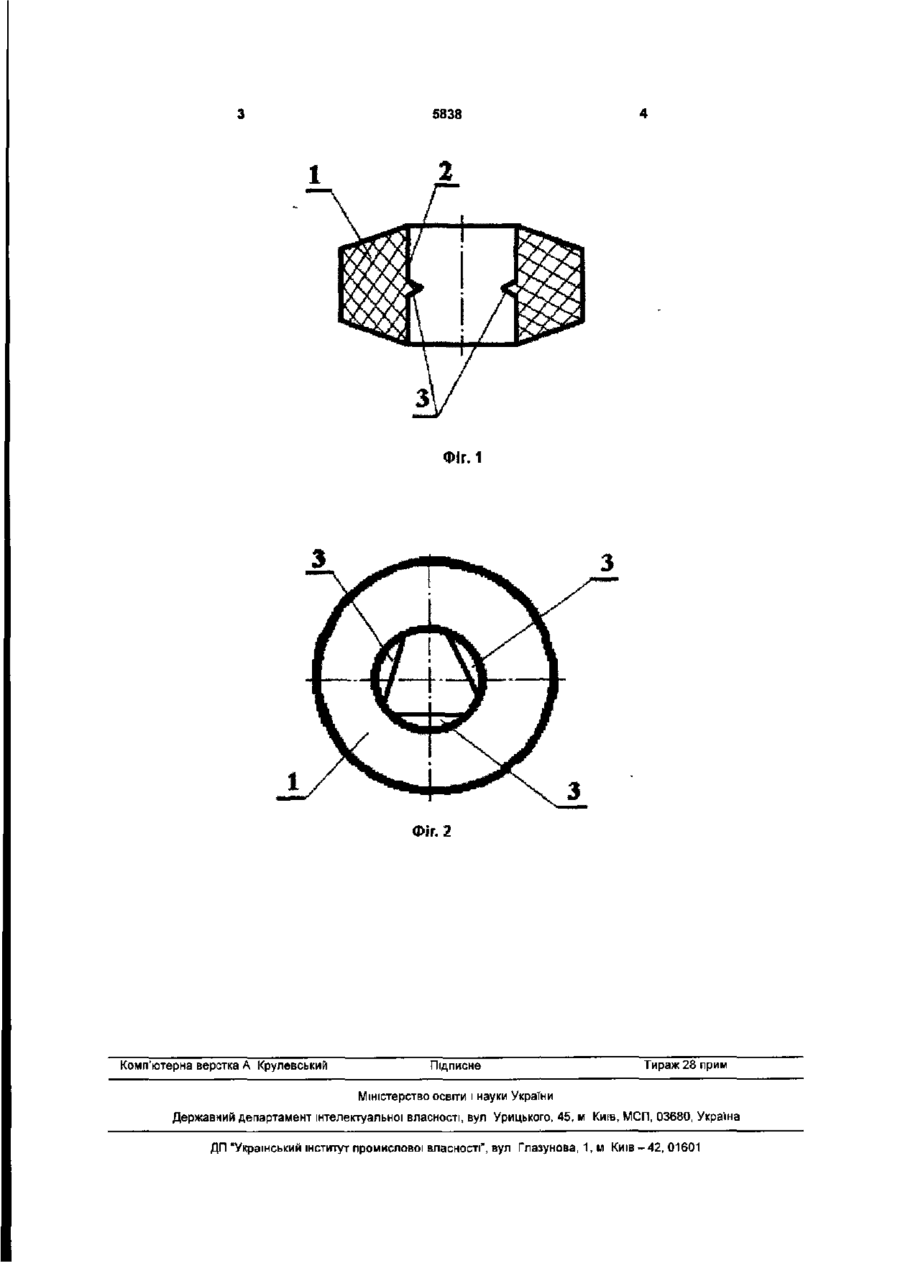

1. Ущільнювальна шайба для нарізного з'єднання, виконана із еластичного матеріалу, яка відрізняється тим, що її виконано із полімерного матеріалу, і на внутрішній циліндричній поверхні її центрального отвору виконані поперечні клиноподібні виступи. 2 Ущільнювальна шайба за п. 1, яка відрізняється тим, що клиноподібні виступи рівномірно розподілені по колу. 3 Ущільнювальна шайба за пп. 1 або 2, яка відрізняється тим, що клиноподібні виступи мають в плані вигляд сегментів круга. Корисна модель стосується кріпильних деталей, зокрема для скріплення листових елементів або кріплення листових стінових елементів до каркасних елементів, і може бути використаною в сільськогосподарському будівництві під час будування силосних зерносховищ для забезпечення герметичності з'єднання елементів. Відомою є шайба із еластичного матеріалу для стопоріння нарізних елементів [Патент РФ №2008534, F16B 39/10, F16B 39/24, опубліковано 28.02.1994] Відома шайба не забезпечує зручності монтажу, особливо великих будівельних конструкцій на відкритих просторах, оскільки під час складання нарізного з'єднання вона не тримається на нарізному стрижні, легко зісковзує і може загубитися. Технічна задача корисної моделі полягає в удосконаленні виконаної з еластичного матеріалу ущільнювальної шайби для нарізного з'єднання шляхом виконання її із полімерного матеріалу та виконання на внутрішній циліндричній поверхні II центрального отвору поперечних клиноподібних виступів, які зачіпляючись за витки різі нарізного стрижня, протидіють зісковзуванню шайби, що сприяє зручності та підвищенню продуктивності праці. Ущільнювальну шайбу для нарізного з'єднання виконано Із полімерного матеріалу, і на внутрішній циліндричній поверхні її центрального отвору виконано поперечні клиноподібні виступи, які можуть бути рівномірно розподілені по колу і мати в плані вигляд сегментів круга. На Фіг.1 показано поздовжній переріз ущільнювальної шайби, а на Фіг 2 показано вид ущільнювальної шайби в плані Виконана Із полімерного матеріалу ущільнювальна шайба 1 для нарізного з'єднання має на внутрішній циліндричній поверхні 2 рівномірно розподілені по колу клиноподібні виступи З Під час монтажу виступи 3 не перешкоджають надяганню ущільнювальної шайби 1 на нарізний стрижень болта нарізного з'єднання, проте потім виступи 3 зачіпляються за витки різі нарізного стрижня і протидіють зісковзуванню шайби, насунутої на нарізний стрижень болта, що сприяє зручності та підвищенню продуктивності праці під час монтажу, особливо великих будівельних конструкцій на відкритих просторах 00 СО оо ю 5838 ФІГ. 1 Фіг. 2 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
