Спосіб автоматичного керування зволоженням зерна

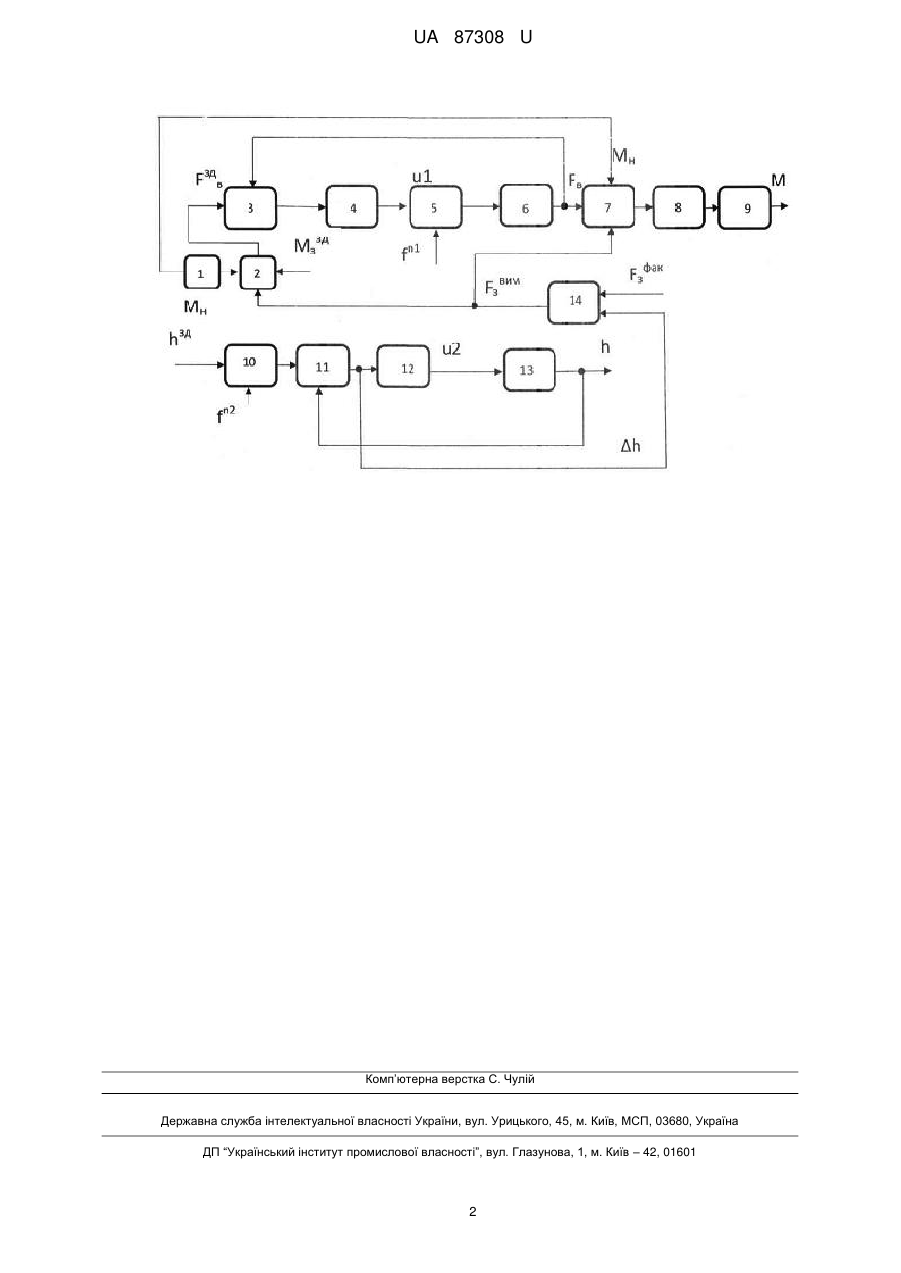

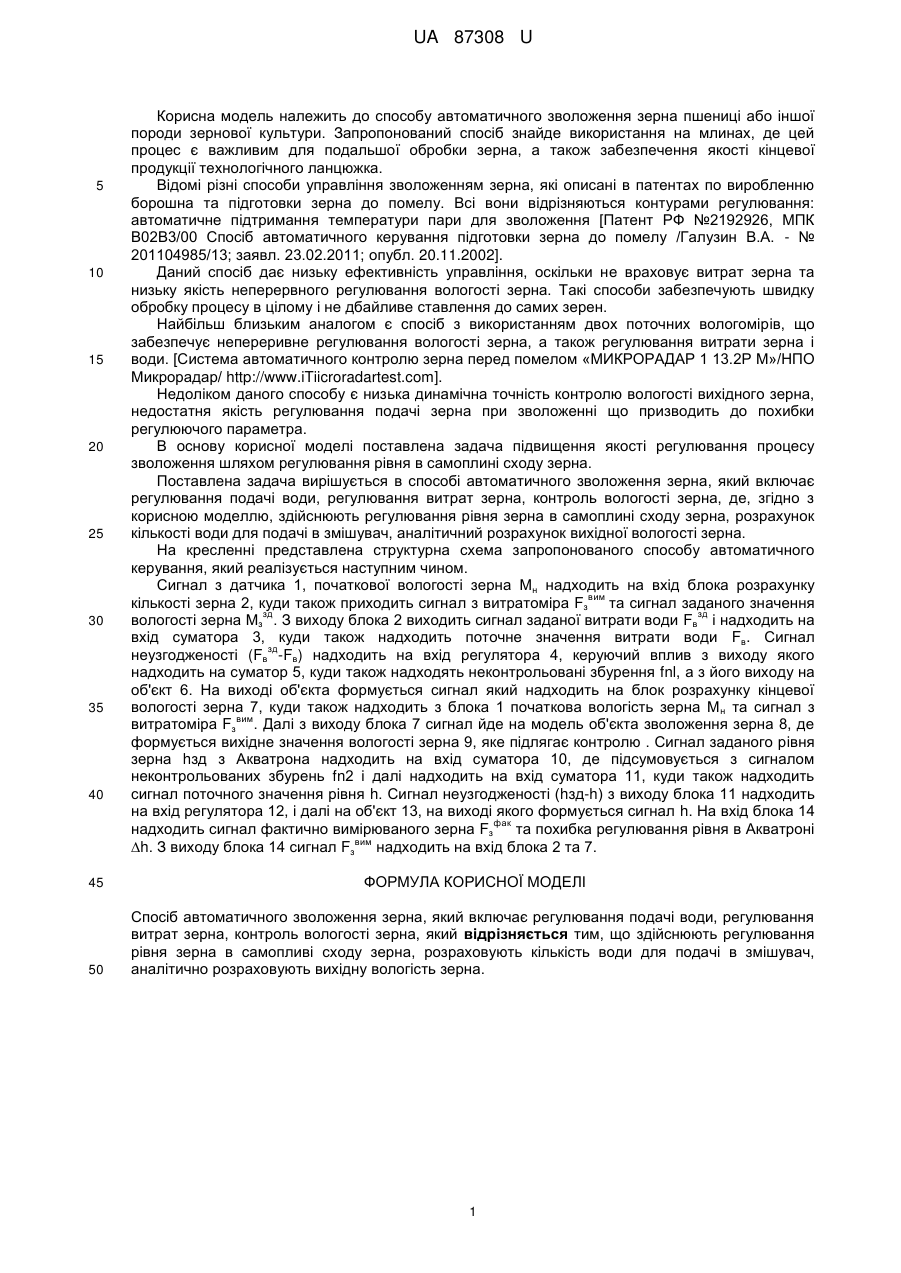

Реферат: UA 87308 U UA 87308 U 5 10 15 20 25 30 35 40 Корисна модель належить до способу автоматичного зволоження зерна пшениці або іншої породи зернової культури. Запропонований спосіб знайде використання на млинах, де цей процес є важливим для подальшої обробки зерна, а також забезпечення якості кінцевої продукції технологічного ланцюжка. Відомі різні способи управління зволоженням зерна, які описані в патентах по виробленню борошна та підготовки зерна до помелу. Всі вони відрізняються контурами регулювання: автоматичне підтримання температури пари для зволоження [Патент РФ №2192926, МПК В02В3/00 Спосіб автоматичного керування підготовки зерна до помелу /Галузин В.А. - № 201104985/13; заявл. 23.02.2011; опубл. 20.11.2002]. Даний спосіб дає низьку ефективність управління, оскільки не враховує витрат зерна та низьку якість неперервного регулювання вологості зерна. Такі способи забезпечують швидку обробку процесу в цілому і не дбайливе ставлення до самих зерен. Найбільш близьким аналогом є спосіб з використанням двох поточних вологомірів, що забезпечує непереривне регулювання вологості зерна, а також регулювання витрати зерна і води. [Система автоматичного контролю зерна перед помелом «МИКРОРАДАР 1 13.2Р Μ»/ΗΠΟ Микрорадар/ http://www.iTiicroradartest.com]. Недоліком даного способу є низька динамічна точність контролю вологості вихідного зерна, недостатня якість регулювання подачі зерна при зволоженні що призводить до похибки регулюючого параметра. В основу корисної моделі поставлена задача підвищення якості регулювання процесу зволоження шляхом регулювання рівня в самоплині сходу зерна. Поставлена задача вирішується в способі автоматичного зволоження зерна, який включає регулювання подачі води, регулювання витрат зерна, контроль вологості зерна, де, згідно з корисною моделлю, здійснюють регулювання рівня зерна в самоплині сходу зерна, розрахунок кількості води для подачі в змішувач, аналітичний розрахунок вихідної вологості зерна. На кресленні представлена структурна схема запропонованого способу автоматичного керування, який реалізується наступним чином. Сигнал з датчика 1, початкової вологості зерна Мн надходить на вхід блока розрахунку вим кількості зерна 2, куди також приходить сигнал з витратоміра Fз та сигнал заданого значення зд зд вологості зерна Мз . З виходу блока 2 виходить сигнал заданої витрати води Fв і надходить на вхід суматора 3, куди також надходить поточне значення витрати води Fв. Сигнал зд неузгодженості (Fв -Fв) надходить на вхід регулятора 4, керуючий вплив з виходу якого надходить на суматор 5, куди також надходять неконтрольовані збурення fnl, а з його виходу на об'єкт 6. На виході об'єкта формується сигнал який надходить на блок розрахунку кінцевої вологості зерна 7, куди також надходить з блока 1 початкова вологість зерна М н та сигнал з вим витратоміра Fз . Далі з виходу блока 7 сигнал йде на модель об'єкта зволоження зерна 8, де формується вихідне значення вологості зерна 9, яке підлягає контролю . Сигнал заданого рівня зерна hзд з Акватрона надходить на вхід суматора 10, де підсумовується з сигналом неконтрольованих збурень fn2 і далі надходить на вхід суматора 11, куди також надходить сигнал поточного значення рівня h. Сигнал неузгодженості (hзд-h) з виходу блока 11 надходить на вхід регулятора 12, і далі на об'єкт 13, на виході якого формується сигнал h. На вхід блока 14 фак надходить сигнал фактично вимірюваного зерна Fз та похибка регулювання рівня в Акватроні вим h. З виходу блока 14 сигнал Fз надходить на вхід блока 2 та 7. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб автоматичного зволоження зерна, який включає регулювання подачі води, регулювання витрат зерна, контроль вологості зерна, який відрізняється тим, що здійснюють регулювання рівня зерна в самопливі сходу зерна, розраховують кількість води для подачі в змішувач, аналітично розраховують вихідну вологість зерна. 1 UA 87308 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
