Спосіб автоматичного керування процесом дроблення зерна в дробарці
Номер патенту: 51993
Опубліковано: 10.08.2010
Формула / Реферат
Спосіб автоматичного керування процесом дроблення зерна в дробарці, що включає регулювання струму та розрідження в дробарці, який відрізняється тим, що додатково постійно контролюють струм та розрідження, також розв'язують контури регулювання за рахунок введення коректуючого зв'язку.
Текст

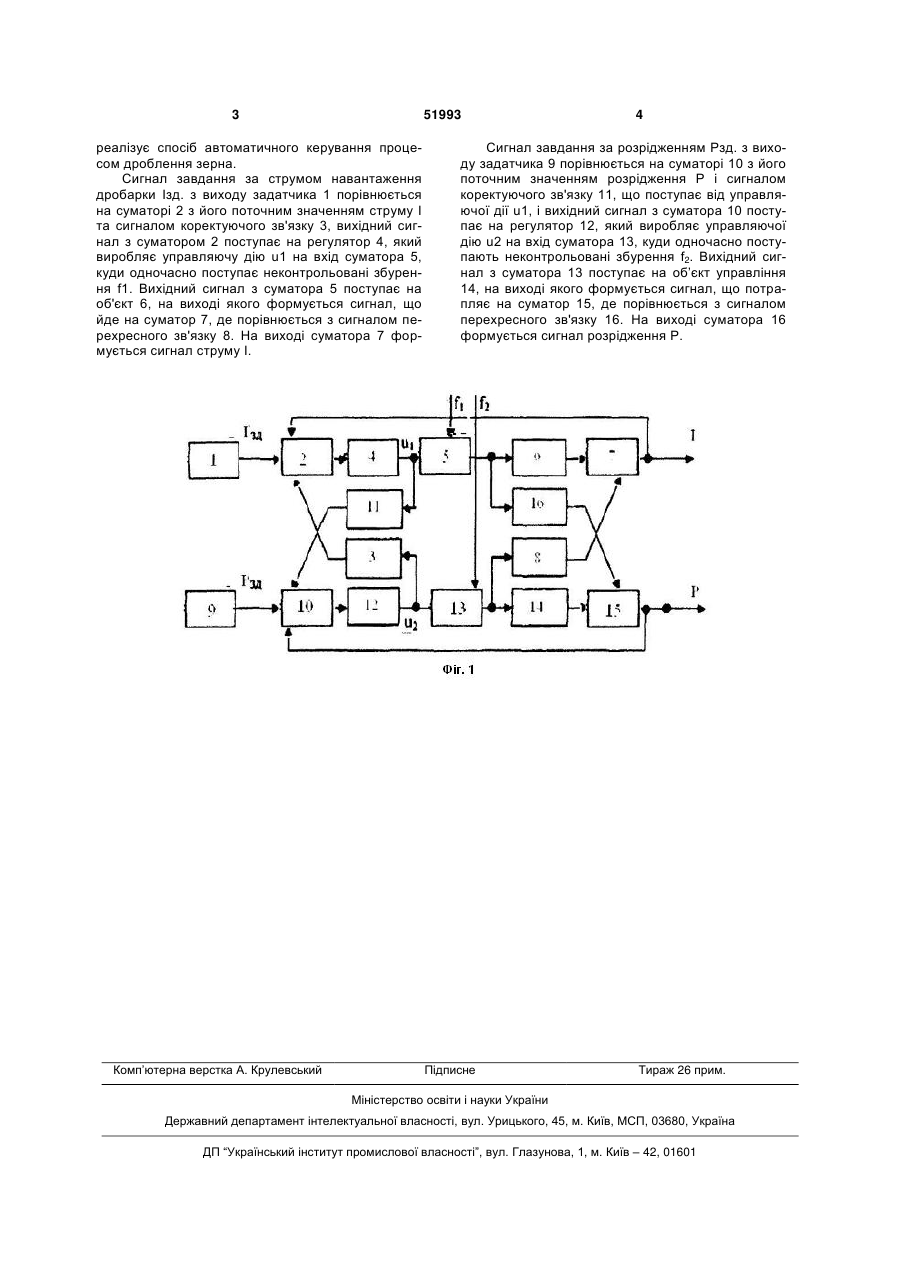

Спосіб автоматичного керування процесом дроблення зерна в дробарці, що включає регулювання струму та розрідження в дробарці, який відрізняється тим, що додатково постійно контролюють струм та розрідження, також розв'язують контури регулювання за рахунок введення коректуючого зв'язку. (19) (21) u201001234 (22) 08.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ПАВЛОВ АРТУР ІВАНОВИЧ, САЛАМАТІН ВІТАЛІЙ ВІКТОРОВИЧ (73) ОДЕСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 51993 реалізує спосіб автоматичного керування процесом дроблення зерна. Сигнал завдання за струмом навантаження дробарки Ізд. з виходу задатчика 1 порівнюється на суматорі 2 з його поточним значенням струму І та сигналом коректуючого зв'язку 3, вихідний сигнал з суматором 2 поступає на регулятор 4, який виробляє управляючу дію u1 на вхід суматора 5, куди одночасно поступає неконтрольовані збурення f1. Вихідний сигнал з суматора 5 поступає на об'єкт 6, на виході якого формується сигнал, що йде на суматор 7, де порівнюється з сигналом перехресного зв'язку 8. На виході суматора 7 формується сигнал струму І. Комп’ютерна верстка А. Крулевський 4 Сигнал завдання за розрідженням Рзд. з виходу задатчика 9 порівнюється на суматорі 10 з його поточним значенням розрідження Р і сигналом коректуючого зв'язку 11, що поступає від управляючої дії u1, і вихідний сигнал з суматора 10 поступає на регулятор 12, який виробляє управляючої дію u2 на вхід суматора 13, куди одночасно поступають неконтрольовані збурення f2. Вихідний сигнал з суматора 13 поступає на об’єкт управління 14, на виході якого формується сигнал, що потрапляє на суматор 15, де порівнюється з сигналом перехресного зв'язку 16. На виході суматора 16 формується сигнал розрідження Р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of automatic control of crushing process of grain in crusher
Автори англійськоюPavlov Artur Ivanovych, Salamatin Vitalii Viktorovych
Назва патенту російськоюСпособ автоматического управления процессом дробления зерна в дробилке
Автори російськоюПавлов Артур Иванович, Саламатин Виталий Викторович
МПК / Мітки
МПК: B02C 9/00
Мітки: зерна, дробарці, керування, процесом, автоматичного, спосіб, дроблення
