Спосіб лазерної обробки заготовок із прозорих для лазерного випромінювання матеріалів

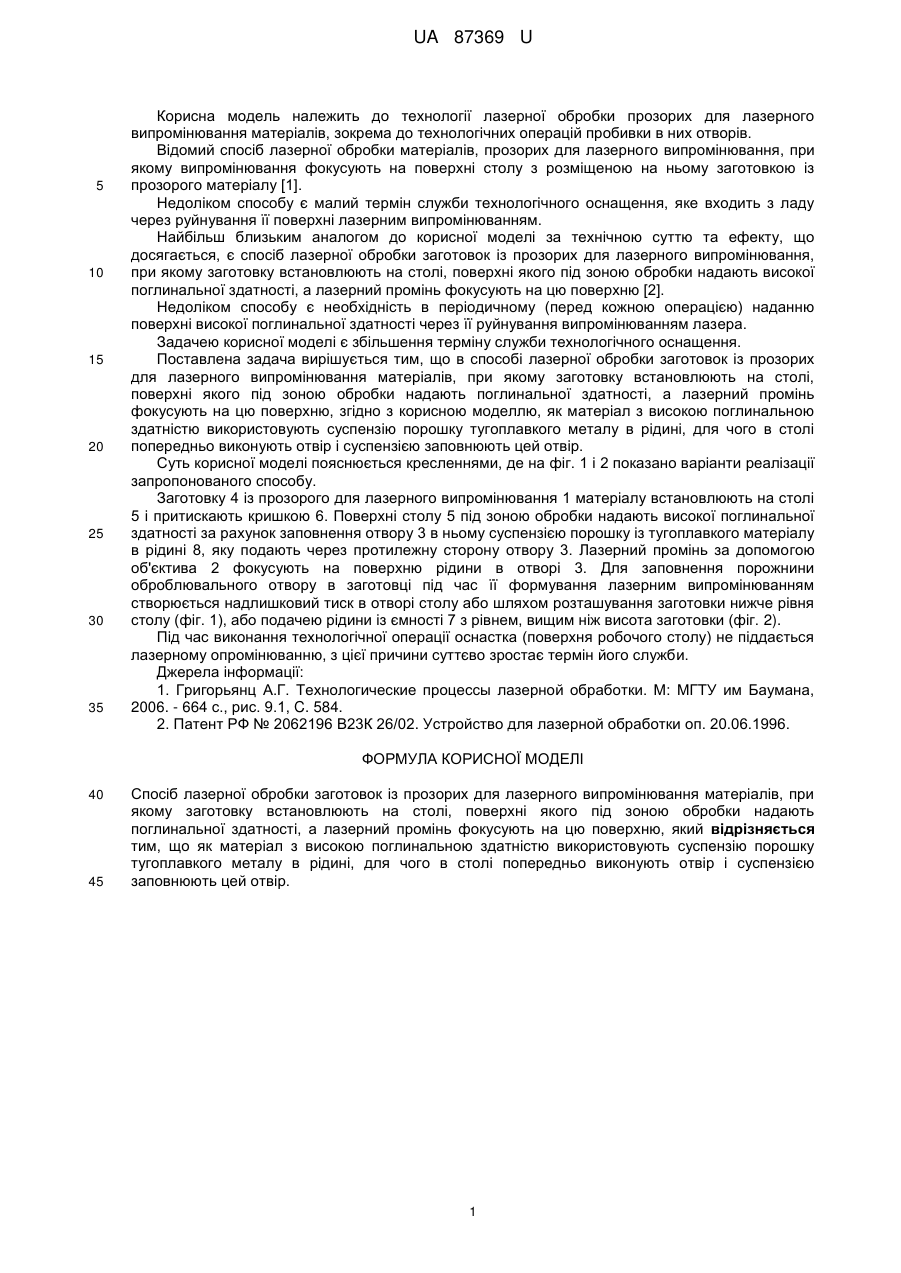

Реферат: Спосіб лазерної обробки заготовок із прозорих для лазерного випромінювання матеріалів, при якому заготовку встановлюють на столі, поверхні якого під зоною обробки надають поглинальної здатності, а лазерний промінь фокусують на цю поверхню. Як матеріал з високою поглинальною здатністю використовують суспензію порошку тугоплавкого металу в рідині, для чого в столі попередньо виконують отвір і суспензією заповнюють цей отвір. UA 87369 U (54) СПОСІБ ЛАЗЕРНОЇ ОБРОБКИ ЗАГОТОВОК ІЗ ПРОЗОРИХ ДЛЯ ЛАЗЕРНОГО ВИПРОМІНЮВАННЯ МАТЕРІАЛІВ UA 87369 U UA 87369 U 5 10 15 20 25 30 35 Корисна модель належить до технології лазерної обробки прозорих для лазерного випромінювання матеріалів, зокрема до технологічних операцій пробивки в них отворів. Відомий спосіб лазерної обробки матеріалів, прозорих для лазерного випромінювання, при якому випромінювання фокусують на поверхні столу з розміщеною на ньому заготовкою із прозорого матеріалу [1]. Недоліком способу є малий термін служби технологічного оснащення, яке входить з ладу через руйнування її поверхні лазерним випромінюванням. Найбільш близьким аналогом до корисної моделі за технічною суттю та ефекту, що досягається, є спосіб лазерної обробки заготовок із прозорих для лазерного випромінювання, при якому заготовку встановлюють на столі, поверхні якого під зоною обробки надають високої поглинальної здатності, а лазерний промінь фокусують на цю поверхню [2]. Недоліком способу є необхідність в періодичному (перед кожною операцією) наданню поверхні високої поглинальної здатності через її руйнування випромінюванням лазера. Задачею корисної моделі є збільшення терміну служби технологічного оснащення. Поставлена задача вирішується тим, що в способі лазерної обробки заготовок із прозорих для лазерного випромінювання матеріалів, при якому заготовку встановлюють на столі, поверхні якого під зоною обробки надають поглинальної здатності, а лазерний промінь фокусують на цю поверхню, згідно з корисною моделлю, як матеріал з високою поглинальною здатністю використовують суспензію порошку тугоплавкого металу в рідині, для чого в столі попередньо виконують отвір і суспензією заповнюють цей отвір. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 і 2 показано варіанти реалізації запропонованого способу. Заготовку 4 із прозорого для лазерного випромінювання 1 матеріалу встановлюють на столі 5 і притискають кришкою 6. Поверхні столу 5 під зоною обробки надають високої поглинальної здатності за рахунок заповнення отвору 3 в ньому суспензією порошку із тугоплавкого матеріалу в рідині 8, яку подають через протилежну сторону отвору 3. Лазерний промінь за допомогою об'єктива 2 фокусують на поверхню рідини в отворі 3. Для заповнення порожнини оброблювального отвору в заготовці під час її формування лазерним випромінюванням створюється надлишковий тиск в отворі столу або шляхом розташування заготовки нижче рівня столу (фіг. 1), або подачею рідини із ємності 7 з рівнем, вищим ніж висота заготовки (фіг. 2). Під час виконання технологічної операції оснастка (поверхня робочого столу) не піддається лазерному опромінюванню, з цієї причини суттєво зростає термін його служби. Джерела інформації: 1. Григорьянц А.Г. Технологические процессы лазерной обработки. М: МГТУ им Баумана, 2006. - 664 с., рис. 9.1, C. 584. 2. Патент РФ № 2062196 В23К 26/02. Устройство для лазерной обработки оп. 20.06.1996. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб лазерної обробки заготовок із прозорих для лазерного випромінювання матеріалів, при якому заготовку встановлюють на столі, поверхні якого під зоною обробки надають поглинальної здатності, а лазерний промінь фокусують на цю поверхню, який відрізняється тим, що як матеріал з високою поглинальною здатністю використовують суспензію порошку тугоплавкого металу в рідині, для чого в столі попередньо виконують отвір і суспензією заповнюють цей отвір. 1 UA 87369 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
