Спосіб лазерного контролю якості кристалічних матеріалів, прозорих в оптичному діапазоні випромінювання
Номер патенту: 57495
Опубліковано: 25.02.2011
Автори: Маслов Володимир Петрович, Венгер Євген Федорович, Качур Наталія Володимирівна
Формула / Реферат
Спосіб лазерного контролю якості кристалічних матеріалів, прозорих в оптичному діапазоні випромінювання, в якому випромінювання проходить через зразок, потрапляє на прилад, що фіксує пропускання випромінювання, який відрізняється тим, що зразок опромінюють лазерним випромінюванням з довжиною хвилі, що відповідає діапазону прозорості цього кристалу, вимірюють розподіл потужності випромінювання, яке пройшло через зразок, і порівнюють з величиною потужності випромінювання цього лазера, що пройшло через еталонний зразок у такому ж тілесному куті.
Текст

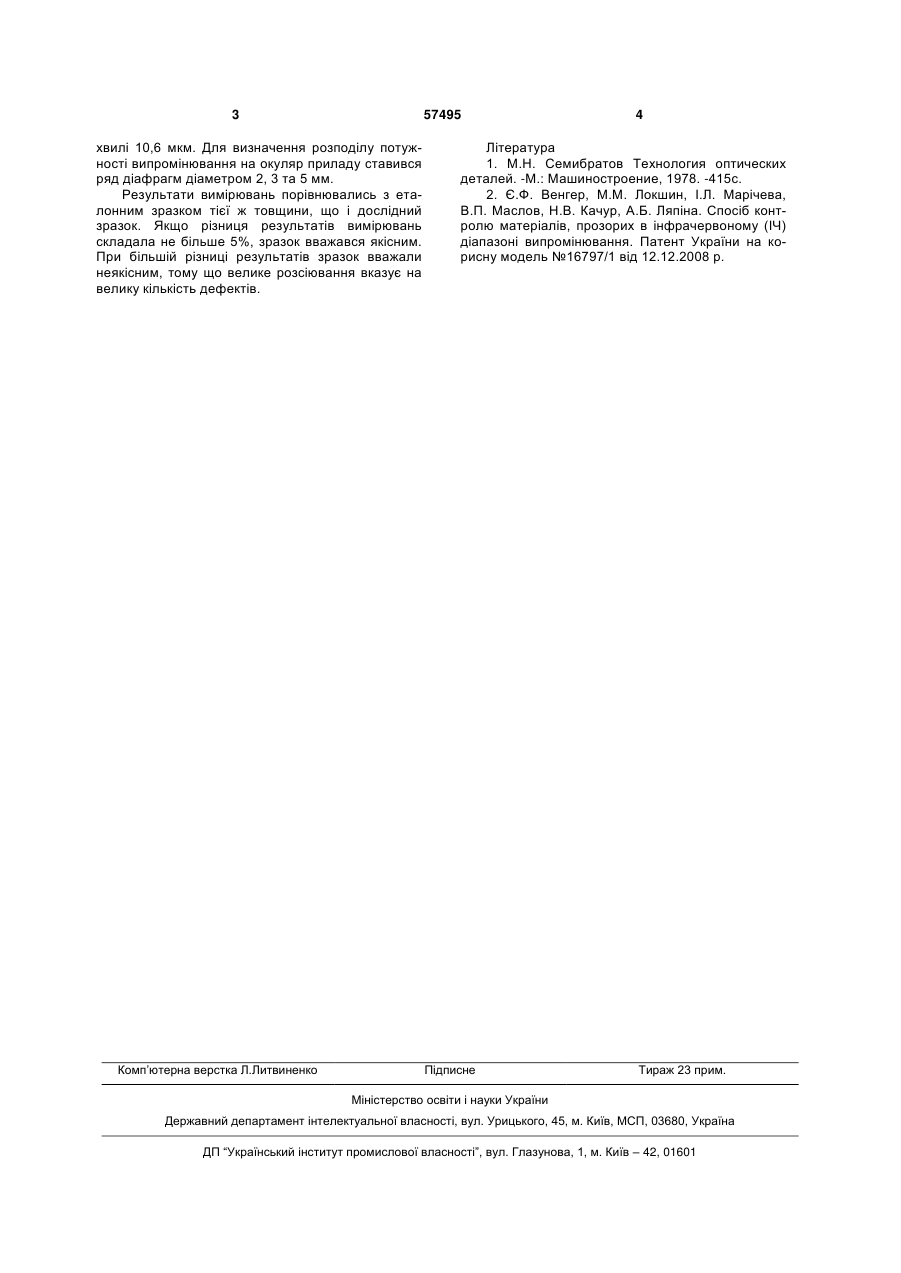

Спосіб лазерного контролю якості кристалічних матеріалів, прозорих в оптичному діапазоні 3 57495 хвилі 10,6 мкм. Для визначення розподілу потужності випромінювання на окуляр приладу ставився ряд діафрагм діаметром 2, 3 та 5 мм. Результати вимірювань порівнювались з еталонним зразком тієї ж товщини, що і дослідний зразок. Якщо різниця результатів вимірювань складала не більше 5%, зразок вважався якісним. При більшій різниці результатів зразок вважали неякісним, тому що велике розсіювання вказує на велику кількість дефектів. Комп’ютерна верстка Л.Литвиненко 4 Література 1. М.Н. Семибратов Технология оптических деталей. -М.: Машиностроение, 1978. -415с. 2. Є.Ф. Венгер, М.М. Локшин, І.Л. Марічева, В.П. Маслов, Н.В. Качур, А.Б. Ляпіна. Спосіб контролю матеріалів, прозорих в інфрачервоному (ІЧ) діапазоні випромінювання. Патент України на корисну модель №16797/1 від 12.12.2008 р. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for laser control of quality of crystalline materials transparent in optical range of radiation
Автори англійськоюVenher Yevhen Fedorovych, Kachur Nataliia Volodymyrivna, Maslov Volodymyr Petrovych
Назва патенту російськоюСпособ лазерного контроля качества кристаллических материалов, прозрачных b оптическом диапазоне излучения
Автори російськоюВенгер Евгений Федорович, Качур Наталья Владимировна, Маслов Владимир Петрович
МПК / Мітки
МПК: G01N 23/02
Мітки: якості, прозорих, випромінювання, матеріалів, контролю, діапазоні, оптичному, лазерного, спосіб, кристалічних
