Пристрій управління регулятором

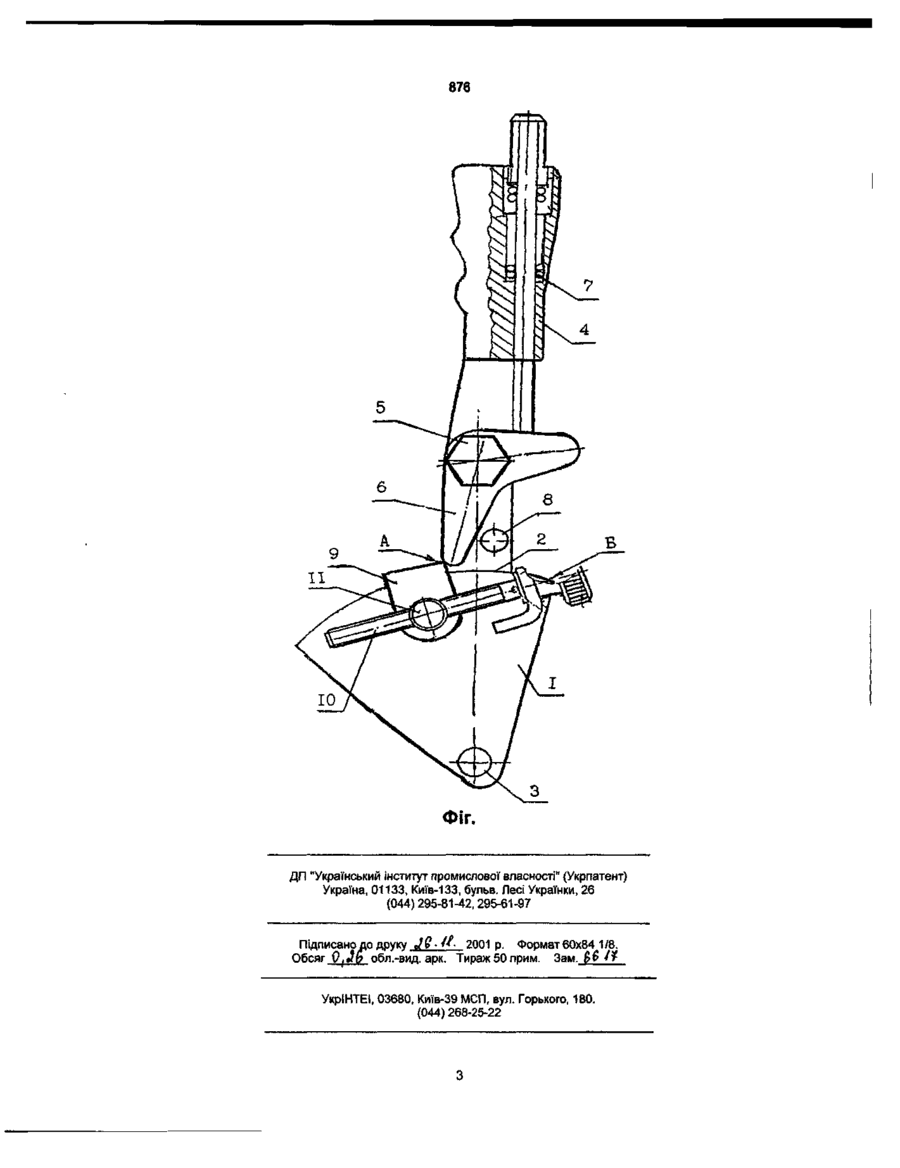

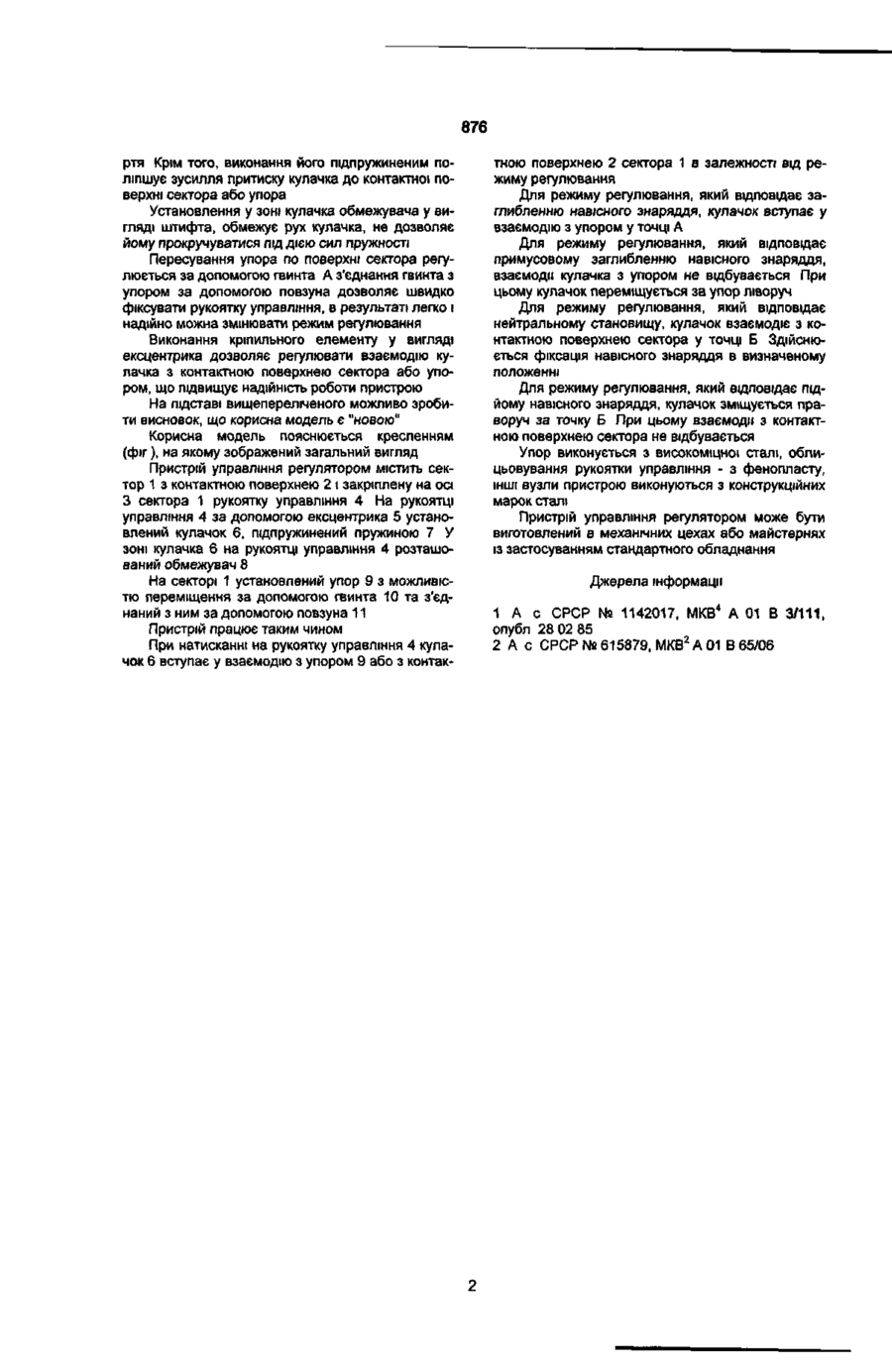

1. Пристрій управління регулятором, що містить сектор з контактною поверхнею і закріплену на осі сектора рукоятку управління з установленим -ИД НІЙ За ДОПОМОГ™ крІпмпьнпгп РПйМйнтя pnfin чим органом, взаємодіючим з контактною поверхнею сектора, який відрізняється тим, що на сек Корисна модель належить до галузі сільськогосподарської техніки, зокрема, до пристроїв управління регулятором стану навісного знаряддя трактору і призначена для регулювання глибини обробітку грунту в залежності від агротехнічних вимог. Відомий пристрій управління регулятором, який містить сектор з контактною поверхнею і закріплену на осі сектора рукоятку управління, та робочі органи, які взаємодіють з рукояткою управління та сектором [1]. Недоліком пристрою є низька експлуатаційна можливість внаслідок необхідності застосування значних зусиль на рукоятку управління для її переміщення. Відомий пристрій управління регулятором, який містить сектор з контактною поверхнею і закріплену на осі сектора рукоятку управління з установленим на ній за допомогою кріпильного елементу робочим органом, який взаємодіє з контактною поверхнею сектора [2]. Дане технічне рішення є найбільш близьким до того, що пропонується, за сукупністю суттєвих ознак, і його обрано прототипом. Робочий орган уявляє собою ролик з високоеластичного матеріалу, який взаємодіє з контактною поверхнею сектора. При взаємодії з контактною поверхнею сектора ролик пружно деформується. Сили тертя, які виникають при цьому, стопорять рукоятку управління у заданому стані. торі установлений упор, а робочий орган виконаний у вигляді підпружиненого кулачка, установленого з можливістю взаємодії з упором, причому у зоні кулачка розташований обмежувач. 2. Пристрій управління регулятором за п. 1, який відрізняється тим, що упор установлений на секторі з можливістю переміщення за допомогою гвинта та з'єднаний з гвинтом за допомогою повзуна, причому гвинт закріплений на секторі нерухомо. 3. Пристрій управління регулятором за п. 1, який відрізняється тим, що обмежувач виконаний у вигляді штифта. 4. Пристрій управління регулятором за п. 1, який відрізняється тим, що кріпильний елемент виконании у вигляді ексцентрика У відомому пристрої робочий орган швидко зношується, внаслідок чого створюються незручності в експлуатації, не забезпечується надійна фіксація рукоятки управління. В основу корисної моделі поставлено задачу вдосконалити пристрій управління регулятором шляхом використання нової конструкції робочого органа, що дозволить зменшити зношування робочого органа і підсилити фіксацію рукоятки управління. Поставлена задача вирішується тим, що в пристрої управління регулятором, що містить сектор з контактною поверхнею і закріплену на осі сектора рукоятку управління, з установленим на ній за допомогою кріпильного елемента робочим органом, взаємодіючим з контактною поверхнею сектора, відповідно корисної моделі, на секторі установлений упор, а робочий орган виконаний у вигляді підпружиненого кулачка, установленого з можливістю взаємодії з упором, причому в зоні кулачка розташований обмежувач. У першому варіанті упор установлений на секторі з можливістю переміщення за допомогою гвинта та з'єднаний з гвинтом за допомогою повзуна, причому гвинт закріплений на секторі нерухомо. У другому варіанті обмежувач виконаний у вигляді штифта. У третьому варіанті кріпильний елемент виконаний у вигляді ексцентрика. Виконання робочого органа у вигляді кулачка не дозволяє йому деформуватися під дією сил те со ф СО 876 ртя Крім того, виконання його шдпружиненим поліпшує зусилля притиску кулачка до контактно» поверхні сектора або упора Установлення у зоні кулачка обмежувача у вигляді штифта, обмежує рух кулачка, не дозволяє йому прокручуватися під дією сил пружності Пересування упора по поверхні сектора регулюється за допомогою гвинта А з'єднання гвинта з упором за допомогою повзуна дозволяє швидко фіксувати рукоятку управління, в результаті легко і надійно можна змінювати режим регулювання Виконання кріпильного елементу у вигляді ексцентрика дозволяє регулювати взаємодію кулачка з контактною поверхнею сектора або упором, що підвищує надійність роботи пристрою На підставі вищепереліченого можливо зробити висновок, що корисна модель є "новою" Корисна модель пояснюється кресленням (фіг), на якому зображений загальний вигляд Пристрій управління регулятором містить сектор 1 з контактною поверхнею 2 і закріплену на осі З сектора 1 рукоятку управління 4 На рукоятці управління 4 за допомогою ексцентрика 5 установлений кулачок 6, пщпружинений пружиною 7 У зоні кулачка 6 на рукоятці управління 4 розташований обмежувач 8 На секторі 1 установлений упор 9 з можливістю переміщення за допомогою гвинта 10 та з'єднаний з ним за допомогою повзуна 11 Пристрій працює таким чином При натисканні на рукоятку управління 4 кулачок 6 вступає у взаємодію з упором 9 або з контак тною поверхнею 2 сектора 1 в залежності від режиму регулювання Для режиму регулювання, який відповідає заглибленню навісного знаряддя, кулачок вступає у взаємодію з упором у точці А Для режиму регулювання, який відповідає примусовому заглибленню навісного знаряддя, взаємодії кулачка з упором не відбувається При цьому кулачок переміщується за упор ліворуч Для режиму регулювання, який відповідає нейтральному становищу, кулачок взаємодіє з контактною поверхнею сектора у точці Б Здійснюється фіксація навісного знаряддя в визначеному положенні Для режиму регулювання, який відповідає шдйому навісного знаряддя, кулачок зміщується праворуч за точку Б При цьому взаємодії з контактною поверхнею сектора не відбувається Упор виконується з високоміцної сталі, облицьовування рукоятки управління - з фенопласту, ІНШІ вузли пристрою виконуються з конструкційних марок сталі Пристрій управління регулятором може бути виготовлений в механічних цехах або майстернях із застосуванням стандартного обладнання Джерела інформації 1 А с СРСР № 1142017, МКВ4 А 01 В 3/111, опубл 28 02 85 2 А с СРСР № 615879, МКВ2 А 01 В 65/06 876 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку JQ -/^- 2001 р. Формат 60x84 1/8. Обсяг Qjclb обл.-вид. арк. Тираж 50 прим. Зам. £6 /У УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
