Причіпний ґрунторозпушувач

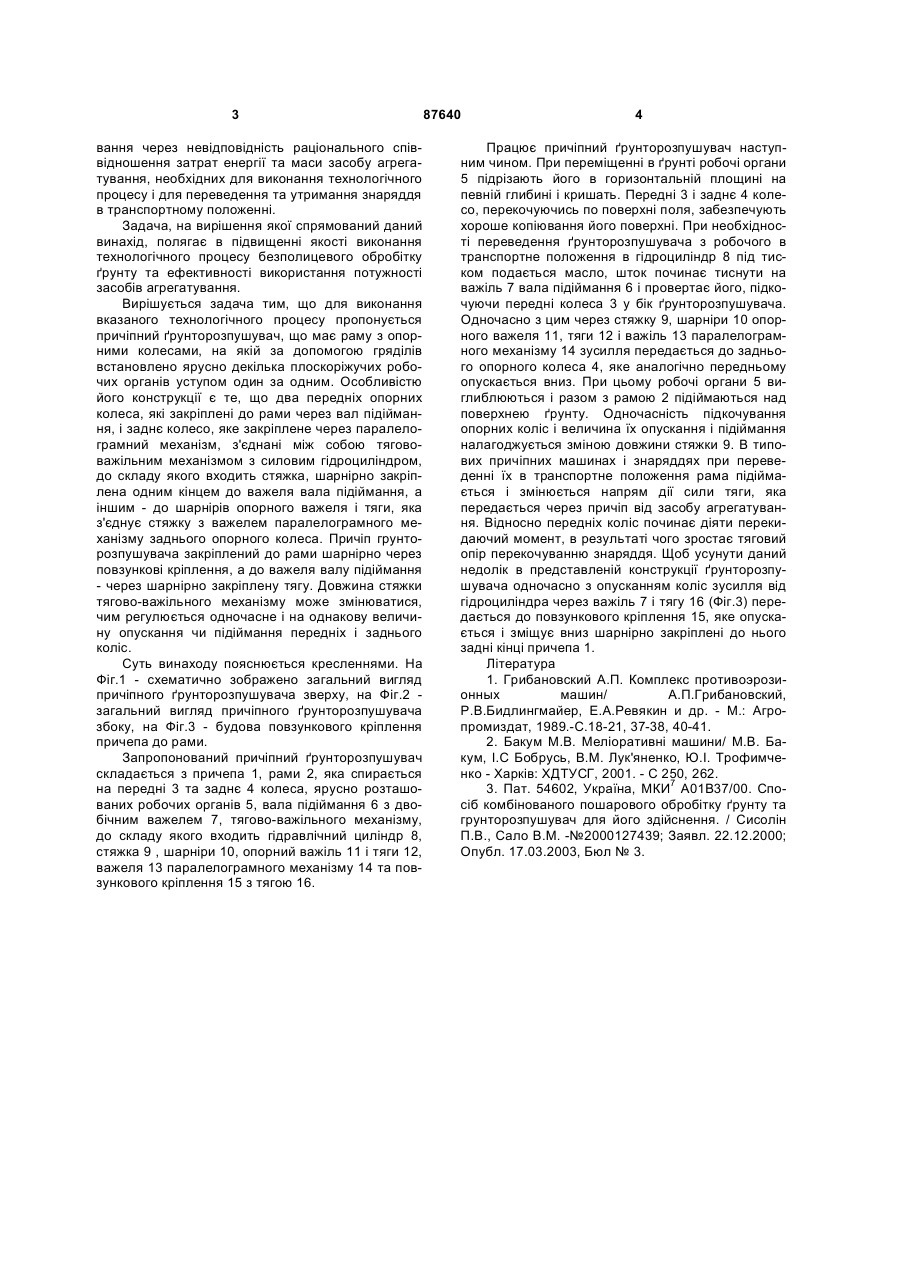

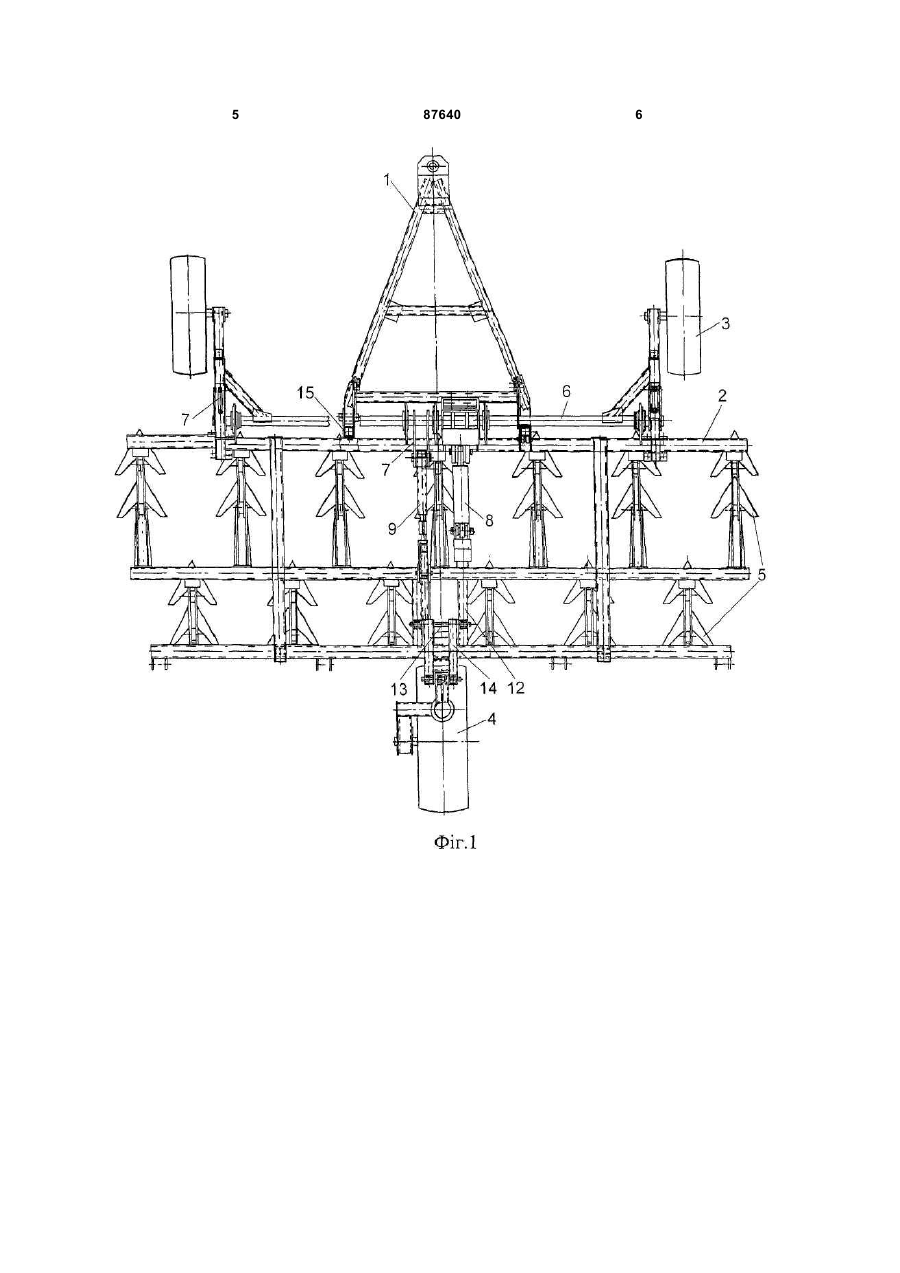

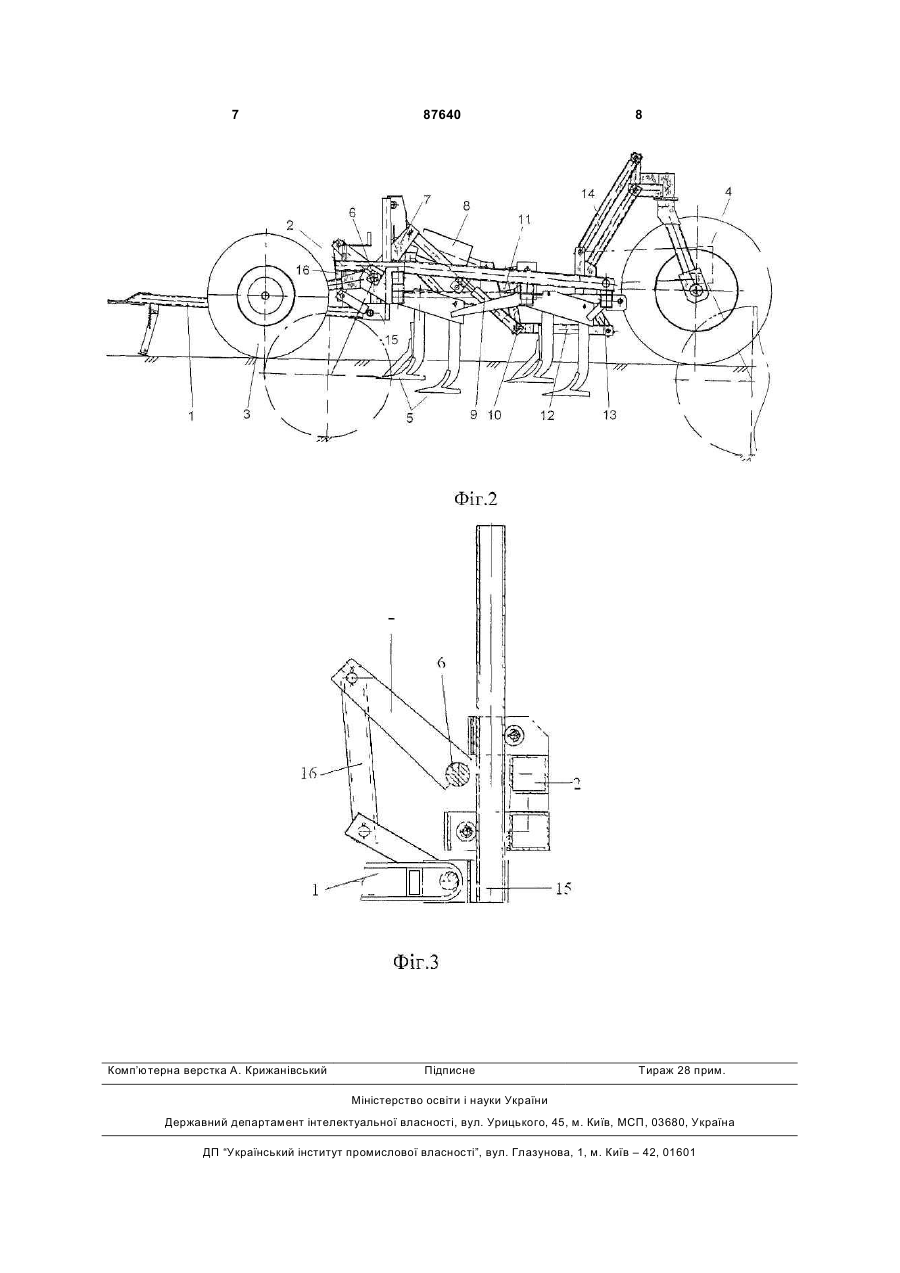

1. Причіпний ґрунторозпушувач для забезпечення безполицевого пошарового обробітку ґрун C2 1 3 вання через невідповідність раціонального співвідношення затрат енергії та маси засобу агрегатування, необхідних для виконання технологічного процесу і для переведення та утримання знаряддя в транспортному положенні. Задача, на вирішення якої спрямований даний винахід, полягає в підвищенні якості виконання технологічного процесу безполицевого обробітку ґрунту та ефективності використання потужності засобів агрегатування. Вирішується задача тим, що для виконання вказаного технологічного процесу пропонується причіпний ґрунторозпушувач, що має раму з опорними колесами, на якій за допомогою гряділів встановлено ярусно декілька плоскоріжучих робочих органів уступом один за одним. Особливістю його конструкції є те, що два передніх опорних колеса, які закріплені до рами через вал підіймання, і заднє колесо, яке закріплене через паралелограмний механізм, з'єднані між собою тягововажільним механізмом з силовим гідроциліндром, до складу якого входить стяжка, шарнірно закріплена одним кінцем до важеля вала підіймання, а іншим - до шарнірів опорного важеля і тяги, яка з'єднує стяжку з важелем паралелограмного механізму заднього опорного колеса. Причіп грунторозпушувача закріплений до рами шарнірно через повзункові кріплення, а до важеля валу підіймання - через шарнірно закріплену тягу. Довжина стяжки тягово-важільного механізму може змінюватися, чим регулюється одночасне і на однакову величину опускання чи підіймання передніх і заднього коліс. Суть винаходу пояснюється кресленнями. На Фіг.1 - схематично зображено загальний вигляд причіпного ґрунторозпушувача зверху, на Фіг.2 загальний вигляд причіпного ґрунторозпушувача збоку, на Фіг.3 - будова повзункового кріплення причепа до рами. Запропонований причіпний ґрунторозпушувач складається з причепа 1, рами 2, яка спирається на передні 3 та заднє 4 колеса, ярусно розташованих робочих органів 5, вала підіймання 6 з двобічним важелем 7, тягово-важільного механізму, до складу якого входить гідравлічний циліндр 8, стяжка 9 , шарніри 10, опорний важіль 11 і тяги 12, важеля 13 паралелограмного механізму 14 та повзункового кріплення 15 з тягою 16. 87640 4 Працює причіпний ґрунторозпушувач наступним чином. При переміщенні в ґрунті робочі органи 5 підрізають його в горизонтальній площині на певній глибині і кришать. Передні 3 і заднє 4 колесо, перекочуючись по поверхні поля, забезпечують хороше копіювання його поверхні. При необхідності переведення ґрунторозпушувача з робочого в транспортне положення в гідроциліндр 8 під тиском подається масло, шток починає тиснути на важіль 7 вала підіймання 6 і провертає його, підкочуючи передні колеса 3 у бік ґрунторозпушувача. Одночасно з цим через стяжку 9, шарніри 10 опорного важеля 11, тяги 12 і важіль 13 паралелограмного механізму 14 зусилля передається до заднього опорного колеса 4, яке аналогічно передньому опускається вниз. При цьому робочі органи 5 виглиблюються і разом з рамою 2 підіймаються над поверхнею ґрунту. Одночасність підкочування опорних коліс і величина їх опускання і підіймання налагоджується зміною довжини стяжки 9. В типових причіпних машинах і знаряддях при переведенні їх в транспортне положення рама підіймається і змінюється напрям дії сили тяги, яка передається через причіп від засобу агрегатування. Відносно передніх коліс починає діяти перекидаючий момент, в результаті чого зростає тяговий опір перекочуванню знаряддя. Щоб усунути даний недолік в представленій конструкції ґрунторозпушувача одночасно з опусканням коліс зусилля від гідроциліндра через важіль 7 і тягу 16 (Фіг.3) передається до повзункового кріплення 15, яке опускається і зміщує вниз шарнірно закріплені до нього задні кінці причепа 1. Література 1. Грибановский А.П. Комплекс противоэрозионных машин/ А.П.Грибановский, Р.В.Бидлингмайер, Е.А.Ревякин и др. - М.: Агропромиздат, 1989.-С.18-21, 37-38, 40-41. 2. Бакум М.В. Меліоративні машини/ М.В. Бакум, І.С Бобрусь, В.М. Лук'яненко, Ю.І. Трофимченко - Харків: ХДТУСГ, 2001. - С 250, 262. 3. Пат. 54602, Україна, МКИ7 А01В37/00. Спосіб комбінованого пошарового обробітку ґрунту та грунторозпушувач для його здійснення. / Сисолін П.В., Сало В.М. -№2000127439; Заявл. 22.12.2000; Опубл. 17.03.2003, Бюл № 3. 5 87640 6 7 Комп’ютерна верстка А. Крижанівський 87640 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
