Піддон для пакета виробів з центральним отвором, розташованих в декілька рядів по вертикалі

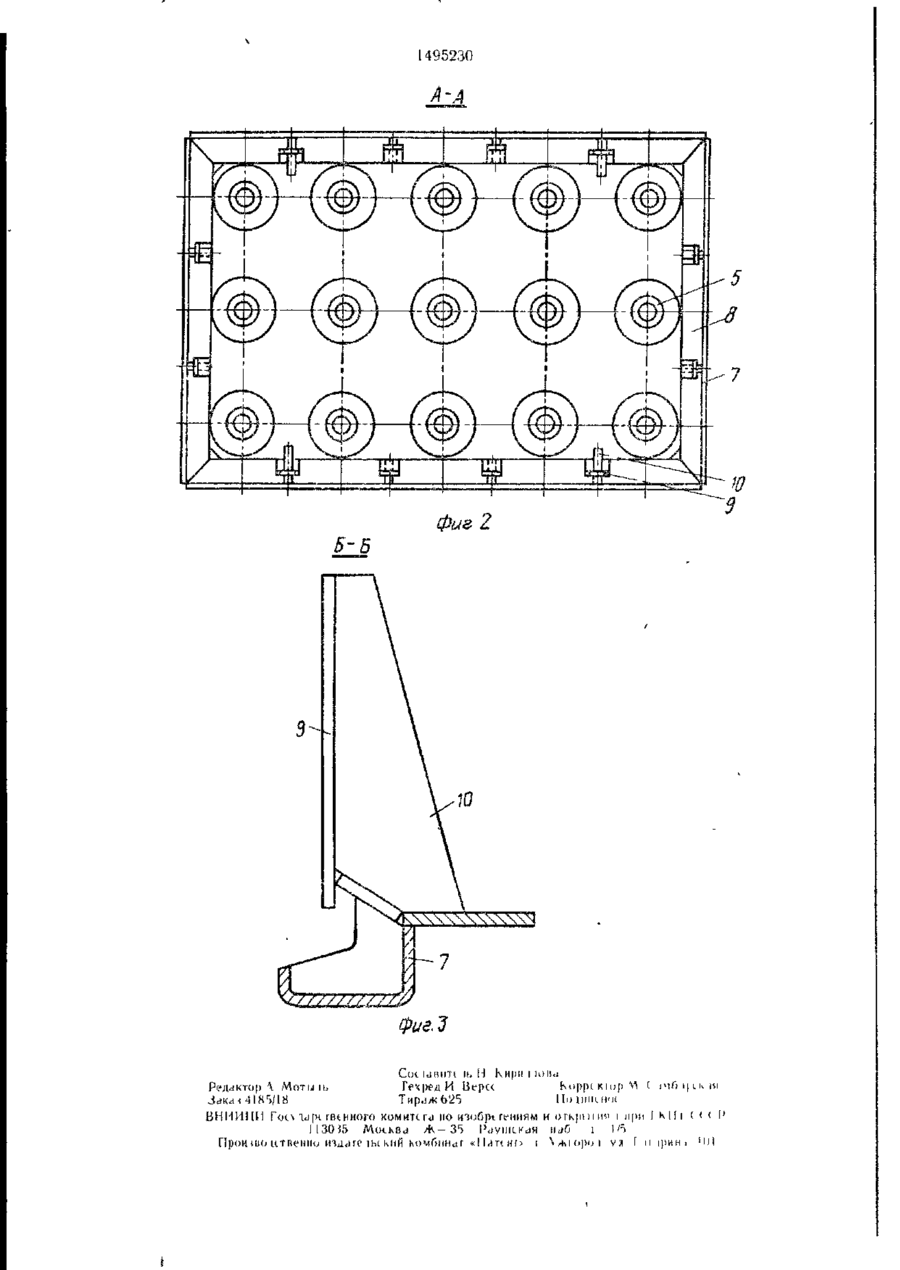

Изобретение касается хранения и транспортировки изделий, в частности поддонов дли пакета изделий с центральным отверстием, располагаемых в несколько рядов по вертикали. Цель изобретения -- повышение жесткости пакета и улучшение условий экс пдуатации. Поддон состоит из нижнего основания 1 и верхнего основаним 2. На нижнем основании жестко закреплены нггырн 3 для нижнего ряда изделий 4, имеющие элементы взаимной фиксации о и разделенные прокладками G. На нижнем основании по контуру расположена рама 7 и установленные на ней под углом к основанию Г-образные зацепы 8 и вертикальные платикн-стойки 9 с ребрами жесткости, заужешше и верхней части. Плагнкн-етонкіі 9 сметены внутрь поддона относительно периферии Г-образных запепов 8. Пленочные упаковочные материалы накладываются с определенным натяжением, создаваемым Г-образиы.ми зацепами, на пакет изделий. Платикичтойки необходимы для обеспечения возможности возвратной транспортировки нижнего и верхнего оснований как одного целого. 1 з.п. ф-лы. 3 и.т. СО со о 495230 Изобретение относится к хр-а нению и транспортировке изделий, в частности к поддонам для пакета и з дел и й с центральным отверстием, располагаемых в несколько рядов по вертикали. 5 Цель изобретения — повышение жесткости пакета и улучшение условий эксплуатации. На фиг 1 изображен поддон, обший вид; на фиг. 2 — подд о н с и з дел и я м и, вид в плане (сечение А — А на фиг I ) , на .Q фиг. 1 — элемент взаимной фиксации ниж3 него и верхнего оснований (сечение Б —Б на фиг. 1). Поддон для пакета изделий с центральным отверстием, располагаемых в несколь ко рядов по вертикали, состоит и І ниж- (5 нею 1 и верхнею 2 оснований На нижнем основании жестко закреплены штыри 3 для нижнею ряда изделий 4 Издсіия имеют элементы взаимной фиксации, выполненные в виде стержней 5 с буртиком, и разделены между собой прокладками Ь 20 с отверстиями для стержней Прокладки выполнены из картона или пластика, или металла, их устанавливают через определенное число рядов изделий Для зашиты изделий от атмосферных воздействий одну 25 прокладку закладывают на нижнее основание и одну на верхнее основание На нижнем основании по его контуру расположена рама 7, поперечное сечение которой выполнено в форме неравнобокого швеллера, и установленные под углом к нижнему основанию Г-образные зацепы 8 и мо 30 гут быть установлены элементы взаимной фиксации нижнего и верхнего оснований, выполненные в виде вертикальных платиковстоск 9 с ребрами 10 жесткости, круженными к верхней части Плашки-стойки смешены внутрь поддона относительно периферии Г- 35 обрашых зацепов, так как пленочный упаковочный материал располагается по паковкам, а не по платикам-стойкам слоям и обрезают В процессе навертки у нижнего основания 1 пленка захватывается за Г-образные зацепы 8 и надежно удерживается ими Удержание пленки является следствием захвата При трансгюршровке пакетов нзде лий при отсутствии Г-образных зацепов 8 в результате вибраций наблюдается смещение пленки с НИЖНЄІ о поддона Установка зацепов 8 под углом обеспечивает условия удержания упаковочной пленки за счет разности натяжения на кромки зацепа и внутри нею, что и увеличивает жесткость пакета Собранный таким образом поддон связывают металлической лентой, стропами или друюй обвязкой При возврате поддонов без изделий нижние и верхние и\ основания фиксируют друг относительно друга вертикальными платиками стойками 9 Ребра 10 жесткости выполнены заученными к верхнем части для исключения контакта с ними изделий, так как имеется необходимость перевозок ра жоразмерных паковок-изделни, обеспечивая исключение контакта с их напбольшим типоразмером Поддон для пакета изделий с центральным отверстием, располагаемых в несколько рядов по вертикали, обеспечивает эконп мию упаковочною картона, позволяет новы сить жесткость пакета, собранною на мета.)! .тческом поддоне, обеспечивающую многорядное хранение при установке друг на друга и устойчивое многорядное транспортирование. Формула изобретения 1 Поддон для пакета изделий с нейтральным отверстием, располагаемых в несколько рядов по вертикали, содержащий При сборке поддона на основание 1 кла- 40 верхнее и нижнее основания с жестко закрепленными на последнем штырями, дут прокладку 6, после чего на штыри 3 элементы фиксации изделий по вертикали надеваю і нижний ряд изделий, в которые и прокладки, отличающийся тем, что, с вставляют стержни 5, и на них накладыцелью повышения жесткости пакета, нижнее вают следующий ряд изделий и т. д основание снабжено расположенной по его После установки нескольких слоев изделий и установки в них стержней 5 на 45 контуру рамой, поперечное сечение которой имеет форму неравнобокого швеллера, на коних надевают прокладку 6 и набирают слеторой установлены Г-образные зацепы, расдующий слой. После установки последнего положенные под углом к нижнему осно слоя изделий укладывают еще одну прокладванию. ку 6 и сверху через отверстия в ней вставляют в отверстие изделий стержни, 2 Поддон по п !, оіличаюіцийся теч, 50 что, с целью улучшения условий эксплупа которые устанавливают верхнее основа ние. На специальном устройстве сформироатации, на раме установлены вертикальванный поддон заворачивают в несколько слоные гиш гики-стойки, каждый из которых ев пленкой При этом вначале процесса выполнен с ребром жесткости, зауженный свободный конец пленки соединяют с верхв верхней части, и расположен со смешеним основанием, а по его завершению пленнием внутрь относительно периферии Г-обку приваривают к ее ранее уложенным 55 разных зацепов. 495230 A-A Б-Б Cot Р е д а к т о р \ М о т ы іь SdKAi 418S/18 ІЛПІТІ li, H Ге чред И U e p c t Т и р . і ж b'25 КИ|1И І IDIi.i hupru к т р Ч Пипшинк і V А і opt) і vii Г і г ірн н і ! 0 І
