Піддон для відливки зливок у крізьні виливниці
Номер патенту: 1468
Опубліковано: 25.07.1994
Автори: Бондаренко Микола Андрійович, Савченко Леонід Степанович, Дворядкін Борис Олександрович, Локтіонов Петро Якович, Тарасов Віктор Іванович, Кущенко Олександр Іванович, Бросєв Олександр Олександрович
Формула / Реферат

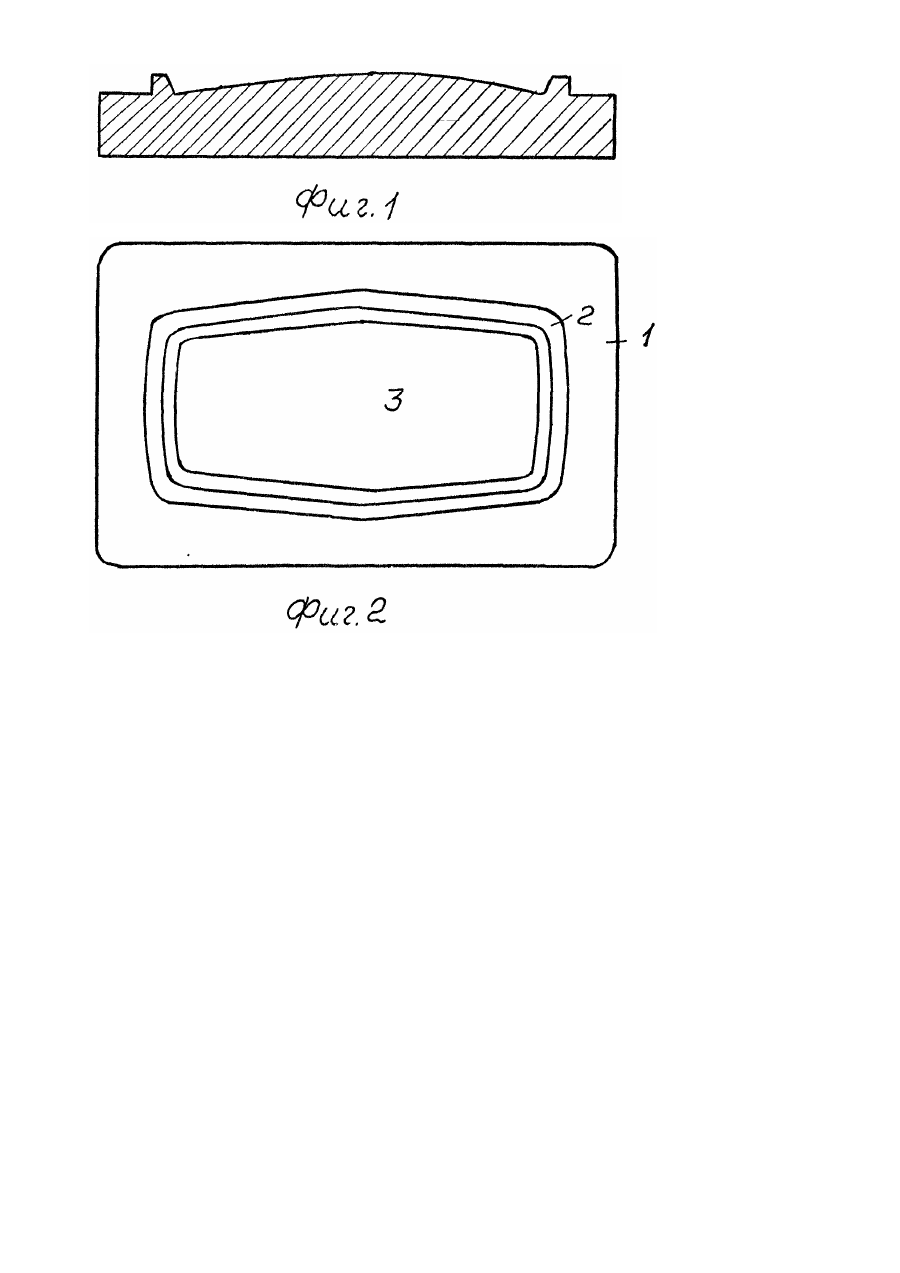

Поддон для отливки слитков в сквозные изложницы в виде плиты с выступами по периметру внутренних стенок изложницы, отличающийся тем, что плита выполнена выпуклой, вытянутой в сторону узких граней и плавно переходящей в выступы по периметру, а величина выпуклости составляет 0,15...0,3 толщины поддона.
Текст
Изобретение относится к сталеплавильному производству, в частности, к разливке Стали в сквозные изложницы. Известен поддон для отливки прямоугольных слитков, имеющий выступы постоянной высоты, свободно входящие внутрь изложницы. Использование такого поддона позволяет уменьшить протяженность утяжки донного раската до 1,5% по сравнению с 4,5% при использовании обычных плоских поддонов [1]. Наиболее близким к описываемому по технической сущности и достигаемым результатам является поддон для отливки в сквозные изложницы прямоугольных слитков в виде плиты с выступами по форме внутренних стенок (периметру) изложницы, выступы выполнены с переменной по длине высотой, возрастающей о середины к краям границ, при этом отношение минимальной высоты выступа к максимальной составляет 0,05-0,4 [2]. При отливке металла сверху происходит размывание плиты, что снижает стойкость поддона, причем при отливке металла сверху нижняя часть слитка запорочена пеной, что приводит к повышенному расходу металла, идущего в обрезь. Задачей изобретения является разработка конструкции поддона для отливки слитков в сквозные изложницы, позволяющей снизить расход металла, идущего в обрезь, и повысить стойкость поддона за счет снижения пенообразования и предотвращения размывания плиты. Поставленная задача решается тем, что в поддоне для отливки слитков в сквозные изложницы в виде плиты с выступами по периметру внутренних стенок изложницы, согласно изобретению, плита выполнена выпуклой, вытянутой в сторону узких граней и плавно переходящей в выступ по периметру, а величина выпуклости составляет 0,15-0,3 толщины поддона. Выполнение плиты поддона выпуклой и вытянутой в сторону узких граней, плавно переходящей в выступ по периметру, позволяет струе металла, ударяясь в выпуклость и растекаясь равномерно по площади поддона, сформировать подушку из жидкого металла, предотвращая интенсивное ценообразование, и, как следствие, позволяет снизить брак по плене и рвани, уменьшить размывание плиты, а, следовательно, увеличить стойкость поддона. На фиг. 1 изображен описываемый поддон, вид сбоку; на фиг. 2 - вид сверху. Поддон состоит из плиты 1 с выступами 2 по периметру внутренних стенок изложницы, выпуклости 3, вытянутой в сторону узких граней и плавно переходящей в выступ по периметру. Величина выступа составляет 0,15-0,3 толщины поддона. В процессе отливки слитков сверху в сквозные изложницы струя металла, ударяясь в выпуклость, равномерно растекается по площади поддона и формирует подушку из жидкого металла, предотвращая образование плены, В процессе прокатки слитков за счет утяжки снижается донная обрезь раската, а за счет сферической выпуклости увеличивается стойкость поддона. В таблице приведены данные, характеризующие поддон по граничным, средним, ниже среднего и выше верхнего предела показателям и по прототипу. Таким образом, предложенный поддон для отливки слитков в сквозные изложницы обладает преимуществами по сравнению с известным. Технический результат от использования изобретения заключается в сокращении расхода донной обрези в процессе прокатки слитков, сокращении запороченности пленок и снижении расхода поддонов на 0,17-0,35 кг на тонну готовой стали.
ДивитисяДодаткова інформація
Назва патенту англійськоюPan for casting the ingots into through casting molds
Автори англійськоюBrosiev Oleksandr Oleksandrovych, Dviroadkin Borys Oleksandrovych, Kuschenko Oleksandr Ivanovych, Loktionov Petro Yakovych, Tarasov Viktor Ivanovych, Bondarenko Mykola Andriiovych, Savchenko Leonid Stepanovych
Назва патенту російськоюПоддон для отливки слитков в сквозные изложницы
Автори російськоюБросев Александр Александрович, Дворядкин Борис Александрович, Кущенко Александр Иванович, Локтионов Петр Яковлевич, Тарасов Виктор Иванович, Бондаренко Николай Андреевич, Савченко Леонид Степанович
МПК / Мітки
МПК: B22D 7/06
Мітки: зливок, відливки, виливниці, крізьні, піддон
