Ливарна одноразова модель
Номер патенту: 87782
Опубліковано: 10.08.2009
Автори: Шинський Олег Йосипович, Дорошенко Володимир Степанович
Формула / Реферат

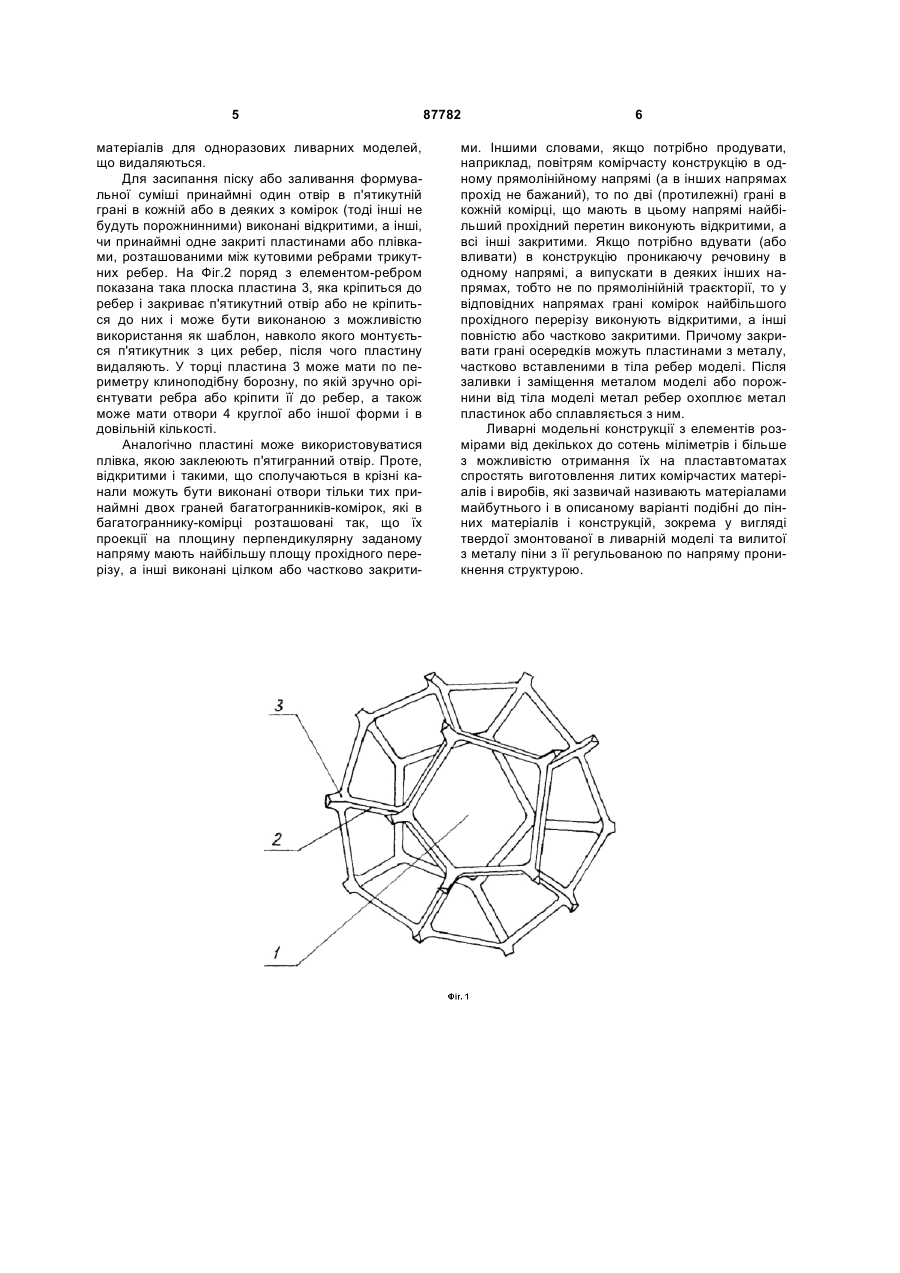

1. Ливарна одноразова модель, яка піддається деструкції в піщаній формі, зібрана з елементів, що повторюються, в комірчасту конструкцію, яка складена з комірок у вигляді багатогранників з відкритими крізними порожнинами, розташованими в каркасі з ребер цих комірок, яка відрізняється тим, що ребра є взаємозв’язаною системою, в якій в одній точці сходяться по чотири ребра, окрім ребер зовнішнього контуру конструкції, а багатогранники мають грані з середнім числом вершин багатокутника N<5,14.
2. Модель за п. 1, яка відрізняється тим, що ребра виконані з можливістю утворення з обох кінців ребра однакових кутів в 109° 28’, окрім ребер зовнішнього контуру всієї конструкції.
3. Модель за п. 1, яка відрізняється тим, що ребра мають в перерізі трикутник.
4. Модель за п. 2, яка відрізняється тим, що площа перерізу трикутного ребра (S) визначена як S = r2(31/2-p/2), де r - радіус вписаної у багатогранник-комірку кулі.
5. Модель за п. 2, яка відрізняється тим, що ребра мають в перерізі рівносторонній трикутник.
6. Модель за п. 2, яка відрізняється тим, що кутові ребра трикутних в перерізі ребер розташовані так, що кожне служить контуром отвору у вигляді плоского п’ятикутника.

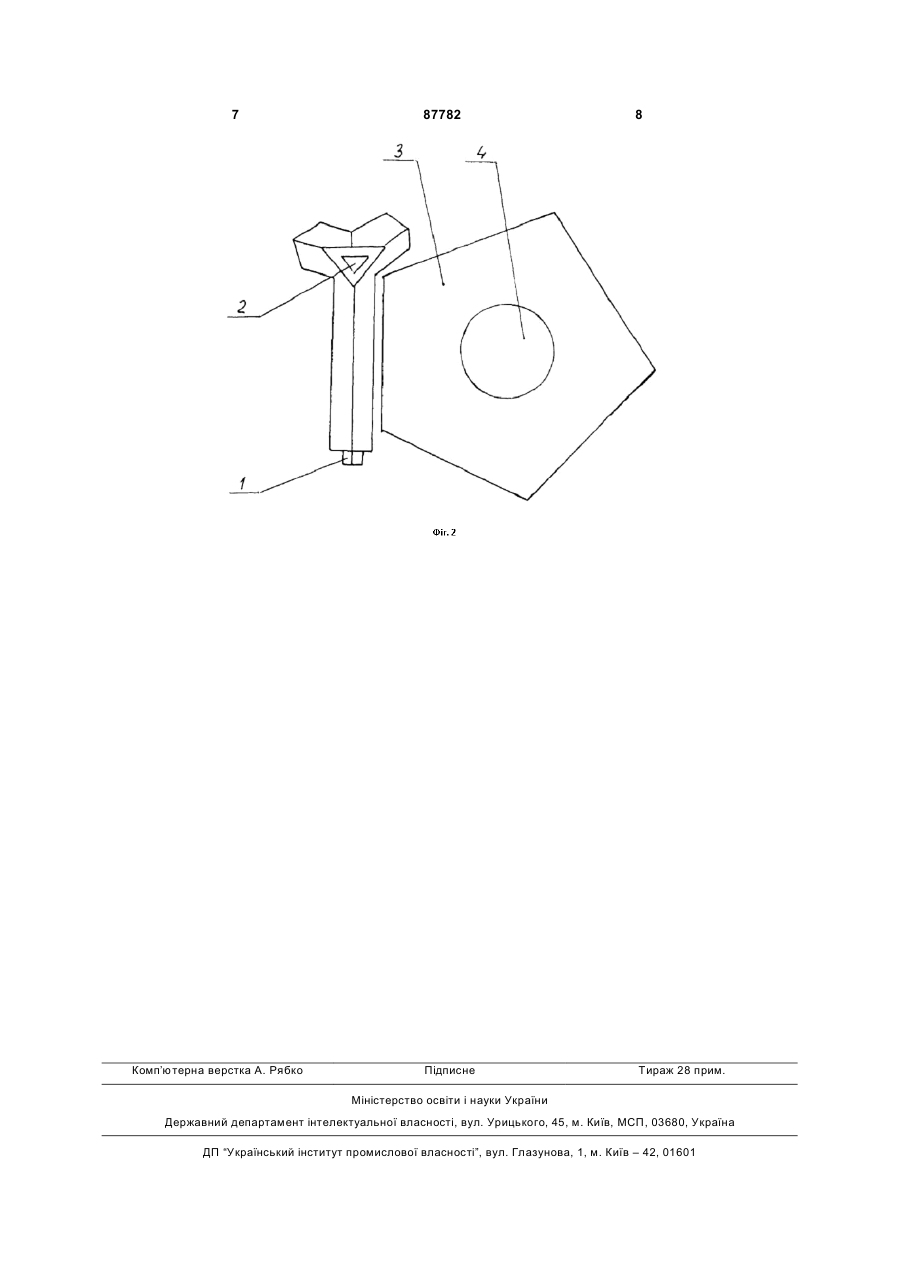

7. Модель за п. 3, яка відрізняється тим, що при збірці з елементів, що повторюються, каркаса з трикутних ребер використані з’єднання шпилька-паз, причому шпилька і паз на цих елементах в перерізі мають трикутну форму.
8. Модель за п. 3, яка відрізняється тим, що має принаймні один отвір п’ятикутної форми, який в кожній або в деяких з комірок виконаний відкритим, а інші чи принаймні один закриті пластинами або плівками, розташованими між кутовими ребрами трикутних в перерізі ребер, причому пластини можуть бути виконаними з можливістю використання у вигляді шаблонів.
9. Модель за п. 8, яка відрізняється тим, що пластини або плівки виконані з отворами меншого розміру, ніж отвір комірки, утворений ребрами.
10. Модель за п. 8, яка відрізняється тим, що отвори, які виконані відкритими і з’єднаними в крізні канали всієї конструкції, тих принаймні двох граней кожної з багатогранників-комірок, які в багатогранниках-комірках розташовані так, що їх проекції на площини, перпендикулярні заданим напрямам, мають найбільшу площу прохідного перерізу, а інші виконані повністю або частково закритими.
11. Модель за п. 8, яка відрізняється тим, що пластини виконані з металу і частково вставлені в тіло ребра моделі.

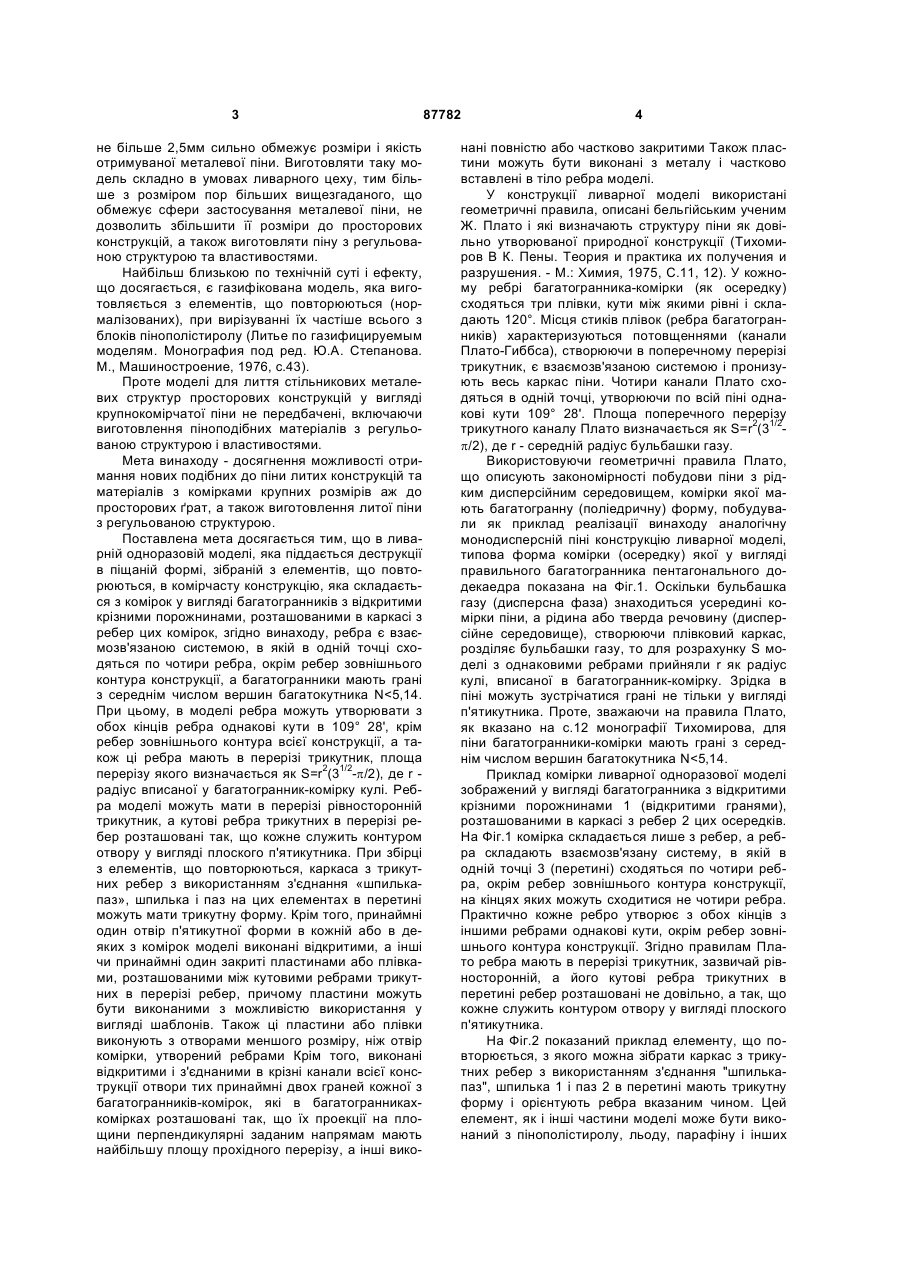

Текст
1. Ливарна одноразова модель, яка піддається деструкції в піщаній формі, зібрана з елементів, що повторюються, в комірчасту конструкцію, яка складена з комірок у вигляді багатогранників з відкритими крізними порожнинами, розташованими в каркасі з ребер цих комірок, яка відрізняється тим, що ребра є взаємозв’язаною системою, в якій в одній точці сходяться по чотири ребра, окрім ребер зовнішнього контуру конструкції, а багатогранники мають грані з середнім числом вершин багатокутника N
ДивитисяДодаткова інформація
Назва патенту англійськоюOne-time pattern
Автори англійськоюShynskyi Oleh Yosypovych, Doroshenko Volodymyr Stepanovych
Назва патенту російськоюЛитейная одноразовая модель
Автори російськоюШинский Олег Иосифович, Дорошенко Владимир Степанович
МПК / Мітки
МПК: B22C 7/00
Мітки: модель, одноразова, ливарна
