Пристрій для профілактики пошкоджень ендоскопічного обладнання під час проведення досліджень

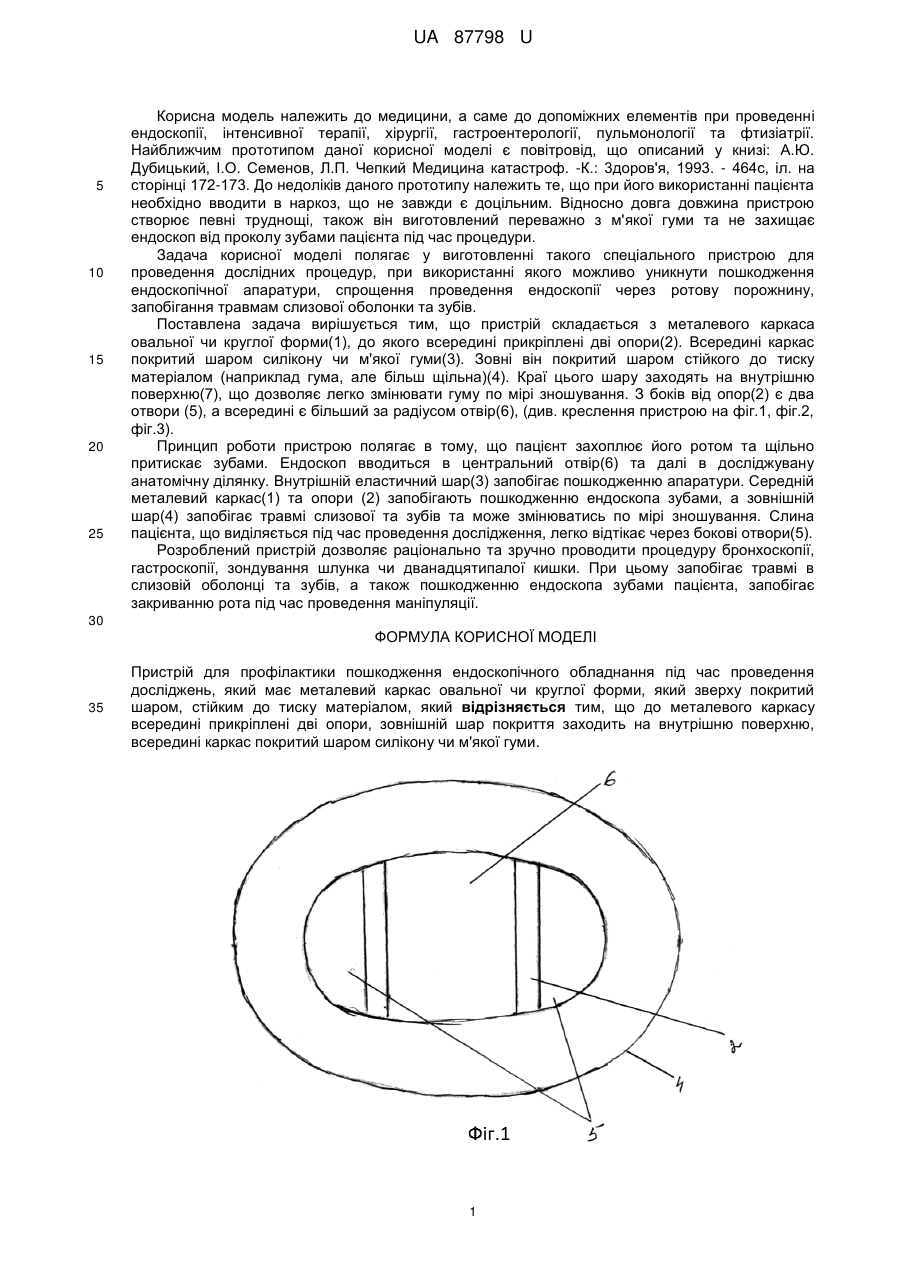

Реферат: Пристрій для профілактики пошкодження ендоскопічного обладнання під час проведення досліджень має металевий каркас овальної чи круглої форми, який зверху покритий шаром, стійким до тиску матеріалом. До металевого каркасу всередині прикріплені дві опори, зовнішній шар покриття заходить на внутрішню поверхню, всередині каркас покритий шаром силікону чи м'якої гуми. UA 87798 U (12) UA 87798 U UA 87798 U 5 10 15 20 25 Корисна модель належить до медицини, а саме до допоміжних елементів при проведенні ендоскопії, інтенсивної терапії, хірургії, гастроентерології, пульмонології та фтизіатрії. Найближчим прототипом даної корисної моделі є повітровід, що описаний у книзі: А.Ю. Дубицький, І.О. Семенов, Л.П. Чепкий Медицина катастроф. -К.: 3доров'я, 1993. - 464с, іл. на сторінці 172-173. До недоліків даного прототипу належить те, що при його використанні пацієнта необхідно вводити в наркоз, що не завжди є доцільним. Відносно довга довжина пристрою створює певні труднощі, також він виготовлений переважно з м'якої гуми та не захищає ендоскоп від проколу зубами пацієнта під час процедури. Задача корисної моделі полягає у виготовленні такого спеціального пристрою для проведення дослідних процедур, при використанні якого можливо уникнути пошкодження ендоскопічної апаратури, спрощення проведення ендоскопії через ротову порожнину, запобігання травмам слизової оболонки та зубів. Поставлена задача вирішується тим, що пристрій складається з металевого каркаса овальної чи круглої форми(1), до якого всередині прикріплені дві опори(2). Всередині каркас покритий шаром силікону чи м'якої гуми(3). Зовні він покритий шаром стійкого до тиску матеріалом (наприклад гума, але більш щільна)(4). Краї цього шару заходять на внутрішню поверхню(7), що дозволяє легко змінювати гуму по мірі зношування. З боків від опор(2) є два отвори (5), а всередині є більший за радіусом отвір(6), (див. креслення пристрою на фіг.1, фіг.2, фіг.3). Принцип роботи пристрою полягає в тому, що пацієнт захоплює його ротом та щільно притискає зубами. Ендоскоп вводиться в центральний отвір(6) та далі в досліджувану анатомічну ділянку. Внутрішній еластичний шар(3) запобігає пошкодженню апаратури. Середній металевий каркас(1) та опори (2) запобігають пошкодженню ендоскопа зубами, а зовнішній шар(4) запобігає травмі слизової та зубів та може змінюватись по мірі зношування. Слина пацієнта, що виділяється під час проведення дослідження, легко відтікає через бокові отвори(5). Розроблений пристрій дозволяє раціонально та зручно проводити процедуру бронхоскопії, гастроскопії, зондування шлунка чи дванадцятипалої кишки. При цьому запобігає травмі в слизовій оболонці та зубів, а також пошкодженню ендоскопа зубами пацієнта, запобігає закриванню рота під час проведення маніпуляції. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для профілактики пошкодження ендоскопічного обладнання під час проведення досліджень, який має металевий каркас овальної чи круглої форми, який зверху покритий шаром, стійким до тиску матеріалом, який відрізняється тим, що до металевого каркасу всередині прикріплені дві опори, зовнішній шар покриття заходить на внутрішню поверхню, всередині каркас покритий шаром силікону чи м'якої гуми. 1 UA 87798 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
