Пристрій для проведення досліджень локального впливу оптичного випромінювання на пацюків

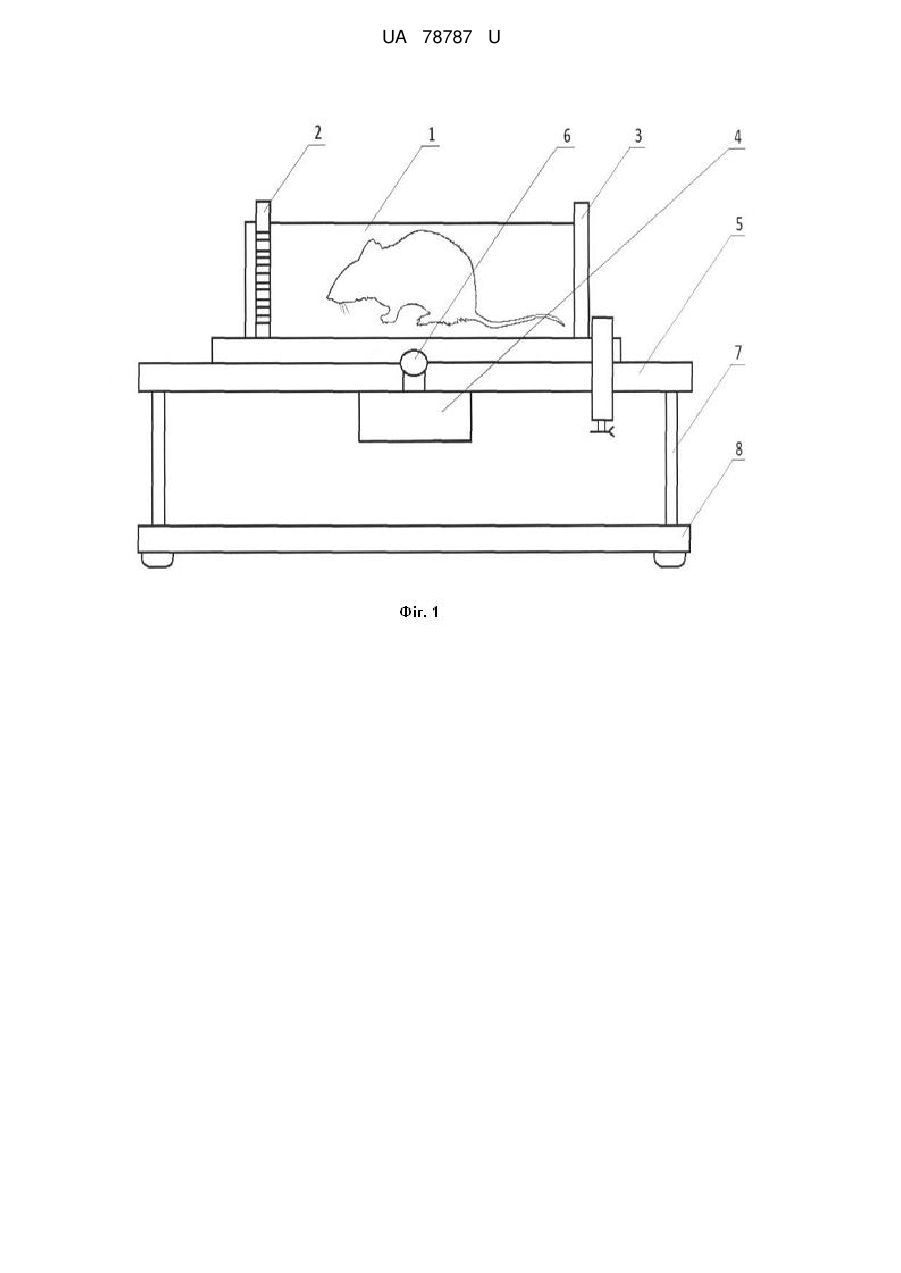

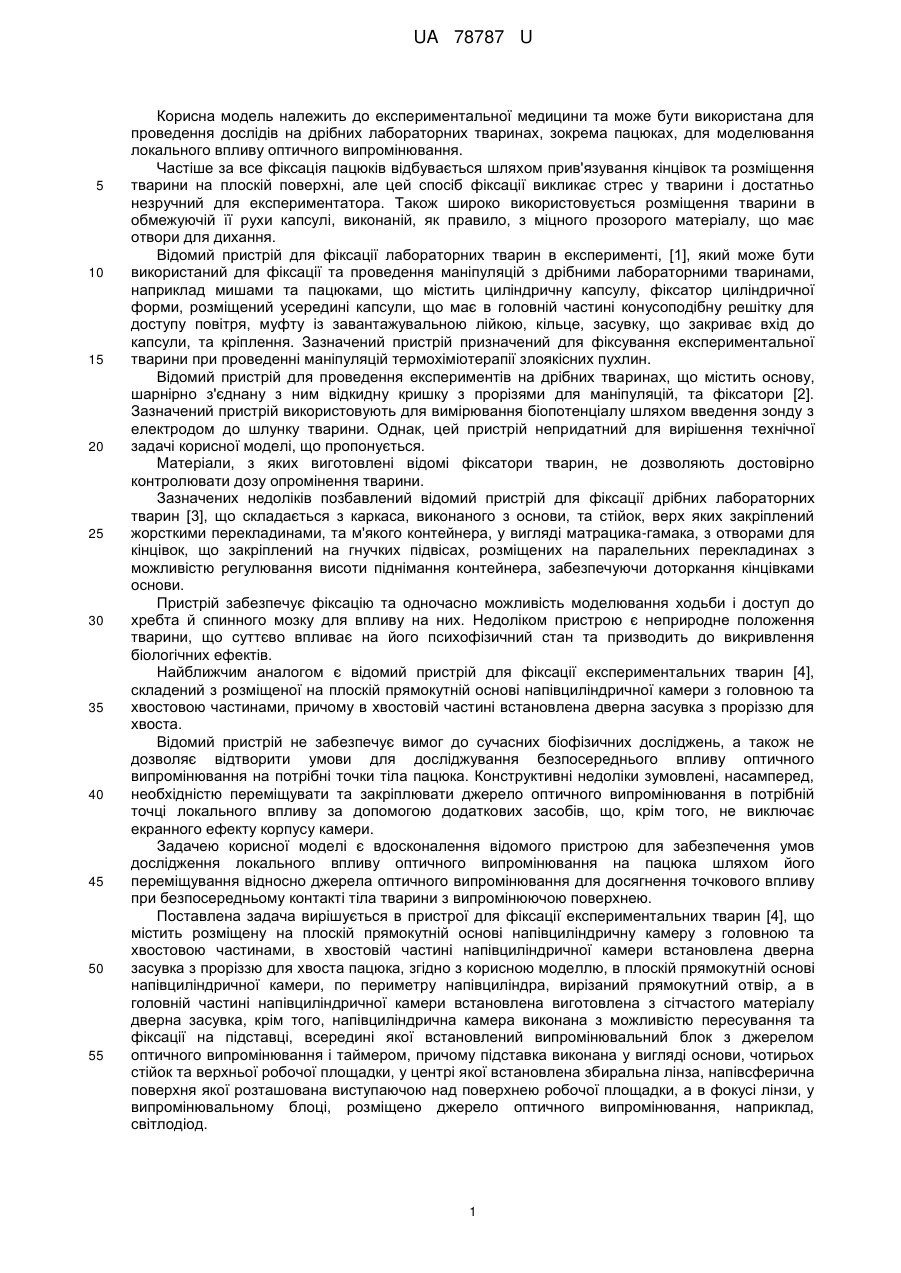

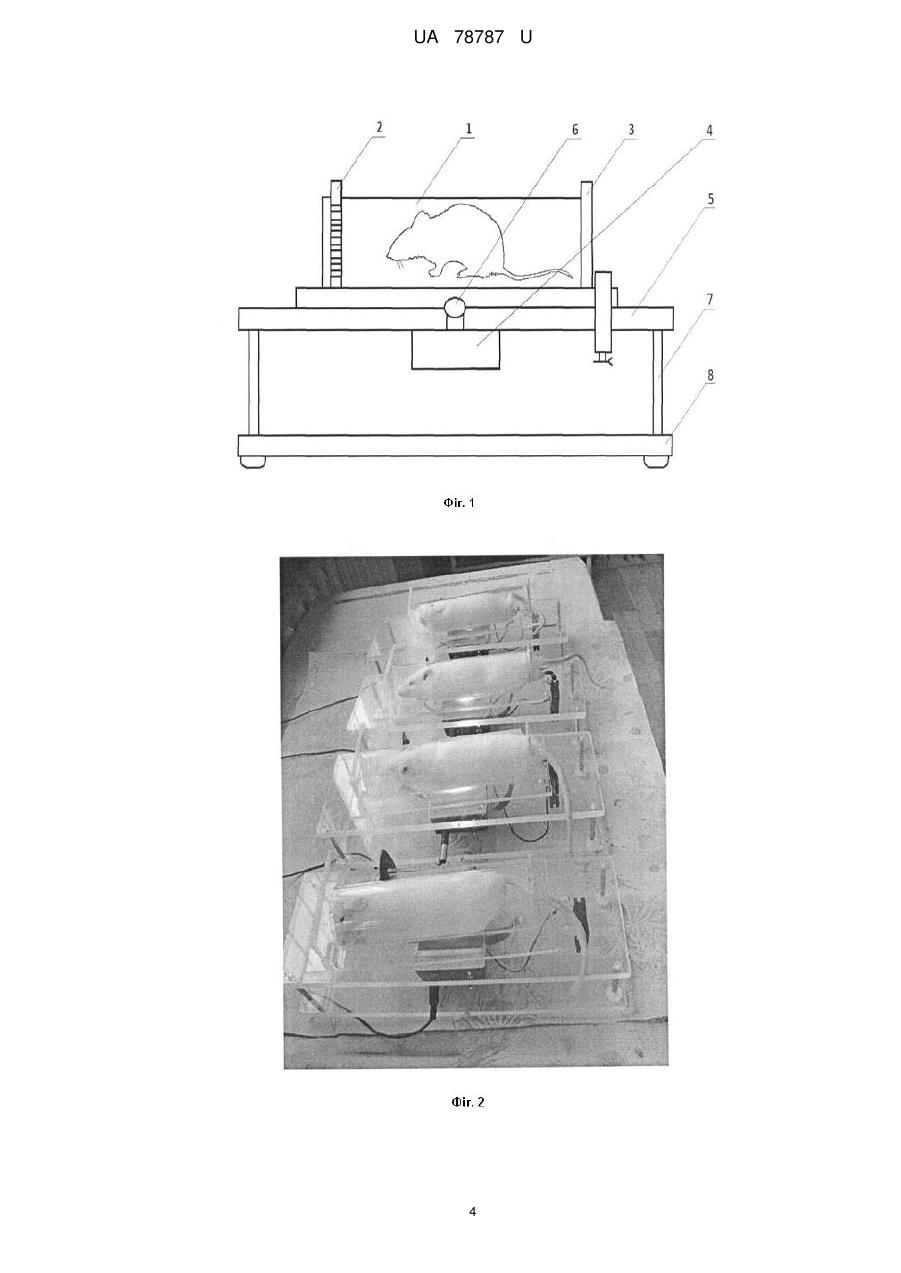

Реферат: Пристрій для проведення досліджень локального впливу оптичного випромінювання на пацюків містить напівциліндричну камеру з головною частиною, в якій встановлена виготовлена з сітчастого матеріалу дверна засувка, та хвостовою, в якій встановлена дверна засувка з проріззю для хвоста пацюка. Камера розміщена на плоскій прямокутній основі, в якій вирізаний прямокутний отвір, та виконана з можливістю пересування та фіксації на підставці, яка виконана у вигляді основи, чотирьох стійок та верхньої робочої площадки, у центрі якої встановлені таймер, збиральна лінза, а в фокусі лінзи, у випромінювальному блоці, розміщене джерело оптичного випромінювання. UA 78787 U (12) UA 78787 U UA 78787 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до експериментальної медицини та може бути використана для проведення дослідів на дрібних лабораторних тваринах, зокрема пацюках, для моделювання локального впливу оптичного випромінювання. Частіше за все фіксація пацюків відбувається шляхом прив'язування кінцівок та розміщення тварини на плоскій поверхні, але цей спосіб фіксації викликає стрес у тварини і достатньо незручний для експериментатора. Також широко використовується розміщення тварини в обмежуючій її рухи капсулі, виконаній, як правило, з міцного прозорого матеріалу, що має отвори для дихання. Відомий пристрій для фіксації лабораторних тварин в експерименті, [1], який може бути використаний для фіксації та проведення маніпуляцій з дрібними лабораторними тваринами, наприклад мишами та пацюками, що містить циліндричну капсулу, фіксатор циліндричної форми, розміщений усередині капсули, що має в головній частині конусоподібну решітку для доступу повітря, муфту із завантажувальною лійкою, кільце, засувку, що закриває вхід до капсули, та кріплення. Зазначений пристрій призначений для фіксування експериментальної тварини при проведенні маніпуляцій термохіміотерапії злоякісних пухлин. Відомий пристрій для проведення експериментів на дрібних тваринах, що містить основу, шарнірно з'єднану з ним відкидну кришку з прорізями для маніпуляцій, та фіксатори [2]. Зазначений пристрій використовують для вимірювання біопотенціалу шляхом введення зонду з електродом до шлунку тварини. Однак, цей пристрій непридатний для вирішення технічної задачі корисної моделі, що пропонується. Матеріали, з яких виготовлені відомі фіксатори тварин, не дозволяють достовірно контролювати дозу опромінення тварини. Зазначених недоліків позбавлений відомий пристрій для фіксації дрібних лабораторних тварин [3], що складається з каркаса, виконаного з основи, та стійок, верх яких закріплений жорсткими перекладинами, та м'якого контейнера, у вигляді матрацика-гамака, з отворами для кінцівок, що закріплений на гнучких підвісах, розміщених на паралельних перекладинах з можливістю регулювання висоти піднімання контейнера, забезпечуючи доторкання кінцівками основи. Пристрій забезпечує фіксацію та одночасно можливість моделювання ходьби і доступ до хребта й спинного мозку для впливу на них. Недоліком пристрою є неприродне положення тварини, що суттєво впливає на його психофізичний стан та призводить до викривлення біологічних ефектів. Найближчим аналогом є відомий пристрій для фіксації експериментальних тварин [4], складений з розміщеної на плоскій прямокутній основі напівциліндричної камери з головною та хвостовою частинами, причому в хвостовій частині встановлена дверна засувка з проріззю для хвоста. Відомий пристрій не забезпечує вимог до сучасних біофізичних досліджень, а також не дозволяє відтворити умови для досліджування безпосереднього впливу оптичного випромінювання на потрібні точки тіла пацюка. Конструктивні недоліки зумовлені, насамперед, необхідністю переміщувати та закріплювати джерело оптичного випромінювання в потрібній точці локального впливу за допомогою додаткових засобів, що, крім того, не виключає екранного ефекту корпусу камери. Задачею корисної моделі є вдосконалення відомого пристрою для забезпечення умов дослідження локального впливу оптичного випромінювання на пацюка шляхом його переміщування відносно джерела оптичного випромінювання для досягнення точкового впливу при безпосередньому контакті тіла тварини з випромінюючою поверхнею. Поставлена задача вирішується в пристрої для фіксації експериментальних тварин [4], що містить розміщену на плоскій прямокутній основі напівциліндричну камеру з головною та хвостовою частинами, в хвостовій частині напівциліндричної камери встановлена дверна засувка з проріззю для хвоста пацюка, згідно з корисною моделлю, в плоскій прямокутній основі напівциліндричної камери, по периметру напівциліндра, вирізаний прямокутний отвір, а в головній частині напівциліндричної камери встановлена виготовлена з сітчастого матеріалу дверна засувка, крім того, напівциліндрична камера виконана з можливістю пересування та фіксації на підставці, всередині якої встановлений випромінювальний блок з джерелом оптичного випромінювання і таймером, причому підставка виконана у вигляді основи, чотирьох стійок та верхньої робочої площадки, у центрі якої встановлена збиральна лінза, напівсферична поверхня якої розташована виступаючою над поверхнею робочої площадки, а в фокусі лінзи, у випромінювальному блоці, розміщено джерело оптичного випромінювання, наприклад, світлодіод. 1 UA 78787 U 5 10 15 20 25 30 35 40 45 50 55 60 Як варіант, співвісно джерелу оптичного випромінювання встановлений постійний кільцевий магніт. Найкраще, коли напівциліндрична камера виконана з прозорого матеріалу. Найкраще, коли як джерело живлення передбачено використання мережевого адаптера. Як варіант, як джерела живлення передбачені джерела постійного струму, наприклад, акумулятори або батарейки. Запропонована корисна модель виключає фонові ефекти від матеріалу, крізь який проводять опромінення, та забезпечує найбільш сприятливі умови перебування лабораторної тварини під час проведення досліду при збереженні його емоційно-фізіологічного комфорту. Суть корисної моделі пояснюється кресленнями (фіг. 1 та фіг. 2). На фіг. 1 показаний загальний вигляд пристрою для проведення досліджень локального впливу оптичного випромінювання на пацюків, що містить напівциліндричну камеру 1 з дверною засувкою 2 в головній частині й дверною засувкою 3 в хвостовій частині та підставку з випромінювальним блоком 4. Підставка складена з робочої площадки 5, чотирьох стійок 7 та основи 8. У центрі верхньої робочої площадки 5 підставки встановлена збиральна лінза 6, сферична поверхня якої виступає над поверхнею робочої площадки 5. В фокусі збиральної лінзи 6, у випромінювальному блоці 4, розміщено джерело оптичного випромінювання, наприклад, світлодіод. На фіг. 2 наведена фотографія чотирьох пристроїв для проведення досліджень локального впливу оптичного випромінювання на пацюків, як приклад практичного виконання та використання корисної моделі. У пристроях були використані лінзи збиральні з апертурою 10 мм. Дослідженням піддавали 3-місячних пацюків вагою 190-210 г. Пристрій працює наступним чином. Перед початком опромінення лабораторної тварини (пацюка) напівциліндричну камеру встановлюють на верхню робочу площадку підставки з випромінювальним блоком. При цьому дверна засувка в головній частині повинна бути зачиненою, а дверна засувка в хвостовій частині - відчиненою. Після розміщення лабораторної тварини в напівциліндричній камері зачиняють дверну засувку в хвостовій частині. Шляхом пересування напівциліндричної камери, разом з розташованою в ній твариною, по поверхні робочої площадки підставки обирають положення, при якому запланована зона опромінення тварини співпадає зі сферичною поверхнею розміщеної над джерелом оптичного випромінювання збиральної лінзи. В цьому положенні напівциліндричну камеру, з розташованою в ній твариною, фіксують до робочої площадки підставки. Після цього задають відповідний режим роботи джерела оптичного випромінювання, час експозиції та вмикають джерело випромінювання. По закінченню опромінення відкривають дверну засувку в головній частині камери і випускають тварину. Прикладом практичного використання корисної моделі є проведення досліджень лейкоцитарної реакції вогнища запалення та периферичної крові експериментальних тварин з моделлю асептичного перитоніту на дію немонохроматичного випромінювання червоного діапазону спектра з довжиною хвилі 627 нм в динаміці за допомогою запропонованого пристрою для проведення досліджень локального впливу оптичного випромінювання на пацюках. Робота виконувалась в рамках українсько-білоруського проекту, фінансованого Державним Фондом фундаментальних досліджень України. Експеримент був поставлений на 126 статевозрілих щурах-самцях лінії Вістар масою 200240 г. Тварин розділили на 3 групи: перша (60 щурів) - тварини з моделлю асептичного перитоніту; друга (60 щурів) - тварини з моделлю асептичного перитоніту, на яких впливали немонохроматичним випромінюванням червоного діапазону спектра; третя група (6 щурів) інтактні тварини. Запалення викликали внутрішньочеревним введенням ліпополісахариду (ЛПС), отриманого з Escherichia coli штаму 0111: В4 ("Sigma", США). Опромінення експериментальних тварин проводилось світлодіодними джерелами з довжиною хвилі максимуму смуги випромінювання 627 нм і шириною спектра 30 нм на рівні 2 половинної інтенсивності. Потужність випромінювання становила 25 мВт при апертурі 1 см . Транскутанне опромінення зони пупартової зв'язки немонохроматичним випромінюванням червоного діапазону спектра проводили щодня в ранковий час (по 5 хвилин на сеанс) протягом 14 днів. Для вивчення динаміки лейкоцитарної реакції тварини виводилися з експерименту через 6 годин після опромінення, а далі через 1 добу, 2 доби, З доби, 5 діб, 7 діб, 10 діб, 14 діб, 21 добу і 28 діб. Ексудат отримували промиванням черевної порожнини щурів 5 мл ізотонічного розчину NaCl. 2 UA 78787 U 5 10 15 20 25 30 35 40 45 50 Про лейкоцитарну реакцію вогнища запалення судили на підставі визначення загальної кількості лейкоцитів (ЗКЛ) і клітинного складу ексудату. Про лейкоцитарну реакцію периферичної крові судили на підставі визначення загальної кількості лейкоцитів (ЗКЛ) і лейкоцитарної формули. За результатами досліджень були зроблені наступні висновки. При дії немонохроматичного випромінювання червоного діапазону спектра на тварин з моделлю асептичного перитоніту лейкоцитарна реакція вогнища запалення спочатку посилена в порівнянні з природним перебігом процесу, що призводить до підвищення ефективності елімінації флогогена і пошкодженої тканини, а потім виражена менше, що відображає більш швидке стихання запалення. Це підтверджується лейкоцитарною реакцією периферичної крові, яка в ранні терміни менше, ніж при природному перебігу запалення у зв'язку з виходом лейкоцитів крові у вогнище, а в більш пізні терміни також нижче, що також відповідає більш швидкому стиханню запалення. По закінченню дослідів констатували протизапальний ефект дії червоного світла. Практичним результатом від впровадження запропонованої корисної моделі передбачається одержання пристрою дешевого у виготовленні та зручного у експлуатації, що дасть розширення маніпуляційних можливостей для експериментатора. Джерела інформації: 1. Патент RU № 2284167, A61D 3/00, опубл. 27.09.2006 - Устройство для фиксации лабораторних животных в эксперименте. 2. А. С. SU № 401356, А61В 10/00, A61D 3/00, опубл. 12.10.1973, Бюл. 41 - Устройство для проведения экспериментов на мелких животных / Латвийский научно-исследовательский институт экспериментальной и клинической медицины. 3. Патент RU № 86096, A61D 3/00, опубл. 27.08.2009 - Устройство для фиксации мелких лабораторних животных. 4. A. C. SU № 1242156, A61D 3/00, 07.07.86. Бюл. № 25 - Устройство для фиксации экспериментальных животных / Саратовский ордена Трудового Красного Знамени государственный медицинский институт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для проведення досліджень локального впливу оптичного випромінювання на пацюків, що містить розміщену на плоскій прямокутній основі напівциліндричну камеру з головною та хвостовою частинами, в хвостовій частині напівциліндричної камери встановлена дверна засувка з проріззю для хвоста пацюка, який відрізняється тим, що в плоскій прямокутній основі напівциліндричної камери, по периметру напівциліндра, вирізаний прямокутний отвір, а в головній частині напівциліндричної камери встановлена виготовлена з сітчастого матеріалу дверна засувка, крім того, напівциліндрична камера виконана з можливістю пересування та фіксації на підставці, всередині якої встановлений випромінювальний блок з джерелом оптичного випромінювання і таймером, причому підставка виконана у вигляді основи, чотирьох стійок та верхньої робочої площадки, у центрі якої встановлена збиральна лінза, напівсферична поверхня якої розташована виступаючою над поверхнею робочої площадки, а в фокусі лінзи, у випромінювальному блоці, розміщено джерело оптичного випромінювання, наприклад, світлодіод. 2. Пристрій за п. 1, який відрізняється тим, що співвісно джерелу оптичного випромінювання встановлений постійний кільцевий магніт. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що напівциліндрична камера виконана з прозорого матеріалу. 4. Пристрій за пп. 1-3, який відрізняється тим, що як джерело живлення передбачено використання мережевого адаптера. 5. Пристрій за пп. 1-3, який відрізняється тим, що як джерело живлення передбачені джерела постійного струму, наприклад акумулятори або батарейки. 3 UA 78787 U 4 UA 78787 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
