Ринокласт для виправлення бічного зміщення кісток носа

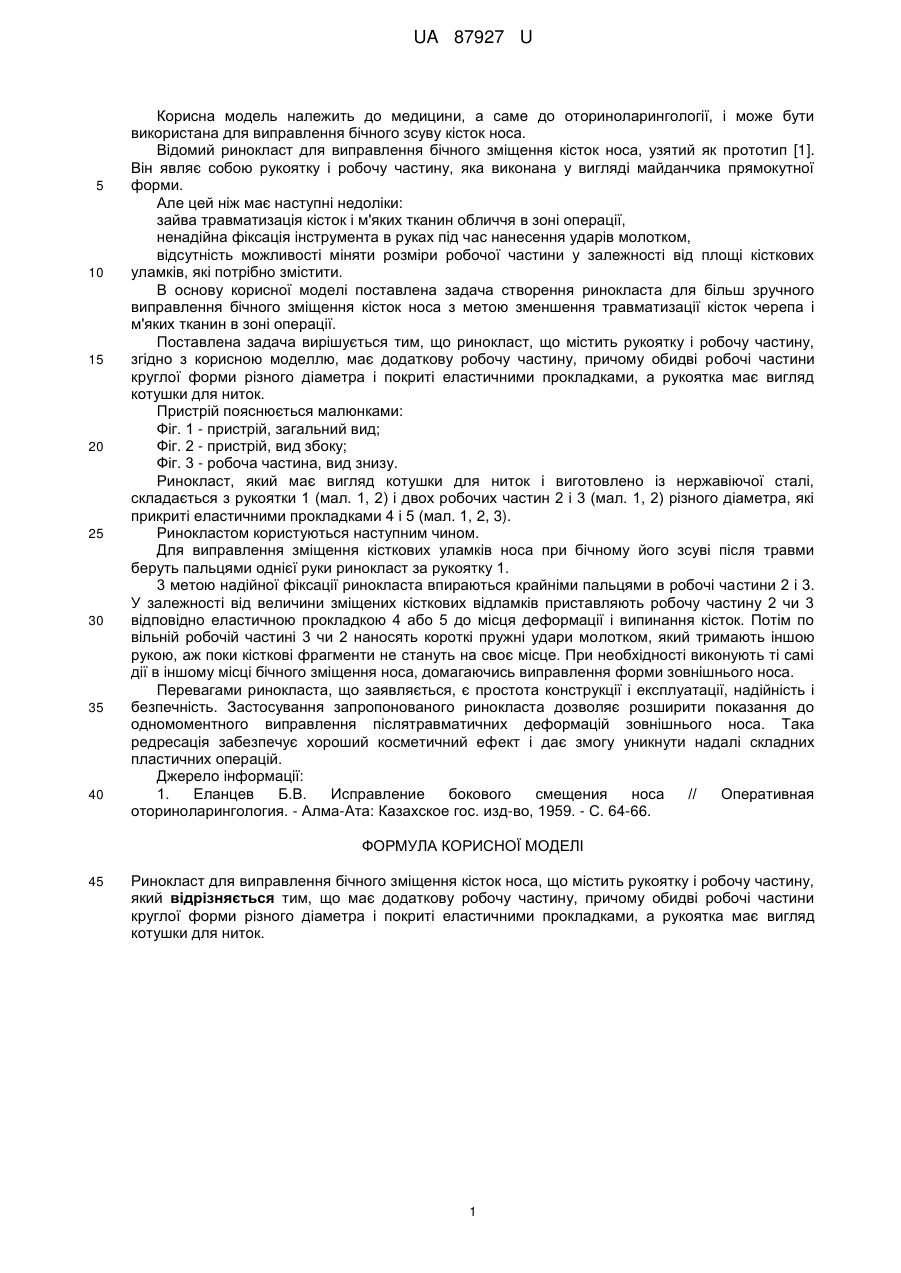

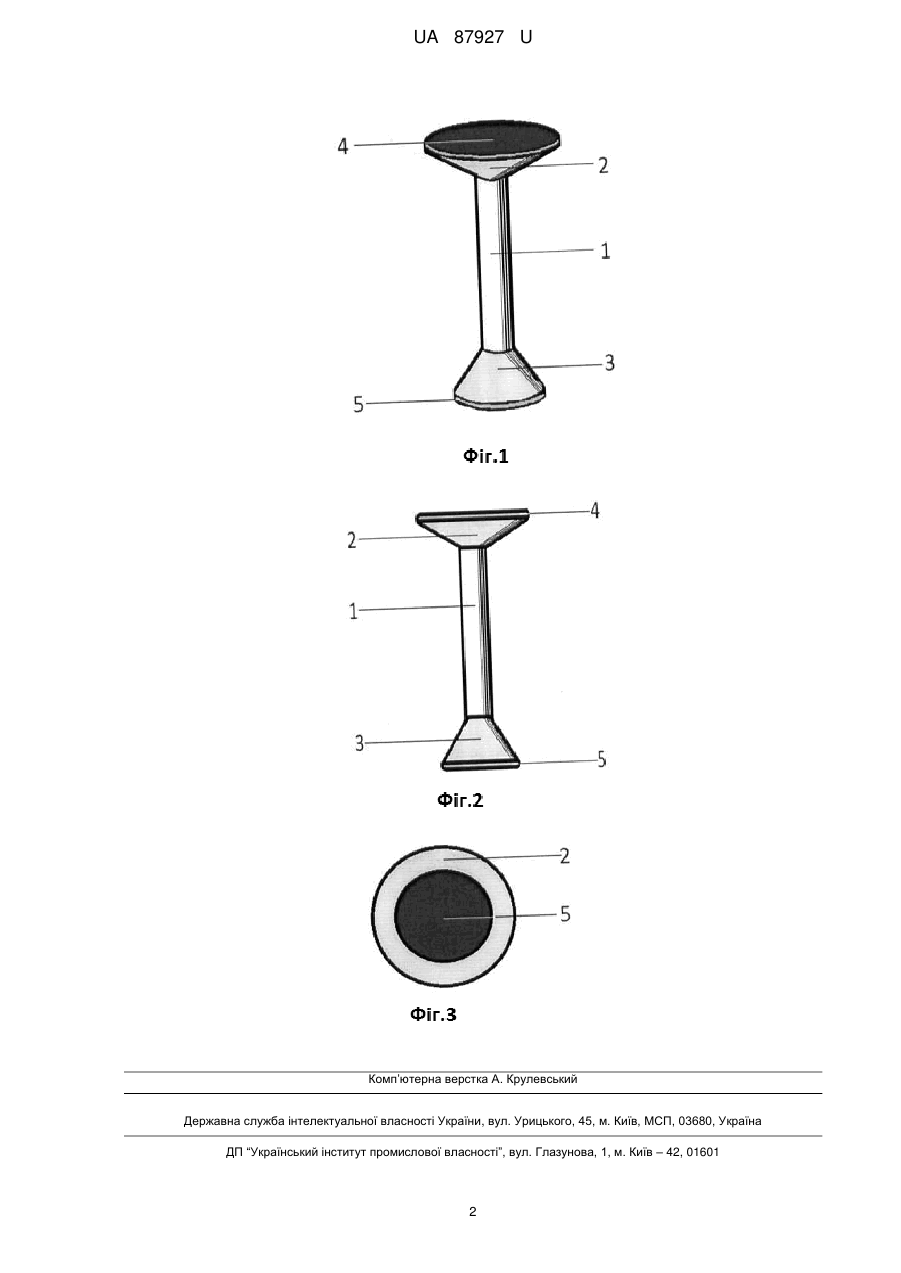

Реферат: UA 87927 U UA 87927 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до оториноларингології, і може бути використана для виправлення бічного зсуву кісток носа. Відомий ринокласт для виправлення бічного зміщення кісток носа, узятий як прототип [1]. Він являє собою рукоятку і робочу частину, яка виконана у вигляді майданчика прямокутної форми. Але цей ніж має наступні недоліки: зайва травматизація кісток і м'яких тканин обличчя в зоні операції, ненадійна фіксація інструмента в руках під час нанесення ударів молотком, відсутність можливості міняти розміри робочої частини у залежності від площі кісткових уламків, які потрібно змістити. В основу корисної моделі поставлена задача створення ринокласта для більш зручного виправлення бічного зміщення кісток носа з метою зменшення травматизації кісток черепа і м'яких тканин в зоні операції. Поставлена задача вирішується тим, що ринокласт, що містить рукоятку і робочу частину, згідно з корисною моделлю, має додаткову робочу частину, причому обидві робочі частини круглої форми різного діаметра і покриті еластичними прокладками, а рукоятка має вигляд котушки для ниток. Пристрій пояснюється малюнками: Фіг. 1 - пристрій, загальний вид; Фіг. 2 - пристрій, вид збоку; Фіг. 3 - робоча частина, вид знизу. Ринокласт, який має вигляд котушки для ниток і виготовлено із нержавіючої сталі, складається з рукоятки 1 (мал. 1, 2) і двох робочих частин 2 і 3 (мал. 1, 2) різного діаметра, які прикриті еластичними прокладками 4 і 5 (мал. 1, 2, 3). Ринокластом користуються наступним чином. Для виправлення зміщення кісткових уламків носа при бічному його зсуві після травми беруть пальцями однієї руки ринокласт за рукоятку 1. 3 метою надійної фіксації ринокласта впираються крайніми пальцями в робочі частини 2 і 3. У залежності від величини зміщених кісткових відламків приставляють робочу частину 2 чи 3 відповідно еластичною прокладкою 4 або 5 до місця деформації і випинання кісток. Потім по вільній робочій частині 3 чи 2 наносять короткі пружні удари молотком, який тримають іншою рукою, аж поки кісткові фрагменти не стануть на своє місце. При необхідності виконують ті самі дії в іншому місці бічного зміщення носа, домагаючись виправлення форми зовнішнього носа. Перевагами ринокласта, що заявляється, є простота конструкції і експлуатації, надійність і безпечність. Застосування запропонованого ринокласта дозволяє розширити показання до одномоментного виправлення післятравматичних деформацій зовнішнього носа. Така редресація забезпечує хороший косметичний ефект і дає змогу уникнути надалі складних пластичних операцій. Джерело інформації: 1. Еланцев Б.В. Исправление бокового смещения носа // Оперативная оториноларингология. - Алма-Ата: Казахское гос. изд-во, 1959. - С. 64-66. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Ринокласт для виправлення бічного зміщення кісток носа, що містить рукоятку і робочу частину, який відрізняється тим, що має додаткову робочу частину, причому обидві робочі частини круглої форми різного діаметра і покриті еластичними прокладками, а рукоятка має вигляд котушки для ниток. 1 UA 87927 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
