Інструмент для виймання запобіжного кільця

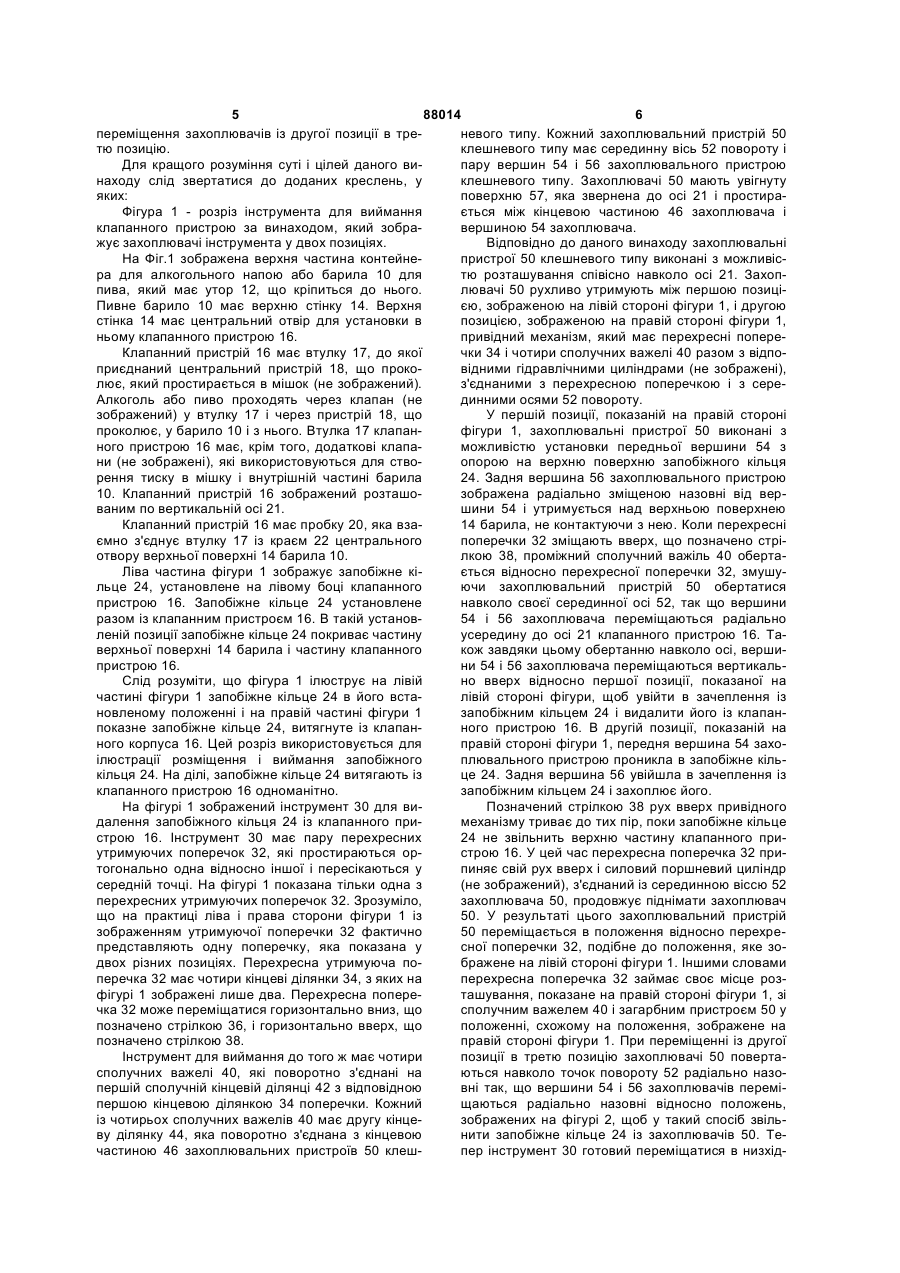

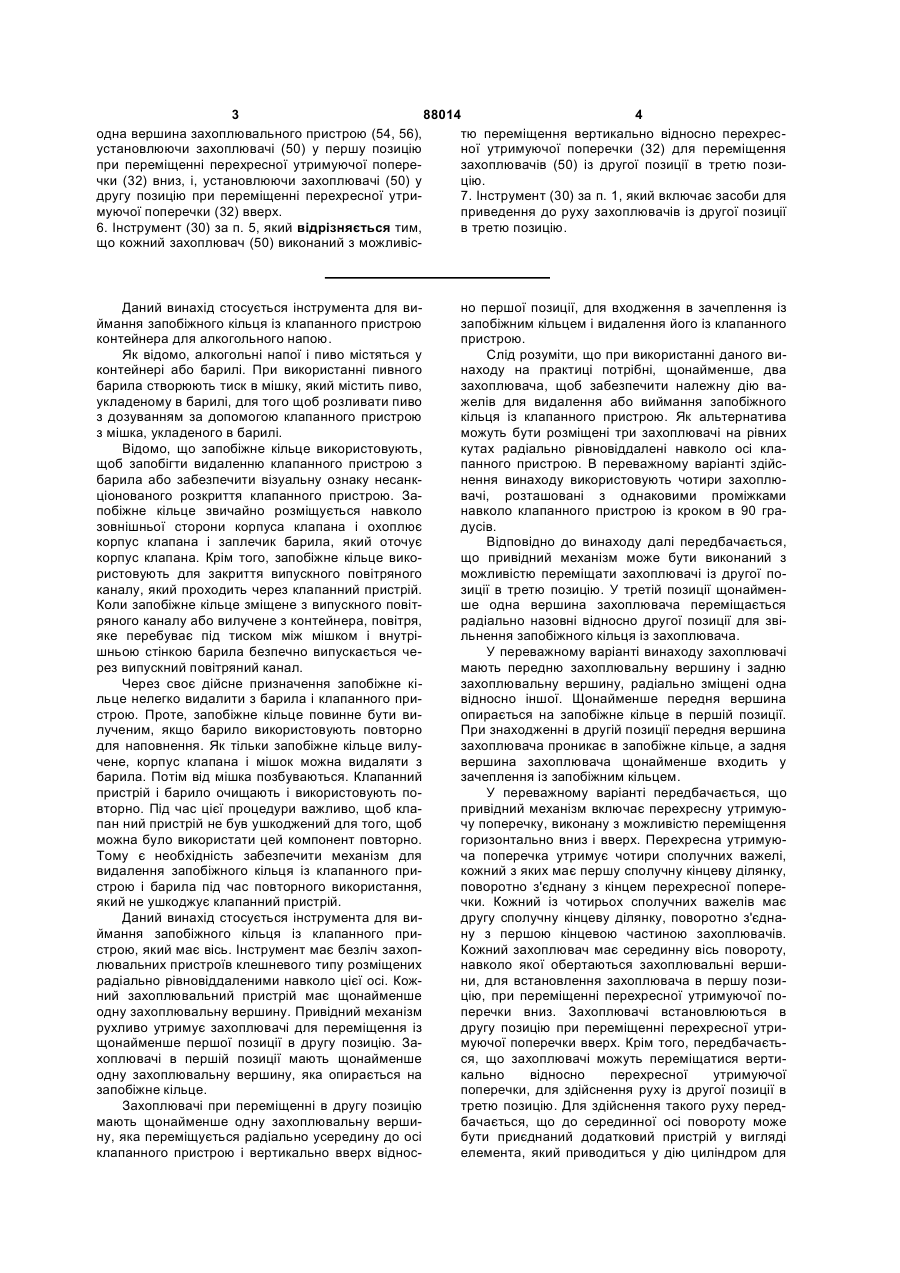

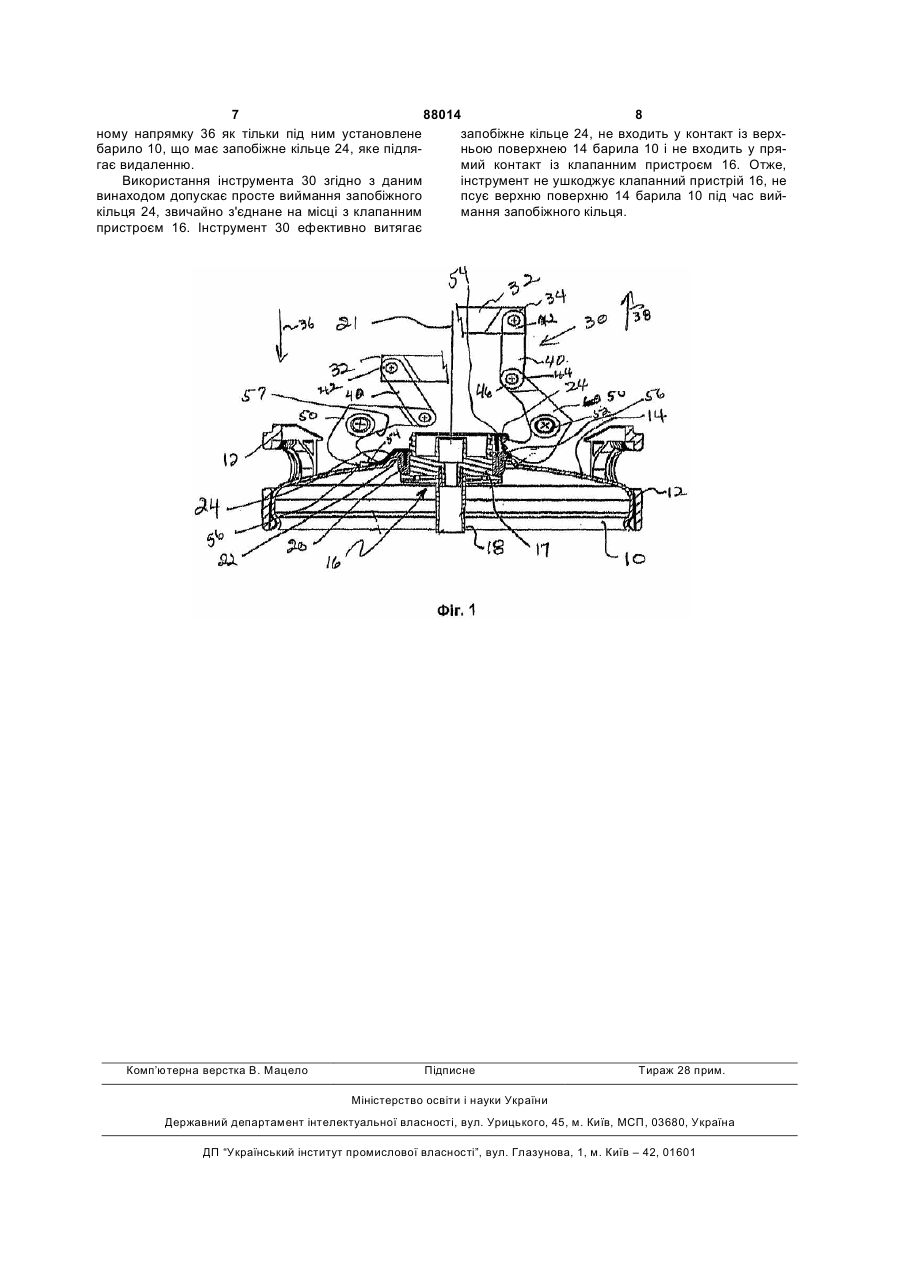

1. Інструмент (30) для виймання запобіжного кільця (24) із клапанного пристрою (16), який має центральну вісь (21) і встановлений в контейнері (10), який містить: безліч захоплювальних пристроїв клешневого типу (50), розміщених радіально рівновіддаленими від осі (21), причому кожний захоплювач (50) має щонайменше одну вершину (54, 56); і привідний механізм для рухливого утримання захоплювачів (50) для переміщення із щонайменше першої позиції в другу позицію; захоплювачі (50) в першій позиції виконані з можливістю розміщення щонайменше однієї вершини захоплювача (54, 56) для опори на запобіжному кільці (24); і захоплювачі (50) в другій позиції виконані з можливістю входження в зачеплення щонайменше однієї вершини захоплювача (54, 56), що переміщується радіально усередину до осі (21) клапанного пристрою (16), із запобіжним кільцем (24), який відрізняється тим, що захоплювачі (50) в другій позиції виконані з можливістю вертикального переміщення вверх щонайменше однієї вершини захоплювача (54, 56) відносно першої позиції і видалення запобіжного кільця (24) з клапанного пристрою (16). 2. Інструмент (30) за п. 1, який відрізняється тим, що привідний механізм виконаний з можливістю переміщення захоплювачів (50) із другої позиції в третю позицію, причому захоплювачі (50) в третій позиції мають щонайменше одну вершину захоплювача (54, 56), переміщувану радіально назовні відносно другої позиції для звільнення запобіжного кільця (24) із захоплювального пристрою (50). 2 (19) 1 3 88014 4 одна вершина захоплювального пристрою (54, 56), тю переміщення вертикально відносно перехресустановлюючи захоплювачі (50) у першу позицію ної утримуючої поперечки (32) для переміщення при переміщенні перехресної утримуючої поперезахоплювачів (50) із другої позиції в третю позички (32) вниз, і, установлюючи захоплювачі (50) у цію. другу позицію при переміщенні перехресної утри7. Інструмент (30) за п. 1, який включає засоби для муючої поперечки (32) вверх. приведення до руху захоплювачів із другої позиції 6. Інструмент (30) за п. 5, який відрізняється тим, в третю позицію. що кожний захоплювач (50) виконаний з можливіс Даний винахід стосується інструмента для виймання запобіжного кільця із клапанного пристрою контейнера для алкогольного напою. Як відомо, алкогольні напої і пиво містяться у контейнері або барилі. При використанні пивного барила створюють тиск в мішку, який містить пиво, укладеному в барилі, для того щоб розливати пиво з дозуванням за допомогою клапанного пристрою з мішка, укладеного в барилі. Відомо, що запобіжне кільце використовують, щоб запобігти видаленню клапанного пристрою з барила або забезпечити візуальну ознаку несанкціонованого розкриття клапанного пристрою. Запобіжне кільце звичайно розміщується навколо зовнішньої сторони корпуса клапана і охоплює корпус клапана і заплечик барила, який оточує корпус клапана. Крім того, запобіжне кільце використовують для закриття випускного повітряного каналу, який проходить через клапанний пристрій. Коли запобіжне кільце зміщене з випускного повітряного каналу або вилучене з контейнера, повітря, яке перебуває під тиском між мішком і внутрішньою стінкою барила безпечно випускається через випускний повітряний канал. Через своє дійсне призначення запобіжне кільце нелегко видалити з барила і клапанного пристрою. Проте, запобіжне кільце повинне бути вилученим, якщо барило використовують повторно для наповнення. Як тільки запобіжне кільце вилучене, корпус клапана і мішок можна видаляти з барила. Потім від мішка позбуваються. Клапанний пристрій і барило очищають і використовують повторно. Під час цієї процедури важливо, щоб клапан ний пристрій не був ушкоджений для того, щоб можна було використати цей компонент повторно. Тому є необхідність забезпечити механізм для видалення запобіжного кільця із клапанного пристрою і барила під час повторного використання, який не ушкоджує клапанний пристрій. Даний винахід стосується інструмента для виймання запобіжного кільця із клапанного пристрою, який має вісь. Інструмент має безліч захоплювальних пристроїв клешневого типу розміщених радіально рівновіддаленими навколо цієї осі. Кожний захоплювальний пристрій має щонайменше одну захоплювальну вершину. Привідний механізм рухливо утримує захоплювачі для переміщення із щонайменше першої позиції в другу позицію. Захоплювачі в першій позиції мають щонайменше одну захоплювальну вершину, яка опирається на запобіжне кільце. Захоплювачі при переміщенні в другу позицію мають щонайменше одну захоплювальну вершину, яка переміщується радіально усередину до осі клапанного пристрою і вертикально вверх віднос но першої позиції, для входження в зачеплення із запобіжним кільцем і видалення його із клапанного пристрою. Слід розуміти, що при використанні даного винаходу на практиці потрібні, щонайменше, два захоплювача, щоб забезпечити належну дію важелів для видалення або виймання запобіжного кільця із клапанного пристрою. Як альтернатива можуть бути розміщені три захоплювачі на рівних кутах радіально рівновіддалені навколо осі клапанного пристрою. В переважному варіанті здійснення винаходу використовують чотири захоплювачі, розташовані з однаковими проміжками навколо клапанного пристрою із кроком в 90 градусів. Відповідно до винаходу далі передбачається, що привідний механізм може бути виконаний з можливістю переміщати захоплювачі із другої позиції в третю позицію. У третій позиції щонайменше одна вершина захоплювача переміщається радіально назовні відносно другої позиції для звільнення запобіжного кільця із захоплювача. У переважному варіанті винаходу захоплювачі мають передню захоплювальну вершину і задню захоплювальну вершину, радіально зміщені одна відносно іншої. Щонайменше передня вершина опирається на запобіжне кільце в першій позиції. При знаходженні в другій позиції передня вершина захоплювача проникає в запобіжне кільце, а задня вершина захоплювача щонайменше входить у зачеплення із запобіжним кільцем. У переважному варіанті передбачається, що привідний механізм включає перехресну утримуючу поперечку, виконану з можливістю переміщення горизонтально вниз і вверх. Перехресна утримуюча поперечка утримує чотири сполучних важелі, кожний з яких має першу сполучну кінцеву ділянку, поворотно з'єднану з кінцем перехресної поперечки. Кожний із чотирьох сполучних важелів має другу сполучну кінцеву ділянку, поворотно з'єднану з першою кінцевою частиною захоплювачів. Кожний захоплювач має серединну вісь повороту, навколо якої обертаються захоплювальні вершини, для встановлення захоплювача в першу позицію, при переміщенні перехресної утримуючої поперечки вниз. Захоплювачі встановлюються в другу позицію при переміщенні перехресної утримуючої поперечки вверх. Крім того, передбачається, що захоплювачі можуть переміщатися вертикально відносно перехресної утримуючої поперечки, для здійснення руху із другої позиції в третю позицію. Для здійснення такого руху передбачається, що до серединної осі повороту може бути приєднаний додатковий пристрій у вигляді елемента, який приводиться у дію циліндром для 5 88014 6 переміщення захоплювачів із другої позиції в треневого типу. Кожний захоплювальний пристрій 50 тю позицію. клешневого типу має серединну вісь 52 повороту і Для кращого розуміння суті і цілей даного випару вершин 54 і 56 захоплювального пристрою находу слід звертатися до доданих креслень, у клешневого типу. Захоплювачі 50 мають увігнуту яких: поверхню 57, яка звернена до осі 21 і простираФігура 1 - розріз інструмента для виймання ється між кінцевою частиною 46 захоплювача і клапанного пристрою за винаходом, який зобравершиною 54 захоплювача. жує захоплювачі інструмента у двох позиціях. Відповідно до даного винаходу захоплювальні На Фіг.1 зображена верхня частина контейнепристрої 50 клешневого типу виконані з можливісра для алкогольного напою або барила 10 для тю розташування співісно навколо осі 21. Захоппива, який має утор 12, що кріпиться до нього. лювачі 50 рухливо утримують між першою позиціПивне барило 10 має верхню стінку 14. Верхня єю, зображеною на лівій стороні фігури 1, і другою стінка 14 має центральний отвір для установки в позицією, зображеною на правій стороні фігури 1, ньому клапанного пристрою 16. привідний механізм, який має перехресні попереКлапанний пристрій 16 має втулку 17, до якої чки 34 і чотири сполучних важелі 40 разом з відпоприєднаний центральний пристрій 18, що проковідними гідравлічними циліндрами (не зображені), лює, який простирається в мішок (не зображений). з'єднаними з перехресною поперечкою і з сереАлкоголь або пиво проходять через клапан (не динними осями 52 повороту. зображений) у втулку 17 і через пристрій 18, що У першій позиції, показаній на правій стороні проколює, у барило 10 і з нього. Втулка 17 клапанфігури 1, захоплювальні пристрої 50 виконані з ного пристрою 16 має, крім того, додаткові клапаможливістю установки передньої вершини 54 з ни (не зображені), які використовуються для ствоопорою на верхню поверхню запобіжного кільця рення тиску в мішку і внутрішній частині барила 24. Задня вершина 56 захоплювального пристрою 10. Клапанний пристрій 16 зображений розташозображена радіально зміщеною назовні від верваним по вертикальній осі 21. шини 54 і утримується над верхньою поверхнею Клапанний пристрій 16 має пробку 20, яка вза14 барила, не контактуючи з нею. Коли перехресні ємно з'єднує втулку 17 із краєм 22 центрального поперечки 32 зміщають вверх, що позначено стріотвору верхньої поверхні 14 барила 10. лкою 38, проміжний сполучний важіль 40 обертаЛіва частина фігури 1 зображує запобіжне кіється відносно перехресної поперечки 32, змушульце 24, установлене на лівому боці клапанного ючи захоплювальний пристрій 50 обертатися пристрою 16. Запобіжне кільце 24 установлене навколо своєї серединної осі 52, так що вершини разом із клапанним пристроєм 16. В такій установ54 і 56 захоплювача переміщаються радіально леній позиції запобіжне кільце 24 покриває частину усередину до осі 21 клапанного пристрою 16. Таверхньої поверхні 14 барила і частину клапанного кож завдяки цьому обертанню навколо осі, вершипристрою 16. ни 54 і 56 захоплювача переміщаються вертикальСлід розуміти, що фігура 1 ілюструє на лівій но вверх відносно першої позиції, показаної на частині фігури 1 запобіжне кільце 24 в його всталівій стороні фігури, щоб увійти в зачеплення із новленому положенні і на правій частині фігури 1 запобіжним кільцем 24 і видалити його із клапанпоказне запобіжне кільце 24, витягнуте із клапанного пристрою 16. В другій позиції, показаній на ного корпуса 16. Цей розріз використовується для правій стороні фігури 1, передня вершина 54 захоілюстрації розміщення і виймання запобіжного плювального пристрою проникла в запобіжне кількільця 24. На ділі, запобіжне кільце 24 витягають із це 24. Задня вершина 56 увійшла в зачеплення із клапанного пристрою 16 одноманітно. запобіжним кільцем 24 і захоплює його. На фігурі 1 зображений інструмент 30 для виПозначений стрілкою 38 рух вверх привідного далення запобіжного кільця 24 із клапанного примеханізму триває до тих пір, поки запобіжне кільце строю 16. Інструмент 30 має пару перехресних 24 не звільнить верхню частину клапанного приутримуючих поперечок 32, які простираються орстрою 16. У цей час перехресна поперечка 32 притогонально одна відносно іншої і пересікаються у пиняє свій рух вверх і силовий поршневий циліндр середній точці. На фігурі 1 показана тільки одна з (не зображений), з'єднаний із серединною віссю 52 перехресних утримуючих поперечок 32. Зрозуміло, захоплювача 50, продовжує піднімати захоплювач що на практиці ліва і права сторони фігури 1 із 50. У результаті цього захоплювальний пристрій зображенням утримуючої поперечки 32 фактично 50 переміщається в положення відносно перехрепредставляють одну поперечку, яка показана у сної поперечки 32, подібне до положення, яке зодвох різних позиціях. Перехресна утримуюча пображене на лівій стороні фігури 1. Іншими словами перечка 32 має чотири кінцеві ділянки 34, з яких на перехресна поперечка 32 займає своє місце розфігурі 1 зображені лише два. Перехресна попереташування, показане на правій стороні фігури 1, зі чка 32 може переміщатися горизонтально вниз, що сполучним важелем 40 і загарбним пристроєм 50 у позначено стрілкою 36, і горизонтально вверх, що положенні, схожому на положення, зображене на позначено стрілкою 38. правій стороні фігури 1. При переміщенні із другої Інструмент для виймання до того ж має чотири позиції в третю позицію захоплювачі 50 повертасполучних важелі 40, які поворотно з'єднані на ються навколо точок повороту 52 радіально назопершій сполучній кінцевій ділянці 42 з відповідною вні так, що вершини 54 і 56 захоплювачів переміпершою кінцевою ділянкою 34 поперечки. Кожний щаються радіально назовні відносно положень, із чотирьох сполучних важелів 40 має другу кінцезображених на фігурі 2, щоб у такий спосіб звільву ділянку 44, яка поворотно з'єднана з кінцевою нити запобіжне кільце 24 із захоплювачів 50. Течастиною 46 захоплювальних пристроїв 50 клешпер інструмент 30 готовий переміщатися в низхід 7 88014 8 ному напрямку 36 як тільки під ним установлене запобіжне кільце 24, не входить у контакт із верхбарило 10, що має запобіжне кільце 24, яке підляньою поверхнею 14 барила 10 і не входить у прягає видаленню. мий контакт із клапанним пристроєм 16. Отже, Використання інструмента 30 згідно з даним інструмент не ушкоджує клапанний пристрій 16, не винаходом допускає просте виймання запобіжного псує верхню поверхню 14 барила 10 під час вийкільця 24, звичайно з'єднане на місці з клапанним мання запобіжного кільця. пристроєм 16. Інструмент 30 ефективно витягає Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
