Пристрій для розділення сипучих матеріалів

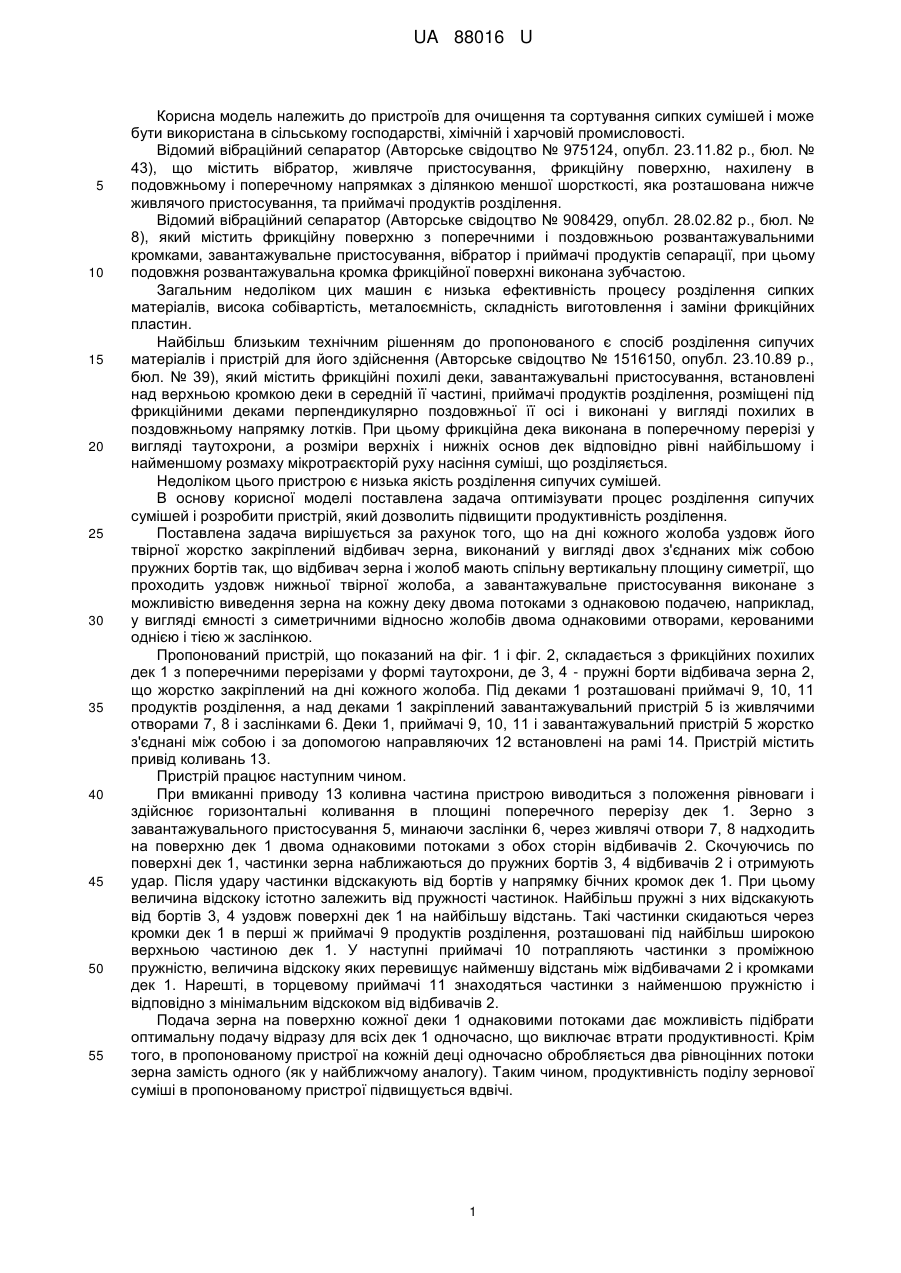

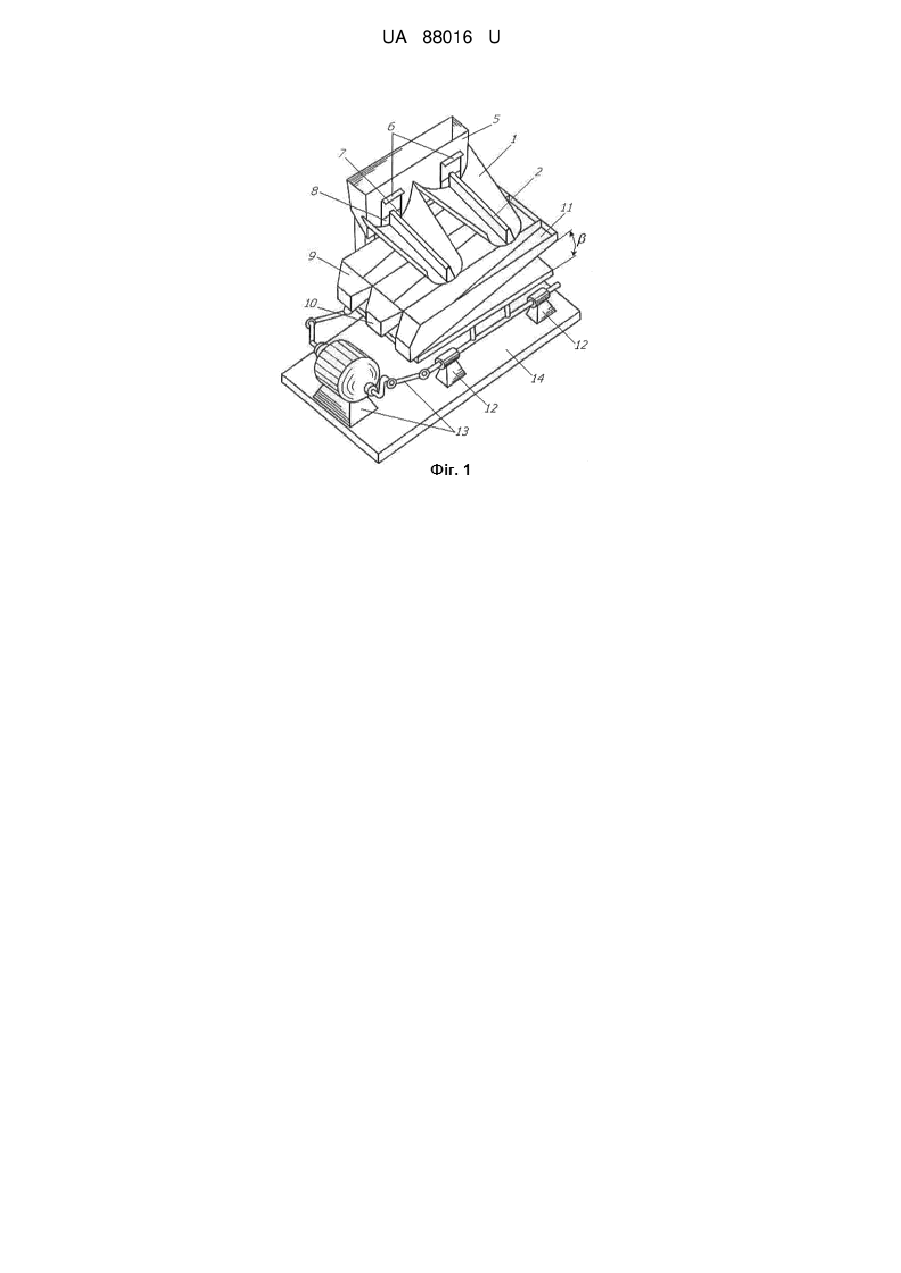

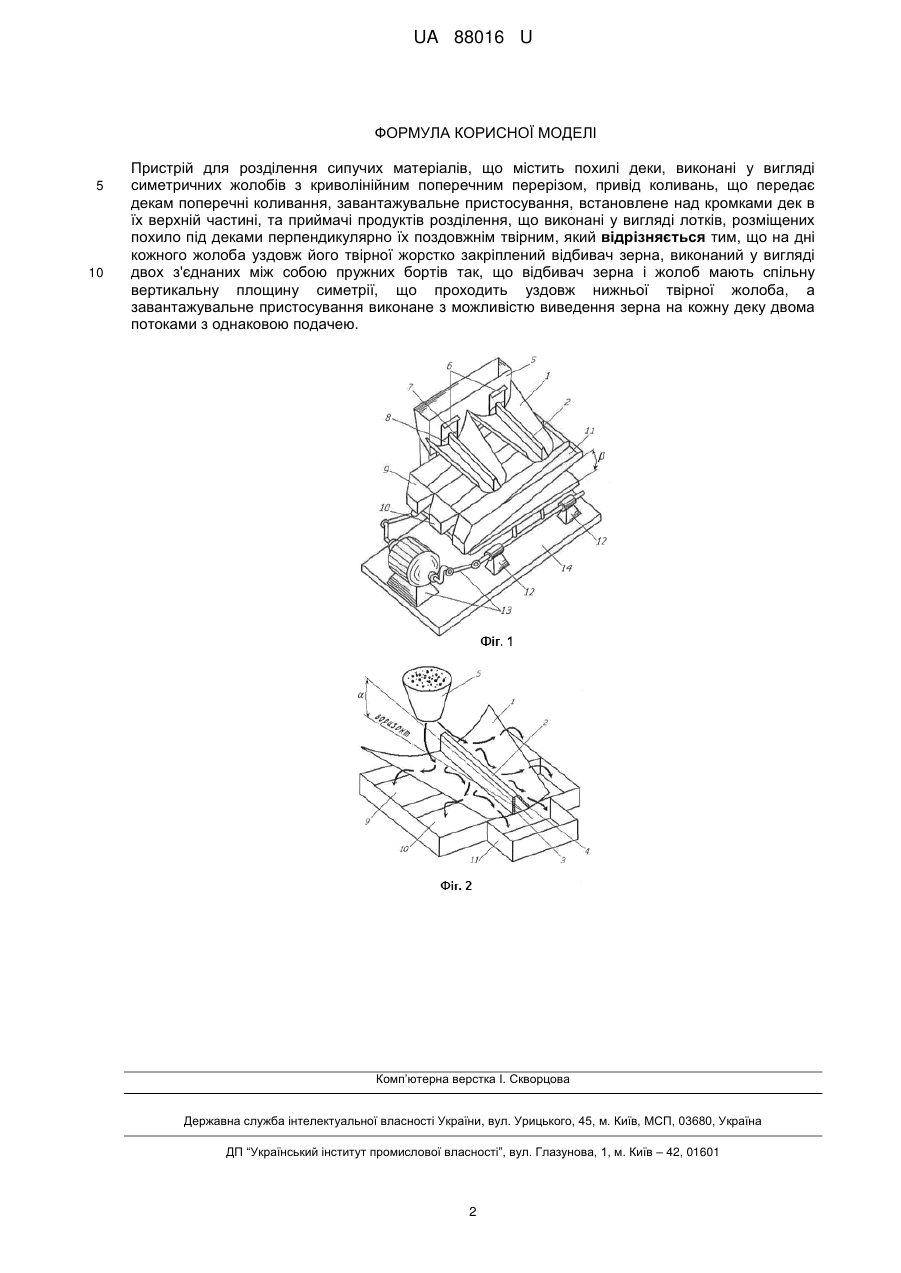

Реферат: Пристрій для розділення сипучих матеріалів містить похилі деки, виконані у вигляді симетричних жолобів з криволінійним поперечним перерізом, привід коливань, що передає декам поперечні коливання, завантажувальне пристосування, встановлене над кромками дек в їх верхній частині, та приймачі продуктів розділення, що виконані у вигляді лотків, розміщених похило під деками перпендикулярно їх поздовжнім твірним. При цьому на дні кожного жолоба уздовж його твірної жорстко закріплений відбивач зерна, виконаний у вигляді двох з'єднаних між собою пружних бортів так, що відбивач зерна і жолоб мають спільну вертикальну площину симетрії, що проходить уздовж нижньої твірної жолоба, а завантажувальне пристосування виконане з можливістю виведення зерна на кожну деку двома потоками з однаковою подачею. UA 88016 U (12) UA 88016 U UA 88016 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для очищення та сортування сипких сумішей і може бути використана в сільському господарстві, хімічній і харчовій промисловості. Відомий вібраційний сепаратор (Авторське свідоцтво № 975124, опубл. 23.11.82 р., бюл. № 43), що містить вібратор, живляче пристосування, фрикційну поверхню, нахилену в подовжньому і поперечному напрямках з ділянкою меншої шорсткості, яка розташована нижче живлячого пристосування, та приймачі продуктів розділення. Відомий вібраційний сепаратор (Авторське свідоцтво № 908429, опубл. 28.02.82 р., бюл. № 8), який містить фрикційну поверхню з поперечними і поздовжньою розвантажувальними кромками, завантажувальне пристосування, вібратор і приймачі продуктів сепарації, при цьому подовжня розвантажувальна кромка фрикційної поверхні виконана зубчастою. Загальним недоліком цих машин є низька ефективність процесу розділення сипких матеріалів, висока собівартість, металоємність, складність виготовлення і заміни фрикційних пластин. Найбільш близьким технічним рішенням до пропонованого є спосіб розділення сипучих матеріалів і пристрій для його здійснення (Авторське свідоцтво № 1516150, опубл. 23.10.89 р., бюл. № 39), який містить фрикційні похилі деки, завантажувальні пристосування, встановлені над верхньою кромкою деки в середній її частині, приймачі продуктів розділення, розміщені під фрикційними деками перпендикулярно поздовжньої її осі і виконані у вигляді похилих в поздовжньому напрямку лотків. При цьому фрикційна дека виконана в поперечному перерізі у вигляді таутохрони, а розміри верхніх і нижніх основ дек відповідно рівні найбільшому і найменшому розмаху мікротраєкторій руху насіння суміші, що розділяється. Недоліком цього пристрою є низька якість розділення сипучих сумішей. В основу корисної моделі поставлена задача оптимізувати процес розділення сипучих сумішей і розробити пристрій, який дозволить підвищити продуктивність розділення. Поставлена задача вирішується за рахунок того, що на дні кожного жолоба уздовж його твірної жорстко закріплений відбивач зерна, виконаний у вигляді двох з'єднаних між собою пружних бортів так, що відбивач зерна і жолоб мають спільну вертикальну площину симетрії, що проходить уздовж нижньої твірної жолоба, а завантажувальне пристосування виконане з можливістю виведення зерна на кожну деку двома потоками з однаковою подачею, наприклад, у вигляді ємності з симетричними відносно жолобів двома однаковими отворами, керованими однією і тією ж заслінкою. Пропонований пристрій, що показаний на фіг. 1 і фіг. 2, складається з фрикційних похилих дек 1 з поперечними перерізами у формі таутохрони, де 3, 4 - пружні борти відбивача зерна 2, що жорстко закріплений на дні кожного жолоба. Під деками 1 розташовані приймачі 9, 10, 11 продуктів розділення, а над деками 1 закріплений завантажувальний пристрій 5 із живлячими отворами 7, 8 і заслінками 6. Деки 1, приймачі 9, 10, 11 і завантажувальний пристрій 5 жорстко з'єднані між собою і за допомогою направляючих 12 встановлені на рамі 14. Пристрій містить привід коливань 13. Пристрій працює наступним чином. При вмиканні приводу 13 коливна частина пристрою виводиться з положення рівноваги і здійснює горизонтальні коливання в площині поперечного перерізу дек 1. Зерно з завантажувального пристосування 5, минаючи заслінки 6, через живлячі отвори 7, 8 надходить на поверхню дек 1 двома однаковими потоками з обох сторін відбивачів 2. Скочуючись по поверхні дек 1, частинки зерна наближаються до пружних бортів 3, 4 відбивачів 2 і отримують удар. Після удару частинки відскакують від бортів у напрямку бічних кромок дек 1. При цьому величина відскоку істотнозалежить від пружності частинок. Найбільш пружні з них відскакують від бортів 3, 4 уздовж поверхні дек 1 на найбільшу відстань. Такі частинки скидаються через кромки дек 1 в перші ж приймачі 9 продуктів розділення, розташовані під найбільш широкою верхньою частиною дек 1. У наступні приймачі 10 потрапляють частинки з проміжною пружністю, величина відскоку яких перевищує найменшу відстань між відбивачами 2 і кромками дек 1. Нарешті, в торцевому приймачі 11 знаходяться частинки з найменшою пружністю і відповідно з мінімальним відскоком від відбивачів 2. Подача зерна на поверхню кожної деки 1 однаковими потоками дає можливість підібрати оптимальну подачу відразу для всіх дек 1 одночасно, що виключає втрати продуктивності. Крім того, в пропонованому пристрої на кожній деці одночасно обробляється два рівноцінних потоки зерна замість одного (як у найближчому аналогу). Таким чином, продуктивність поділу зернової суміші в пропонованому пристрої підвищується вдвічі. 1 UA 88016 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для розділення сипучих матеріалів, що містить похилі деки, виконані у вигляді симетричних жолобів з криволінійним поперечним перерізом, привід коливань, що передає декам поперечні коливання, завантажувальне пристосування, встановлене над кромками дек в їх верхній частині, та приймачі продуктів розділення, що виконані у вигляді лотків, розміщених похило під деками перпендикулярно їх поздовжнім твірним, який відрізняється тим, що на дні кожного жолоба уздовж його твірної жорстко закріплений відбивач зерна, виконаний у вигляді двох з'єднаних між собою пружних бортів так, що відбивач зерна і жолоб мають спільну вертикальну площину симетрії, що проходить уздовж нижньої твірної жолоба, а завантажувальне пристосування виконане з можливістю виведення зерна на кожну деку двома потоками з однаковою подачею. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
