Пристрій для магнітного розділення сипучих матеріалів

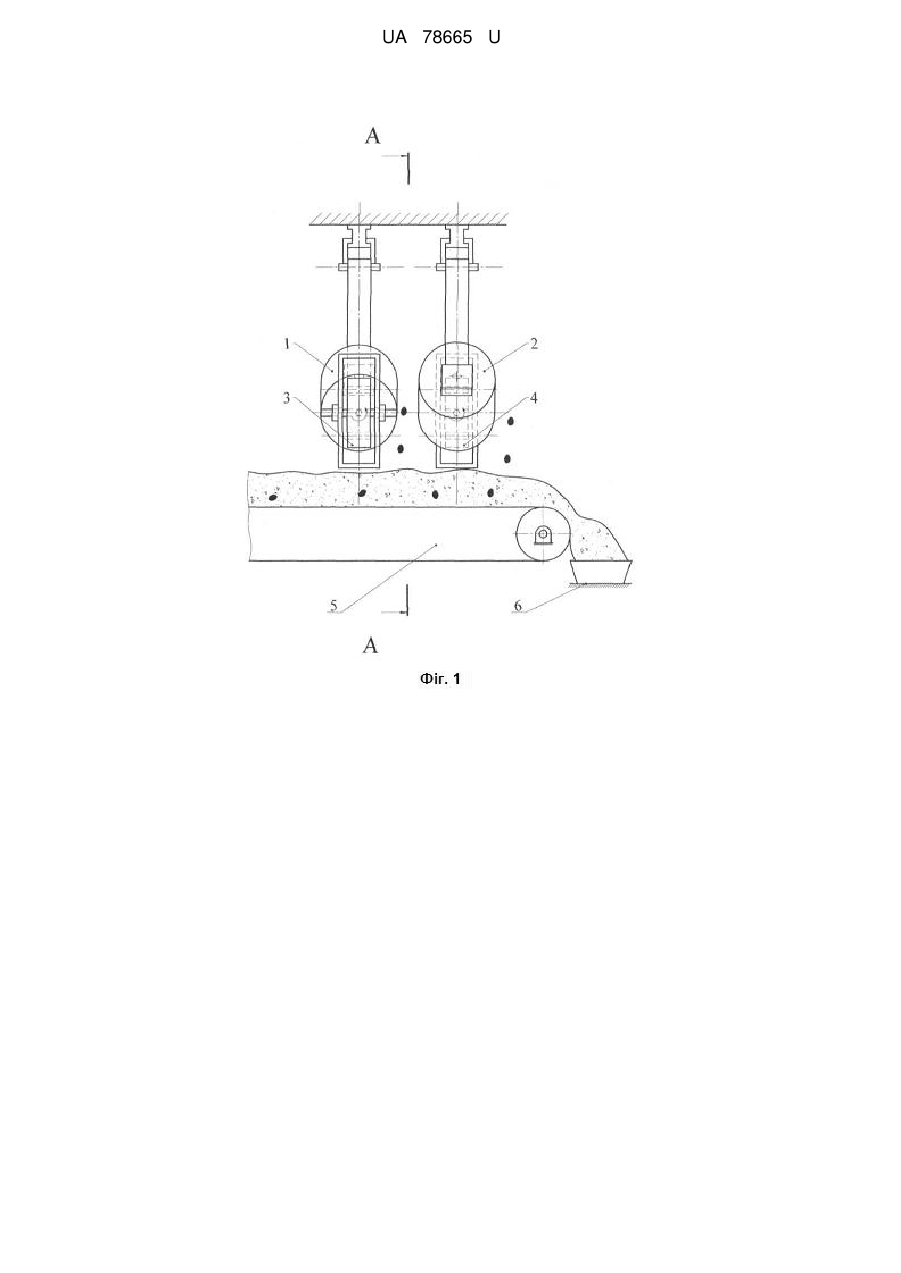

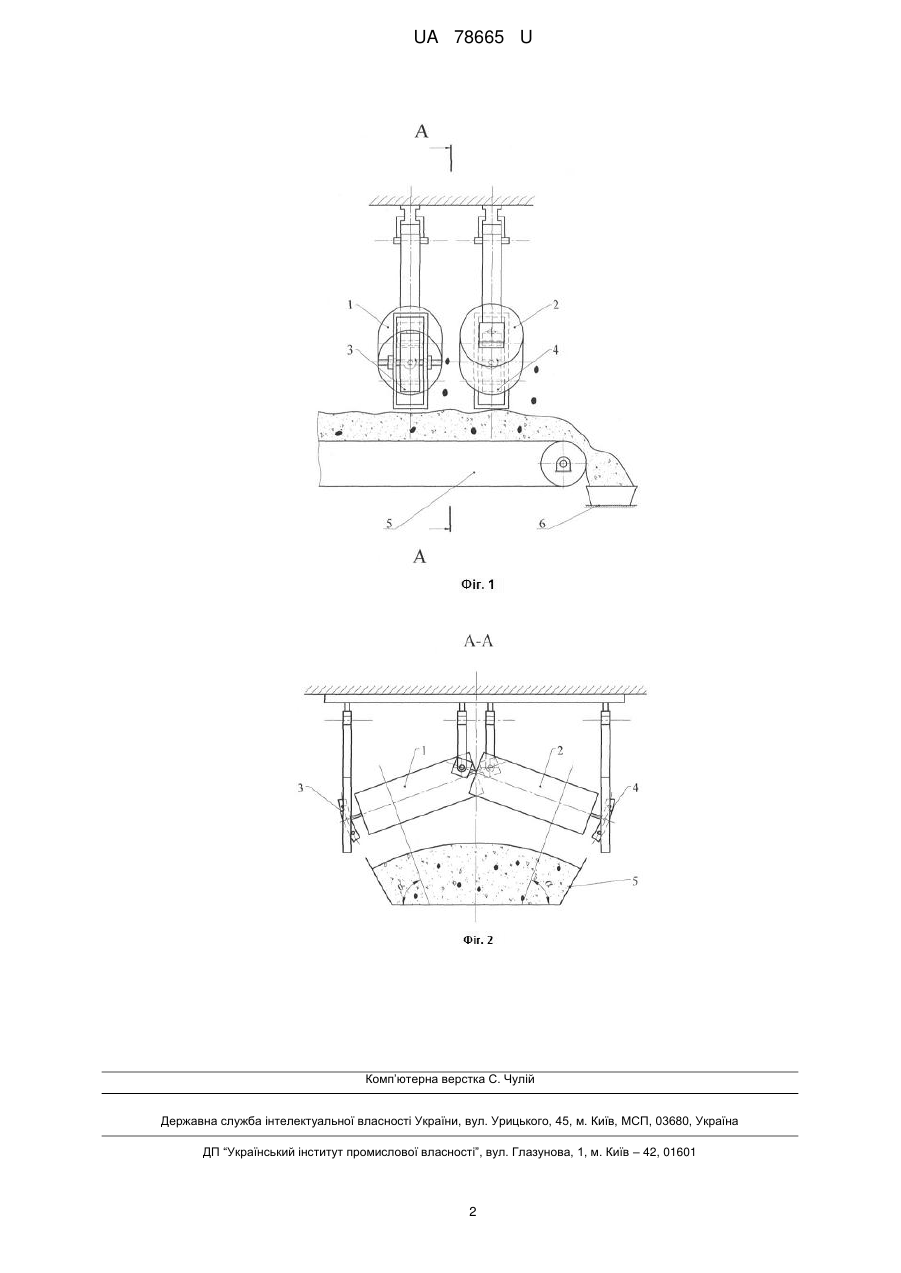

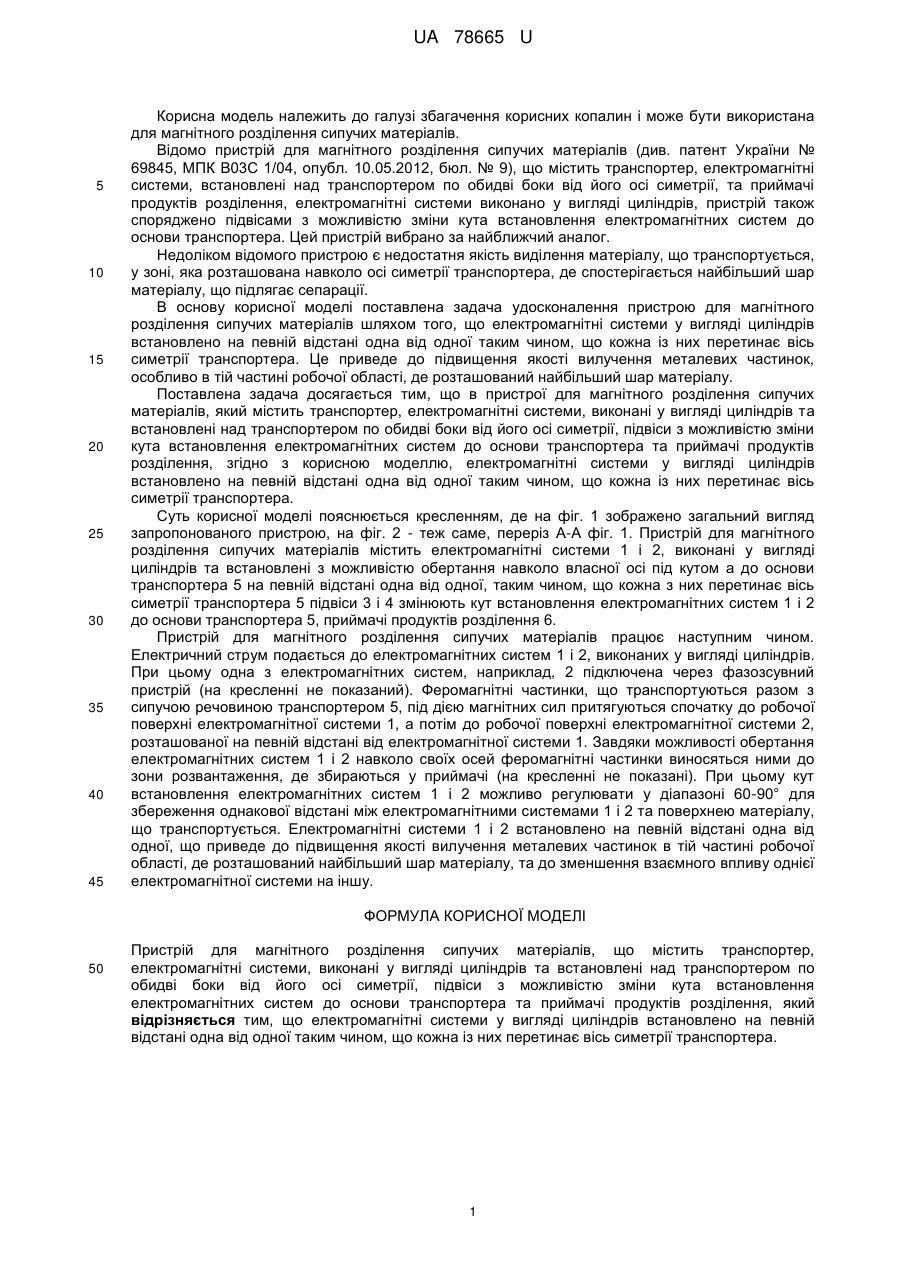

Реферат: UA 78665 U UA 78665 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі збагачення корисних копалин і може бути використана для магнітного розділення сипучих матеріалів. Відомо пристрій для магнітного розділення сипучих матеріалів (див. патент України № 69845, МПК В03С 1/04, опубл. 10.05.2012, бюл. № 9), що містить транспортер, електромагнітні системи, встановлені над транспортером по обидві боки від його осі симетрії, та приймачі продуктів розділення, електромагнітні системи виконано у вигляді циліндрів, пристрій також споряджено підвісами з можливістю зміни кута встановлення електромагнітних систем до основи транспортера. Цей пристрій вибрано за найближчий аналог. Недоліком відомого пристрою є недостатня якість виділення матеріалу, що транспортується, у зоні, яка розташована навколо осі симетрії транспортера, де спостерігається найбільший шар матеріалу, що підлягає сепарації. В основу корисної моделі поставлена задача удосконалення пристрою для магнітного розділення сипучих матеріалів шляхом того, що електромагнітні системи у вигляді циліндрів встановлено на певній відстані одна від одної таким чином, що кожна із них перетинає вісь симетрії транспортера. Це приведе до підвищення якості вилучення металевих частинок, особливо в тій частині робочої області, де розташований найбільший шар матеріалу. Поставлена задача досягається тим, що в пристрої для магнітного розділення сипучих матеріалів, який містить транспортер, електромагнітні системи, виконані у вигляді циліндрів та встановлені над транспортером по обидві боки від його осі симетрії, підвіси з можливістю зміни кута встановлення електромагнітних систем до основи транспортера та приймачі продуктів розділення, згідно з корисною моделлю, електромагнітні системи у вигляді циліндрів встановлено на певній відстані одна від одної таким чином, що кожна із них перетинає вісь симетрії транспортера. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено загальний вигляд запропонованого пристрою, на фіг. 2 - теж саме, переріз А-А фіг. 1. Пристрій для магнітного розділення сипучих матеріалів містить електромагнітні системи 1 і 2, виконані у вигляді циліндрів та встановлені з можливістю обертання навколо власної осі під кутом а до основи транспортера 5 на певній відстані одна від одної, таким чином, що кожна з них перетинає вісь симетрії транспортера 5 підвіси 3 і 4 змінюють кут встановлення електромагнітних систем 1 і 2 до основи транспортера 5, приймачі продуктів розділення 6. Пристрій для магнітного розділення сипучих матеріалів працює наступним чином. Електричний струм подається до електромагнітних систем 1 і 2, виконаних у вигляді циліндрів. При цьому одна з електромагнітних систем, наприклад, 2 підключена через фазозсувний пристрій (на кресленні не показаний). Феромагнітні частинки, що транспортуються разом з сипучою речовиною транспортером 5, під дією магнітних сил притягуються спочатку до робочої поверхні електромагнітної системи 1, а потім до робочої поверхні електромагнітної системи 2, розташованої на певній відстані від електромагнітної системи 1. Завдяки можливості обертання електромагнітних систем 1 і 2 навколо своїх осей феромагнітні частинки виносяться ними до зони розвантаження, де збираються у приймачі (на кресленні не показані). При цьому кут встановлення електромагнітних систем 1 і 2 можливо регулювати у діапазоні 60-90° для збереження однакової відстані між електромагнітними системами 1 і 2 та поверхнею матеріалу, що транспортується. Електромагнітні системи 1 і 2 встановлено на певній відстані одна від одної, що приведе до підвищення якості вилучення металевих частинок в тій частині робочої області, де розташований найбільший шар матеріалу, та до зменшення взаємного впливу однієї електромагнітної системи на іншу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для магнітного розділення сипучих матеріалів, що містить транспортер, електромагнітні системи, виконані у вигляді циліндрів та встановлені над транспортером по обидві боки від його осі симетрії, підвіси з можливістю зміни кута встановлення електромагнітних систем до основи транспортера та приймачі продуктів розділення, який відрізняється тим, що електромагнітні системи у вигляді циліндрів встановлено на певній відстані одна від одної таким чином, що кожна із них перетинає вісь симетрії транспортера. 1 UA 78665 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
