Спосіб безконтактного вимірювання проекційних розмірних ознак фігури людини

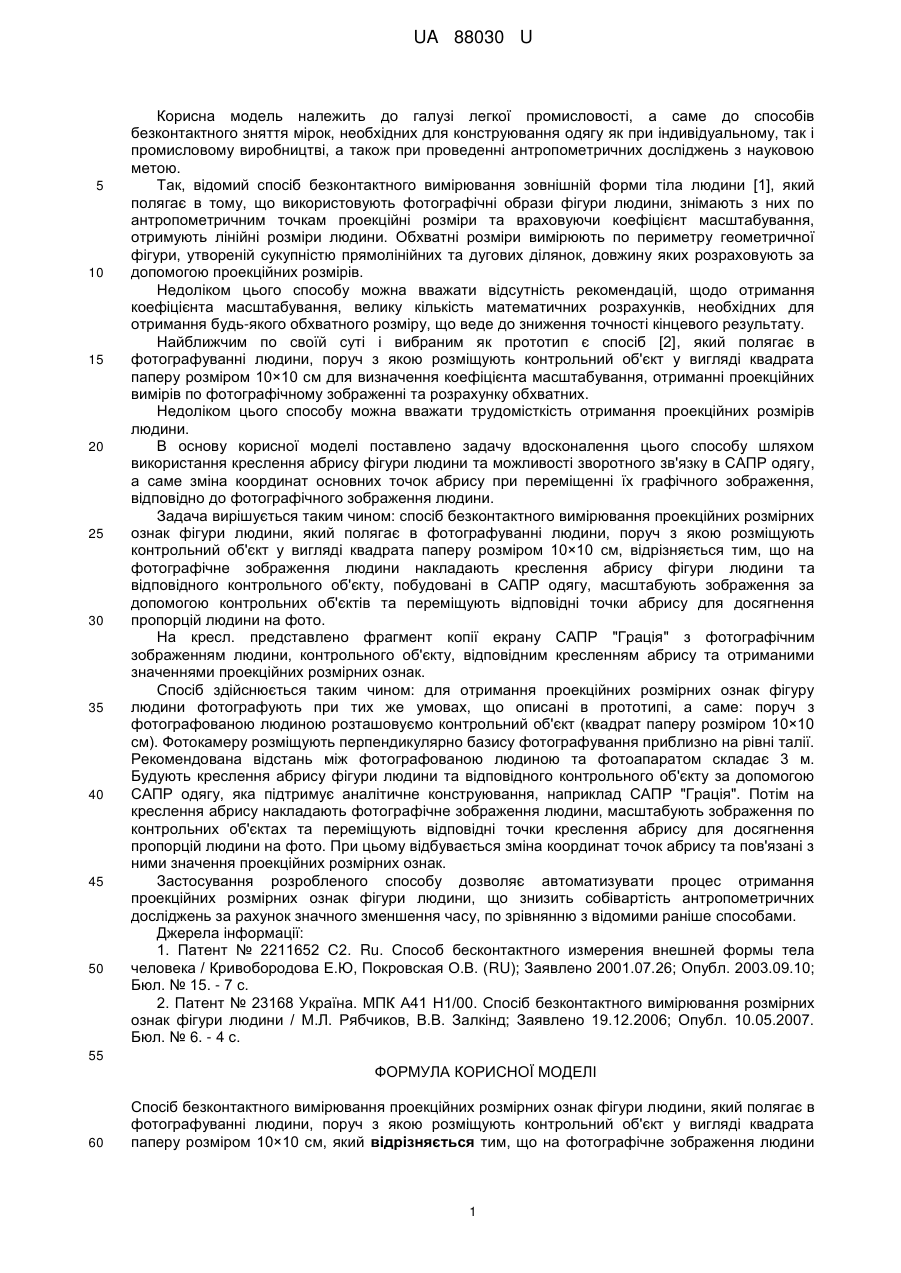

Реферат: UA 88030 U UA 88030 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкої промисловості, а саме до способів безконтактного зняття мірок, необхідних для конструювання одягу як при індивідуальному, так і промисловому виробництві, а також при проведенні антропометричних досліджень з науковою метою. Так, відомий спосіб безконтактного вимірювання зовнішній форми тіла людини [1], який полягає в тому, що використовують фотографічні образи фігури людини, знімають з них по антропометричним точкам проекційні розміри та враховуючи коефіцієнт масштабування, отримують лінійні розміри людини. Обхватні розміри вимірюють по периметру геометричної фігури, утвореній сукупністю прямолінійних та дугових ділянок, довжину яких розраховують за допомогою проекційних розмірів. Недоліком цього способу можна вважати відсутність рекомендацій, щодо отримання коефіцієнта масштабування, велику кількість математичних розрахунків, необхідних для отримання будь-якого обхватного розміру, що веде до зниження точності кінцевого результату. Найближчим по своїй суті і вибраним як прототип є спосіб [2], який полягає в фотографуванні людини, поруч з якою розміщують контрольний об'єкт у вигляді квадрата паперу розміром 10×10 см для визначення коефіцієнта масштабування, отриманні проекційних вимірів по фотографічному зображенні та розрахунку обхватних. Недоліком цього способу можна вважати трудомісткість отримання проекційних розмірів людини. В основу корисної моделі поставлено задачу вдосконалення цього способу шляхом використання креслення абрису фігури людини та можливості зворотного зв'язку в САПР одягу, а саме зміна координат основних точок абрису при переміщенні їх графічного зображення, відповідно до фотографічного зображення людини. Задача вирішується таким чином: спосіб безконтактного вимірювання проекційних розмірних ознак фігури людини, який полягає в фотографуванні людини, поруч з якою розміщують контрольний об'єкт у вигляді квадрата паперу розміром 10×10 см, відрізняється тим, що на фотографічне зображення людини накладають креслення абрису фігури людини та відповідного контрольного об'єкту, побудовані в САПР одягу, масштабують зображення за допомогою контрольних об'єктів та переміщують відповідні точки абрису для досягнення пропорцій людини на фото. На кресл. представлено фрагмент копії екрану САПР "Грація" з фотографічним зображенням людини, контрольного об'єкту, відповідним кресленням абрису та отриманими значеннями проекційних розмірних ознак. Спосіб здійснюється таким чином: для отримання проекційних розмірних ознак фігуру людини фотографують при тих же умовах, що описані в прототипі, а саме: поруч з фотографованою людиною розташовуємо контрольний об'єкт (квадрат паперу розміром 10×10 см). Фотокамеру розміщують перпендикулярно базису фотографування приблизно на рівні талії. Рекомендована відстань між фотографованою людиною та фотоапаратом складає 3 м. Будують креслення абрису фігури людини та відповідного контрольного об'єкту за допомогою САПР одягу, яка підтримує аналітичне конструювання, наприклад САПР "Грація". Потім на креслення абрису накладають фотографічне зображення людини, масштабують зображення по контрольних об'єктах та переміщують відповідні точки креслення абрису для досягнення пропорцій людини на фото. При цьому відбувається зміна координат точок абрису та пов'язані з ними значення проекційних розмірних ознак. Застосування розробленого способу дозволяє автоматизувати процес отримання проекційних розмірних ознак фігури людини, що знизить собівартість антропометричних досліджень за рахунок значного зменшення часу, по зрівнянню з відомими раніше способами. Джерела інформації: 1. Патент № 2211652 С2. Ru. Способ бесконтактного измерения внешней формы тела человека / Кривобородова Е.Ю, Покровская О.В. (RU); Заявлено 2001.07.26; Опубл. 2003.09.10; Бюл. № 15. - 7 с. 2. Патент № 23168 Україна. МПК А41 Н1/00. Спосіб безконтактного вимірювання розмірних ознак фігури людини / М.Л. Рябчиков, В.В. Залкінд; Заявлено 19.12.2006; Опубл. 10.05.2007. Бюл. № 6. - 4 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб безконтактного вимірювання проекційних розмірних ознак фігури людини, який полягає в фотографуванні людини, поруч з якою розміщують контрольний об'єкт у вигляді квадрата паперу розміром 10×10 см, який відрізняється тим, що на фотографічне зображення людини 1 UA 88030 U накладають креслення абрису фігури людини та відповідного контрольного об'єкту, побудовані в САПР одягу, масштабують зображення за допомогою контрольних об'єктів та переміщують відповідні точки абрису для досягнення пропорцій людини на фото. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
