Спосіб виміру фігури людини

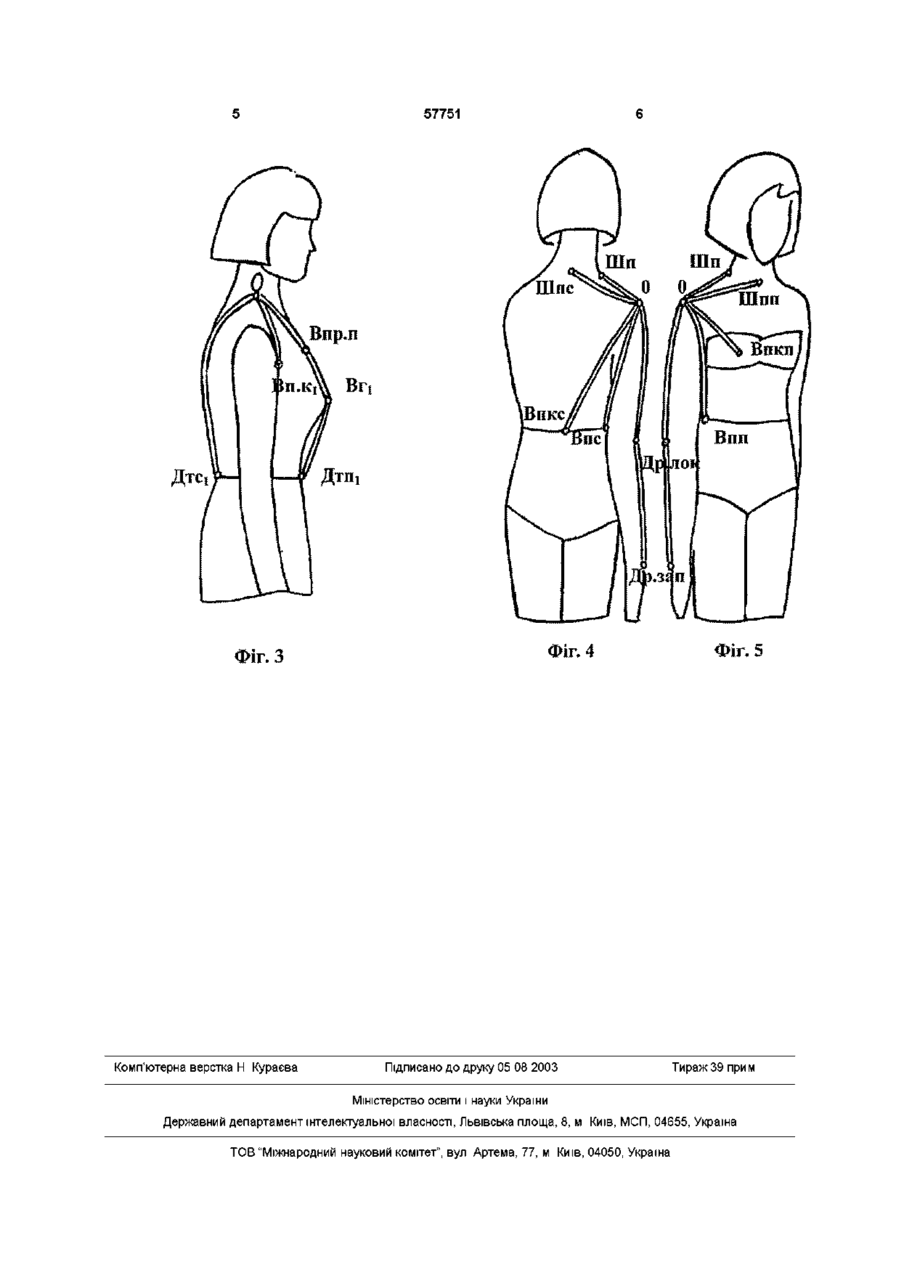

Спосіб виміру фігури людини, при якому визначають основні антропометричні точки, розмічають їх на поверхні фігури людини, прокладають сантиметрову стрічку між двома антропометричними точками та знімають кожну розмірну ознаку, який відрізняється тим, що додатково вимірюють не менше двох розмірних ознак, сполучених однією антропометричною точкою, сантиметровою стрічкою зі шкалою, на якій точка відліку «0» розташована в центрі стрічки з ВІДЛІКОМ в обидві сторони Размерные признаки для проектирования одежды») Отримання величин усіх розмірних ознак фігури людини, необхідних для побудови конструкції одягу, досягають шляхом виміру і наступних математичних розрахунків недостатніх величин Наприклад, при визначенні величин розмірних ознак, таких як довжина до тали спинки від точки основи шиї (ДТПі), висота грудей від точки основи шиї (ВГі), висота пройми переду від точки основи шиї (Впр п і), сполучених однією антропометричною точкою - точкою основи шиї (т о ш ), які використовуються при проектуванні одягу, ВІДПОВІДНО до вказаного стандарту, визначають положення т о ш на фігурі Початок сантиметрової стрічки з точкою «0» сполучають з т о ш і вільний кінець стрічки, розміщуючи стрічку паралельно середньосагітальній лінії, прокладають до перетину з ЛІНІЄЮ тали і отримують величину ДТСі Потім сантиметрову стрічку перекладають, змінюючи її напрямок, знову визначають положення т о ш , сполучають її з початком стрічки в точці «0» і визначають величину розмірної ознаки (ДТПі) Розмірні ознаки довжина до тали переду (ДТПі), висота пройми переду коса (Впрк) спряжені шийної точкою, вимірюють від шийної точки до ВІДПОВІДНИХ антропометричних рівнів 3 величини розмірної ознаки ДТП віднімають величину розмірної ознаки (ДТПі) і отримують величину, рівну довжині ростка спинки Для визначення величин розмірних ознак ВГі Впр к і, Вп к і з величин ВГ, Вп к , Впр к ВІДПОВІДНО віднімають величину довжини ростка спинки Треба ВІДМІТИТИ, що антропометрична точка О ю ю 57751 т о ш нечітко виражена на ТІЛІ ЛЮДИНИ, тому неодноразове и визначення приводить до зміщення умовно визначеної точки і викривлення результатів вимірів Проведення додаткових математичних розрахунків веде до збільшення трудомісткості способу В основу винаходу покладена задача розробити такий спосіб виміру фігури людини, який шляхом нових умов виконання дій, дозволив би підвищити точність виміру і зменшити трудомісткість способу Поставлена задача вирішується тим, що в способі виміру фігури людини, при якому визначають основні антропометричні точки, розмічають їх на поверхні фігури людини, прокладають сантиметрову стрічку між двома антропометричними точками та знімають кожну розмірну ознаку, згідно з винаходом, додатково вимірюють не менше двох розмірних ознак, сполучених однією антропометричною точкою, сантиметровою стрічкою зі шкалою, на якій точка відліку «0» розташована в центрі стрічки з ВІДЛІКОМ в обидві сторони Вимірювання декількох розмірних ознак, об'єднаних однією антропометричною точкою, сантиметровою стрічкою, зі шкалою, на якій точка відліку «0» розташована в центрі стрічки з ВІДЛІКОМ В обидві сторони, проводиться за один прийом, чим досягається підвищення точності способу (кожна визначена антропометрична точка для отримання всіх розмірних ознак, сполучених цією точкою фіксується одноразово) та зниження його трудомісткості, за рахунок зменшення КІЛЬКОСТІ операцій прокладання стрічки При цьому з'являється можливість відмовитися від математичних розрахунків при отриманні ряду величин розмірних ознак На фіг 1 представлена сантиметрова стрічка з точкою відліку "0", розміщеною в центрі стрічки На фіг 2 представлена сантиметрова стрічка з двома точками відліку "0" На фіг 3 зображено отримання розмірних ознак, сполучених точкою основи шиї На фіг 4, 5 зображено отримання розмірних ознак, сполучених плечовою точкою Спосіб здійснюють наступним чином Вимірюють основні розмірні ознаки - обхват 2 грудей, обхват тали, обхват стегон та ІНШІ, проводячи вимірювання сантиметровою стрічкою, з точкою відліку "0", розташованою з початку стрічки При визначенні величин розмірних ознак ДТС-і, ДТП-і, ВГі, Впр п і, Впр к і, сполучених однією антропометричною точкою - точкою основи шиї, визначають положення т о ш на фігурі, сполучають з визначеною точкою центр сантиметрової стрічки точкою відліку «0» (див фіг 3) ВІЛЬНІ КІНЦІ сантиметрової стрічки прокладають в напрямку зняття розмірних ознак ДТСі та ДТПі по обидві сторони фігури - спинки та переду і фіксують величини розмірних ознак ДТСі, ДТП-і, ВГі, Впр п і до антропометричних рівнів ВІДПОВІДНО - лінії тали спинки та переду, ОГі та соскової точки Тоді, не зміщуючи точку відліку «0» стрічки, змінюють напрямок вільного кінця сантиметрової стрічки по переду і вимірюють величину розмірної ознаки Впр к •] до переднього кута пахової впадини При визначенні величин розмірних ознак Шп, Др зап , Др лок , Шпп Шпс, Впп, Впс, Вп к п , Вп к , сполучених однією антропометричною точкою плечовою точкою (див фіг 4, 5), визначають плечову точку на фігурі, центр сантиметрової стрічки з точкою відліку «0» сполучають з плечової точкою, а ВІЛЬНІ КІНЦІ сантиметрової стрічки прокладають в напрямку ширини плечового скату в одну сторону, і по довжині руки в іншу, одночасно вимірюючи величини розмірних ознак Шп, Др лок, Др зап Потім, не відриваючи «0» від плечової точки, змінюють напрямок вільних КІНЦІВ сантиметрової стрічки і визначають величини Шпп, Шпс Далі, послідовно змінюючи напрямок вільних КІНЦІВ сантиметрової стрічки, вимірюють Вп к п , Вп к, і останнім визначають Впп, Впс Для всіх перерахованих розмірних ознак плечова точка - точка відліку, є одноразово визначеною, (фіг 3) Використання запропонованого способу виміру фігури людини дозволяє скоротити при проведенні антропометричних обмірів час вимірів в 3-4 рази, зменшити антропометричну програму вимірів, при цьому підвищити точність величин розмірних ознак, які необхідно визначити, а також не здорожує сам процес і не ускладнює методику проведення обмірів 1 0 1 2 іШІШЛ1нііїн»ЬиіІип[циІміі|иііІнн1іцііїіпгір,Щ ФІГ. 1 0 1 // 72 g 74 У 76 ?? ?і 5 15 74 З І і 0 і Фіг. 2 57751 Фіг. З Комп'ютерна верстка Н Кураєва Фіг. 4 Підписано до друку 05 08 2003 Фіг. 5 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
