Пристрій для ущільнення сипкої продукції в упаковці

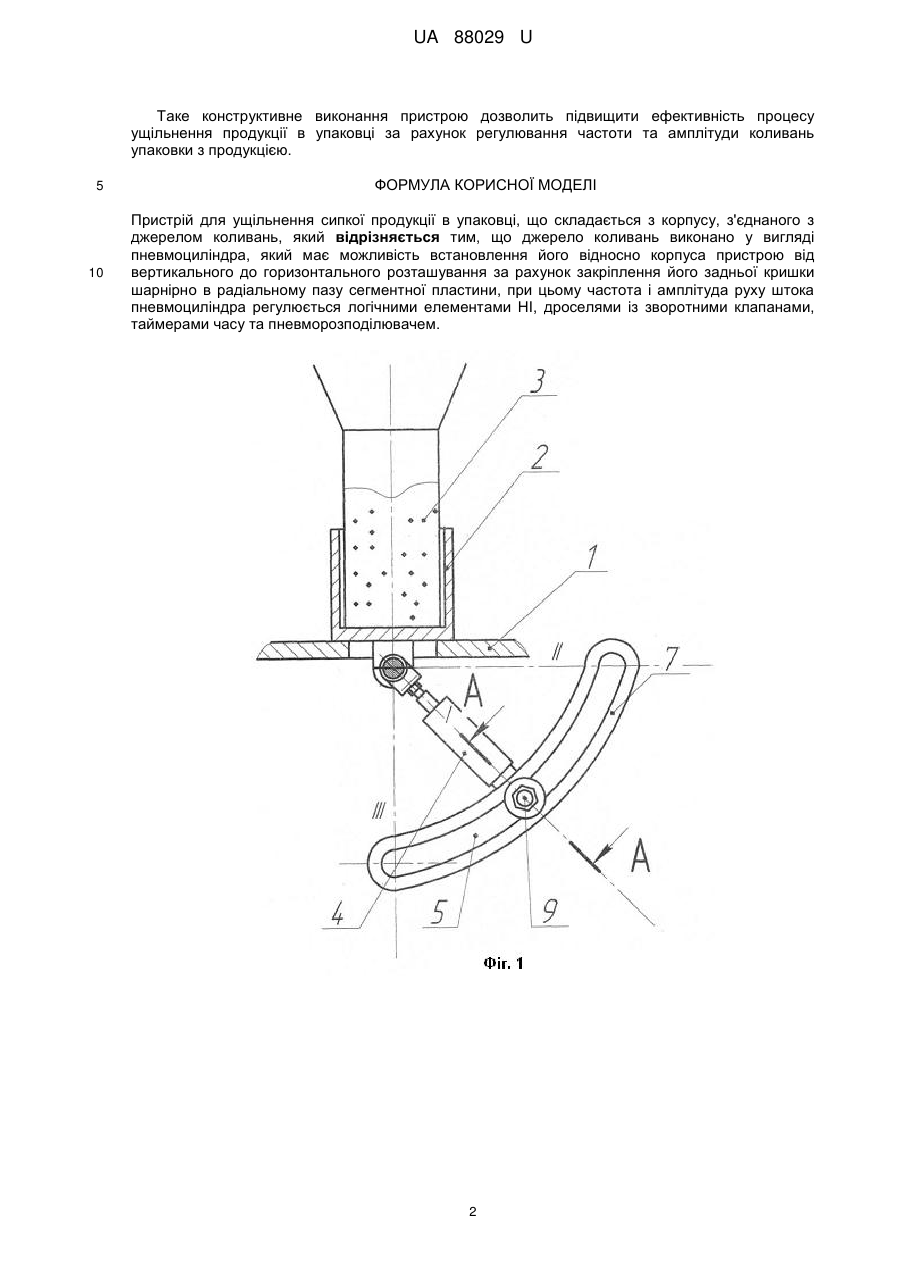

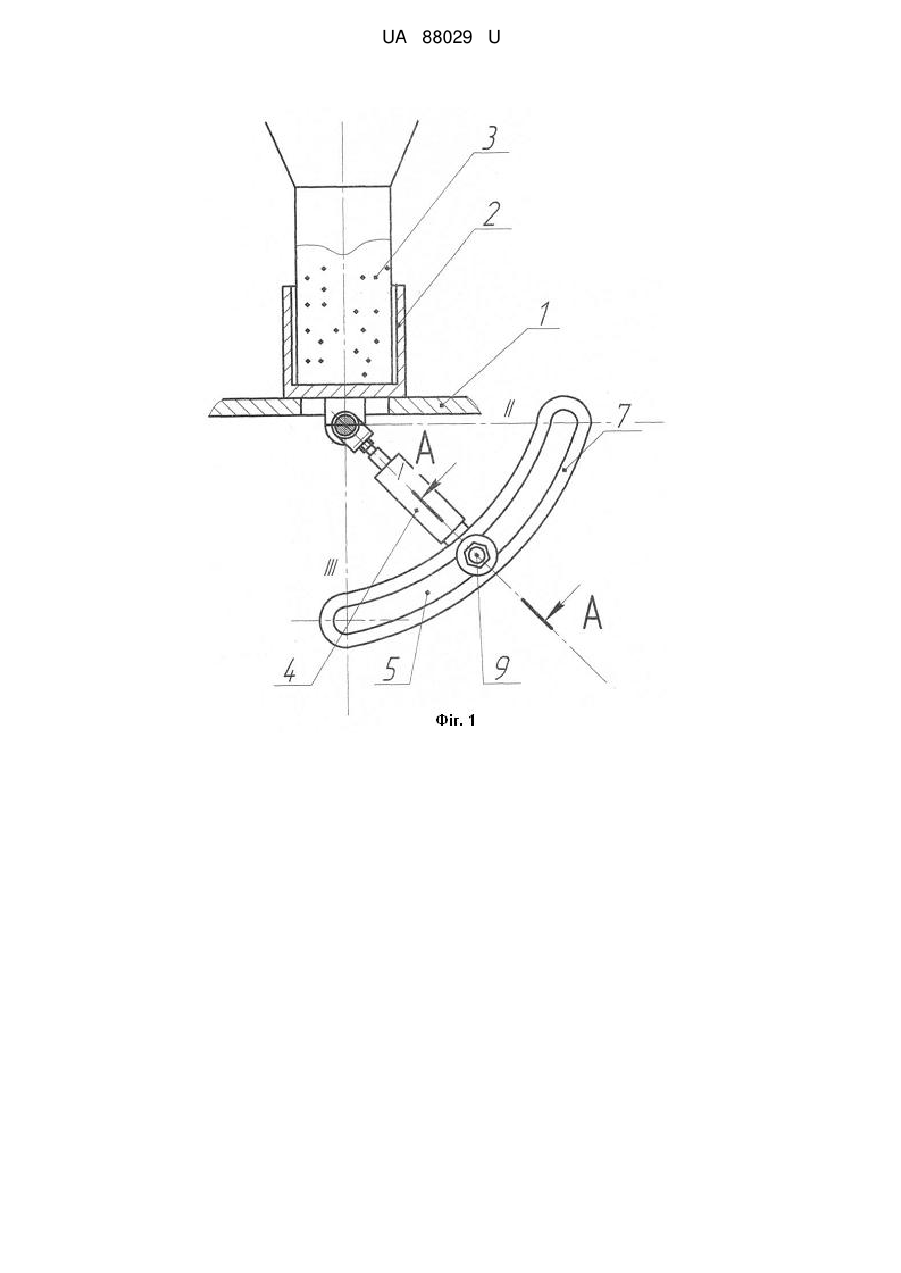

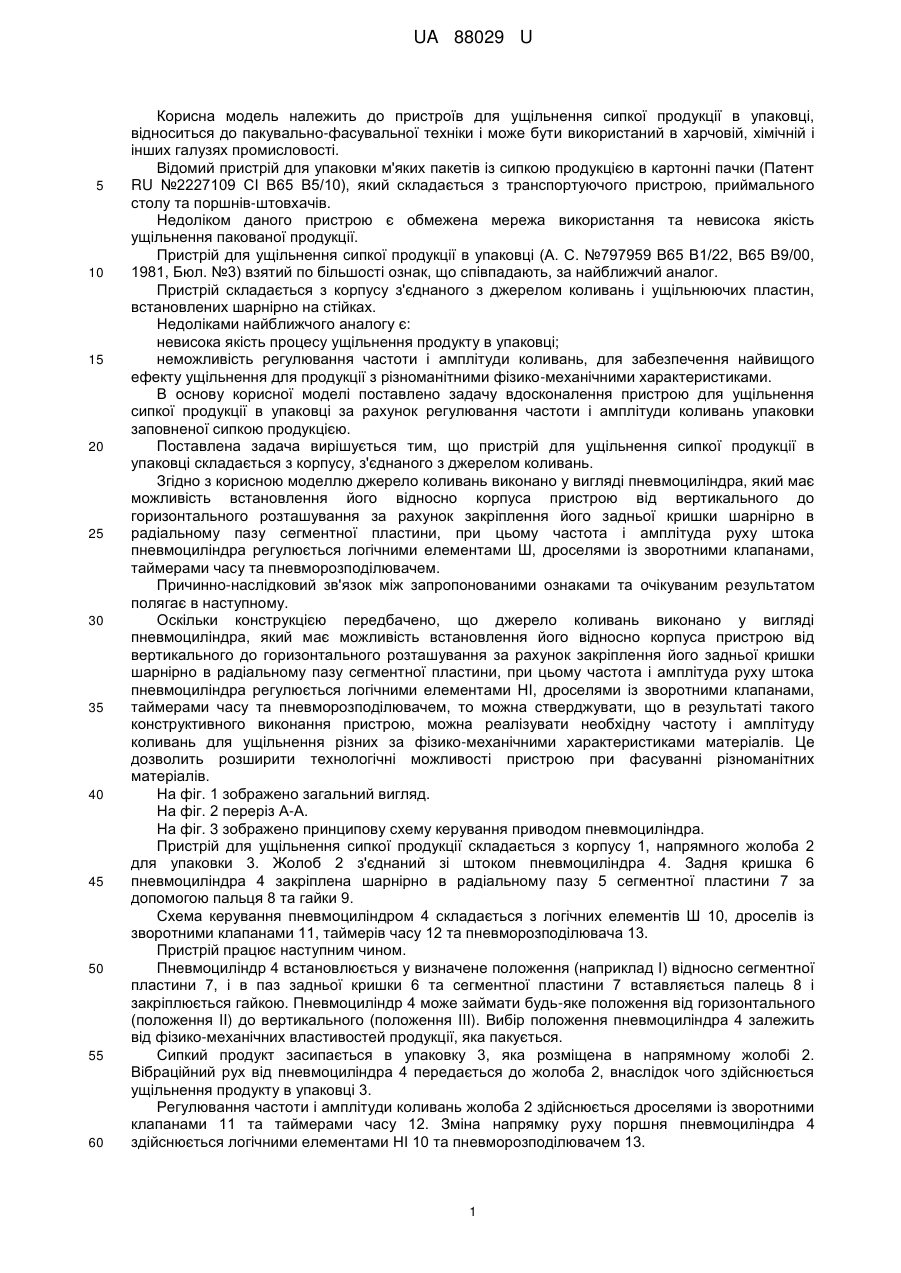

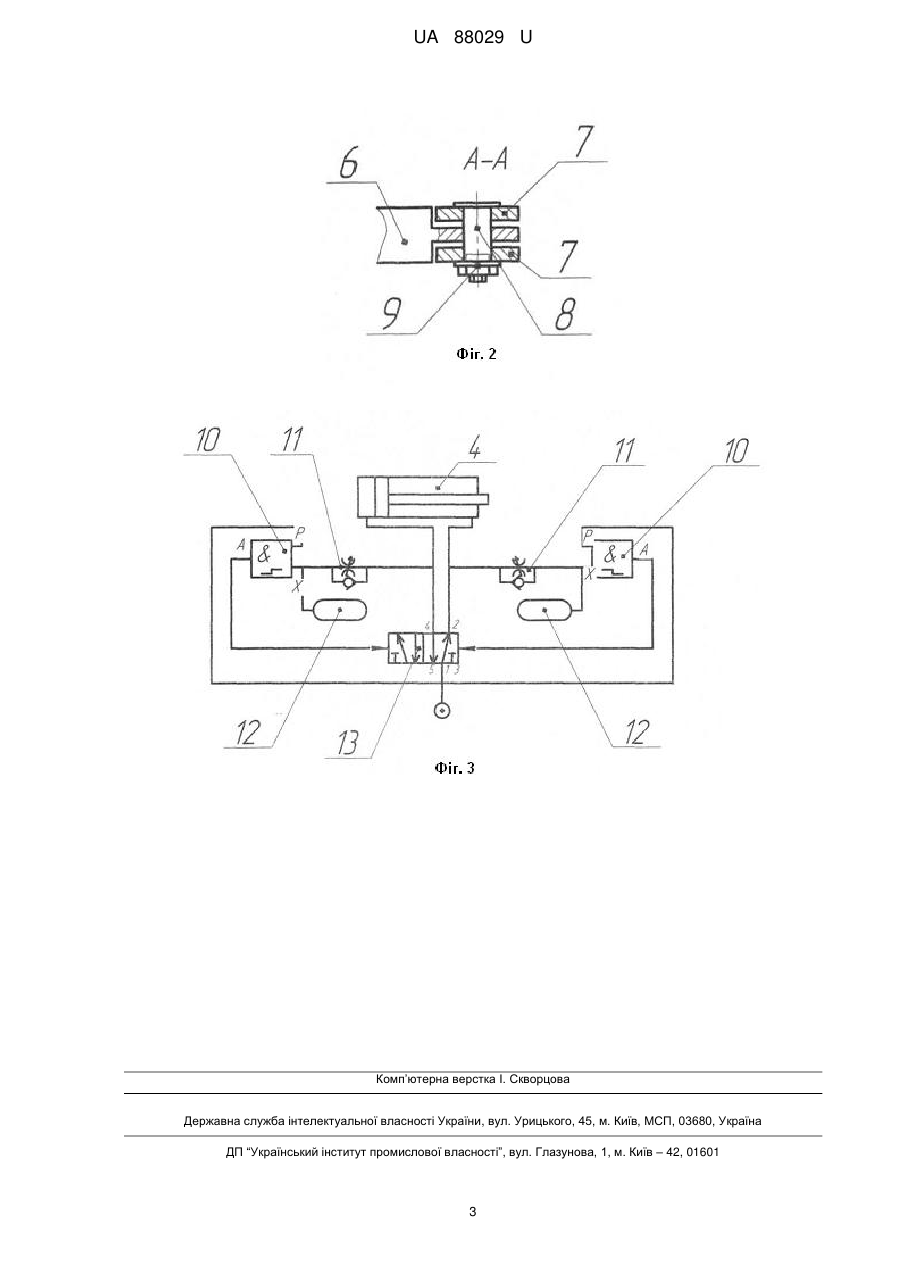

Реферат: Пристрій для ущільнення сипкої продукції в упаковці містить корпус, з'єднаний з джерелом коливань. Джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки шарнірно в радіальному пазу сегментної пластини. Частота і амплітуда руху штока пневмоциліндра регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем. UA 88029 U (54) ПРИСТРІЙ ДЛЯ УЩІЛЬНЕННЯ СИПКОЇ ПРОДУКЦІЇ В УПАКОВЦІ UA 88029 U UA 88029 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для ущільнення сипкої продукції в упаковці, відноситься до пакувально-фасувальної техніки і може бути використаний в харчовій, хімічній і інших галузях промисловості. Відомий пристрій для упаковки м'яких пакетів із сипкою продукцією в картонні пачки (Патент RU №2227109 СІ В65 В5/10), який складається з транспортуючого пристрою, приймального столу та поршнів-штовхачів. Недоліком даного пристрою є обмежена мережа використання та невисока якість ущільнення пакованої продукції. Пристрій для ущільнення сипкої продукції в упаковці (А. С. №797959 В65 В1/22, В65 В9/00, 1981, Бюл. №3) взятий по більшості ознак, що співпадають, за найближчий аналог. Пристрій складається з корпусу з'єднаного з джерелом коливань і ущільнюючих пластин, встановлених шарнірно на стійках. Недоліками найближчого аналогу є: невисока якість процесу ущільнення продукту в упаковці; неможливість регулювання частоти і амплітуди коливань, для забезпечення найвищого ефекту ущільнення для продукції з різноманітними фізико-механічними характеристиками. В основу корисної моделі поставлено задачу вдосконалення пристрою для ущільнення сипкої продукції в упаковці за рахунок регулювання частоти і амплітуди коливань упаковки заповненої сипкою продукцією. Поставлена задача вирішується тим, що пристрій для ущільнення сипкої продукції в упаковці складається з корпусу, з'єднаного з джерелом коливань. Згідно з корисною моделлю джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки шарнірно в радіальному пазу сегментної пластини, при цьому частота і амплітуда руху штока пневмоциліндра регулюється логічними елементами Ш, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено, що джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки шарнірно в радіальному пазу сегментної пластини, при цьому частота і амплітуда руху штока пневмоциліндра регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем, то можна стверджувати, що в результаті такого конструктивного виконання пристрою, можна реалізувати необхідну частоту і амплітуду коливань для ущільнення різних за фізико-механічними характеристиками матеріалів. Це дозволить розширити технологічні можливості пристрою при фасуванні різноманітних матеріалів. На фіг. 1 зображено загальний вигляд. На фіг. 2 переріз А-А. На фіг. 3 зображено принципову схему керування приводом пневмоциліндра. Пристрій для ущільнення сипкої продукції складається з корпусу 1, напрямного жолоба 2 для упаковки 3. Жолоб 2 з'єднаний зі штоком пневмоциліндра 4. Задня кришка 6 пневмоциліндра 4 закріплена шарнірно в радіальному пазу 5 сегментної пластини 7 за допомогою пальця 8 та гайки 9. Схема керування пневмоциліндром 4 складається з логічних елементів Ш 10, дроселів із зворотними клапанами 11, таймерів часу 12 та пневморозподілювача 13. Пристрій працює наступним чином. Пневмоциліндр 4 встановлюється у визначене положення (наприклад І) відносно сегментної пластини 7, і в паз задньої кришки 6 та сегментної пластини 7 вставляється палець 8 і закріплюється гайкою. Пневмоциліндр 4 може займати будь-яке положення від горизонтального (положення II) до вертикального (положення III). Вибір положення пневмоциліндра 4 залежить від фізико-механічних властивостей продукції, яка пакується. Сипкий продукт засипається в упаковку 3, яка розміщена в напрямному жолобі 2. Вібраційний рух від пневмоциліндра 4 передається до жолоба 2, внаслідок чого здійснюється ущільнення продукту в упаковці 3. Регулювання частоти і амплітуди коливань жолоба 2 здійснюється дроселями із зворотними клапанами 11 та таймерами часу 12. Зміна напрямку руху поршня пневмоциліндра 4 здійснюється логічними елементами НІ 10 та пневморозподілювачем 13. 1 UA 88029 U Таке конструктивне виконання пристрою дозволить підвищити ефективність процесу ущільнення продукції в упаковці за рахунок регулювання частоти та амплітуди коливань упаковки з продукцією. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для ущільнення сипкої продукції в упаковці, що складається з корпусу, з'єднаного з джерелом коливань, який відрізняється тим, що джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки шарнірно в радіальному пазу сегментної пластини, при цьому частота і амплітуда руху штока пневмоциліндра регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем. 2 UA 88029 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
