Човникова швейна машина
Номер патенту: 19352
Опубліковано: 15.12.2006
Автори: Орловський Броніслав Вікентійович, Пищиков В'ячеслав Олексійович, Мачульський Валерій Борисович
Формула / Реферат
Човникова швейна машина, що містить механізм ниткопритягача, який включає встановлені в корпусі головки швейної машини кривошип, шатун і коромисло, які мають відростки з вічками на їх кінцях, та нитконапрямляч короткої гілки нитки, закріплений на корпусі головки швейної машини, яка відрізняється тим, що оснащена нитконапрямлячем довгої гілки нитки, закріпленим в корпусі головки машини, а коромисло має додатковий відросток з вічком на кінці.
Текст

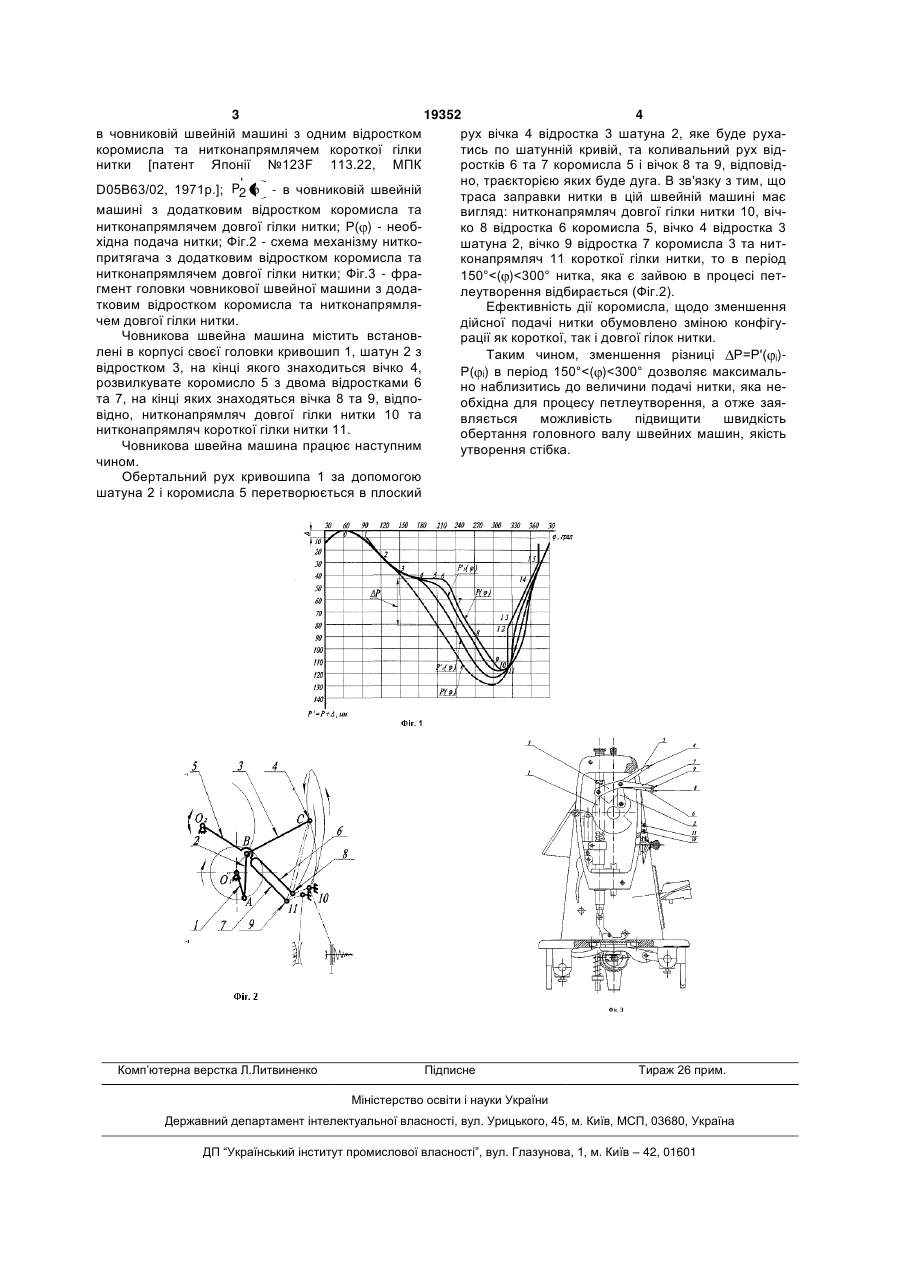

Човникова швейна машина, що містить механізм ниткопритягача, який включає встановлені в 3 19352 4 в човниковій швейній машині з одним відростком рух вічка 4 відростка 3 шатуна 2, яке буде рухакоромисла та нитконапрямлячем короткої гілки тись по шатунній кривій, та коливальний рух віднитки [патент Японії №123F 113.22, МПК ростків 6 та 7 коромисла 5 і вічок 8 та 9, відповідно, траєкторією яких буде дуга. В зв'язку з тим, що ' D05B63/02, 1971р.]; P2 - в човниковій швейній траса заправки нитки в цій швейній машині має машині з додатковим відростком коромисла та вигляд: нитконапрямляч довгої гілки нитки 10, вічнитконапрямлячем довгої гілки нитки; Р( ) - необко 8 відростка 6 коромисла 5, вічко 4 відростка 3 хідна подача нитки; Фіг.2 - схема механізму ниткошатуна 2, вічко 9 відростка 7 коромисла 3 та нитпритягача з додатковим відростком коромисла та конапрямляч 11 короткої гілки нитки, то в період нитконапрямлячем довгої гілки нитки; Фіг.3 - фра150°
ДивитисяДодаткова інформація
Назва патенту англійськоюShuttle sewing machine
Автори англійськоюOrlovskyi Bronislav Vikentiiovych, Pyschykov Viacheslav Oleksiiovych
Назва патенту російськоюЧелночная швейная машина
Автори російськоюОрловский Бронислав Викентьевич, Пищиков Вячеслав Алексеевич
МПК / Мітки
МПК: D05B 63/00, D05B 3/00
Мітки: швейна, машина, човникова
Код посилання
<a href="https://ua.patents.su/2-19352-chovnikova-shvejjna-mashina.html" target="_blank" rel="follow" title="База патентів України">Човникова швейна машина</a>
Човникова швейна машина
Номер патенту: 70164
Опубліковано: 15.09.2004
Автори: Абрінова Наталія Сергіївна, Пищиков В'ячеслав Олексійович, Орловський Броніслав Вікентійович
МПК: D05B 3/00
Мітки: машина, човникова, швейна
Формула / Реферат:
Човникова швейна машина, що містить кривошипно-коромисловий механізм ниткопритягача з відростком шатуна, що містить вічко для голкової нитки, яка відрізняється тим, що відросток шатуна виконаний розвилкуватим і має додаткове вічко, при цьому між вічками встановлений криволінійний напрямний стержень, закріплений на корпусі машини.
Човникова швейна машина
Номер патенту: 19250
Опубліковано: 15.12.2006
Автори: Пищиков В'ячеслав Олексійович, Орловський Броніслав Вікентійович, Абрінова Наталія Сергіївна
МПК: D05B 3/00
Мітки: швейна, човникова, машина
Формула / Реферат:
Човникова швейна машина, що містить кривошипно-коромисловий механізм ниткопритягувача з криволінійним напрямним стержнем, встановленим на корпусі машини, та притискну лапку, яка відрізняється тим, що криволінійний напрямний стержень встановлений з можливістю переміщення та кінематично з’єднаний з притискною лапкою машини.
Швейна машина
Номер патенту: 56012
Опубліковано: 15.04.2003
Автори: Мостіпан Олександр Михайлович, Щербань Юрій Юрійович
МПК: D05B 1/00
Формула / Реферат:
Швейна машина, що містить привід, розташовані в корпусі механізми голки, ниткопритягача, переміщення матеріалу, човника, які з'єднані з головним валом швейної машини, на якому закріплений гвинт, з'єднаний з гайкою, закріпленою на валу шпулемоталки, яка відрізняється тим, що вона містить пулерний механізм, конічна зубчаста шестірня якого встановлена на валу шпулемоталки, який виконаний такої довжини, що він виступає з корпусу швейної...
Швейна машина двониткового ланцюгового зигзагоподібного стібка
Номер патенту: 74940
Опубліковано: 15.02.2006
Автор: Горобець Василь Андрійович
МПК: D05B 3/00
Мітки: машина, ланцюгового, швейна, двониткового, стібка, зигзагоподібного
Формула / Реферат:
1. Швейна машина двониткового ланцюгового зигзагоподібного стібка, яка має привід, притискний пристрій, промисловий стіл, головку машини, що містить в собі головний вал, кінематично зв'язаний з верхнім валом, механізми голки та петельника з відповідними робочими органами і транспортуючий орган, яка відрізняється тим, що головка машини встановлена під промисловим столом, притискний пристрій встановлений на промисловому столі, головний вал...
Швейна машина
Номер патенту: 3224
Опубліковано: 15.10.2004
Автор: Новак Тарас Миколайович
МПК: D05B 79/00
Формула / Реферат:
1. Швейна машина, що містить корпус з передньою панеллю й кронштейн, в якому закріплене джерело світла з можливістю переміщення у горизонтальному напрямку, яка відрізняється тим, що як джерело світла вибраний лазерний проектор, встановлений таким чином, що пучок лазерного випромінювання направлений на край суміщених деталей виробу, при цьому кронштейн виконаний у вигляді монтажної рейки, жорстко закріпленої у корпусі та оснащеної рейкою для...
