Роторна дробарка

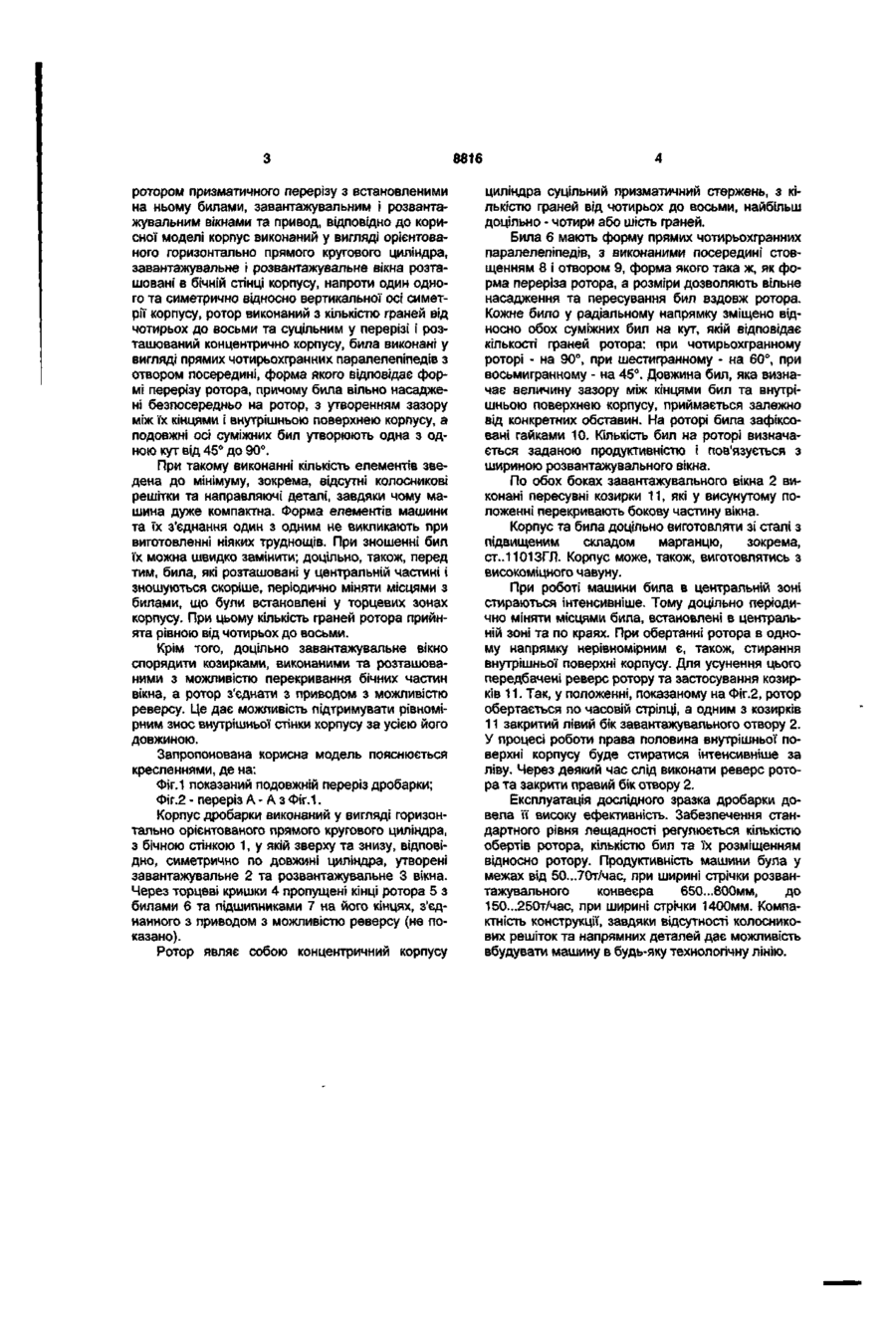

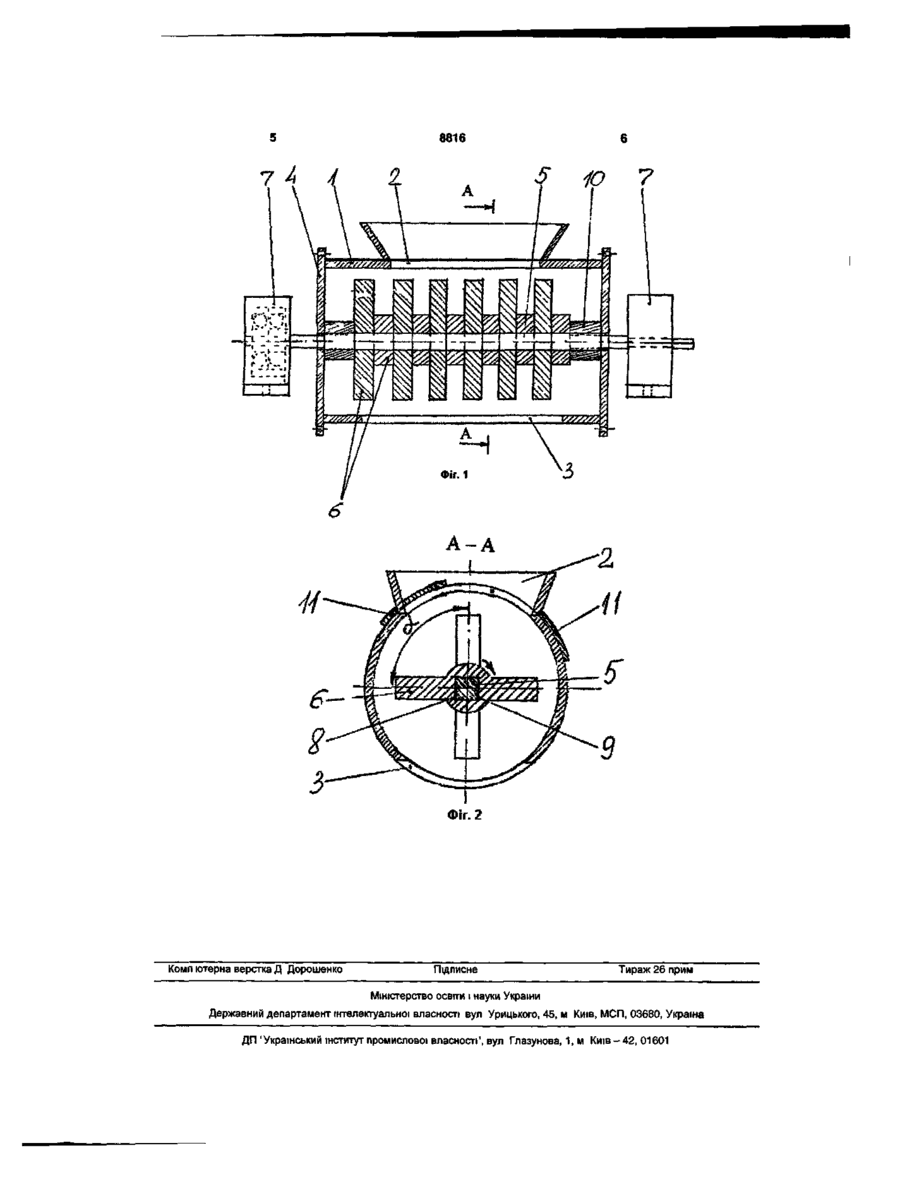

1. Роторна дробарка, що містить корпус, з розміщеним усередині його ротором призматичного перерізу з встановленими на ньому билами, завантажувальним і розвантажувальним вікнами, та привід, яка відрізняється тим, що корпус виконаний у вигляді орієнтованого горизонтально прямого кругового циліндра, завантажувальне і розвантажувальне вікна розташовані в бічній поверхні корпусу, напроти один одного та симетрично відносно вертикальної осі симетрії корпусу, ротор виконаний з кількістю граней від чотирьох до восьми та суцільним у перерізі і розташований концентрично корпусу, била виконані у вигляді паралелепіпедів з отвором усередині, форма якого відповідає формі вала, причому била вільно насаджені безпосередньо на ротор, з утворенням зазору між їх кінцями і внутрішньою поверхнею корпусу, а подовжні осі суміжних бил утворюють одна з одною кут від 45° до 90°. 2. Дробарка за п. 1, яка відрізняється тим, що завантажувальне вікно оснащено козирками, виконаними та розташованими з можливістю перекривання бічних частин вікна, а ротор з'єднаний з приводом з можливістю реверса. Корисна модель відноситься до кам'янодробарного обладнання і призначена для виробництва кубовидного щебеню з твердих гірничих порід. Відома роторна дробарка, що містить корпус, приводний трикутний порожній ротор з закріпленими в його клинових пазах робочими елементами та колосникову решітку [SU 363520, В02С 13/06, публ. 25.12.72]. Відома, також, дробарка, що включає корпус складної форми з розташованим у його нижній частині горизонтальним приводним валом, на якому з деяким кроком встановлені била. У зазорах між билами розташовані колосники. Два додаткових ряди колосників розміщені понад першим рядом колосників [SU 1123721, В02С 13/09, публ. 15.11.84]. Також відома роторна дробарка, що містить корпус складної форми, у вигляді частини кулі, до якої збоку та знизу примикає трьохгранна призма. На приводному валу, який зміщений донизу та в бік від геометричного центру корпусу, встановлено шість рядів шарнірно закріплених молотків. Збоку від валу закріплені полиці для формування укосів щебеню [UA 58430, В02С 2/00, лубл. 15.07.03]. Ще одна роторна дробарка розкрита у [RU 2229339, В02С 13/06, публ. 27.05.04]. Вона містить встановлені усередині корпусу горизонтальний ротор з билами у вигляді кулачків та колосники решітки, виконані у вигляді двоплечевих важелів і встановлені незалежно один від одного. Найближчою, за сукупністю ознак, до запропонованої є роторна дробарка, що містить корпус, складений з пів-циліндра та неправильної усіченої піраміди. Зсередини до однієї з бічних стінок примикає горизонтальний ротор. Він виконаний у вигляді порожньої усередині трьохгранної призми, до граней якої зовні закріплені била. Останні виконані у вигляді стержнів перемінного, за довжиною, перерізу. З другого боку ротора встановлена рухома колосникова решітка. Завантажувальне і розвантажувальне вікна зміщені за вертикаллю відносно ротора та один одного [RU 862977, В02С 13/06, публ. 10.06.03]. Як і охарактеризованим вище, цій дробарці притаманні складність конструкції та незручність заміни робочих органів, що, з урахуванням специфіки роботи, швидко зношуються. Задачею корисної моделі є утворення роторної дробарки, яка, за рахунок внесення змін у конструкцію вузлів та деталей та зв'язків між ними, була б простішою у виготовленні та зручнішою в експлуатації. Для вирішення цієї задачі у роторній дробарці, що містить корпус, з розміщеним усередині його CD 00 00 О) 8816 ротором призматичного перерізу з встановленими на ньому билами, завантажувальним і розвантажувальним вікнами та привод, відповідно до корисної моделі корпус виконаний у вигляді орієнтованого горизонтально прямого кругового циліндра, завантажувальне і розвантажувальне вікна розташовані в бічній стінці корпусу, напроти один одного та симетрично відносно вертикальної осі симетрії корпусу, ротор виконаний з кількістю граней від чотирьох до восьми та суцільним у перерізі і розташований концентрично корпусу, била виконані у вигляді прямих чотирьохгранних паралелепіпедів з отвором посередині, форма якого відповідає формі перерізу ротора, причому била вільно насаджені безпосередньо на ротор, з утворенням зазору між їх кінцями і внутрішньою поверхнею корпусу, а подовжні осі суміжних бил утворюють одна з одною кут від 45° до 90°. При такому виконанні кількість елементів зведена до мінімуму, зокрема, відсутні колосникові решітки та направляючі деталі, завдяки чому машина дуже компактна. Форма елементів машини та їх з'єднання один з одним не викликають при виготовленні ніяких труднощів. При зношенні бил їх можна швидко замінити; доцільно, також, перед тим, била, які розташовані у центральній частині і зношуються скоріше, періодично міняти місцями з билами, що були встановлені у торцевих зонах корпусу. При цьому кількість граней ротора прийнята рівною від чотирьох до восьми. Крім того, доцільно завантажувальне вікно спорядити козирками, виконаними та розташованими з можливістю перекривання бічних частин вікна, а ротор з'єднати з приводом з можливістю реверсу. Це дає можливість підтримувати рівномірним знос внутрішньої стінки корпусу за усією його довжиною. Запропонована корисна модель пояснюється кресленнями, де на: Фіг.1 показаний подовжній переріз дробарки; Фіг.2 - переріз А - А з Фіг.1. Корпус дробарки виконаний у вигляді горизонтально орієнтованого прямого кругового циліндра, з бічною стінкою 1, у якій зверху та знизу, відповідно, симетрично по довжині циліндра, утворені завантажувальне 2 та розвантажувальне 3 вікна. Через торцеві кришки 4 пропущені кінці ротора 5 з билами б та підшипниками 7 на його кінцях, з'єднанного з приводом з можливістю реверсу (не показано). Ротор являє собою концентричний корпусу циліндра суцільний призматичний стержень, з кількістю граней від чотирьох до восьми, найбільш доцільно - чотири або шість граней. Била 6 мають форму прямих чотирьохгранних паралелепіпедів, з виконаними посередині стовщенням 8 і отвором 9, форма якого така ж, як форма переріза ротора, а розміри дозволяють вільне насадження та пересування бил вздовж ротора. Кожне било у радіальному напрямку зміщено відносно обох суміжних бил на кут, якій відповідає кількості граней ротора: при чотирьохгранному роторі - на 90°, при шестигранному - на 60°, при восьмигранному - на 45°. Довжина бил, яка визначає величину зазору між кінцями бил та внутрішньою поверхнею корпусу, приймається залежно від конкретних обставин. На роторі била зафіксовані гайками 10. Кількість бил на роторі визначається заданою продуктивністю і пов'язується з шириною розвантажувального вікна. По обох боках завантажувального вікна 2 виконані пересувні козирки 11, які у висунутому положенні перекривають бокову частину вікна. Корпус та била доцільно виготовляти зі сталі з підвищеним складом марганцю, зокрема, ст..11013ГЛ. Корпус може, також, виготовлятись з високоміцного чавуну. При роботі машини била в центральній зоні стираються інтенсивніше. Тому доцільно періодично міняти місцями била, встановлені в центральній зоні та по краях. При обертанні ротора в одному напрямку нерівномірним є, також, стирання внутрішньої поверхні корпусу. Для усунення цього передбачені реверс ротору та застосування козирків 11. Так, у положенні, показаному на Фіг.2, ротор обертається по часовій стрілці, а одним з козирків 11 закритий лівий бік завантажувального отвору 2. У процесі роботи права половина внутрішньої поверхні корпусу буде стиратися інтенсивніше за ліву. Через деякий час слід виконати реверс ротора та закрити правий бік отвору 2. Експлуатація дослідного зразка дробарки довела її високу ефективність. Забезпечення стандартного рівня лещадності регулюється кількістю обертів ротора, кількістю бил та їх розміщенням відносно ротору. Продуктивність машини була у межах від 50...70т/час, при ширині стрічки розвантажувального конвеєра 650...800мм, до 150...250т/час, при ширині стрічки 1400мм. Компактність конструкції, завдяки відсутності колосникових решіток та напрямних деталей дає можливість вбудувати машину в будь-яку технологічну лінію. 8816 7 7 Фіг. 2 Комп ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності', вул Глазунова, 1, м Київ - 4 2 , 01601
