Борона

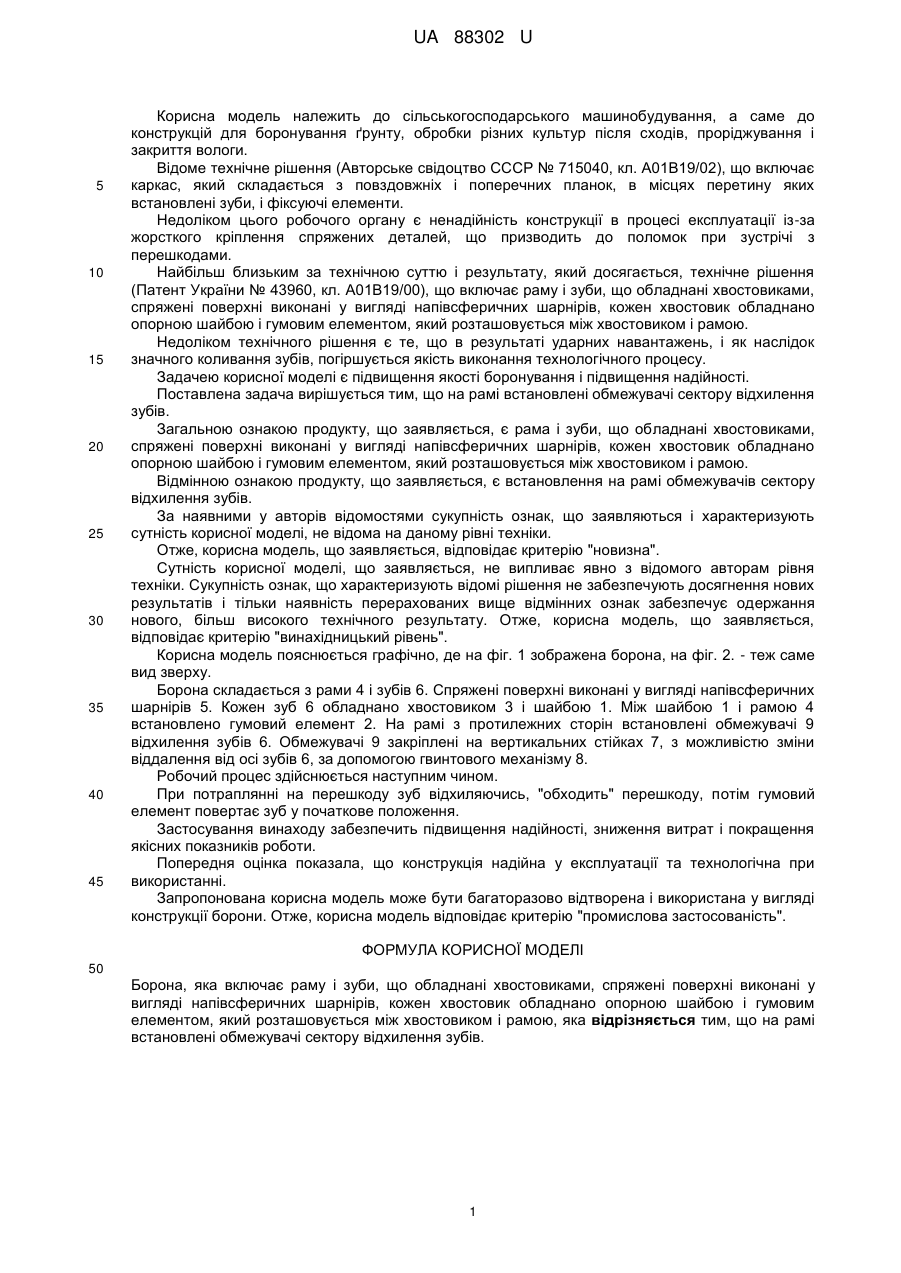

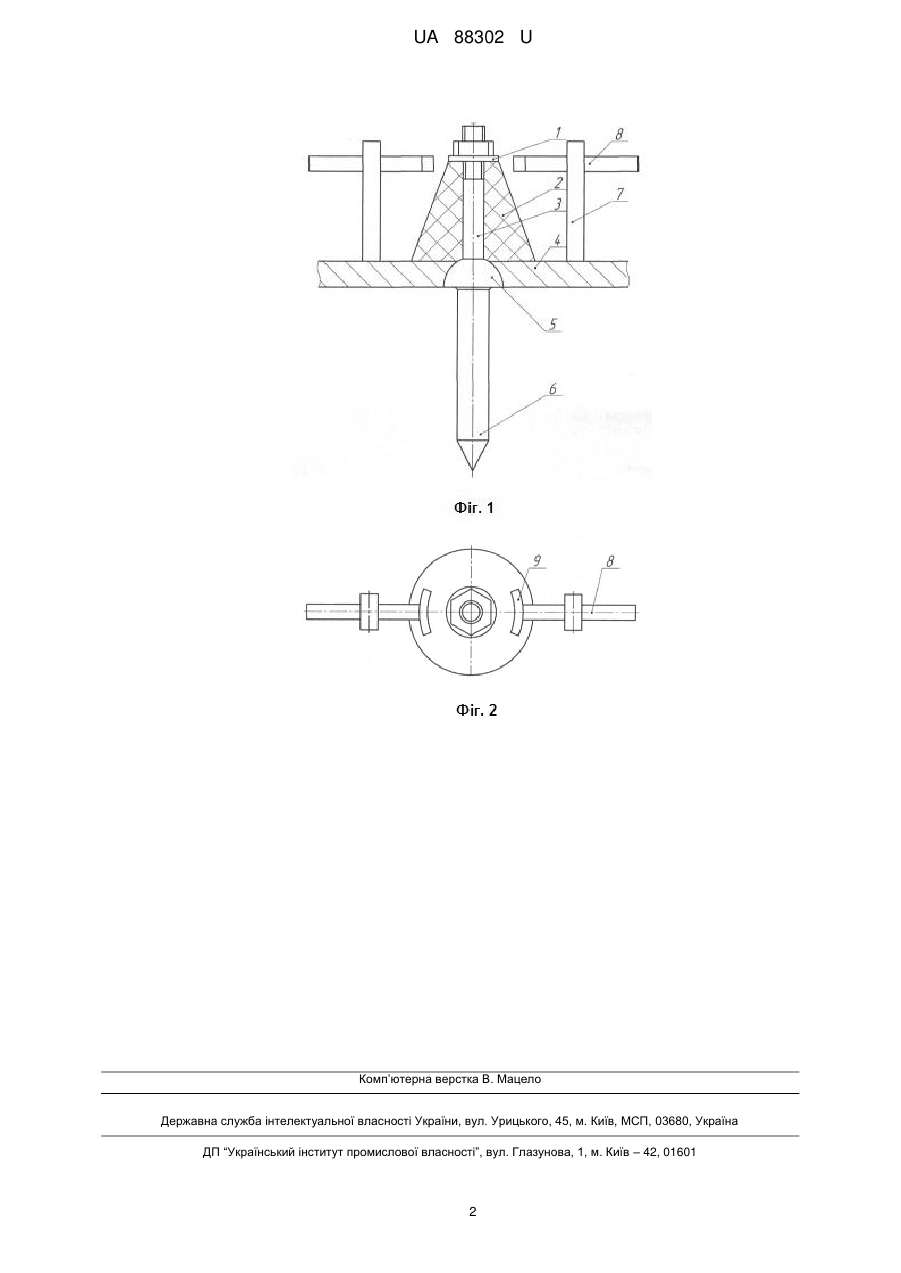

Реферат: UA 88302 U UA 88302 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до конструкцій для боронування ґрунту, обробки різних культур після сходів, проріджування і закриття вологи. Відоме технічне рішення (Авторське свідоцтво СССР № 715040, кл. А01В19/02), що включає каркас, який складається з повздовжніх і поперечних планок, в місцях перетину яких встановлені зуби, і фіксуючі елементи. Недоліком цього робочого органу є ненадійність конструкції в процесі експлуатації із-за жорсткого кріплення спряжених деталей, що призводить до поломок при зустрічі з перешкодами. Найбільш близьким за технічною суттю і результату, який досягається, технічне рішення (Патент України № 43960, кл. А01В19/00), що включає раму і зуби, що обладнані хвостовиками, спряжені поверхні виконані у вигляді напівсферичних шарнірів, кожен хвостовик обладнано опорною шайбою і гумовим елементом, який розташовується між хвостовиком і рамою. Недоліком технічного рішення є те, що в результаті ударних навантажень, і як наслідок значного коливання зубів, погіршується якість виконання технологічного процесу. Задачею корисної моделі є підвищення якості боронування і підвищення надійності. Поставлена задача вирішується тим, що на рамі встановлені обмежувачі сектору відхилення зубів. Загальною ознакою продукту, що заявляється, є рама і зуби, що обладнані хвостовиками, спряжені поверхні виконані у вигляді напівсферичних шарнірів, кожен хвостовик обладнано опорною шайбою і гумовим елементом, який розташовується між хвостовиком і рамою. Відмінною ознакою продукту, що заявляється, є встановлення на рамі обмежувачів сектору відхилення зубів. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на фіг. 1 зображена борона, на фіг. 2. - теж саме вид зверху. Борона складається з рами 4 і зубів 6. Спряжені поверхні виконані у вигляді напівсферичних шарнірів 5. Кожен зуб 6 обладнано хвостовиком 3 і шайбою 1. Між шайбою 1 і рамою 4 встановлено гумовий елемент 2. На рамі з протилежних сторін встановлені обмежувачі 9 відхилення зубів 6. Обмежувачі 9 закріплені на вертикальних стійках 7, з можливістю зміни віддалення від осі зубів 6, за допомогою гвинтового механізму 8. Робочий процес здійснюється наступним чином. При потраплянні на перешкоду зуб відхиляючись, "обходить" перешкоду, потім гумовий елемент повертає зуб у початкове положення. Застосування винаходу забезпечить підвищення надійності, зниження витрат і покращення якісних показників роботи. Попередня оцінка показала, що конструкція надійна у експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді конструкції борони. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Борона, яка включає раму і зуби, що обладнані хвостовиками, спряжені поверхні виконані у вигляді напівсферичних шарнірів, кожен хвостовик обладнано опорною шайбою і гумовим елементом, який розташовується між хвостовиком і рамою, яка відрізняється тим, що на рамі встановлені обмежувачі сектору відхилення зубів. 1 UA 88302 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
