Спосіб виробництва упаковки з індикацією недозволеного відкривання “секрет”

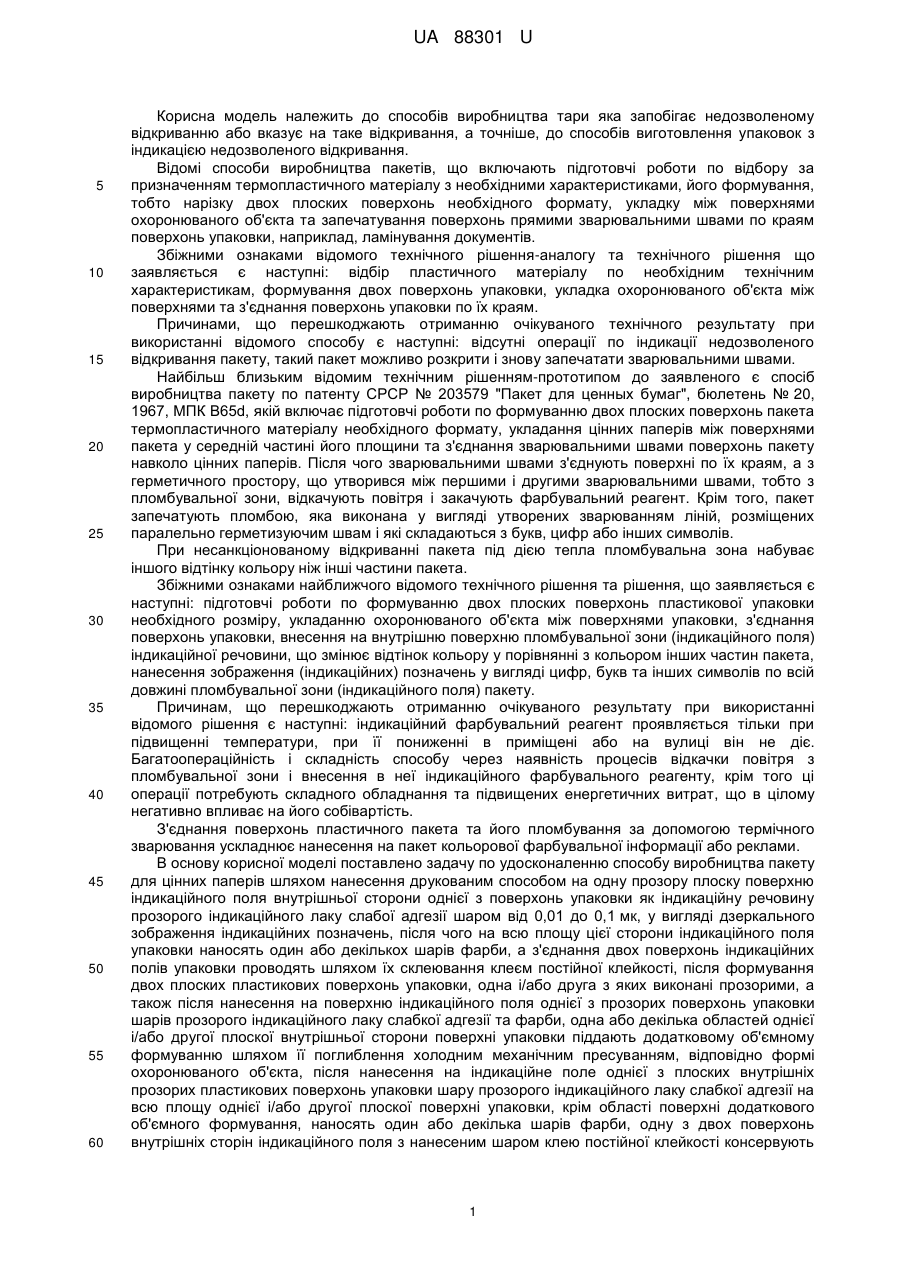

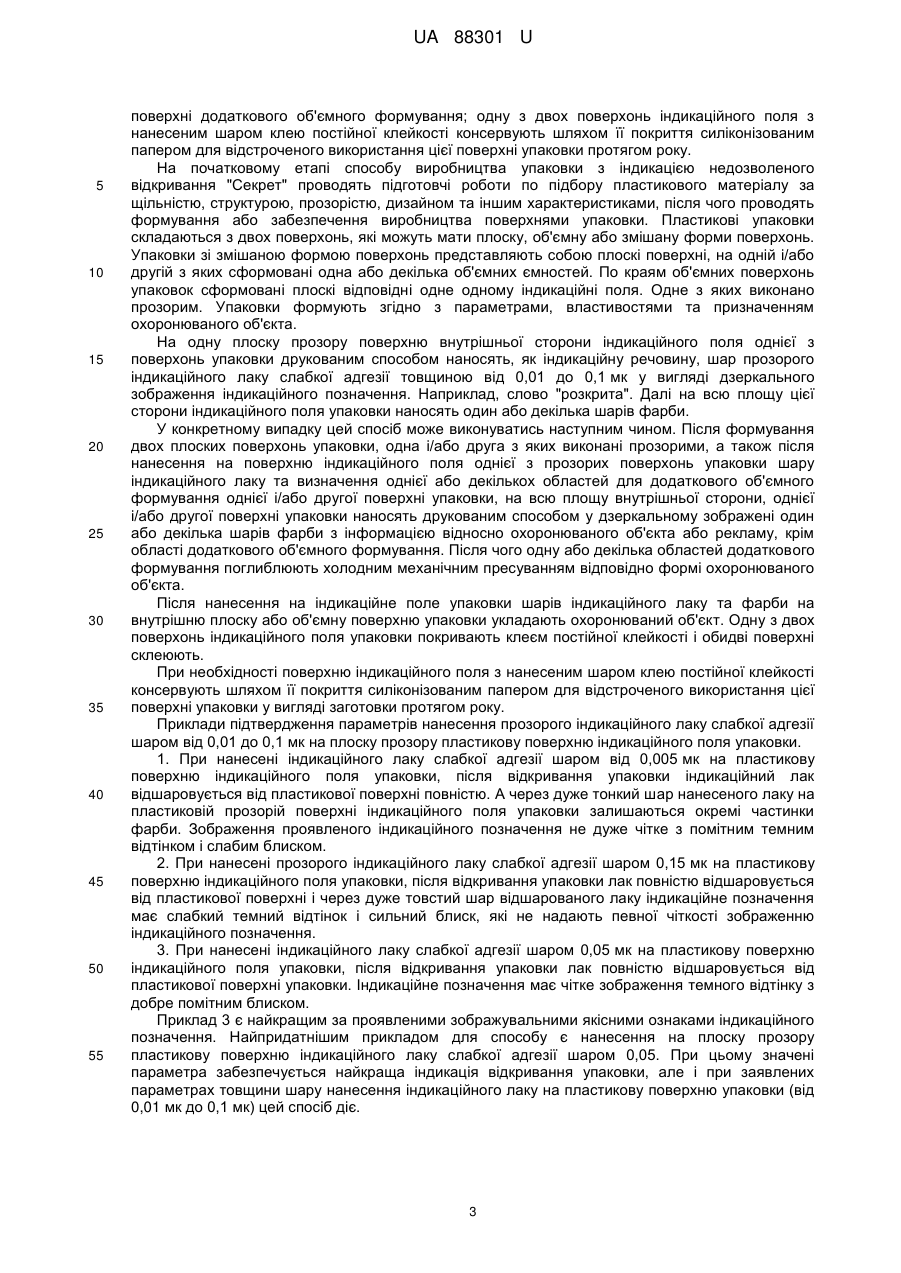

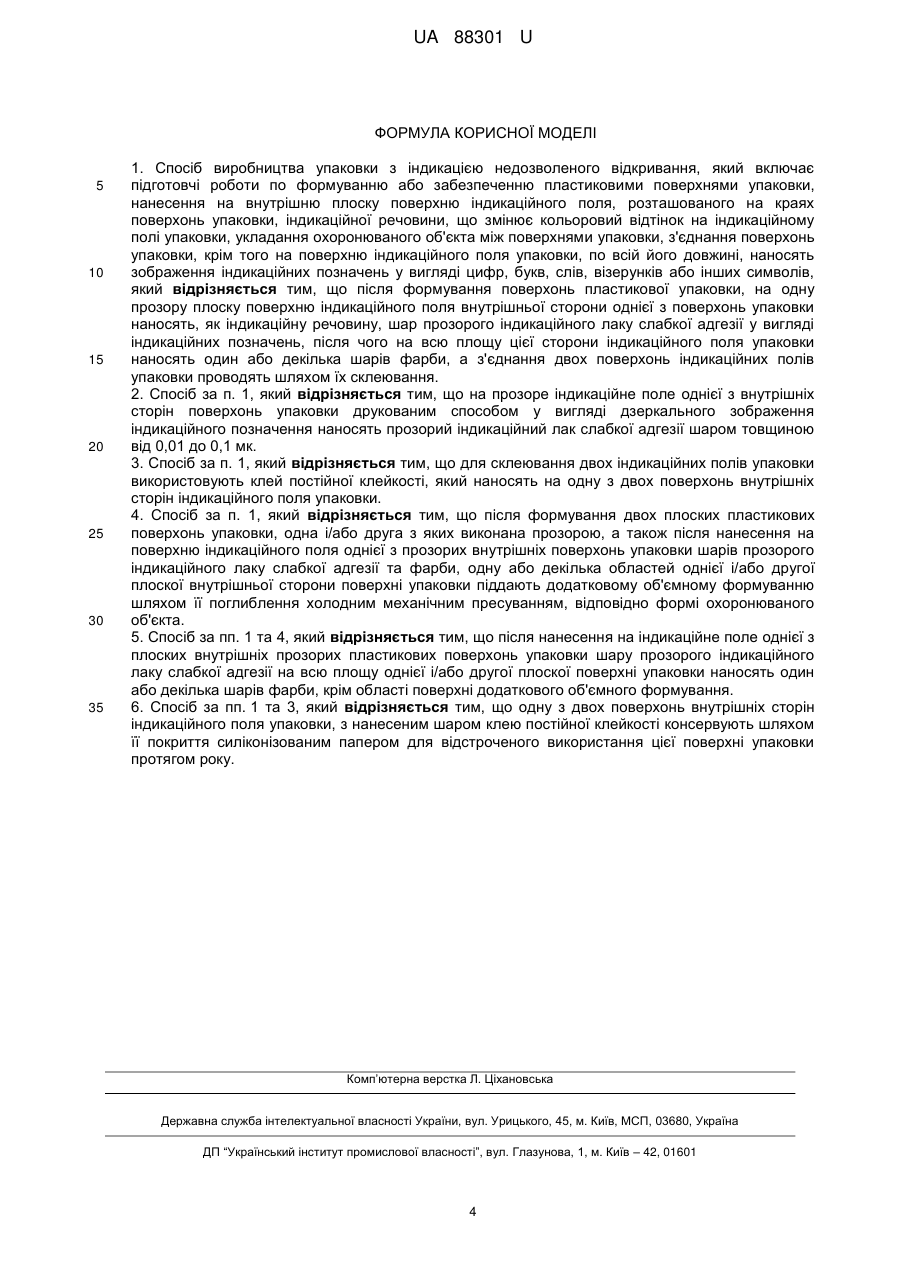

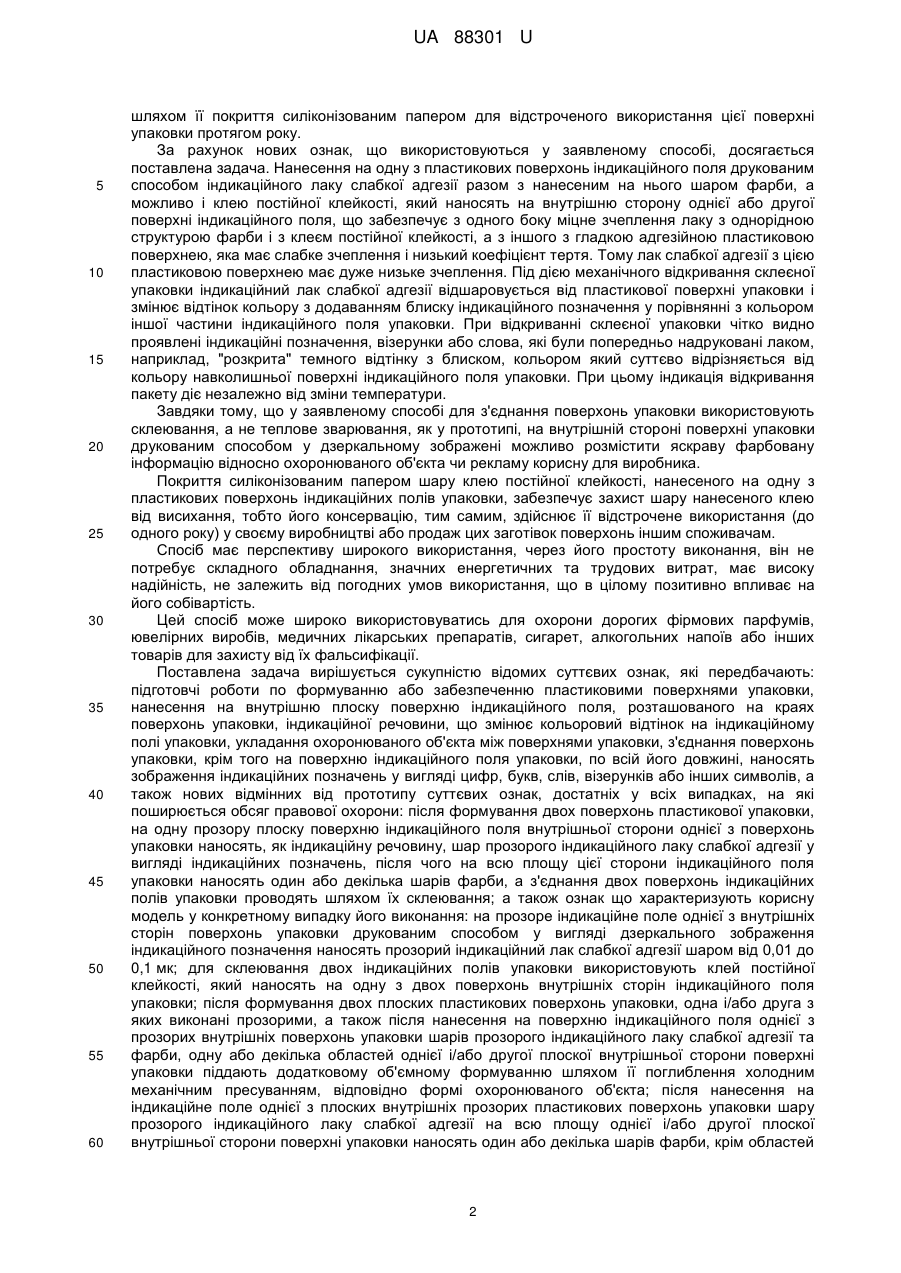

Реферат: UA 88301 U UA 88301 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів виробництва тари яка запобігає недозволеному відкриванню або вказує на таке відкривання, а точніше, до способів виготовлення упаковок з індикацією недозволеного відкривання. Відомі способи виробництва пакетів, що включають підготовчі роботи по відбору за призначенням термопластичного матеріалу з необхідними характеристиками, його формування, тобто нарізку двох плоских поверхонь необхідного формату, укладку між поверхнями охоронюваного об'єкта та запечатування поверхонь прямими зварювальними швами по краям поверхонь упаковки, наприклад, ламінування документів. Збіжними ознаками відомого технічного рішення-аналогу та технічного рішення що заявляється є наступні: відбір пластичного матеріалу по необхідним технічним характеристикам, формування двох поверхонь упаковки, укладка охоронюваного об'єкта між поверхнями та з'єднання поверхонь упаковки по їх краям. Причинами, що перешкоджають отриманню очікуваного технічного результату при використанні відомого способу є наступні: відсутні операції по індикації недозволеного відкривання пакету, такий пакет можливо розкрити і знову запечатати зварювальними швами. Найбільш близьким відомим технічним рішенням-прототипом до заявленого є спосіб виробництва пакету по патенту СРСР № 203579 "Пакет для ценных бумаг", бюлетень № 20, 1967, МПК B65d, якій включає підготовчі роботи по формуванню двох плоских поверхонь пакета термопластичного матеріалу необхідного формату, укладання цінних паперів між поверхнями пакета у середній частині його площини та з'єднання зварювальними швами поверхонь пакету навколо цінних паперів. Після чого зварювальними швами з'єднують поверхні по їх краям, а з герметичного простору, що утворився між першими і другими зварювальними швами, тобто з пломбувальної зони, відкачують повітря і закачують фарбувальний реагент. Крім того, пакет запечатують пломбою, яка виконана у вигляді утворених зварюванням ліній, розміщених паралельно герметизуючим швам і які складаються з букв, цифр або інших символів. При несанкціонованому відкриванні пакета під дією тепла пломбувальна зона набуває іншого відтінку кольору ніж інші частини пакета. Збіжними ознаками найближчого відомого технічного рішення та рішення, що заявляється є наступні: підготовчі роботи по формуванню двох плоских поверхонь пластикової упаковки необхідного розміру, укладанню охоронюваного об'єкта між поверхнями упаковки, з'єднання поверхонь упаковки, внесення на внутрішню поверхню пломбувальної зони (індикаційного поля) індикаційної речовини, що змінює відтінок кольору у порівнянні з кольором інших частин пакета, нанесення зображення (індикаційних) позначень у вигляді цифр, букв та інших символів по всій довжині пломбувальної зони (індикаційного поля) пакету. Причинам, що перешкоджають отриманню очікуваного результату при використанні відомого рішення є наступні: індикаційний фарбувальний реагент проявляється тільки при підвищенні температури, при її пониженні в приміщені або на вулиці він не діє. Багатоопераційність і складність способу через наявність процесів відкачки повітря з пломбувальної зони і внесення в неї індикаційного фарбувального реагенту, крім того ці операції потребують складного обладнання та підвищених енергетичних витрат, що в цілому негативно впливає на його собівартість. З'єднання поверхонь пластичного пакета та його пломбування за допомогою термічного зварювання ускладнює нанесення на пакет кольорової фарбувальної інформації або реклами. В основу корисної моделі поставлено задачу по удосконаленню способу виробництва пакету для цінних паперів шляхом нанесення друкованим способом на одну прозору плоску поверхню індикаційного поля внутрішньої сторони однієї з поверхонь упаковки як індикаційну речовину прозорого індикаційного лаку слабої адгезії шаром від 0,01 до 0,1 мк, у вигляді дзеркального зображення індикаційних позначень, після чого на всю площу цієї сторони індикаційного поля упаковки наносять один або декількох шарів фарби, а з'єднання двох поверхонь індикаційних полів упаковки проводять шляхом їх склеювання клеєм постійної клейкості, після формування двох плоских пластикових поверхонь упаковки, одна і/або друга з яких виконані прозорими, а також після нанесення на поверхню індикаційного поля однієї з прозорих поверхонь упаковки шарів прозорого індикаційного лаку слабкої адгезії та фарби, одна або декілька областей однієї і/або другої плоскої внутрішньої сторони поверхні упаковки піддають додатковому об'ємному формуванню шляхом її поглиблення холодним механічним пресуванням, відповідно формі охоронюваного об'єкта, після нанесення на індикаційне поле однієї з плоских внутрішніх прозорих пластикових поверхонь упаковки шару прозорого індикаційного лаку слабкої адгезії на всю площу однієї і/або другої плоскої поверхні упаковки, крім області поверхні додаткового об'ємного формування, наносять один або декілька шарів фарби, одну з двох поверхонь внутрішніх сторін індикаційного поля з нанесеним шаром клею постійної клейкості консервують 1 UA 88301 U 5 10 15 20 25 30 35 40 45 50 55 60 шляхом її покриття силіконізованим папером для відстроченого використання цієї поверхні упаковки протягом року. За рахунок нових ознак, що використовуються у заявленому способі, досягається поставлена задача. Нанесення на одну з пластикових поверхонь індикаційного поля друкованим способом індикаційного лаку слабкої адгезії разом з нанесеним на нього шаром фарби, а можливо і клею постійної клейкості, який наносять на внутрішню сторону однієї або другої поверхні індикаційного поля, що забезпечує з одного боку міцне зчеплення лаку з однорідною структурою фарби і з клеєм постійної клейкості, а з іншого з гладкою адгезійною пластиковою поверхнею, яка має слабке зчеплення і низький коефіцієнт тертя. Тому лак слабкої адгезії з цією пластиковою поверхнею має дуже низьке зчеплення. Під дією механічного відкривання склеєної упаковки індикаційний лак слабкої адгезії відшаровується від пластикової поверхні упаковки і змінює відтінок кольору з додаванням блиску індикаційного позначення у порівнянні з кольором іншої частини індикаційного поля упаковки. При відкриванні склеєної упаковки чітко видно проявлені індикаційні позначення, візерунки або слова, які були попередньо надруковані лаком, наприклад, "розкрита" темного відтінку з блиском, кольором який суттєво відрізняється від кольору навколишньої поверхні індикаційного поля упаковки. При цьому індикація відкривання пакету діє незалежно від зміни температури. Завдяки тому, що у заявленому способі для з'єднання поверхонь упаковки використовують склеювання, а не теплове зварювання, як у прототипі, на внутрішній стороні поверхні упаковки друкованим способом у дзеркальному зображені можливо розмістити яскраву фарбовану інформацію відносно охоронюваного об'єкта чи рекламу корисну для виробника. Покриття силіконізованим папером шару клею постійної клейкості, нанесеного на одну з пластикових поверхонь індикаційних полів упаковки, забезпечує захист шару нанесеного клею від висихання, тобто його консервацію, тим самим, здійснює її відстрочене використання (до одного року) у своєму виробництві або продаж цих заготівок поверхонь іншим споживачам. Спосіб має перспективу широкого використання, через його простоту виконання, він не потребує складного обладнання, значних енергетичних та трудових витрат, має високу надійність, не залежить від погодних умов використання, що в цілому позитивно впливає на його собівартість. Цей спосіб може широко використовуватись для охорони дорогих фірмових парфумів, ювелірних виробів, медичних лікарських препаратів, сигарет, алкогольних напоїв або інших товарів для захисту від їх фальсифікації. Поставлена задача вирішується сукупністю відомих суттєвих ознак, які передбачають: підготовчі роботи по формуванню або забезпеченню пластиковими поверхнями упаковки, нанесення на внутрішню плоску поверхню індикаційного поля, розташованого на краях поверхонь упаковки, індикаційної речовини, що змінює кольоровий відтінок на індикаційному полі упаковки, укладання охоронюваного об'єкта між поверхнями упаковки, з'єднання поверхонь упаковки, крім того на поверхню індикаційного поля упаковки, по всій його довжині, наносять зображення індикаційних позначень у вигляді цифр, букв, слів, візерунків або інших символів, а також нових відмінних від прототипу суттєвих ознак, достатніх у всіх випадках, на які поширюється обсяг правової охорони: після формування двох поверхонь пластикової упаковки, на одну прозору плоску поверхню індикаційного поля внутрішньої сторони однієї з поверхонь упаковки наносять, як індикаційну речовину, шар прозорого індикаційного лаку слабкої адгезії у вигляді індикаційних позначень, після чого на всю площу цієї сторони індикаційного поля упаковки наносять один або декілька шарів фарби, а з'єднання двох поверхонь індикаційних полів упаковки проводять шляхом їх склеювання; а також ознак що характеризують корисну модель у конкретному випадку його виконання: на прозоре індикаційне поле однієї з внутрішніх сторін поверхонь упаковки друкованим способом у вигляді дзеркального зображення індикаційного позначення наносять прозорий індикаційний лак слабкої адгезії шаром від 0,01 до 0,1 мк; для склеювання двох індикаційних полів упаковки використовують клей постійної клейкості, який наносять на одну з двох поверхонь внутрішніх сторін індикаційного поля упаковки; після формування двох плоских пластикових поверхонь упаковки, одна і/або друга з яких виконані прозорими, а також після нанесення на поверхню індикаційного поля однієї з прозорих внутрішніх поверхонь упаковки шарів прозорого індикаційного лаку слабкої адгезії та фарби, одну або декілька областей однієї і/або другої плоскої внутрішньої сторони поверхні упаковки піддають додатковому об'ємному формуванню шляхом її поглиблення холодним механічним пресуванням, відповідно формі охоронюваного об'єкта; після нанесення на індикаційне поле однієї з плоских внутрішніх прозорих пластикових поверхонь упаковки шару прозорого індикаційного лаку слабкої адгезії на всю площу однієї і/або другої плоскої внутрішньої сторони поверхні упаковки наносять один або декілька шарів фарби, крім областей 2 UA 88301 U 5 10 15 20 25 30 35 40 45 50 55 поверхні додаткового об'ємного формування; одну з двох поверхонь індикаційного поля з нанесеним шаром клею постійної клейкості консервують шляхом її покриття силіконізованим папером для відстроченого використання цієї поверхні упаковки протягом року. На початковому етапі способу виробництва упаковки з індикацією недозволеного відкривання "Секрет" проводять підготовчі роботи по підбору пластикового матеріалу за щільністю, структурою, прозорістю, дизайном та іншим характеристиками, після чого проводять формування або забезпечення виробництва поверхнями упаковки. Пластикові упаковки складаються з двох поверхонь, які можуть мати плоску, об'ємну або змішану форми поверхонь. Упаковки зі змішаною формою поверхонь представляють собою плоскі поверхні, на одній і/або другій з яких сформовані одна або декілька об'ємних ємностей. По краям об'ємних поверхонь упаковок сформовані плоскі відповідні одне одному індикаційні поля. Одне з яких виконано прозорим. Упаковки формують згідно з параметрами, властивостями та призначенням охоронюваного об'єкта. На одну плоску прозору поверхню внутрішньої сторони індикаційного поля однієї з поверхонь упаковки друкованим способом наносять, як індикаційну речовину, шар прозорого індикаційного лаку слабкої адгезії товщиною від 0,01 до 0,1 мк у вигляді дзеркального зображення індикаційного позначення. Наприклад, слово "розкрита". Далі на всю площу цієї сторони індикаційного поля упаковки наносять один або декілька шарів фарби. У конкретному випадку цей спосіб може виконуватись наступним чином. Після формування двох плоских поверхонь упаковки, одна і/або друга з яких виконані прозорими, а також після нанесення на поверхню індикаційного поля однієї з прозорих поверхонь упаковки шару індикаційного лаку та визначення однієї або декількох областей для додаткового об'ємного формування однієї і/або другої поверхні упаковки, на всю площу внутрішньої сторони, однієї і/або другої поверхні упаковки наносять друкованим способом у дзеркальному зображені один або декілька шарів фарби з інформацією відносно охоронюваного об'єкта або рекламу, крім області додаткового об'ємного формування. Після чого одну або декілька областей додаткового формування поглиблюють холодним механічним пресуванням відповідно формі охоронюваного об'єкта. Після нанесення на індикаційне поле упаковки шарів індикаційного лаку та фарби на внутрішню плоску або об'ємну поверхню упаковки укладають охоронюваний об'єкт. Одну з двох поверхонь індикаційного поля упаковки покривають клеєм постійної клейкості і обидві поверхні склеюють. При необхідності поверхню індикаційного поля з нанесеним шаром клею постійної клейкості консервують шляхом її покриття силіконізованим папером для відстроченого використання цієї поверхні упаковки у вигляді заготовки протягом року. Приклади підтвердження параметрів нанесення прозорого індикаційного лаку слабкої адгезії шаром від 0,01 до 0,1 мк на плоску прозору пластикову поверхню індикаційного поля упаковки. 1. При нанесені індикаційного лаку слабкої адгезії шаром від 0,005 мк на пластикову поверхню індикаційного поля упаковки, після відкривання упаковки індикаційний лак відшаровується від пластикової поверхні повністю. А через дуже тонкий шар нанесеного лаку на пластиковій прозорій поверхні індикаційного поля упаковки залишаються окремі частинки фарби. Зображення проявленого індикаційного позначення не дуже чітке з помітним темним відтінком і слабим блиском. 2. При нанесені прозорого індикаційного лаку слабкої адгезії шаром 0,15 мк на пластикову поверхню індикаційного поля упаковки, після відкривання упаковки лак повністю відшаровується від пластикової поверхні і через дуже товстий шар відшарованого лаку індикаційне позначення має слабкий темний відтінок і сильний блиск, які не надають певної чіткості зображенню індикаційного позначення. 3. При нанесені індикаційного лаку слабкої адгезії шаром 0,05 мк на пластикову поверхню індикаційного поля упаковки, після відкривання упаковки лак повністю відшаровується від пластикової поверхні упаковки. Індикаційне позначення має чітке зображення темного відтінку з добре помітним блиском. Приклад 3 є найкращим за проявленими зображувальними якісними ознаками індикаційного позначення. Найпридатнішим прикладом для способу є нанесення на плоску прозору пластикову поверхню індикаційного лаку слабкої адгезії шаром 0,05. При цьому значені параметра забезпечується найкраща індикація відкривання упаковки, але і при заявлених параметрах товщини шару нанесення індикаційного лаку на пластикову поверхню упаковки (від 0,01 мк до 0,1 мк) цей спосіб діє. 3 UA 88301 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Спосіб виробництва упаковки з індикацією недозволеного відкривання, який включає підготовчі роботи по формуванню або забезпеченню пластиковими поверхнями упаковки, нанесення на внутрішню плоску поверхню індикаційного поля, розташованого на краях поверхонь упаковки, індикаційної речовини, що змінює кольоровий відтінок на індикаційному полі упаковки, укладання охоронюваного об'єкта між поверхнями упаковки, з'єднання поверхонь упаковки, крім того на поверхню індикаційного поля упаковки, по всій його довжині, наносять зображення індикаційних позначень у вигляді цифр, букв, слів, візерунків або інших символів, який відрізняється тим, що після формування поверхонь пластикової упаковки, на одну прозору плоску поверхню індикаційного поля внутрішньої сторони однієї з поверхонь упаковки наносять, як індикаційну речовину, шар прозорого індикаційного лаку слабкої адгезії у вигляді індикаційних позначень, після чого на всю площу цієї сторони індикаційного поля упаковки наносять один або декілька шарів фарби, а з'єднання двох поверхонь індикаційних полів упаковки проводять шляхом їх склеювання. 2. Спосіб за п. 1, який відрізняється тим, що на прозоре індикаційне поле однієї з внутрішніх сторін поверхонь упаковки друкованим способом у вигляді дзеркального зображення індикаційного позначення наносять прозорий індикаційний лак слабкої адгезії шаром товщиною від 0,01 до 0,1 мк. 3. Спосіб за п. 1, який відрізняється тим, що для склеювання двох індикаційних полів упаковки використовують клей постійної клейкості, який наносять на одну з двох поверхонь внутрішніх сторін індикаційного поля упаковки. 4. Спосіб за п. 1, який відрізняється тим, що після формування двох плоских пластикових поверхонь упаковки, одна і/або друга з яких виконана прозорою, а також після нанесення на поверхню індикаційного поля однієї з прозорих внутрішніх поверхонь упаковки шарів прозорого індикаційного лаку слабкої адгезії та фарби, одну або декілька областей однієї і/або другої плоскої внутрішньої сторони поверхні упаковки піддають додатковому об'ємному формуванню шляхом її поглиблення холодним механічним пресуванням, відповідно формі охоронюваного об'єкта. 5. Спосіб за пп. 1 та 4, який відрізняється тим, що після нанесення на індикаційне поле однієї з плоских внутрішніх прозорих пластикових поверхонь упаковки шару прозорого індикаційного лаку слабкої адгезії на всю площу однієї і/або другої плоскої поверхні упаковки наносять один або декілька шарів фарби, крім області поверхні додаткового об'ємного формування. 6. Спосіб за пп. 1 та 3, який відрізняється тим, що одну з двох поверхонь внутрішніх сторін індикаційного поля упаковки, з нанесеним шаром клею постійної клейкості консервують шляхом її покриття силіконізованим папером для відстроченого використання цієї поверхні упаковки протягом року. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
