Прохідна піч для термічної обробки довгомірного волокнистого матеріалу

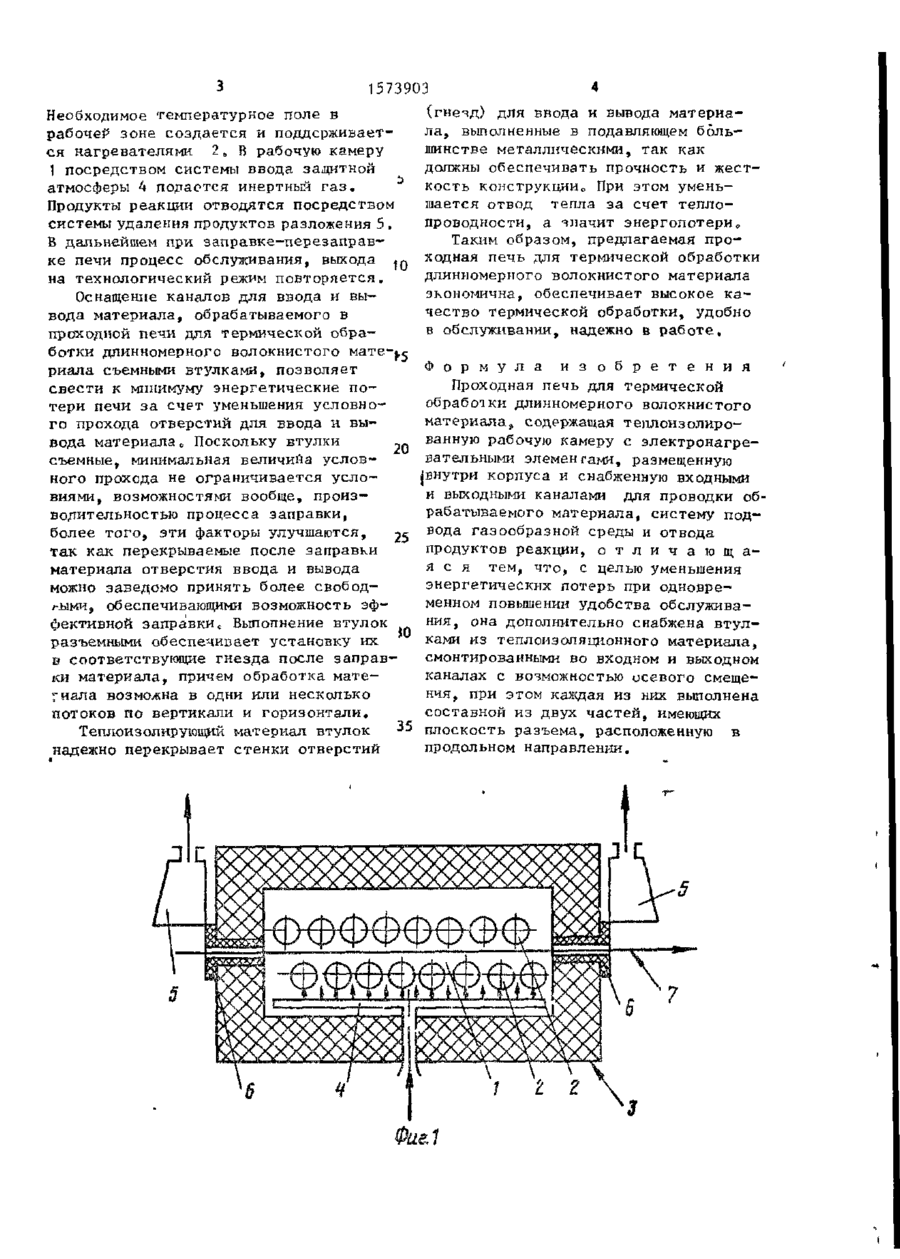

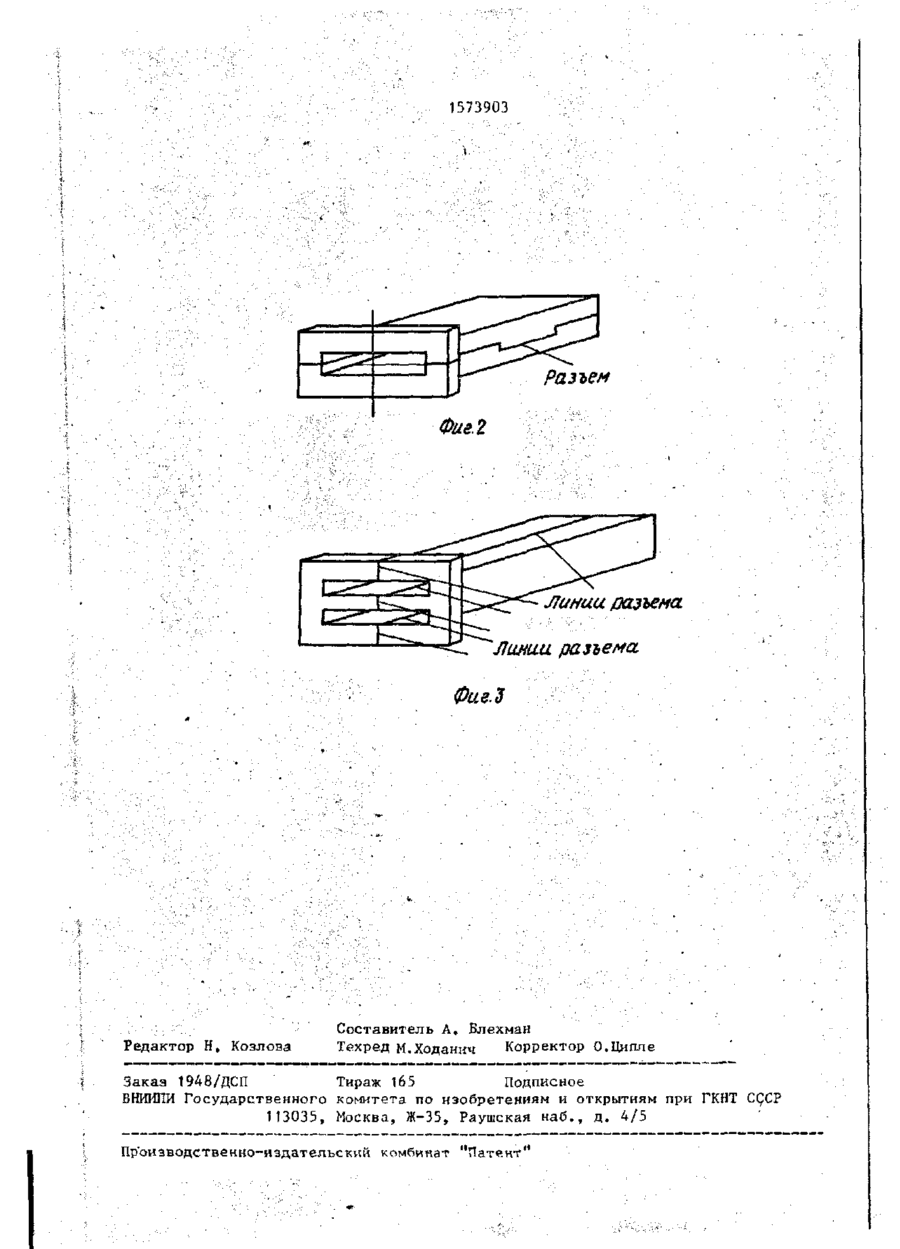

И'-С О ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 D 02 J 13/00, F 26 В 13/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР , к (21) 4609589/23-12 (22) 28.11.88 (71) Научно-производственное объединение по оборудованию для химических волокон (72) В.А. Косенок (53) 677.46 (088.8) .. , ( 5 6 ) Авторское с в и д е т е л ь с т в о СССР № 1326662, к л . D 0 2 J 13/00, 1 9 8 6 . (5А) ПРОХОДНАЯ ПЕЧЬ ДЛЯ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ДЛИННОМЕРНОГО ВОЛОКНИСТОГО МАТЕРИАЛА Изобретение о т н о с и т с я к п р о и з в о д с т в у химических в о л о к о н , в ч а с т н о с т и к проходным печам д л я термической обработки длинномерного волокнистого материала. Цель и з о б р е т е н и я — уменьшение э н е р г е т и ч е с к и х п о т е р ь при о д н о в р е менном повышении у д о б с т в а обслуживания. На ф и г . 1 п р е д с т а в л е н а принципиальная схема проходной п е ч и ; на ф и г . 2 конструкция разъемной втулки при проводке в о л о к н и с т о г о материала в один п о т о к ; на ф и г . З - конструкция разъемной втулки при проводке м а т е риала в д в а п о т о к а 0 Проходная п е ч ь д л я термообработки длинномерного в о л о к н и с т о г о материала содержит рабочую камеру 1 с каналами для проводки обрабатываемого материал а и н а г р е в а т е л я м и 2 , размещенную внутри к о р п у с а 3 , систему ввода з а щитной атмосферы 4 и удаления продук 23-90 * (57) Изобретение о т н о с и т с я к п р о и з водству химических волокон, в ч а с т ности к проходным печам д л я их т е р мической о б р а б о т к и , и п о з в о л я е т уменьшить э н е р г е т и ч е с к и е п о т е р и при одновременном повышении у д о б с т в а обслуживания з а с ч е т д о п о л н и т е л ь н о г о снабжения втулками из т е п л о и з о л я ц и о н н о г о м а т е р и а л а , размещенными в в х о д ном и выходном к а н а л е с возможностью о с е в о г о перемещения и выполнение каждой из них с о с т а в н о й из двух ч а с т е й с продольной плоскостью р а з ъ е м а , 3 и л . т о в разложения 5 О Каналы для ввода и вывода материала снабжены съемными втулками 6 , выполненными и з т е п л о изолирующего м а т е р и а л а , разъемными, по форме канала д л я ввода и вывода обрабатываемого материала 7 . Р а б о т а печи о с у щ е с т в л я е т с я следующим о б р а з о м . Втулки 6 вынимаются и з своих г н е з д З а п р а в л я е т с я материал 7 , п р о т я г и в а е т ся с о входа в рабочую камеру 1 на выход е е . Разъемные втулки 6 с о е д и няются по поверхности р а з ъ е м а такиг^ о б р а з о м , ч т о заправленный материал 7 доказывается заключенным в желобах втулок 6 , Далее э т и втулки у с т а н а в ливаются в соответствующие г н е з д а рабочей камеры, фактически в д в и г а я с ь (перемещаясь) в осевом н а п р а в л е н и и . Обрабатываемый материал под в о з д е й с т в и е м автономной транспортирующей системы (входящей в с о с т а в линии) перемещается ч е р е з рабочую камеру ?, с со 1573903 Необходимое температурное поле в рабочей зоне создается и поддерживается нагревателями 2„ В рабочую камеру 1 посредством системы ввода защитной атмосферы 4 подастся инертный газ. Продукты реакции отводятся посредством системы удаления продуктов разложения 5. В дальнейшем при заправке-перезаправке печи процесс обслуживания, выхода на технологический режим повторяется. 10 Оснащение каналов для ввода и вывода материала, обрабатываемого в проходной печи для термической обработки длинномерного волокнистого материала съемными втулками, позволяет свести к минимуму энергетические потери печи за счет уменьшения условного прохода отверстий для ввода и вывода материала о Поскольку втулки съемные, минимальная величина услов- 20 ного прохода не ограничивается условиями, возможностями вообще, производительностью процесса заправки, более того, эти факторы улучшаются, так как перекрываемые после заправки 25 материала отверстия ввода и вывода можно заведомо принять более свободными, обеспечивающими возможность эффективной заправкис Выполнение втулок разъемными обеспечивает установку их Ю в соответствующие гнезда после заправки материала, причем обработка материала возможна в одни или несколько потоков по вертикали и горизонтали. Теплоизолирующий материал втулок надежно перекрывает стенки отверстий (гнезд) для ввода и вывода материала, выполненные в подавляющем б о л ь шинстве металлическими, так как должны обеспечивать прочность и жесткость конструкциио При этом уменьшается отвод тепла за счет т е п л о проводности, а значит энергопотери„ Таким образом» предлагаемая проходная печь для термической обработки длинномерного волокнистого материала экономична, обеспечивает высокое к а чество термической обработки, удобно в обслуживании, надежно в р а б о т е . Ф о р м у л а и з о б р е т е н и я Проходная печь для термической обработки длинномерного волокнистого материала # содержащая теплоизолированную рабочую камеру с электронагревательными элементами, размещенную |внутри корпуса и снабженную входными и выходными каналами для проводки обрабатываемого материала, систему подвода газообразной среды и отвода продуктов реакции, о т л и ч а ю щ а я с я тем, что, с целью уменьшения энергетических потерь при одновременном повышении удобства обслуживания, она дополнительно снабжена втулками из теплоизоляционного материала, смонтированными во входном и выходном каналах с возможностью осевого смещения, при этом каждая из них выполнена составной из двух частей, имеющих в 35 плоскость разъема, расположенную продольном направлении. 5 7 •6 \ 1573903 Разъем Фиг. 2 Мании разъема Линии разъема Фие.д Редактор Н, Козлова Составитель А, Блехман Техред М.Ходанич Корректор О.Ципле Заказ 1948/ДСП Тираж 165 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ CQCP НИИ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент" t \ * •
