Пристрій для герметизації вузлів перевантаження стрічкового конвеєра

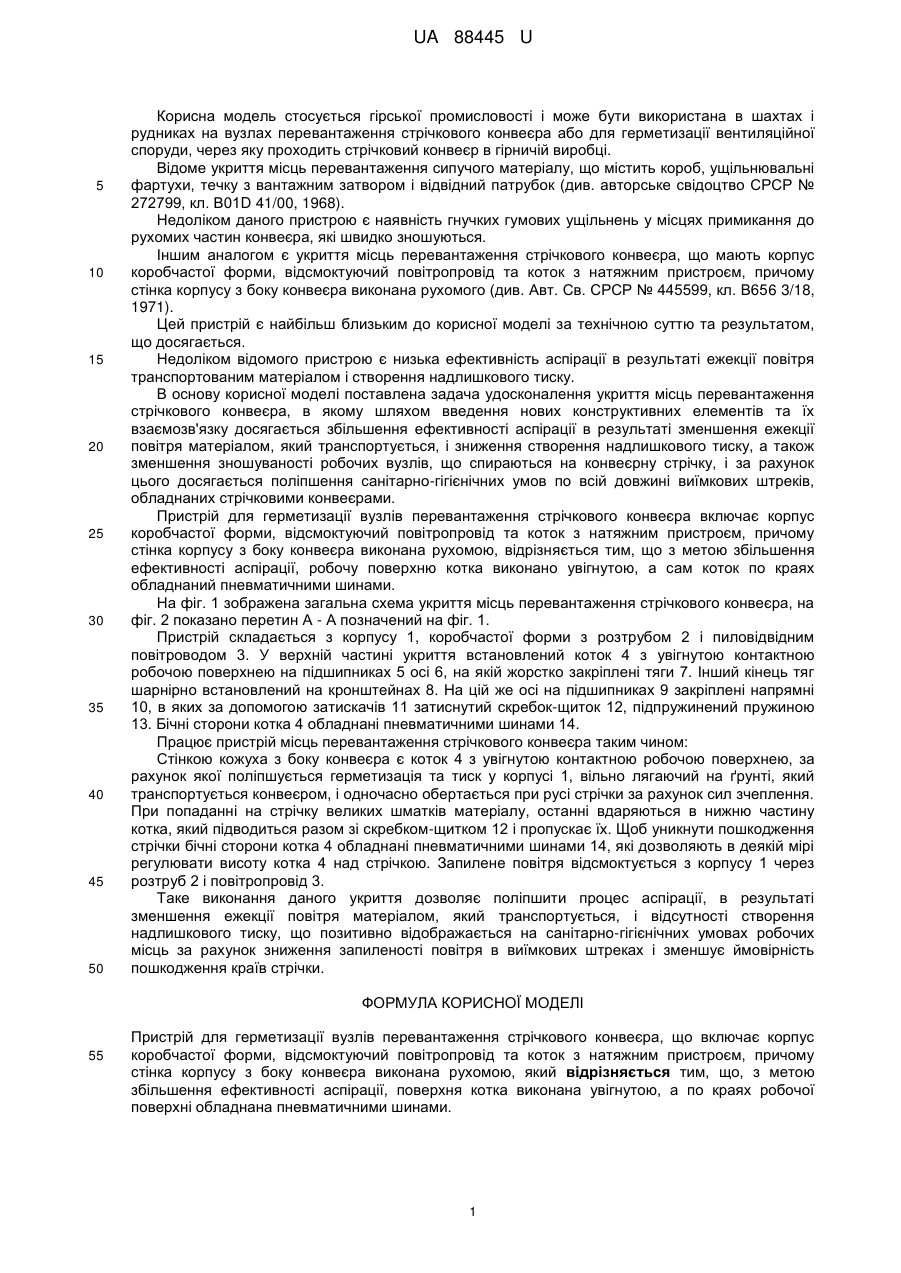

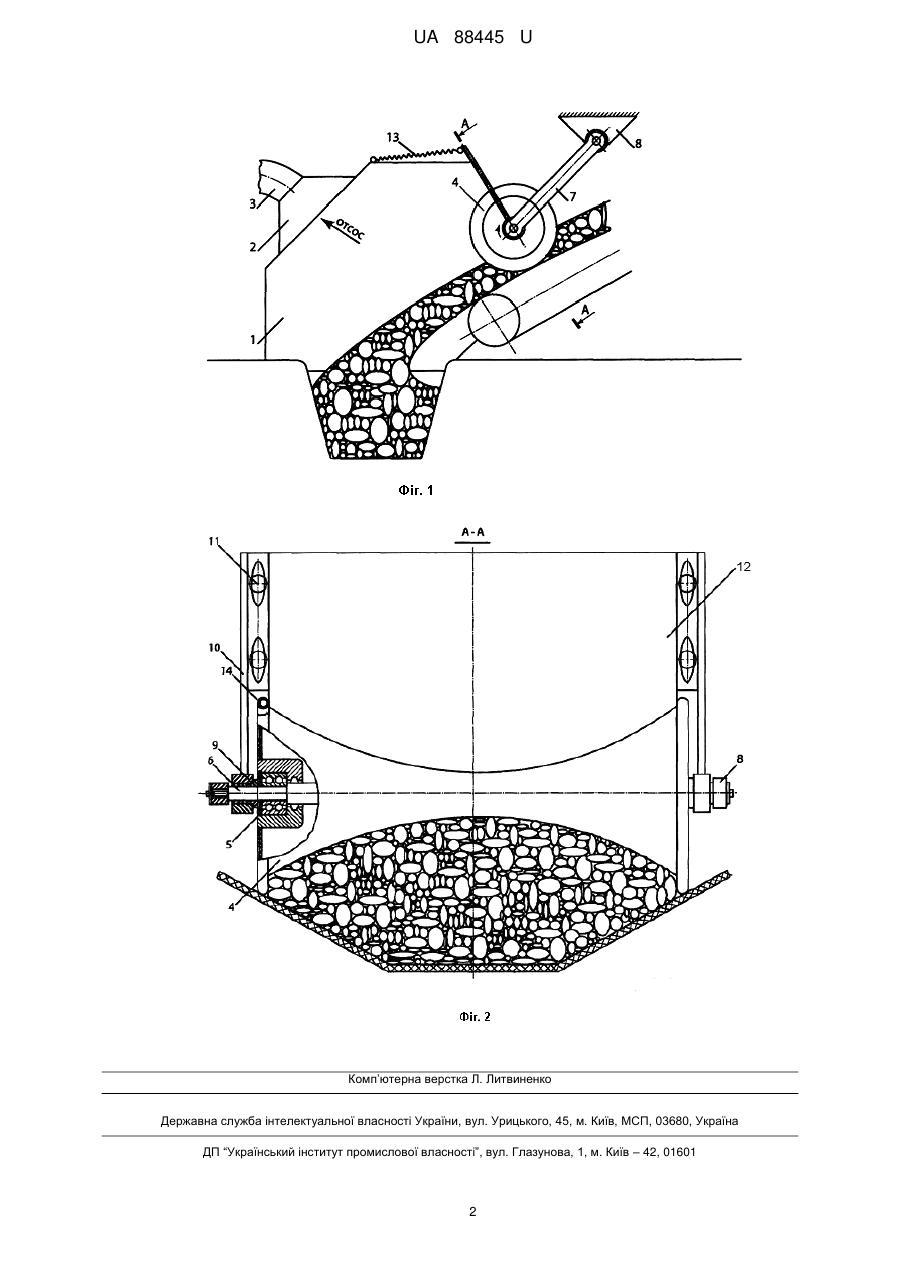

Реферат: UA 88445 U UA 88445 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується гірської промисловості і може бути використана в шахтах і рудниках на вузлах перевантаження стрічкового конвеєра або для герметизації вентиляційної споруди, через яку проходить стрічковий конвеєр в гірничій виробці. Відоме укриття місць перевантаження сипучого матеріалу, що містить короб, ущільнювальні фартухи, течку з вантажним затвором і відвідний патрубок (див. авторське свідоцтво СРСР № 272799, кл. В01D 41/00, 1968). Недоліком даного пристрою є наявність гнучких гумових ущільнень у місцях примикання до рухомих частин конвеєра, які швидко зношуються. Іншим аналогом є укриття місць перевантаження стрічкового конвеєра, що мають корпус коробчастої форми, відсмоктуючий повітропровід та коток з натяжним пристроєм, причому стінка корпусу з боку конвеєра виконана рухомого (див. Авт. Св. СРСР № 445599, кл. В656 3/18, 1971). Цей пристрій є найбільш близьким до корисної моделі за технічною суттю та результатом, що досягається. Недоліком відомого пристрою є низька ефективність аспірації в результаті ежекції повітря транспортованим матеріалом і створення надлишкового тиску. В основу корисної моделі поставлена задача удосконалення укриття місць перевантаження стрічкового конвеєра, в якому шляхом введення нових конструктивних елементів та їх взаємозв'язку досягається збільшення ефективності аспірації в результаті зменшення ежекції повітря матеріалом, який транспортується, і зниження створення надлишкового тиску, а також зменшення зношуваності робочих вузлів, що спираються на конвеєрну стрічку, і за рахунок цього досягається поліпшення санітарно-гігієнічних умов по всій довжині виїмкових штреків, обладнаних стрічковими конвеєрами. Пристрій для герметизації вузлів перевантаження стрічкового конвеєра включає корпус коробчастої форми, відсмоктуючий повітропровід та коток з натяжним пристроєм, причому стінка корпусу з боку конвеєра виконана рухомою, відрізняється тим, що з метою збільшення ефективності аспірації, робочу поверхню котка виконано увігнутою, а сам коток по краях обладнаний пневматичними шинами. На фіг. 1 зображена загальна схема укриття місць перевантаження стрічкового конвеєра, на фіг. 2 показано перетин А - А позначений на фіг. 1. Пристрій складається з корпусу 1, коробчастої форми з розтрубом 2 і пиловідвідним повітроводом 3. У верхній частині укриття встановлений коток 4 з увігнутою контактною робочою поверхнею на підшипниках 5 осі 6, на якій жорстко закріплені тяги 7. Інший кінець тяг шарнірно встановлений на кронштейнах 8. На цій же осі на підшипниках 9 закріплені напрямні 10, в яких за допомогою затискачів 11 затиснутий скребок-щиток 12, підпружинений пружиною 13. Бічні сторони котка 4 обладнані пневматичними шинами 14. Працює пристрій місць перевантаження стрічкового конвеєра таким чином: Стінкою кожуха з боку конвеєра є коток 4 з увігнутою контактною робочою поверхнею, за рахунок якої поліпшується герметизація та тиск у корпусі 1, вільно лягаючий на ґрунті, який транспортується конвеєром, і одночасно обертається при русі стрічки за рахунок сил зчеплення. При попаданні на стрічку великих шматків матеріалу, останні вдаряються в нижню частину котка, який підводиться разом зі скребком-щитком 12 і пропускає їх. Щоб уникнути пошкодження стрічки бічні сторони котка 4 обладнані пневматичними шинами 14, які дозволяють в деякій мірі регулювати висоту котка 4 над стрічкою. Запилене повітря відсмоктується з корпусу 1 через розтруб 2 і повітропровід 3. Таке виконання даного укриття дозволяє поліпшити процес аспірації, в результаті зменшення ежекції повітря матеріалом, який транспортується, і відсутності створення надлишкового тиску, що позитивно відображається на санітарно-гігієнічних умовах робочих місць за рахунок зниження запиленості повітря в виїмкових штреках і зменшує ймовірність пошкодження країв стрічки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для герметизації вузлів перевантаження стрічкового конвеєра, що включає корпус коробчастої форми, відсмоктуючий повітропровід та коток з натяжним пристроєм, причому стінка корпусу з боку конвеєра виконана рухомою, який відрізняється тим, що, з метою збільшення ефективності аспірації, поверхня котка виконана увігнутою, а по краях робочої поверхні обладнана пневматичними шинами. 1 UA 88445 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
