Регулятор-промивач газу

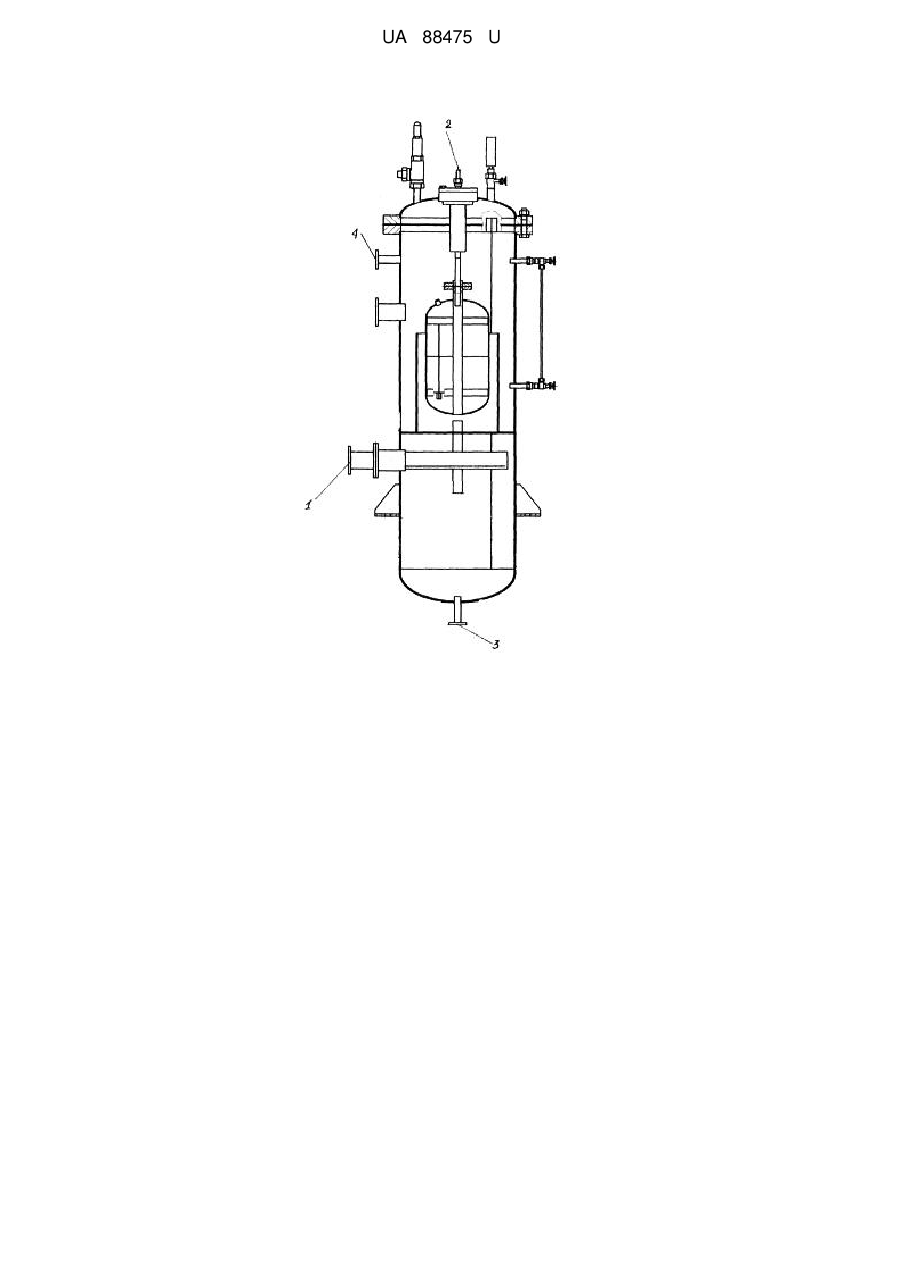

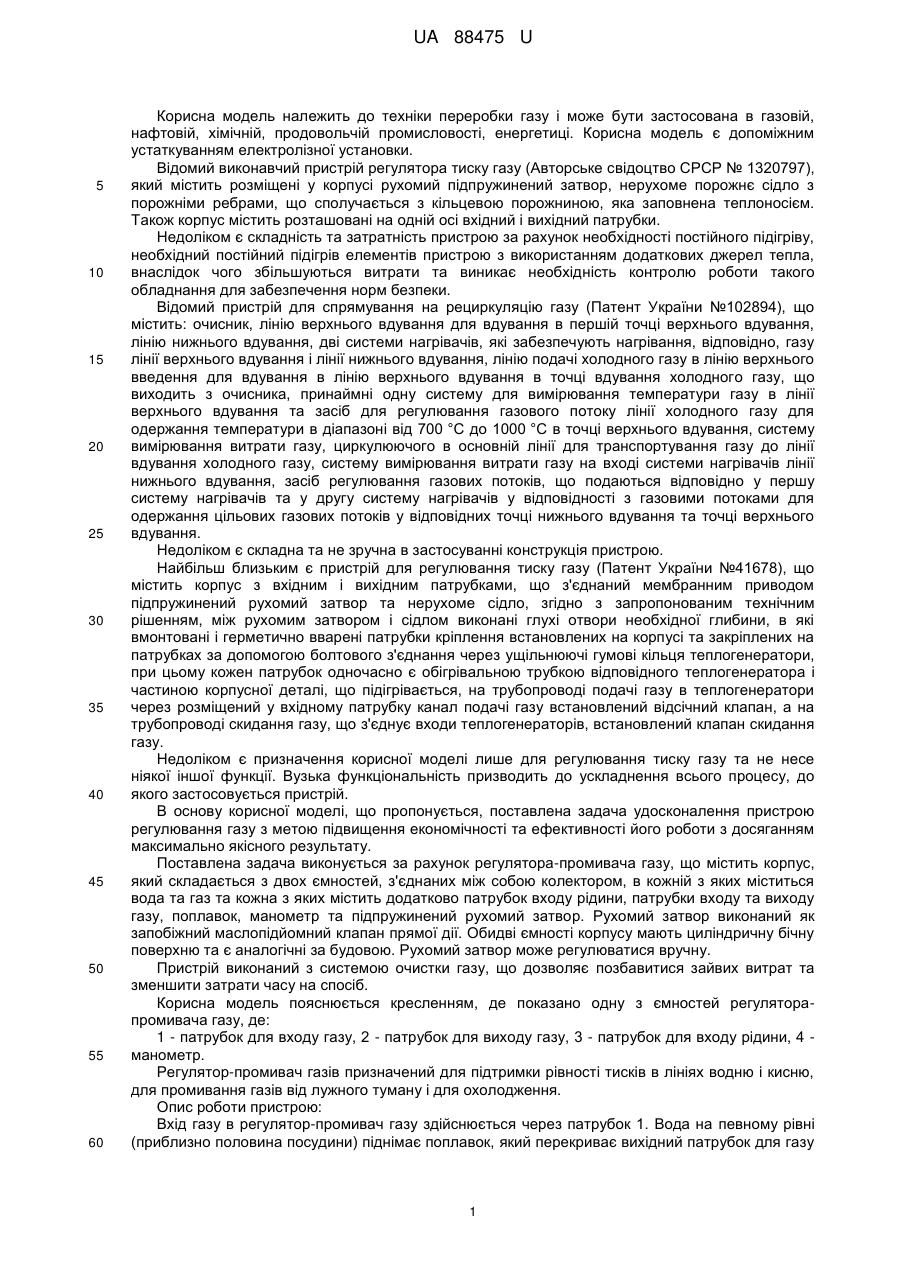

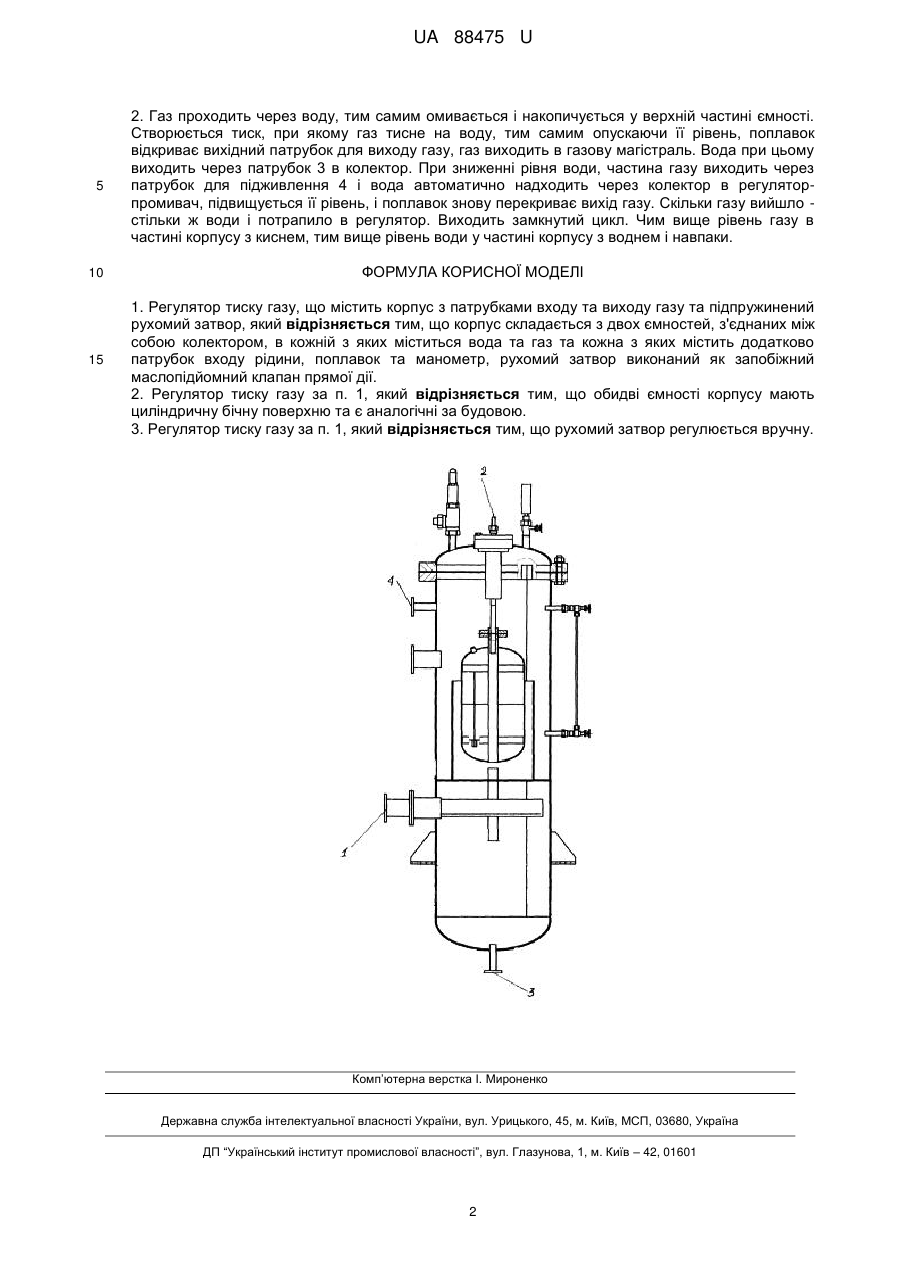

Реферат: Регулятор тиску газу містить корпус з патрубками входу та виходу газу та підпружинений рухомий затвор. Корпус складається з двох ємностей, з'єднаних між собою колектором, в кожній з яких міститься вода та газ та кожна з яких містить додатково патрубок входу рідини поплавок та манометр. Рухомий затвор виконаний як запобіжний маслопідйомний клапан прямої дії. UA 88475 U (12) UA 88475 U UA 88475 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки переробки газу і може бути застосована в газовій, нафтовій, хімічній, продовольчій промисловості, енергетиці. Корисна модель є допоміжним устаткуванням електролізної установки. Відомий виконавчий пристрій регулятора тиску газу (Авторське свідоцтво СРСР № 1320797), який містить розміщені у корпусі рухомий підпружинений затвор, нерухоме порожнє сідло з порожніми ребрами, що сполучається з кільцевою порожниною, яка заповнена теплоносієм. Також корпус містить розташовані на одній осі вхідний і вихідний патрубки. Недоліком є складність та затратність пристрою за рахунок необхідності постійного підігріву, необхідний постійний підігрів елементів пристрою з використанням додаткових джерел тепла, внаслідок чого збільшуються витрати та виникає необхідність контролю роботи такого обладнання для забезпечення норм безпеки. Відомий пристрій для спрямування на рециркуляцію газу (Патент України №102894), що містить: очисник, лінію верхнього вдування для вдування в першій точці верхнього вдування, лінію нижнього вдування, дві системи нагрівачів, які забезпечують нагрівання, відповідно, газу лінії верхнього вдування і лінії нижнього вдування, лінію подачі холодного газу в лінію верхнього введення для вдування в лінію верхнього вдування в точці вдування холодного газу, що виходить з очисника, принаймні одну систему для вимірювання температури газу в лінії верхнього вдування та засіб для регулювання газового потоку лінії холодного газу для одержання температури в діапазоні від 700 °C до 1000 °C в точці верхнього вдування, систему вимірювання витрати газу, циркулюючого в основній лінії для транспортування газу до лінії вдування холодного газу, систему вимірювання витрати газу на вході системи нагрівачів лінії нижнього вдування, засіб регулювання газових потоків, що подаються відповідно у першу систему нагрівачів та у другу систему нагрівачів у відповідності з газовими потоками для одержання цільових газових потоків у відповідних точці нижнього вдування та точці верхнього вдування. Недоліком є складна та не зручна в застосуванні конструкція пристрою. Найбільш близьким є пристрій для регулювання тиску газу (Патент України №41678), що містить корпус з вхідним і вихідним патрубками, що з'єднаний мембранним приводом підпружинений рухомий затвор та нерухоме сідло, згідно з запропонованим технічним рішенням, між рухомим затвором і сідлом виконані глухі отвори необхідної глибини, в які вмонтовані і герметично вварені патрубки кріплення встановлених на корпусі та закріплених на патрубках за допомогою болтового з'єднання через ущільнюючі гумові кільця теплогенератори, при цьому кожен патрубок одночасно є обігрівальною трубкою відповідного теплогенератора і частиною корпусної деталі, що підігрівається, на трубопроводі подачі газу в теплогенератори через розміщений у вхідному патрубку канал подачі газу встановлений відсічний клапан, а на трубопроводі скидання газу, що з'єднує входи теплогенераторів, встановлений клапан скидання газу. Недоліком є призначення корисної моделі лише для регулювання тиску газу та не несе ніякої іншої функції. Вузька функціональність призводить до ускладнення всього процесу, до якого застосовується пристрій. В основу корисної моделі, що пропонується, поставлена задача удосконалення пристрою регулювання газу з метою підвищення економічності та ефективності його роботи з досяганням максимально якісного результату. Поставлена задача виконується за рахунок регулятора-промивача газу, що містить корпус, який складається з двох ємностей, з'єднаних між собою колектором, в кожній з яких міститься вода та газ та кожна з яких містить додатково патрубок входу рідини, патрубки входу та виходу газу, поплавок, манометр та підпружинений рухомий затвор. Рухомий затвор виконаний як запобіжний маслопідйомний клапан прямої дії. Обидві ємності корпусу мають циліндричну бічну поверхню та є аналогічні за будовою. Рухомий затвор може регулюватися вручну. Пристрій виконаний з системою очистки газу, що дозволяє позбавитися зайвих витрат та зменшити затрати часу на спосіб. Корисна модель пояснюється кресленням, де показано одну з ємностей регуляторапромивача газу, де: 1 - патрубок для входу газу, 2 - патрубок для виходу газу, 3 - патрубок для входу рідини, 4 манометр. Регулятор-промивач газів призначений для підтримки рівності тисків в лініях водню і кисню, для промивання газів від лужного туману і для охолодження. Опис роботи пристрою: Вхід газу в регулятор-промивач газу здійснюється через патрубок 1. Вода на певному рівні (приблизно половина посудини) піднімає поплавок, який перекриває вихідний патрубок для газу 1 UA 88475 U 5 10 15 2. Газ проходить через воду, тим самим омивається і накопичується у верхній частині ємності. Створюється тиск, при якому газ тисне на воду, тим самим опускаючи її рівень, поплавок відкриває вихідний патрубок для виходу газу, газ виходить в газову магістраль. Вода при цьому виходить через патрубок 3 в колектор. При зниженні рівня води, частина газу виходить через патрубок для підживлення 4 і вода автоматично надходить через колектор в регуляторпромивач, підвищується її рівень, і поплавок знову перекриває вихід газу. Скільки газу вийшло стільки ж води і потрапило в регулятор. Виходить замкнутий цикл. Чим вище рівень газу в частині корпусу з киснем, тим вище рівень води у частині корпусу з воднем і навпаки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Регулятор тиску газу, що містить корпус з патрубками входу та виходу газу та підпружинений рухомий затвор, який відрізняється тим, що корпус складається з двох ємностей, з'єднаних між собою колектором, в кожній з яких міститься вода та газ та кожна з яких містить додатково патрубок входу рідини, поплавок та манометр, рухомий затвор виконаний як запобіжний маслопідйомний клапан прямої дії. 2. Регулятор тиску газу за п. 1, який відрізняється тим, що обидві ємності корпусу мають циліндричну бічну поверхню та є аналогічні за будовою. 3. Регулятор тиску газу за п. 1, який відрізняється тим, що рухомий затвор регулюється вручну. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
