Установка освітлення для гірничих машин

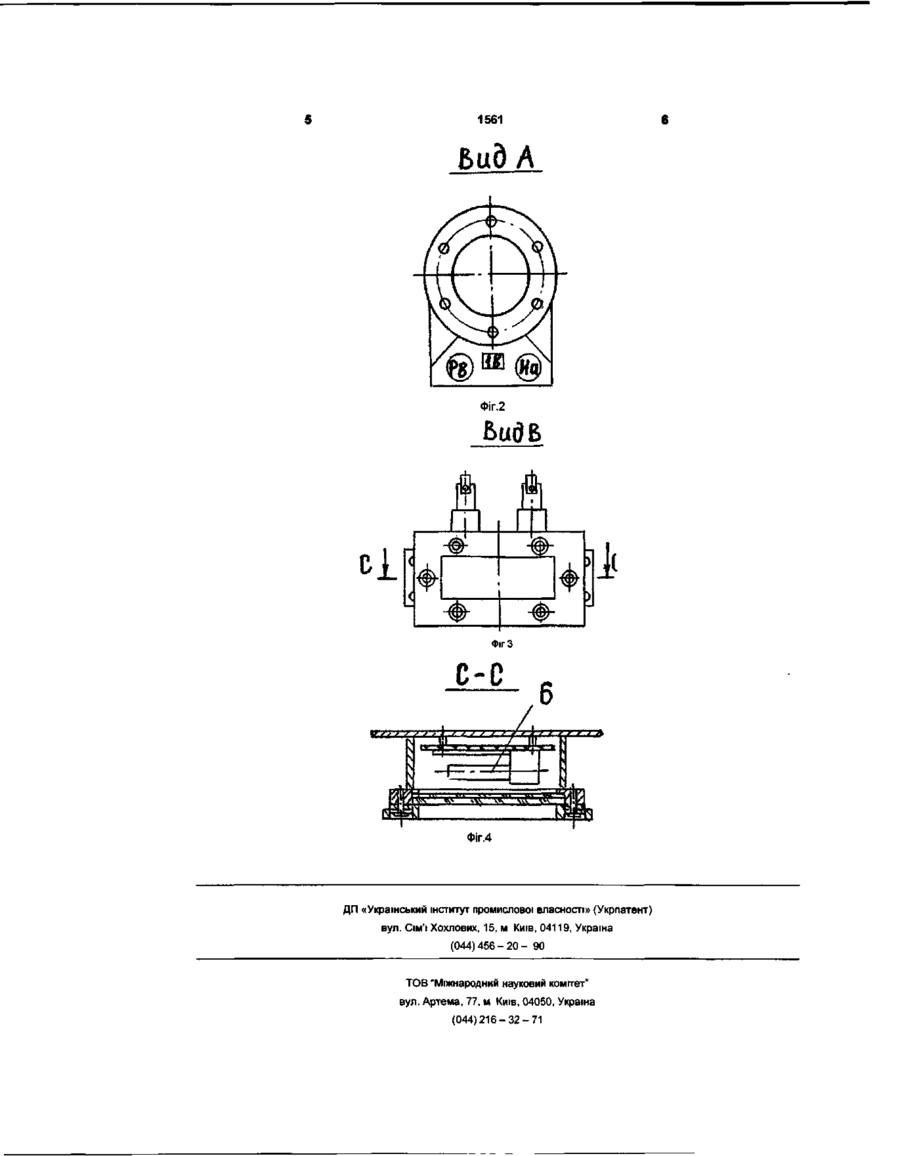

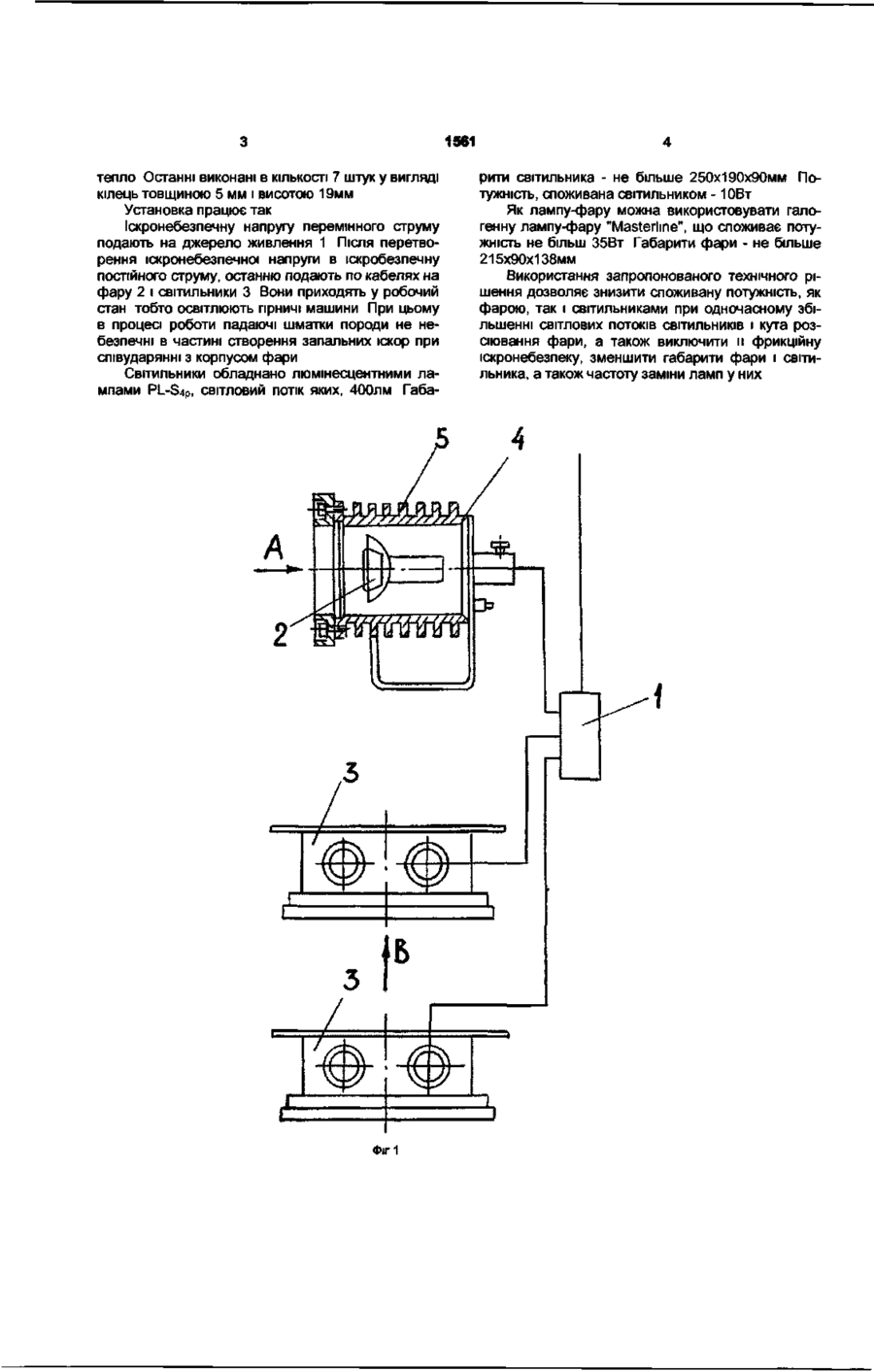

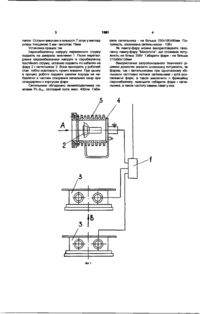

Установка освітлення для гірничих машин, що містить джерело живлення з іскробезпечними вихідними колами, світильники та фару у вибухозахищених корпусах, яка відрізняється тим, що корпус фари виконаний сталевим і обладнаний ребрами, що відводять тепло, виконаними у вигляді кілець, як джерело світла у світильнику використовують компактну люмінесцентну лампу, а у фарі - галогенну лампу-фару Корисна модель належить до галузі електротехніки, конкретніше - до освітлювальної техніки й може використовуватися для освітлення гірничих машин та машин, призначених для роботи у вибухонебезпечних газових середовищах Відома освітлювальна установка, призначена для освітлення прохідницьких машин МОПМ 1УХЛ5, що містить у собі джерела живлення з іскробезпечними колами, вибухозахищені фари та люмінесцентні світильники (див журнал "Світлотехніка", 1992, №1 с 14-16) Основними недоліками відомого технічного рішення, визначеного як прототип, є - порівняно малий термін служби лампи фари (800 годин) і світильника (7500 годин), що вимагає частої їхньої заміни, - малий кут розсіювання фари (8°), малий світловий потік світильника (230лм), велика потужність, споживана фарою (55Вт) і світильником (16Вт), - використання у фарі алюмінію, що вимагає додаткового захисту від фрикційних іскор у вибухонебезпечному середовищі, - великі габарити фари та світильника В основу корисної моделі поставлено, задача створити таку установку освітлення для гірничих машин, у якій би була відсутня фрикційна іскробезпечність фар, зменшувалися частота заміни ламп у фарах і світильниках, а також споживана ними потужність і габарити Поставлена задача вирішується за рахунок того, що в установці освітлення для гірничих машин, що містить джерело живлення з іскробезпечними вихідними колами, світильники та фару у вибухозахищених корпусах, згідно з корисною моделлю, корпус фари виконаний сталевим і обладнаний ребрами, що відводять тепло, виконаними у вигляді кілець, як джерело світла у світильнику використовують компактну люмінесцентну лампу, а у фарі-галогенну лампу-фару Виконання вибухозахищеного корпусу фари зі сталі з ребрами, що відводять тепло, виготовленими у вигляді кілець, дозволяє, по-перше, забезпечити нагрівання корпусу до припустимої за ДСТ 22782 0-81 температури, що дорінює 150°С й, подруге, виключити можливість фрикційного вибухонебезпечного іскріння Крім того, відпадає потреба додаткового захисту корпусу Кут розсіювання світлового потоку фари збільшується за рахунок використання в ній галогенної лампи-фари з кутом розсіювання 36°, що також обумовлює зменшення габаритів фари Габарити СВІТИЛЬНИКІВ зменшуються за рахунок використання в них компактних люмінесцентних ламп На креслені, фіг 1 наведена схема запропонованої установки, а на фіг 2,3,4 - вигляди А, В і розріз С Установка освітлення для гірничих машин містить джерело живлення 1 (з іскробезпечними вихідними колами) До джерела 1 приєднана фара 2 і світильники 3 Фару 2 розташовано в сталевому корпусі 4, постаченому ребрами 5, що відводять (О 1561 тепло Останні виконані в КІЛЬКОСТІ 7 штук у вигляді кілець товщиною 5 мм і висотою 19мм Установка працює так Іскронебезпечну напругу перемінного струму подають на джерело живлення 1 Після перетворення іскронебезпечної напруги в іскробезпечну постійного струму, останню подають по кабелях на фару 2 і світильники 3 Вони приходять у робочий стан тобто освітлюють гірничі машини При цьому в процесі роботи падаючі шматки породи не небезпечні в частині створення запальних іскор при співударянні з корпусом фари Світильники обладнано люмінесцентними лампами PL-S4P, світловий потік яких, 400лм Габа Фіг 1 рити світильника - не більше 250x190х90мм Потужність, споживана світильником - ЮВт Як лампу-фару можна використовувати галогенну лампу-фару "Masterhne", що споживає потужність не більш 35Вт Габарити фари - не більше 215x90x138мм Використання запропонованого технічного рішення дозволяє знизити споживану потужність, як фарою, так і світильниками при одночасному збільшенні світлових потоків СВІТИЛЬНИКІВ і кута розсіювання фари, а також виключити и фрикційну іскронебезпеку, зменшити габарити фари і світильника, а також частоту заміни ламп у них 1561 5udA Фіг.2 Bud В Фіг З с-с Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
